碎部测量

全站仪碎部测量原理
全站仪碎部测量是一种常用的工程测量方法，主要应用于建筑、道路、桥梁、隧道等工程建设中的碎部测量。

其基本原理是利用全站仪对测量点进行坐标测量，再通过计算得到测量点的高程值。

全站仪碎部测量的基本步骤如下：
1. 确定测量点：根据工程需要，确定需要测量的点位置，并在测量点周围设置明显的标记。

2. 设置全站仪：将全站仪安装在稳定的支架上，调整全站仪的水平度和垂直度，使其准确对准测量点。

3. 观测测量点：利用全站仪的望远镜观测测量点，记录下测量点的坐标值和高度值。

4. 计算高程值：根据全站仪测量的坐标值和已知的高程值，计算出测量点的高程值。

5. 记录测量数据：将测量的坐标值、高程值和其他相关数据记录下来，以便后续的工程设计和施工。

全站仪碎部测量的优点是测量精度高、操作简单、速度快，可以在较短的时间内完成大量的测量任务。

同时，全站仪碎部测量还可以进行实时监测和数据传输，方便工程管理人员及时了解工程进展情况，提高工程建设效率和质量。

碎部测量的方法
一 碎部点的选择
1、定义：地物和地貌的特征点。

2、地物碎部点的选择：地物的轮廓线和边界线上的转折点或交叉点。

如：面状地物的棱角点和转角点 线状地物的交叉点 点状地物的中心点
3、地貌碎部点的选择：地性线上的坡度或方向变化点。

如：山脊线、山谷线、山腰线、山脚线和最大坡度线 注：地貌的表面都可以看作是由各种坡面组成。

二 碎部点位置测定的方法
1、平面位置测定原理：极坐标法 在A 点安置经纬仪，后视B 点
测量水平角β并量p 至A 的水平距离D 。

2、高程位置测定原理：三角高程测量 在极坐标法定平面位置的基础上用三角 高程测量的方法进行测定。

p A H H D tg i v α=+⋅+-
详细见下述。

3、观测方法
①在A 点安置经纬仪，对中整平，并量取仪器高i ；
②盘左或盘右瞄准B 点，并使H 窗读数为0°00′00″； ③瞄准P 点水准尺，在H 窗读数为β； ④在水准尺上读取三丝读数；
⑤使竖盘水准管气泡居中，在V 窗读取L 或R ； ⑥将观测数据记入《地形测量记录计算表》。

表如下所述。

测定碎部点的方法
在机械加工、装配和测量过程中，需要对工件的碎部点进行精确的测定。

本文介绍了几种常用的测定碎部点的方法，包括直接测量法、比较测量法和间接测量法。

在机械加工、装配和测量过程中，经常需要对工件的碎部点进行精确的测定。

碎部点是指工件上的特定点，通常是螺纹、孔、凸台等。

精确测定碎部点的位置和尺寸对于保证产品的质量和装配精度至关
重要。

下面，我们将介绍几种常用的测定碎部点的方法。

1. 直接测量法
直接测量法是最常用的测定碎部点的方法之一。

它通过使用测量工具，如卡尺、千分尺、深度计等，直接测量碎部点的尺寸和位置。

这种方法简单易行，精度高，适用于各种类型的碎部点。

2. 比较测量法
比较测量法是通过与已知尺寸的比较来确定碎部点的尺寸和位置。

这种方法通常使用标准件或已知尺寸的工件作为比较基准。

比较测量法的优点是精度高，适用于难以直接测量的碎部点，如深孔、盲孔等。

3. 间接测量法
间接测量法是通过测量与碎部点相关的其他尺寸，然后根据工件的加工工艺和几何关系计算出碎部点的位置和尺寸。

这种方法适用于
复杂的工件和难以直接测量的碎部点。

在实际应用中，选择合适的测定碎部点的方法需要考虑多种因素，如碎部点的类型、尺寸、位置和加工精度等。

此外，为了保证测量精度，需要选择合适的测量工具和测量方法，并进行严格的误差分析和修正。

综上所述，精确测定碎部点对于保证产品的质量和装配精度至关重要。

碎部测量简介碎部测量就是测定碎部点的平面位置和高程。

碎部测量（detail survey）是根据比例尺要求，运用地图综合原理，利用图根控制点对地物、地貌等地形图要素的特征点，用测图仪器进行测定并对照实地用等高线、地物、地貌符号和高程注记、地理注记等绘制成地形图的测量工作。

碎部点的选择和碎部测量的方法一、碎部点的选择前已述及碎部点应选地物、地貌的特征点。

对于地物，碎部点应选在地物轮廓线的方向变化处，如房角点，道路转折点，交叉点，河岸线转弯点以及独立地物的中心点等。

连接这些特征点，便得到与实地相似的地物形状。

由于地物形状极不规则，一般规定主要地物凸凹部分在图上大于0．4mm均应表示出来，小于0．4mm时，可用直线连接。

对于地貌来说，碎部点应选在最能反应地貌特征的山脊线、山谷线等地性线上。

如山顶、鞍部、山脊、山谷、山坡、山脚等坡度变化及方向变化处。

根据这些特征点的高程勾绘等高线，即可得地貌在图上表示出来。

二、经纬仪测绘法经纬仪测绘法的实质是按极坐标定点进行测图，观测时先将经纬仪安置在测站上，绘图板安置于测站旁，用经纬仪测定碎部点的方向与已知方向之间的夹角、测站点至碎部点的距离和碎部点的高程。

然后根据测定数据用量角器和比例尺把碎部点的位置展绘在图纸上，并在点的右侧注明其高程，再对照实地描绘地形。

此法操作简单，灵活，适用于各类地区的地形困测绘。

操作步骤如下：1．安置仪器于测站点A(控制点)上，量取仪器高I填入手簿。

2．定向置水平度盘读数为0°00′00″，后视另一控制点B。

3．立尺立尺员依次将尺立在地物、地貌特征点上。

立尺前，立尺员应弄清实测范围和实地情况，选定立尺点，并与观测员、绘图员共同商定跑尺路线。

4．观测转动照准部，瞄准标尺，读视距间隔，中丝读数，竖盘读数及水平角。

5．记录将测得的视距间隔、中丝读数、竖盘读数及水平角依次填入手簿。

对于有特殊作用的碎部点，如房角、山头、鞍部等，应在备注中加以说明。

碎部测量一．概念碎步测量：以控制点为基础，测定地物、地貌的平面位置和高程，并将其绘制成地形图的测量工作。

碎部点：碎部测量中，地物的测绘实际上是地物平面形状的测绘，地物平面形状可用其轮廓点（交点和拐点）或中心点来表示，这些点被称为地物的特征点（碎部点）。

这些点被称为地物特征点碎部测量实质：测绘地物和地貌碎部点平面位置和高程。

碎部测量工作两个过程：一是测定碎部点的平面位置和高程，二是利用地图符号在图上绘制各种地物和地貌。

碎部测图方法：平板仪测图、经纬仪测图等传统测图、地面数字测图及航空摄影测量等。

2.传统测图传统测图实质：即图解测图，通过测量将碎部点展绘在图纸上，以手工方式描绘地物和地貌，具有测图周期长、精度低等缺点，主要适用于小区域、大比例尺的地形测图。

方法：平板仪测图、经纬仪测图传统测图工作程序：①在收集资料和现场初步踏勘的基础上，拟定技术计划；②进行测区的基本控制测量和图根控制测量；③进行测图前一系列准备工作，以保证测图工作顺利进行；④在测站点密度不够时要对测站点进行加密；⑤逐点完成碎部测图工作；⑥进行图边测图和野外接图；⑦组织检查和验收；⑧野外原图整饰及清绘等工作二.测图方法（一）传统测图1.准备工作：资料准备：包括收集测图规范、地形图图式、控制点成果以及任务书和技术计划书等。

仪器与工具准备：种类繁多，小物件较多，认真准备，以免遗漏，对测图仪器按规定进行检查、检验与校正，使其能满足测图要求。

图板准备：图纸的准备、绘制坐标格网和展绘控制点。

经纬仪测图所用图纸：一面打毛的聚酯薄膜，其厚度为0.07～0.1mm，并经过热定型处理。

具有伸缩性小、无色透明、不怕潮湿等优点，便于使用和保管。

测图前，要将控制点展绘在图纸上，首先在图纸上精确绘制直角坐标格网，大比例尺地形图采用10×10cm方格网。

坐标格网绘制可采用绘图仪、专用格网尺等工具进行。

坐标格网绘制好后，必须进行检查，检查内容：方格网长对角线长度与理论值之差应小于0.3mm；各小方格的顶点应在同一条对角线上，小方格的边长与其理论值之差应小于0.1mm；图廓边长与其理论值之差应小于0.2mm。

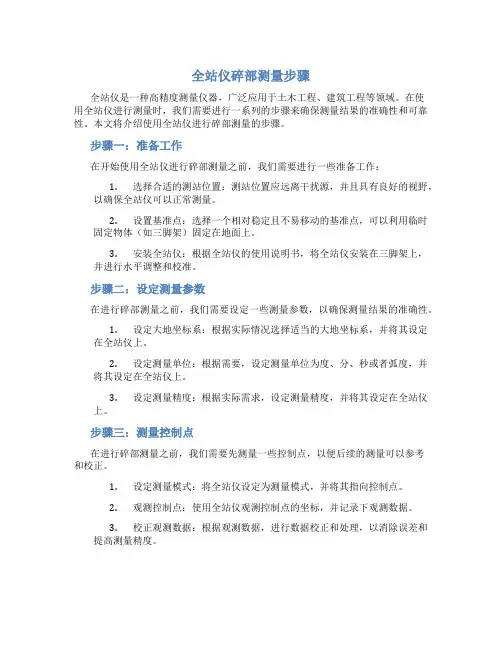

全站仪碎部测量步骤全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑工程等领域。

在使用全站仪进行测量时，我们需要进行一系列的步骤来确保测量结果的准确性和可靠性。

本文将介绍使用全站仪进行碎部测量的步骤。

步骤一：准备工作在开始使用全站仪进行碎部测量之前，我们需要进行一些准备工作：1.选择合适的测站位置：测站位置应远离干扰源，并且具有良好的视野，以确保全站仪可以正常测量。

2.设置基准点：选择一个相对稳定且不易移动的基准点，可以利用临时固定物体（如三脚架）固定在地面上。

3.安装全站仪：根据全站仪的使用说明书，将全站仪安装在三脚架上，并进行水平调整和校准。

步骤二：设定测量参数在进行碎部测量之前，我们需要设定一些测量参数，以确保测量结果的准确性。

1.设定大地坐标系：根据实际情况选择适当的大地坐标系，并将其设定在全站仪上。

2.设定测量单位：根据需要，设定测量单位为度、分、秒或者弧度，并将其设定在全站仪上。

3.设定测量精度：根据实际需求，设定测量精度，并将其设定在全站仪上。

步骤三：测量控制点在进行碎部测量之前，我们需要先测量一些控制点，以便后续的测量可以参考和校正。

1.设定测量模式：将全站仪设定为测量模式，并将其指向控制点。

2.观测控制点：使用全站仪观测控制点的坐标，并记录下观测数据。

3.校正观测数据：根据观测数据，进行数据校正和处理，以消除误差和提高测量精度。

步骤四：测量碎部在完成控制点的测量之后，我们可以开始进行碎部的测量。

1.设定测量模式：将全站仪设定为测量模式，并将其指向碎部位置。

2.观测碎部点：使用全站仪观测碎部点的坐标，并记录下观测数据。

3.数据处理：根据观测数据，进行数据处理和计算，得到碎部点的坐标和测量结果。

步骤五：验证和校正在完成碎部测量之后，为了确保测量结果的准确性，我们需要进行验证和校正。

1.进行交会测量：使用全站仪对测量结果进行交会测量，以比较和验证测量结果的一致性。

2.进行校正：如果有必要，根据交会测量的结果，对测量结果进行校正和修正。

碎部测量§7-4 碎部测量的方法一、碎部点的选择二、经纬仪测绘法三、增补测站点四、注意事项五、地形点的分布与最大视距一、碎部点的选择一、碎部点的选择碎部点：地物特征点，地貌的特征点。

(一)地物的特征点的选择特征点：指决定地物形状的地物轮廓线上的转折点、交叉点、弯曲点及独立地物的中心点等。

如房角点、道路转折点、交叉点、河岸线转弯点等一般规定：主要地物凸凹部分在图上大于0.4(0.5)mm均要表示出来，小于0.4mm，可以用直线连接。

立尺：立尺员把标尺立到地形、地貌特征点上。

（1）“地物”取“轮廓转折点”。

§7-4 碎部测量的方法自学——供参考：地物——地球表面上自然和人造的固定性物体。

1、地物测绘要求：依比例表示的地物，将其正射投影位置的几何形状相似地描绘在图上，或将其边界位置表示在图上，边界内绘上相应符号；不能依比例表示的地物，在图上以相应的地物符号表示在地物中心位置；根据规定的比例尺，按规范和图式的要求综合取舍；测定地物形状的特征点（拐点）。

2、居民地测绘测图比例尺不同，综合取舍不一样；外围轮廓准确测绘，内部主要街道及较大的空地应区分出来；散列式居民地、独立房屋应分别测绘；一般只测绘房屋的三个角或相邻的两角顶并量取房屋宽度。

3、道路测绘①铁路：标尺应立于中心线上，直线立尺稀，曲线立尺密；附属物按实际位置测定。

路堤测绘路堑测绘3、道路测绘①铁路：②公路：一律按实际位置测绘。

立尺位置：中心、两侧、一侧立尺、一侧实量宽度。

转弯、交叉处尺点密，附属物实测。

路堤、路堑：测绘方法同铁路。

大车路：立尺于道中心，按图式绘制。

小路：视其重要程度综合取舍，弯曲程度综合取舍，与田埂重合不绘田埂。

4、管线的测绘架空管线转折处的支架塔柱实测，直线部分用视距长度图解确定；塔柱上有变压器时其位置按其与塔柱的相应位置绘制；电线和管道按符号绘制。

5、水系的测绘无特殊要求时均以岸边为界，如要求测水涯线、洪水位、平水位，按要求在调查研究的基础上测绘。

导线点是在地面上选系列的点（通常在点上设置测量标志），连成折线，依次测量各折线边的长度和转折角，这条线称为导线，这些点称为导线点。

常用的控制点还有：①三角点，是在三角测量、三边测量、边角测量中位于三角网点上的平面控制点；②导线点，在导线测量中位于导线转折点上的平面控制点；③水准点，用水准测量方法测定的高程控制点；④控制点，用全球定位系统(GPS)技术测定其点位的控制点；⑤图根点，专为测绘地形图布设的控制点。

图根点是在测量网中所使用的在绘制平面图的时候要先在图纸上面绘制控制点根据这些控制点，在进行加密测绘而这些基础的控制点即为图根点碎部测量是指基于控制下直接进行散点测量。

如地形测测绘，在导线点测量叫控制测量，而将仪器架设在控制点上进行各地形点采集则叫碎部测量。

地形图碎步测量要点1.首先应熟悉仪器。

2.在平原地区，野地地形较简单，但主要沟坎不可放过，因地势较平坦，高程点可以稀一些，但有明显起伏的地方， 高处应延坡走向有一排点，坡下有一排点，这样画出的等高线才不会变形，画上沟坎后，等高线钻进沟坎，这样等高线才不会相交。

平原地区的房屋应在一排房的两边控制，不可以用短边两点和长边距离画房，那样误差太大。

有必要时该上房则上房，可以得到事半功倍的效果。

有些地方无法看到，可用仪器把周围打出来，里面的用钢尺量，不要以为钢尺量的不准，实践证明，量出来的和测的一样准，而且可以提高效率。

测图时一定要注意电杆的类别和走向以及是否有地下接口。

有的电杆上边是输电线，下边是配电线或通讯线，应画主要的。

成行的电杆不必每一个都测，可以隔一根测一根或隔几根测一根，因为这些电杆是等间距的，在做内业时可用等分插点画出，精度也很高，但有转向的电杆一定要测。

道路要测一边，量出路宽，这样画出来才好看。

地下光缆不可放过，但有些光缆，例如国防光缆须经某些部门批准方可在图上标出。

3.在测山区时，主要是地形，但并不是点越多越好，做到山上有点，山下有点，确保山脊线，山谷线等地性线上有足够的点，这样画出的等高线才想且不变形。

碎部测量的方法及实施步骤1. 简介碎部测量是一项常见的工程测量任务，主要用于对碎石、碎砂等材料的尺寸进行测量。

本文将介绍碎部测量的方法及实施步骤，帮助读者了解如何准确测量碎部的尺寸。

2. 碎部测量的方法在进行碎部测量之前，我们需要选择适当的方法来测量。

以下是几种常用的碎部测量方法：•显微镜测量：适用于碎石、碎砂等细粒度材料的测量。

通过放大显微镜观察样品，并使用标尺或测量软件来测量样品中的颗粒尺寸。

•图像处理测量：适用于大颗粒碎石、碎砂等材料的测量。

通过拍摄样品的照片，并使用图像处理软件分析照片中的颗粒尺寸。

•筛网分析：适用于颗粒较大的碎石、碎砂等材料的测量。

将样品放入筛网中进行筛分，然后根据筛网的孔径大小统计不同尺寸颗粒的比例。

•激光测距：适用于颗粒较大的碎石、碎砂等材料的测量。

使用激光测距仪直接测量颗粒的尺寸，具有快速、准确的优点。

3. 碎部测量的实施步骤在进行碎部测量时，按照以下步骤进行操作可以保证测量结果的准确性：1.准备工作：确认测量工具的准确性和完好性。

根据需要选择合适的测量方法和工具，准备好所需的材料样品。

2.样品准备：对于颗粒较小的材料，可以直接取样；对于颗粒较大的材料，可以通过粉碎操作将其破碎成适当大小的颗粒。

3.测量操作：根据选择的测量方法，进行相应的测量操作。

对于显微镜测量，将样品放置在显微镜下，使用标尺或测量软件测量颗粒的尺寸；对于图像处理测量，拍摄样品的照片后，使用图像处理软件分析照片中的颗粒尺寸；对于筛网分析，将样品放入筛网中进行筛分，并记录不同尺寸颗粒的比例；对于激光测距，使用激光测距仪直接测量颗粒的尺寸。

4.数据处理：根据测量结果，进行数据处理和分析。

根据需要，可以计算平均尺寸、尺寸分布、颗粒比例等指标，并记录测量数据。

5.结果报告：根据实际需要，将测量结果整理成报告形式。

报告中应包括测量方法、测量数据、结果分析等内容，以便后续的分析和应用。

4.结论碎部测量是一项重要的工程测量任务，通过选择合适的测量方法和严格的实施步骤，可以准确测量碎部的尺寸。
