结构设计施工图纸要点审核确认表

施工图会审要点一、总图1.布置是否合理，对生产（使用）、安全、环保、消防、施工等方面有无不利影响；2.场地内及附近可能影响施工范围内的建、构筑物基础、地下管线（水、电、气、通风等）应在图中标明，至少应予以说明；3.上、下水、电气、通风、电视、煤气、道路来龙去脉（交接发点坐标及标高）应标注清楚，并与相关专业图纸核对有无出入；4.场地内与场地外围的城市道路标高是否衔接，是否合理，道路、场地、排水等结构及坡度应明确；5.对周边如有高差较大的挖（填）边坡，应有可靠的边坡防护设施；6.总平面图与施工图的几何尺寸、平面位置、标高等是否一致；7.建筑轮廓线与规划红线的关系，是否有建筑地下室或者雨棚等伸出建筑红线的情况发生，同时考虑基础开挖是否存在超越红线的情况发生；8.总图设计是否有必要的详图设计(比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性)；9.几个设计单位共同设计的图纸相互间有无矛盾，专业图纸之间、平立剖面图之间有无矛盾，标注有无遗漏；10.基础类型和基础处理方法是否合理、经济，图中的基础类型能否安全实现；11.工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理；12.水、暖、电图与土建图是否来自同一版本，图中轴线、墙中线、柱中线等是否统一；13.建筑功能设计是否合理（厨房、卫生间与其他部位的标高处理是否合理；室内管道、布置是否影响使用、灯具位置是否合理；各类门、窗开启方向是否合理，门、窗类型是否适用，大小是否合理；楼梯踏步宽度和高度是否合理）；14.特殊部位处理是否符合国家有关的强制性规定（各类栏杆高度、公用通道的洞口尺寸等）。

二、土建专业图纸会审要点1.建筑图纸会审要点（1）总说明1）设计说明和图纸是否齐全；2）设计上采用的新产品、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难，如采用新型的结构、构件则有无充分的理论及实践依据且能否保证安全可靠；3）建筑概述是否准确，重点察看建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整；4）装饰做法表达是否完整（比如：是否有各种材料做法一览表+各部位装修材料一览表），各房间用途及做法是否表述清楚，装饰装修做法区域划分是否明确；5）门窗表是否表述清楚，尤其是组合窗（非标准窗）情况（对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有对门窗性能如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明）；6）建筑材料表述属否完整、准确，是否对施工做法进行合理说明，是否与节能计算中材料一致等；7）对墙体、预留洞口、管道井的封堵有无特殊说明；8）对于幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜结构等）、需二次设计和装修的工程是否作了说明，是否合理。

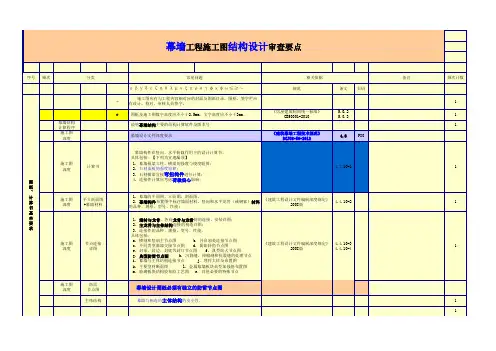

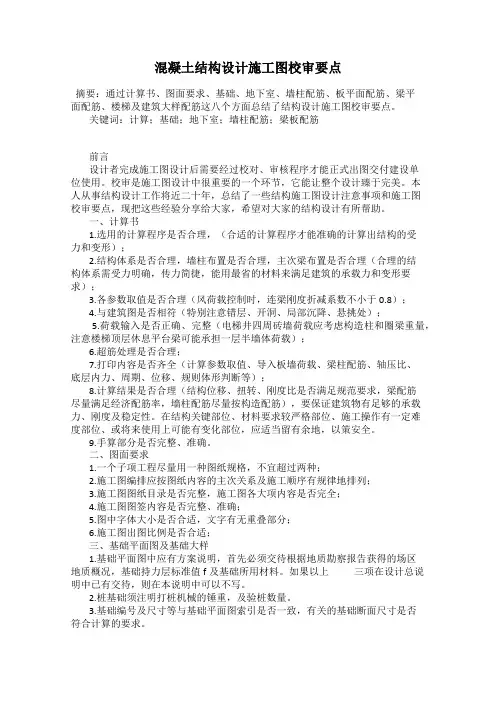

混凝土结构设计施工图校审要点摘要：通过计算书、图面要求、基础、地下室、墙柱配筋、板平面配筋、梁平面配筋、楼梯及建筑大样配筋这八个方面总结了结构设计施工图校审要点。

关键词：计算；基础；地下室；墙柱配筋；梁板配筋前言设计者完成施工图设计后需要经过校对、审核程序才能正式出图交付建设单位使用。

校审是施工图设计中很重要的一个环节，它能让整个设计臻于完美。

本人从事结构设计工作将近二十年，总结了一些结构施工图设计注意事项和施工图校审要点，现把这些经验分享给大家，希望对大家的结构设计有所帮助。

一、计算书1.选用的计算程序是否合理，（合适的计算程序才能准确的计算出结构的受力和变形）；2.结构体系是否合理，墙柱布置是否合理，主次梁布置是否合理（合理的结构体系需受力明确，传力简捷，能用最省的材料来满足建筑的承载力和变形要求）；3.各参数取值是否合理（风荷载控制时，连梁刚度折减系数不小于0.8）；4.与建筑图是否相符（特别注意错层、开洞、局部沉降、悬挑处）；5.荷载输入是否正确、完整（电梯井四周砖墙荷载应考虑构造柱和圈梁重量，注意楼梯顶层休息平台梁可能承担一层半墙体荷载）；6.超筋处理是否合理；7.打印内容是否齐全（计算参数取值、导入板墙荷载、梁柱配筋、轴压比、底层内力、周期、位移、规则体形判断等）；8.计算结果是否合理（结构位移、扭转、刚度比是否满足规范要求，梁配筋尽量满足经济配筋率，墙柱配筋尽量按构造配筋），要保证建筑物有足够的承载力、刚度及稳定性。

在结构关键部位、材料要求较严格部位、施工操作有一定难度部位、或将来使用上可能有变化部位，应适当留有余地，以策安全。

9.手算部分是否完整、准确。

二、图面要求1.一个子项工程尽量用一种图纸规格，不宜超过两种；2.施工图编排应按图纸内容的主次关系及施工顺序有规律地排列；3.施工图图纸目录是否完整，施工图各大项内容是否完全；4.施工图图签内容是否完整、准确；5.图中字体大小是否合适，文字有无重叠部分；6.施工图出图比例是否合适；三、基础平面图及基础大样1.基础平面图中应有方案说明，首先必须交待根据地质勘察报告获得的场区地质概况，基础持力层标准值f及基础所用材料。

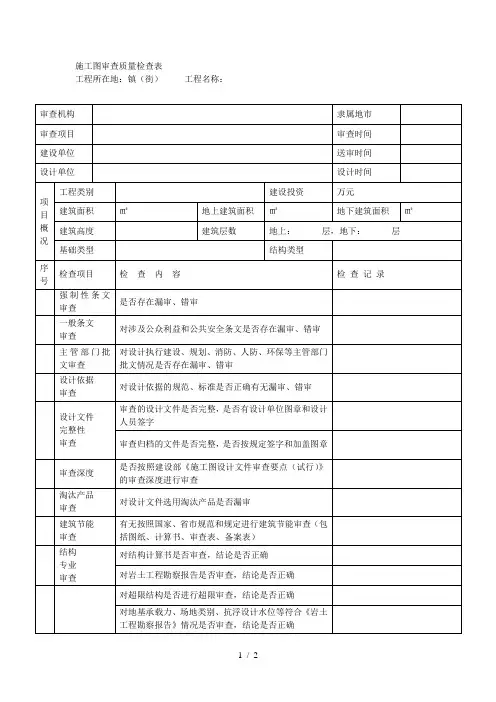

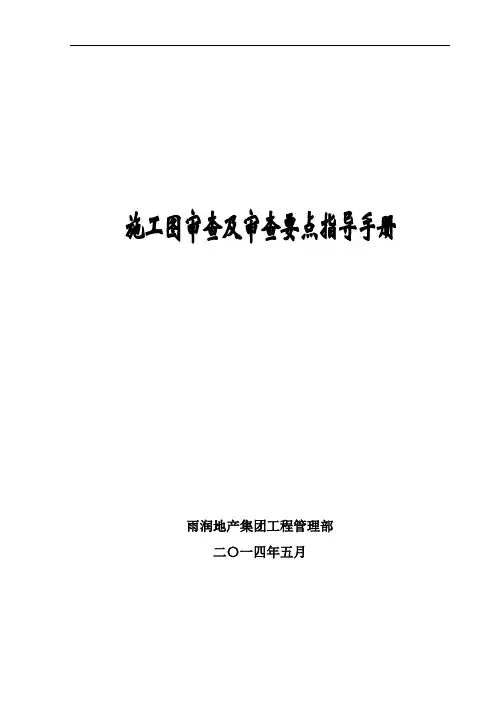

施工图审查及审查要点指导手册雨润地产集团工程管理部二〇一四年五月一、目的在工程施工前及过程中，全方位的审核施工图纸中存在的缺陷、错误及疏漏，确保工程顺利开展，以节约成本减少纠纷，提高专业人员工作能效和专业度。

二、适用范围用于雨润地产集团项目的工程施工前准备阶段及施工全过程。

三、责任部门/责任人项目公司工程部、设计部/专业、部门经理、各专业工程师四、配合部门/配合人集团及区域公司工程管理部、设计部/分管经理、设计师等。

五、图纸审查的三阶段（一）初步设计内审，为了确保设计能完整的表达项目开发的意图及设计标准、并满足地方图纸审查的要求、国家强制性条文的范围内执行。

（二）施工图设计内审，为了确保设计图纸满足正常工程开工需要，在全面移交落实开工计划前，完成对图纸存在问题的再审核；（三）施工图会审及设计交底，在项目开发参建单位的全员参与下，对满足项目工程建设要求的图纸进行全专业的审查及设计交底工作，确保工程顺利实施。

六、操作流程（一）施工前设计单位设计图审及交底流程：（二）正常施工过程中各专业设计图纸审核流程：涉及：供电、供水、燃气、广电电信、楼宇智能化、外场综合管网设计等七、施工图会审及设计交底的工作内容（一）设计部收到设计院图纸并审阅后在移交单上签署审阅意见移交工程部文件管理员（包括图纸清单）。

（二）工程部档案管理员将图纸分发给施工、监理单位及工程部有关专业工程师，并要求各方签字确认。

（三）工程部、施工单位及监理单位在领取施工图纸后2周内，由工程部专业工程师负责监督施工单位及监理单位对设计图纸进行审阅并提出相关图纸问题，工程部各专业工程师也须对设计图纸进行审阅并记录。

最后由工程部分管工程师对各单位审图意见进行汇总，形成《图纸预审记录》，交设计部审核后，由设计部负责提交设计院。

（四）在甲方、施工、监理等单位均对图纸预审后，由项目公司工程部组织区域公司工程部、设计部、监理单位、设计院、施工单位各专业技术人员进行图纸会审，设计院各专业设计负责人进行设计交底，形成《图纸会审记录》。

建筑方案设计要点审核单一、总体设计要点1. 建筑功能定位：建筑用途、功能空间划分等是否符合项目要求。

2. 建筑风格设计：建筑风格与周边环境是否协调一致，是否符合项目定位。

3. 场地规划：场地利用是否充分，交通、通风、采光等是否考虑得当。

4. 建筑造型设计：建筑外形是否简洁、美观，立面处理是否得当。

5. 建筑结构设计：建筑结构体系是否稳固、安全，施工难度是否过大。

6. 建筑材料选择：建筑材料的性能是否符合要求，是否具有可持续性。

7. 节能设计：建筑节能措施是否充分，采光、通风、隔热等是否考虑得当。

8. 环保设计：建筑环保措施是否合理，是否符合国家相关标准。

9. 智能化设计：建筑是否考虑了智能化管理系统，便捷性、舒适性是否考虑得当。

二、功能空间设计要点1. 功能布局：各功能空间之间的连接是否合理，功能布局是否符合使用要求。

2. 空间比例：各功能空间的比例是否协调，是否符合人体工程学原理。

3. 空间通道设计：室内外通道设计是否畅通，是否符合消防要求。

4. 室内环境设计：室内采光、通风、隔音等设计是否充分，室内环境是否舒适。

5. 空间装饰设计：各功能空间的装饰设计是否与建筑整体风格协调一致。

6. 建筑设备布置：消防设备、电梯、通风设备等的布置是否合理，便捷性是否考虑得当。

7. 易用性设计：功能空间的易用性设计是否符合用户需求，是否考虑到特殊人群需求。

8. 空间管理设计：功能空间的管理系统是否便捷，是否考虑到管理人员的需求。

三、建筑施工要点1. 施工质量：建筑施工过程中的质量控制是否得当，施工工艺是否规范。

2. 施工安全：施工过程中的安全措施是否到位，是否符合相关安全规范。

3. 施工进度：施工进度是否符合项目计划，施工周期是否合理。

4. 施工成本控制：施工成本是否控制在预算范围之内，是否有额外费用。

5. 施工人员素质：施工人员的技术水平、素质是否符合要求，是否具备相应证书。

6. 施工设备：施工设备是否符合安全标准，是否能够满足施工需求。

室内设计施工图纸要点审核确认表关键信息项：1、图纸完整性2、设计规范性3、尺寸准确性4、材料标注5、功能布局合理性6、水电布局7、照明设计8、安全与防火要求9、环保与节能考虑10、施工可行性11 图纸完整性111 审核施工图纸是否包含平面图、剖面图、立面图、天花图、地面图等基础图纸。

112 确认是否有详细的节点大样图，如门窗节点、墙角节点等。

113 检查是否具备电气系统图、给排水系统图等相关专业图纸。

12 设计规范性121 审核图纸是否符合国家和地方的建筑设计规范及相关标准。

122 确认图纸中的标注、符号、图例是否规范统一。

123 检查图纸的比例是否准确，尺寸标注是否清晰明确。

13 尺寸准确性131 核实房间的长、宽、高尺寸是否准确无误。

132 确认门窗洞口的尺寸与位置是否与实际需求相符。

133 检查家具、设备等的尺寸标注是否合理，是否满足使用和通行要求。

14 材料标注141 审核图纸中所标注的材料名称、规格、型号是否准确清晰。

142 确认材料的选用是否符合设计要求和预算限制。

143 检查特殊材料的使用说明和施工要求是否明确。

15 功能布局合理性151 评估各个房间的功能划分是否满足使用需求，如卧室、客厅、厨房、卫生间等。

152 确认交通流线是否顺畅，避免交叉和拥堵。

153 检查空间利用是否充分，有无浪费或不合理的空间。

16 水电布局161 审核水电线路的走向、布置是否合理，是否符合安全规范。

162 确认插座、开关的位置是否方便使用，数量是否足够。

163 检查给排水管道的布局是否合理，有无渗漏隐患。

17 照明设计171 评估照明灯具的选型、布置是否满足室内照度和氛围要求。

172 确认灯光控制方式是否灵活便捷，是否考虑节能因素。

173 检查照明线路的铺设是否安全可靠。

18 安全与防火要求181 审核施工图纸是否满足建筑防火规范，如防火分区、疏散通道等的设置。

182 确认结构安全是否得到保障，有无违规改动承重结构的情况。

（一）、其实，我发现除结构和建筑上尺寸有误，钢筋有误之外，还有最重要的就是和图集的不相符,还有我发现一个最重要的就是剪力墙上的门洞也很容易搞错。

(二）、我这里有个下的水电的审图要求发上来大家讨论.一般工程开工前,业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失.作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。

一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。

二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一.三、水电施工图与土建施工图的统一1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。

框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。

消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。

电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装.这些问题如不在施工前提出来,并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。

2、水电图中设备器具用房设置的位置、尺寸及工艺要求,与土建图中的设计要求是否统一。

如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求.泵房预埋件土建图是否与水卫图中的尺寸、位置一致。

3、管道的布置是否影响装修效果.如排水管道,当横管很长时,由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大,会因此影响整体装修高度.图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面"的情况.4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一.电气配管、水卫预留洞等必须注意这些尺寸.四、水卫图与电气图的统一卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。

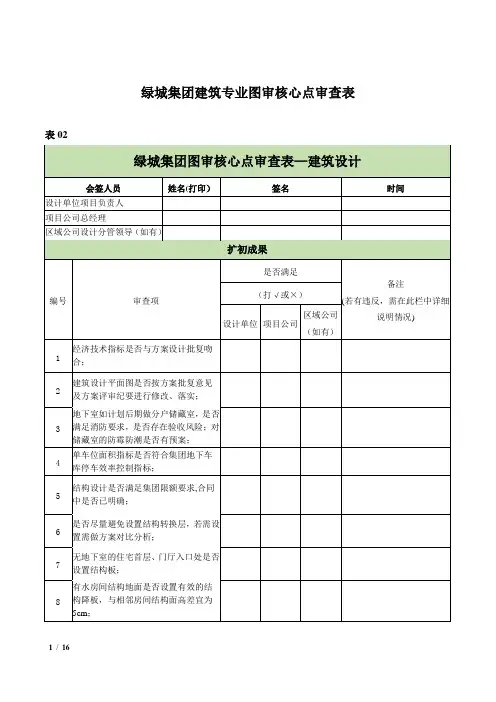

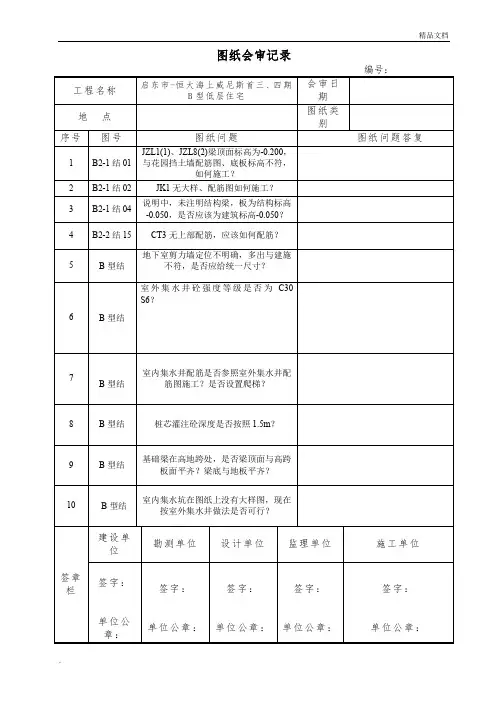

图纸会审记录编号：工程名称启东市-恒大海上威尼斯首三、四期B型低层住宅会审日期地点图纸类别序号图号图纸问题图纸问题答复1 B2-1结01 JZL1(1)、JZL8(2)梁顶面标高为-0.200，与花园挡土墙配筋图、底板标高不符，如何施工？2 B2-1结02 JK1无大样、配筋图如何施工？3 B2-1结04 说明中，未注明结构梁，板为结构标高-0.050，是否应该为建筑标高-0.050？4 B2-2结15 CT3无上部配筋，应该如何配筋？5 B型结地下室剪力墙定位不明确，多出与建施不符，是否应给统一尺寸？6 B型结室外集水井砼强度等级是否为C30 S6？7B型结室内集水井配筋是否参照室外集水井配筋图施工？是否设置爬梯？8 B型结桩芯灌注砼深度是否按照1.5m？9 B型结基础梁在高地跨处，是否梁顶面与高跨板面平齐？梁底与地板平齐？10 B型结室内集水坑在图纸上没有大样图，现在按室外集水井做法是否可行？签章栏建设单位勘测单位设计单位监理单位施工单位签字：单位公章：签字：单位公章：签字：单位公章：签字：单位公章：签字：单位公章：图纸会审记录编号：工程名称启东市-恒大海上威尼斯首三、四期B型低层住宅会审日期地点图纸类别序号图号图纸问题图纸问题答复11 B型结笩板基础变截面（板顶有高差）应选用04G101-3-P44的大洋？12 B型结基础平面图、地下室底板配筋图与模板基础底板图中的标高板厚不一样，应以哪个为准（如B1-2Qh400标高等）？13 B型结集水坑与独立基础相碰，在不变更中有B2-1、B2-2、B2-3的部位图，其它户型未见到。

14 B型结设计中有6一级钢筋，目前市6 6.5能否改为6.5钢筋？15 B型结抗渗等级标有P6、S6、P8、S8是否均为P6？签章栏建设单位勘测单位设计单位监理单位施工单位签字：单位公章：签字：单位公章：签字：单位公章：签字：单位公章：签字：单位公章：工程名称启东市-恒大海上威尼斯首三、四期B型低层住宅会审日期地点图纸类别序号图号图纸问题图纸问题答复16 B型结屋面斜三角中模板不拆不出来，模板木方应按一次性摊销17 B型结防水卷材均按《2012-7-13》恒大集团图集《HD2011-J （修2）》施工。

施工图审查意见汇总表一、概述施工图审查是建筑工程建设过程中的一个重要环节，是对设计质量和施工前准备工作的全面检查。

本文将详细介绍施工图审查意见汇总表的内容、目的和重要性，以及如何根据审查意见进行改进和优化。

二、施工图审查意见汇总表的内容施工图审查意见汇总表是对施工图设计文件全面审查后得出的总结性意见。

通常包括以下内容：1、审查目的：明确审查的目的和要求，如确保设计质量、安全性、合规性等。

2、审查范围：列出审查的具体项目和涉及的专业领域，如建筑、结构、给排水、电气等。

3、审查依据：列出审查所依据的国家标准、行业规范和其他相关法规。

4、审查要点：针对每个专业领域，提出审查的主要点，如结构安全性、设备运行可靠性等。

5、审查结果：对每个点进行详细描述，并提出审查意见和建议。

6、对整个施工图设计文件做出总体评价，指出优点和不足，并提出改进建议。

三、施工图审查意见汇总表的目的和重要性1、提高设计质量：通过对施工图的全面审查，发现并纠正设计中存在的问题，避免因设计缺陷导致的工程质量问题。

2、确保施工安全：审查意见汇总表重点施工过程中的安全隐患，提出相应的防范措施和建议，确保施工人员的生命安全。

3、降低成本：通过提前发现和解决设计中的问题，避免施工过程中因设计变更导致的成本增加。

4、优化设计方案：审查意见汇总表不仅指出问题，还提出优化建议。

这些建议有助于提高建筑的使用功能和性能，降低后期维护成本。

5、规范行业行为：审查意见汇总表对设计单位和施工单位具有一定的约束作用，促使他们更加遵守相关法规和规范，提高行业整体水平。

四、如何根据审查意见进行改进和优化1、认真对待审查意见：设计单位和施工单位应认真对待审查意见，充分了解每个建议背后的原因和目的。

2、及时调整设计方案：对于审查意见中指出的设计问题或不足，设计单位应及时进行调整和完善。

同时，应积极采纳审查意见中的优化建议。

3、加强内部沟通与协作：设计单位各专业之间、设计与施工单位之间应加强沟通与协作，确保问题的整改和优化方案的实施得到有效衔接。

施工图纸审核要点和重点汇总工程未动，图纸先行。

对于工程建设来说，对施工图纸进行审核是必不可少的一道工序，可及时消除图纸中的错误，确定图纸的可行性，以便更好地开展施工建设。

总体审图原则为先大后小，先平面再立面后剖面，根据“大”来掌握工程整体情况，根据“小”来对照核实，包括尺寸数值是否准确、具体做法能否达到设计要求等，在实际操作前即消除图纸中的问题，以免给后续施工留下隐患。

一、施工图纸审核中常出现以下问题1建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。

审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。

图纸说明也应重点审核，严禁复制其他图纸敷衍了事。

2细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。

真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。

对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。

对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改。

3专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。

4预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。

在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。

设计、柱图墙图、柱图7.9当楼板为构造配筋时，除特殊要求外(采取加强措施)，其最小配筋为：C7.10首层门洞雨棚、出屋面机房雨棚、贴主楼外墙出地面的风井、采光井盖板应在板图中画出定位尺寸，并画出配筋大样图。

标准层板图中，应画出空调板、飘窗板定位尺寸。

C7.11建筑平面大洞口周边、转角窗房间楼板、楼层平面薄弱处、温度应力较大处楼板应采取加强措施，如楼板厚度适当加厚，配筋双层双向拉通。

C7.12当项目为毛坯（非地暖）交付时，户内客厅、餐厅、卧室（卫生间、阳台除外）、公共区域结构板预留建筑面层对应降板高度应≥60mm（50mm不够），以避免水管布置时对结构板切槽，影响结构板承载性能。

C7.13后浇带应在基础图、剪力墙图、各楼层板图中画出，后浇带布置应避开涉水房间（如：卫生间），应注明：后浇带在浇注混凝土封闭且达到设计强度前应采取临时支撑等安全措施。

C8.1梁图的模板与板图的模板应完全一致，即板图中有的开洞、楼梯间、挑板（空调板）等标注内容梁图中也应体现。

C8.2梁图审查时，应将梁布置图套在对应建筑平面图上核对，查看梁布置是否合理，建筑隔墙下是否设梁（跨度小于1.8米时，可不设梁，采用板底加筋形式），是否存在梁压门现象（梁穿过门洞上方），公区梁设置不应影响吊顶，重点核对标准层、户型变异层、有露台层、屋面层。

原则上卧室、客厅、餐厅天棚不应露梁，特殊情况需经甲方认可。

B8.3客厅和餐厅相接处尽量避免有梁或者梁高尽量做低，必须设梁时应经甲方认可。

卫生间、厨房、阳台上方不应有梁穿过。

若设备平台、阳台后期外扩成卧室，则改造前的临时隔墙下不得设梁。

C8.4梁下无隔墙时，净高不小于2.4米，若小于2.4米时，需经甲方认可。

C8.5当项目为毛坯（非地暖）交付时，卫生间100厚隔墙下楼面梁应降标高以避免露梁台，详见标准化设计总说明。

C8.6原则上结构外围梁的梁底标高同建筑窗洞顶标高，次梁高度不应高于所搭接的主梁高度。

梁下无墙体时，悬臂梁应与封边梁等高。
