建筑工程施工图设计文件审查要点一、总则（一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。
（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。
工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。
（三）建设单位报请施工图技术性审查的资料应包括以下主要内容：1、作为设计依据的政府有关部门的批准文件及附件。
2、审查合格的岩土工程勘察文件（详勘）。
3、全套施工图（含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料。
（四）施工图技术性审查应包括以下主要内容：l、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。
2、地基基础和结构设计等是否安全。
3、是否符合公众利益。
4、施工图是否达到规定的设计深度要求。
5、是否符合作为设计依据的政府有关部门的批准文件要求。
（五）本要点所涉及标准内容以现行规范规程内容为准。
（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。
建筑专业序号项目审查内容2.1 编制依据建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实,如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定;现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确,是否为有效版本。
2.2 规划要求建筑工程设计是否符合规划批准的建设用地位置,建筑面积及控制高度是否在规划许可的范围内。
2.3施工图深度2.3.1 设计说明基本内容(1)编制依据:主管部门的审批文件、工程建设标准。
(2)工程概况:建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。
(3)主要部位材料做法,如墙体、屋面、门窗等(属于民用建筑节能设计范围的工程可与《节能设计》段合并)。
建筑工程施工图设计文件审查要点(2)三、结构专业审查要点序号项目审查内容3.1强制性条文《工程建设标准强制性条文》（房屋建筑部分）2002年版（具体条款略）3.2设计依据3.2.1工程建设标准使用的设计规范、规程，是否适用于本工程，是否为有效版本。
3.2.2建筑抗震设防类别建筑抗震设计所采用的建筑抗震设防类别，是否符合国家标准《建筑抗震设防分类标准》gb50223-95的规定。
3.2.3建筑抗震设计参数⑴是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确采用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并采取了相应措施。
⑴建筑抗震设计采用的抗震设防烈度、设计基本地震加速度和所属设计地震分组，是否按《建筑抗震设计规范》gb50011-2001附录a采用；对已编制抗震设防区划的城市，是否按批准的抗震设防烈度或设计地震参数采用；对于在规范上未明确的地区，地震动参数的取值应由勘察单位依据gb50011-2001第1.0.4、1.0.5条提供。
3.2.4岩土工程勘察报告⑴是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确釆用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并釆取了相应措施。
⑴需考虑地下水位对地下建筑影响的工程，设计及计算所采用的防水设计水位和抗浮设计水位，是否符合《岩土工程勘察报告》所提水位。
注：根据《岩土工程勘察规范》gb50021-2001第4.1.13条规定，岩土工程勘察时应提供设计所需的地下水位。
3.3结构计算书3.3.1软件的适用性⑴所使用的软件是否通过有关部门的鉴定。
⑴计算软件的技术条件，是否符合现行工程建设标准的规定，并应阐明其特殊处理的内容和依据。
3.3.2计算书的完整性结构设计计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图；地基计算；基础计算；人防计算；挡土墙计算；水池计算；楼梯计算等。
施工图设计文件审查服务方案及各专业审查要点：1）确认设计文件的内容和深度基本符合国家和地方有关规范和法规的要求。
2）确认结构设计安全可靠，符合国家有关法律、法规和强制性标准，不损害公共安全和公众利益。
3）确定设计执行现行法律、法规和国家工程建设标准强制性条文情况。
4）确定审查执行和应用现行工程建设标准中涉及安全和公众利益的条文情况。
5）确定设计文件是否符合政府相关规划设计要求。
6）我公司建立了完善的技术管理制度和健全的质量保证体系，每一个项目的审查均严格按照管理制度、质保体系执行，确保每个项目的施工图设计文件审查质量。
7）我公司拟组成有丰富的施工图审查经验的并由建设厅核准备案的审查师参与施工图审查审查项目组，确保本项目的施工图审查质量。
8）我公司接受委托后，按合同条款要求，根据业主工作计划安排及施工图设计进度完成相关工作内容，保证质量，保证工期，包括提交审查意见、出审查报告。
通过施工图审查，杜绝、纠正设计文件中违反国家强制性标准和强制性条文情况，保证工程项目的安全可靠性，经济合理性，基建程序合法性和项目科技进步性。
9）为承担本项目我公司拟投入一批足够的能完满地完成任务的设备。
10）施工图审查是一项专业化、领域化很强的工作，对专业人员的水平有较高的要求，所以专业人员的配备是重中之重。
我公司安排具有25年以上勘察设计工作并具有管理经验的教授级高级工程师组成专家团队，主持本项目的施工图审查工作。
各专业审查要点1）勘察专业A、勘察报告的编制应符合《岩土工程勘察报告编制标准》和《建筑与市政工程勘察文件编制深度规定》等规范规定要求B强制性条文：《工程建设强制性条文》中有关勘察和地基基础方面的强制性条文是否严格执行。
C 相关责任及签章：勘察单位的资格是否具备；勘察文件《包括勘察报告、独立完成的专题报告及试验报告等）公章是否有效，勘察文件单位责任人、勘察项目责任人以及各类图表、原始记录人签章是否齐全、有效。
D勘察任务委托书：委托的勘察任务是否明确；勘察文件是否满足任务委托要求。
施工图审查根据国家法律、法规、技术标准与规范,对施工图设计文件的结构安全、公众利益和图家强制性标准、规范的执行情况及设计深度进行全面审查.该制度执行一段时间以来,消除了大量结构安全隐患,并促使设计单位提高设计质量.由于目前的工程设计越来越复杂,且设计周期普遍偏短,结构专业施工图设计文件中存在某些质量问题,作者通过对多年以来施工图审查经验的总结,并结合同行的讨论,把这些经常发现的问题整理列举出来,供结构专业设计和审查时参考.一、不符合国家法律、法规规定的问题1、建设工程质量管理条例国务院令第279号规定未根据勘察成果文件进行工程设计将被处以罚款.常见的问题是基础设计参数取值与勘察报告不符,包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等.出现该问题的原因主要在于设计单位根据个人的经验确定设计参数,且未与勘察单位协调调整补充相关资料.2、砼外加剂、建筑构配件指定生产厂家也违反建设工程质量管理条例的规定.3、桩型及其施工工艺的选择与实际环境、地质条件不相适应,未考虑挤土、振动、噪音可能对周边造成的影响,不符合环保、施工安全的有关要求,如在市区使用锤击桩、在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统、有砂碎卵石含水层,深厚淤泥层,垃圾填埋层以及化工厂等场地使用人工挖孔桩等.4、属于超限高层建筑工程抗震设防专项审查技术要点建质200346号中规定范围内的高层建筑,未根据超限高层建筑工程抗震设防管理规定进行震设防专项审查.尤其建质200346号文规定中的特别不规则超限工程调整结构设计或者进行震设防专项审查.二、基础设计方面的问题1、建造在斜坡上或边坡附近的建筑物和构筑物,未验算其稳定性.当设有一侧或多侧开口的地下室时,主体设计未考虑土压力影响进行受力分析,并验算整体建筑的抗倾覆和抗滑移稳定性.当地下水埋藏较浅,建筑地下室或地下构筑物存在上浮问题时,未进行抗浮验算. 2、建筑物地存在液化土层时,未对桩基础抗震承载力进行验算.未根据具体工程情况考虑桩侧负摩阻力对基桩承载力的影响.3、桩基础设计中,仅按竖向荷载作用进行布桩,未验算弯矩作用下承台底部边桩的反力.尤其是框剪结构的剪力墙及剪力墙结构核心筒底部弯矩和剪力对基础承载力的影响较大,不应遗漏.对于水位较高的地下室和短肢剪力墙、大跨度结构等弯矩较大的承台底部桩基尚应验算是否存在向上的抗拔力.4、抗拔桩设计时,桩身配筋量仅按强度要求进行计算,缺少裂缝宽度验算,按裂缝宽度控制计算结果的配筋量远大于按强度要求计算的配筋量,在设计中往往缺抗拔桩静载试验及其配筋做法等要求说明.有抗拔要求的承台按一般桩基受压的承台进行配筋,承台顶部受拉区未配筋,筏基基础梁或地下室底板梁的受力方向与一般楼屋面梁板不同,其梁配筋设计也采用平法表示但未附加图示说明,存在安全隐患.5、目前建筑工程大量采用截面尺寸较小的预应力管桩,且在多层建筑中采用单柱单桩或一柱两桩基础,柱底弯矩由基础梁和桩共同承受.单柱单桩或垂直于两桩连线方向的基础梁设计中,未考虑平衡该方向柱脚在水平风荷载或地震作用下所产生弯矩因素,基础梁两端箍筋未按框架梁抗震构造要求设置箍筋加密区,基础梁的上下主筋在桩台内锚固长度与构造做法要求未加说明.桩身考虑承受上部结构传来的弯矩作用时也未进行抗弯承载力计算,存在着抗震薄弱环节,给工程留下潜在的隐患.6、浅基础施工图中经常未注明基槽开挖后应进行基槽检验的要求,桩基础施工图中经常未注明桩端持力层检验、施工完成后的工程桩进行竖向承载力检验的要求.7、天然地基扩展基础持力层或桩基持力层下面存在软弱下卧层,有的工程既不进行沉降验算,又不作软弱下卧层地基承载力验算.8、压实填土地基处理问题,有的工程处于部分挖方、部分填方地段,填方地段采用压实填土人工处理地基,其压实填土地基的填料、施工、压实填土的范围以及压实填土地基检验等均未提出具体要求说明,甚至未注明压实填土的密实度要求和地基承载力特征值要求,压实填土地基施工质量如何控制,其地基承载力能否达到设计要求等均存在疑义.9、天然地基独立基础带梁板式的地下室底板设计中,地下室底板与柱下独立基础埋置于同一持力层上,结构计算中仅按上部结构荷载全部由柱下独立基础承担,而地下室底板仅按一般地下室底板受荷情况进行设计,实际上整个地下室底板与柱下独立基础在上部荷载作用下,将会一起发生沉降变形共同受力,按上述计算原则进行设计,对底板而言是偏于不安全的,有可能会导致地下室底板承载能力不足而开裂.按照变形协调受力的原理,应当将地下室底板与独立基础连为一体按弹性地基有限元受力分析.也可以采取如下模式：除了柱下独立基础之外,其地下室底板与持力层之间采取褥垫处理措施.这时,底板可不参与独立基础分担上部荷载,而按底板本身承受底板与疏水垫层自重、地下水上浮力、人防等效荷载有人防时考虑等进行设计.10、天然地基锥体独立基础设计问题,有的基础设计锥体斜面坡度大于1:3,该锥体部分砼很难振捣密实,现场施工往往是砼自然堆上,采用铲子或抹灰刀拍捣成形,其锥体部分的砼很难达到设计强度要求.故建议：改为阶形独立基础为好.既保证独立基础砼施工质量,又使基础在柱轴力作用下砼局部承压验算容易满足.三、地下室外墙设计存在的问题1. 地下室外墙配筋计算：有的工程外墙配筋计算中,凡外墙带扶壁柱的,不区别扶壁柱尺寸大小,一律按双向板计算配筋,而扶壁柱按地下室结构整体电算分析结果配筋,又未按外墙双向板传递荷载验算扶壁柱配筋.按外墙与扶壁柱变形协调的原理,其外墙竖向受力筋配筋不足、扶壁柱配筋偏少、外墙的水平分布筋有富余量.建议：除了垂直于外墙方向有钢筋砼内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大如高层建筑外框架柱之间外墙板块按双向板计算配筋外,其余的外墙宜按竖向单向板计算配筋为妥.竖向荷载轴力较小的外墙扶壁桩,其内外侧主筋也应予以适当加强.外墙的水平分布筋要根据扶壁柱截面尺寸大小,可适当另配外侧附加短水平负筋予以加强,外墙转角处也同此予以适当加强.2. 地下室外墙计算时底部为固定支座即底板作为外墙的嵌固端,侧壁底部弯矩与相邻的底板弯矩大小一样,底板的抗弯能力不应小于侧壁,其厚度和配筋量应匹配,这方面问题在地下车道中最为典型,车道侧壁为悬臂构件,底板的抗弯能力不应小于侧壁底部.地下室底板标高变化处也经常发现类似问题：标高变化处仅设一梁,梁宽甚至小于底板厚度,梁内仅靠两侧箍筋传递板的支座弯矩难以满足要求.地面层开洞位置如楼梯间外墙顶部无楼板支撑,计算模型和配筋构造均应与实际相符.车道紧靠地下室外墙时,车道底板位于外墙中部,应注意外墙承受车道底板传来的水平集中力作用,该荷载经常遗漏.3. 地下室外墙在计算中,有的工程漏掉抗裂性验算.外墙的厚度目前做得比较薄,外墙钢筋保护层比较厚,其裂缝宽度控制在之内,往往配筋量由裂缝宽度验算控制.四、上部结构设计存在的问题1. 建筑结构荷载规范GB50009-2001中对基本风压值未明确的地区较多,基本风压值的取值较乱, 50年一遇基本风压值不应小于30年一遇基本风压值的倍,对于山区的建筑物,风压高度变化系数应考虑地形条件的修正.对于特别重要或对风荷载比较敏感的高层建筑,其基本风压应按100年重现期的风压值采用.2. 楼面计算荷载偏小或者局部隔墙计算荷载遗漏、构件设计截面尺寸或材料强度等级与计算不符,几乎是每个工程都有发现的问题,主要是由于建筑、结构专业配合不密切以及设计和审核把关不严引起的.对该问题进行整改时往往要重新电算.3. 施工图审查时核对构件实际配筋是否满足计算要求是一项繁重的工作.由于审查周期很短,审查师不可能对所有构件一一核对,只能抽查.但是设计人员整改时往往只针对审查师指明的某一构件问题进行修改,未指明的其余构件的实配钢筋比电算值少就没有自行认真核对整改.4. 有的工程楼屋面板电算配筋时,对边梁的截面尺寸与跨度大小不加区分约束条件进行分析,一律按嵌固边支座约束条件计算,其结果有的边梁处板面支座负筋配的很多钢筋,而板跨中和内跨支座板面负筋配筋不够.设计跨度较大的悬挑板时,挑板所在的边梁和内跨板设计时未考虑挑板传来的弯矩作用也是常见的问题.5. 对于一级框架和9度抗震设计的结构,抗震规范和高规均规定应根据梁的实际配筋面积进行强柱弱梁验算,SATWE软件计算时可输入梁超配筋参数,梁实际配筋时应与此相符,即实配钢筋不应大于计算量的与梁超配筋参数的乖积.有的工程框架梁支座负筋实配钢筋面积比电算值多出很多,而梁的箍筋与柱子的配筋按电算配筋,其结果形成强梁弱柱、强弯弱剪,与抗震设计原则相违背.对抗震极为不利,且由于支座负筋面积增大之后,又使得梁支座负筋配筋率超过%,梁的箍筋直径又未增大2mm,反而带来两条违反强制性条文规定.像这类问题,在审图中时常出现,有些设计人员认为增大配筋总是偏于安全,增加配筋的部位不对,反而适得其反.6. 非结构构件的抗震设计普遍被忽视.有的工程建筑因为造型需要,在屋面上用砖砌筑较高的女儿墙,仅在墙体内设置钢筋砼构造柱与压顶梁,也不进行抗风与抗震的验算,在台风或地震作用下,有倒塌砸人或砸坏屋面板的可能,虽然是非结构构件,但是结构设计未采取可靠措施,将给工程留下安全隐患.屋顶高大女儿墙采用钢筋砼结构按悬臂结构设计时,作为嵌固端的边梁未考虑女儿墙传来的扭矩作用,相邻的屋面板也未加强,同样存在安全隐患.7. 地下室顶板室内外板面标高变化处,当标高变化超过梁高范围时则形成错层,未采取措施不应作为上部结构的嵌固部位,规范明确规定作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构,地下室顶板为无梁楼盖时不应作为上部结构嵌固部位.结构计算应往下算至满足嵌固端要求的地下室楼层或底板,但剪力墙底部加强区层数应从地面往上算,并应包括地下层.8. 抗震规范和高规对建筑物的平面不规则包括扭转不规则、凹凸不规则和楼板局部不连续和竖向不规则作出了明确的定义和限制.其中凹凸不规则定义为结构平面凹进的一侧尺寸大于相应投影方向总尺寸的30%,楼板局部不连续定义为楼板的尺寸和平面刚度急剧变化,例如有效楼板宽度小于该层楼板典型宽度的50%,或开洞面积大于该层楼面面积的30%,并规定不应采用同时具有多项平面、竖向不规则以及某项不规则程度超过规定很多的设计方案.在实际工程中入口门厅、越层会议室和餐厅、立面开洞等设计方案根本做不到上述要求,所以凹凸不规则和楼板局部不连续应理解为大部分楼层不规则,局部楼层可不受该条文限制,但应采取有效加强措施.。
施工图设计文件审查服务方案及各专业审查要点施工图设计文件审查服务方案及各专业审查要点：1.确认设计文件符合规范和法规要求，包括国家和地方相关规定。
2.确认结构设计符合国家法律、法规和强制性标准，不会损害公共安全和公众利益。
3.确认设计文件执行现行法律、法规和国家工程建设标准强制性条文情况。
4.确认审查执行和应用现行工程建设标准中涉及安全和公众利益的条文情况。
5.确认设计文件符合政府相关规划设计要求。
6.我们公司有完善的技术管理制度和质量保证体系，严格按照管理制度、质保体系执行每个项目的审查，确保审查质量。
7.我们公司将组成审查团队，由建设厅核准备案的审查师参与，确保施工图审查质量。
8.我们将按照合同要求，根据业主工作计划和施工图设计进度完成审查工作，保证质量和工期，包括提交审查意见和出审查报告。
通过审查，纠正设计文件中违反国家强制性标准和强制性条文情况，确保工程项目安全可靠、经济合理、基建程序合法和科技进步。
9.我们将投入足够的设备，以完满地完成任务。
10.施工图审查是一项专业化、领域化的工作，对专业人员的水平有很高的要求。
我们将安排具有25年以上勘察设计工作并具有管理经验的教授级高级工程师组成专家团队，主持本项目的施工图审查工作。
各专业审查要点：1.勘察专业A。
勘察报告的编制应符合《岩土工程勘察报告编制标准》和《建筑与市政工程勘察文件编制深度规定》等规范规定要求。
B。
是否严格执行《工程建设强制性条文》中有关勘察和地基基础方面的强制性条文。
C。
勘察单位的资格是否具备，勘察文件公章是否有效，勘察文件单位责任人、勘察项目责任人以及各类图表、原始记录人签章是否齐全、有效。
D。
委托的勘察任务是否明确，勘察文件是否满足任务委托要求。
E。
是否满足勘察文件深度规定的要求。
F。
拟建工程概述是否明确，如位置、拟建建筑物高度、层数（地上、地下）、结构与基础形式、基础埋深等，勘探点高程及座标引测依据是否明确。
G。
勘察工作的目的、任务与要求在进行勘察工作时，需要明确勘察的目的、任务和要求是否明确。
工程施工图审查要点是什么一、总体布局方案审查1. 审查建筑总平面布局是否符合设计要求，建筑功能及使用要求是否合理布局；2. 审查建筑建筑高度、体量、方向、层数、空间布局等是否符合设计图纸；3. 审查建筑物的地面、地下建筑物的布局是否符合设计要求；4. 审查建筑与周边环境的关系是否协调，与相邻建筑的距离是否符合规范；5. 审查建筑结构的布局是否合理，是否满足强地震区地区构造抗力要求；6. 审查设备、管道、电气等管线布局是否符合设计图纸。
二、建筑结构审查1. 审查建筑结构设计是否符合相关规范标准，是否满足荷载要求；2. 审查结构材料、构件的选择是否合理，是否符合设计要求；3. 审查建筑结构整体稳定性、承载性是否满足设计要求；4. 审查结构节点和连接处的处理是否符合规范要求；5. 审查混凝土结构的配筋是否符合规范要求；6. 审查钢结构的连接焊接是否符合规范要求；7. 审查基础的设计是否满足地基承载要求。
三、建筑设备审查1. 审查建筑设备的选型是否符合设计要求，是否达到节能、环保要求；2. 审查管道、空调、通风等系统布局是否合理，设备连接是否符合规范；3. 审查设备的安装位置是否符合规范规定，设备与建筑结构的连接是否牢固；4. 审查电气设备的接线、配电方案是否满足用电要求，是否符合电气规范要求；5. 审查消防设备的布局是否符合消防要求，消防通道、疏散通道是否合理配置。
四、施工工艺审查1. 审查施工单位施工工艺和施工方法是否符合施工图纸要求；2. 审查施工工序和施工流程是否合理、安全、有效；3. 审查施工单位施工材料和施工设备是否符合标准，施工合同和要求；4. 审查施工单位的人员资质、施工证书是否齐全、合法；5. 审查施工单位施工现场的安全措施是否充分，施工现场卫生是否良好；6. 审查施工单位的施工进度计划和施工质量控制措施是否合理有效。
五、施工图纸审查1. 审查施工图纸的编制是否符合规范要求，是否完整、清晰；2. 审查施工图纸的工程量计算是否准确，材料规格、配筋、尺寸是否符合设计要求；3. 审查施工图纸的文字说明、符号标识是否清晰、统一；4. 审查施工图纸的图面比例是否准确，图面的形成是否规范；5. 审查施工图纸的版本控制、签章盖章、备案等程序是否合规。
谢谢观赏重庆市建筑工程施工图设计文件技术审查要点（征求意见稿）重庆市城乡建设委员会二○一八年十月目录第一篇行政审查部分 (1)第二篇技术审查部分 (2)1 总则 (2)2 总平面专业审查要点 (3)3 建筑专业审查要点 (6)4 结构专业施工图审查要点 (23)5 建筑电气专业审查要点 (35)6 给排水专业审查要点 (40)7 供暖通风与空气调节专业审查要点 (55)8 热能动力专业审查要点 (65)9 岩土工程审查要点 (73)10 建筑幕墙审查要点 (77)11 智能化专业审查要点 (84)12 人防专篇审查要点 (87)13 装配式建筑专篇审查要点 (106)14 建筑信息模型审查要点 (110)15 消防专篇审查要点110错误！未定义书签。
第一篇行政审查部分第二篇技术审查部分1 总则1.0.1 为规范建筑工程施工图设计文件审查工作，明确审查内容，统一审查尺度，依据国家及部委有关的规定，结合本市实际情况，编制本要点。
1.0.2 本要点适用于我市新建（改建、扩建）房屋建筑工程施工图设计文件的审查。
1.0.3 本要点规定的审查内容依据现行相关法规（本要点所称法规系法律、法规、部门规章及政府主管部门规范性文件的总称）和工程建设标准编写，主要包括：现行工程建设标准（含国家标准、行业标准、地方标准）中的强制性条文（以下简称强条）；现行工程建设国家标准、行业标准和重庆市地方标准中对地基基础和主体结构安全性影响较大的部分非强制性条文；建筑、给排水、暖通及电气专业与强制性条文关系密切且对安全和公众利益影响较大的部分非强制性条文；对节能绿建设计质量影响较大的部分非强制性条文；法规中涉及技术管理且需要在设计中落实的规定。
1.0.4 各专业除按本要点内容审查外，尚需审查下列内容：1 工程设计使用的岩土工程勘察文件是否已审查且合格。
2 是否使用属于淘汰或禁止使用的建筑材料。
使用限制使用的建筑材料时，是否符合相应的限制条件。

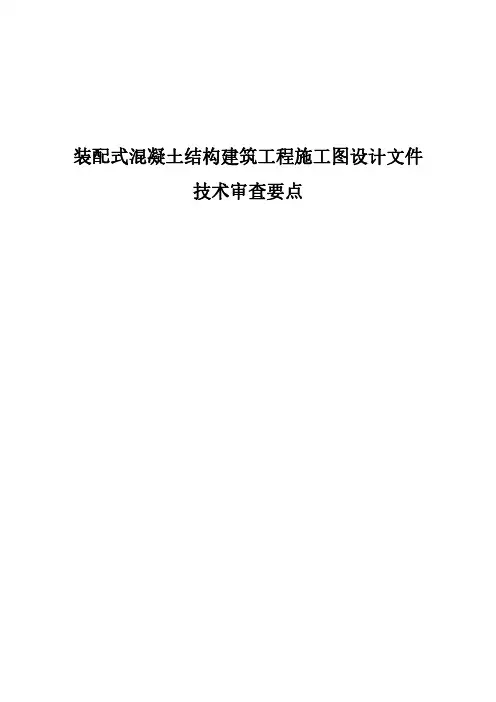

装配式混凝土结构建筑工程施工图设计文件技术审查要点目录一、总则1二、建筑专业审查要点32.1法规3 2.2材料3 2.3立面、外墙32.4接缝3三、结构专业审查要点43.1强制性条文4 3.2法规4 3.3设计文件编制要求4 3.3.1结构设计说明4 3.3.2结构施工图5 3.4材料5 3.5结构设计基本规定5 3.5.1适用高度5 3.5.2现浇混凝土要求6 3.5.3计算规定6 3.5.4接缝材料要求7 3.5.5耐久性8 3.5.6位移限值8 3.5.7连接规定8 3.5.8楼梯9 3.5.9叠合板9 3.6框架结构设计113.6.1一般规定11 3.6.2接缝计算11 3.6.3叠合梁12 3.6.4预制柱13 3.6.5接缝和节点14 3.7剪力墙结构设计16 3.7.1一般规定16 3.7.2连接构造17 3.7.3接缝计算22 3.8多层剪力墙结构设计22 3.8.1一般规定22 3.8.2接缝计算22 3.8.3连接构造22一、总则1.0.1为指导和规范装配式混凝土结构建筑工程施工图设计文件的审查工作，根据相关法规（本要点所称法规系法律、法规、部门规章和政府主管部门的规范性文件的总称）和《装配式混凝土结构技术规程》JGJ1-2014（以下简称JGJ1-2014）编制本要点。
1.0.2装配式混凝土结构建筑工程施工图设计文件的审查，除应符合本要点的要求外，尚应符合《建筑工程施工图设计文件技术审查要点》（建质[2013]87号）的要求。
1.0.3本要点适用于民用建筑抗震设防烈度为6度至8度抗震设计的装配式混凝土结构建筑工程施工图设计文件的技术审查。
1.0.4本要点的装配式混凝土结构包括：装配整体式框架结构、装配整体式剪力墙结构、装配整体式框架-现浇剪力墙结构、装配整体式部分框支剪力墙结构，以及多层装配式剪力墙结构。
1.0.5当房屋高度、规则性、结构类型、结构装配方案和预制构件连接类型等超过JGJ1-2014的规定时，应进行专门研究和论证。

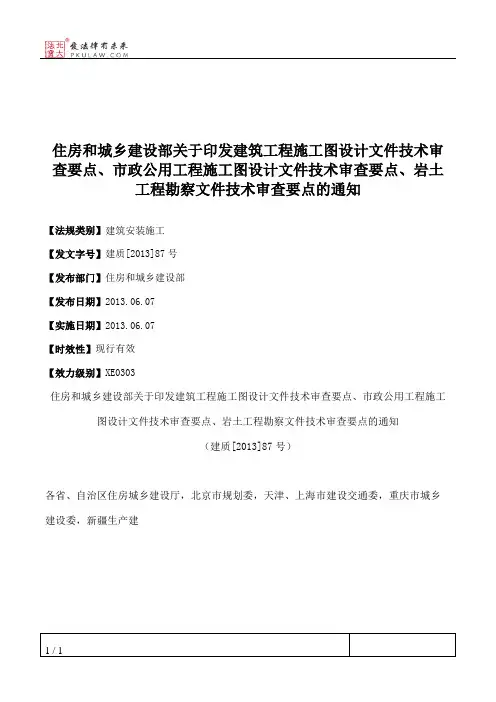

住房和城乡建设部关于印发建筑工程施工图设计文件技术审查要点、市政公用工程施工图设计文件技术审查要点、岩土工程勘察文件技术审查要点的通知
【法规类别】建筑安装施工
【发文字号】建质[2013]87号
【发布部门】住房和城乡建设部
【发布日期】2013.06.07
【实施日期】2013.06.07
【时效性】现行有效
【效力级别】XE0303
住房和城乡建设部关于印发建筑工程施工图设计文件技术审查要点、市政公用工程施工图设计文件技术审查要点、岩土工程勘察文件技术审查要点的通知
（建质[2013]87号）
各省、自治区住房城乡建设厅，北京市规划委，天津、上海市建设交通委，重庆市城乡建设委，新疆生产建
1 / 1。
施工图最全审查要点！！设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。
(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。
(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。
(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。
夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。
(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。
屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。
(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。
(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。
(8)室内外装修做法。
(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。
(10)其它需特殊说明的情况,如安全防护、环保措施等。
二.图纸基本要求审查点(1)总平面图:标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。
