电气专业图纸会审要点1、审核电气施工图的设计是否符合国家强制性条文及地方有关规范和规程的要求，尤其是设计深度是否达到了要求，与其他专业设计有无相互矛盾的地方及是否存在影响使用功能的情况；审核电气配电干线图、系统图与详图是否有矛盾。
2、审核总容量及各回路的容量是否满足使用要求，电线、电缆的线径及保护管管径是否合理，是否已考虑今后扩容的需要，是否已考虑室外景观工程和水处理工程等的容量和接线位置。
3、审核变电所（开关站）、配电间的面积、位置、高度、预留套管及电力进线方式，配电柜设置、计量柜（箱）位置等是否满足当地电力部门的要求；审核电力计量方式和配缆方式等是否满足当地电力部门的要求。
4、审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线走向设置的合理性（下沉式卫生间底板内不能预埋灯具盒及其它盒子）。
5、审核室外是否预留了接地的电阻测试点，位置是否合理，高层建筑需审查是否有防侧击雷的措施。
6、审核强、弱电井道的尺寸是否合适，检修门的位置和朝向是否合理，进建筑体管道和管道外壁的防水设计是否符合要求，是否配有详图。
7、设备、桥架的布局是否合理，审核土建预留的吊装孔洞尺寸是否满足设备的吊装需要；人防配电（或发电机）系统是否符合要求。
弱电专业图纸会审要点1、审核弱电施工图的设计是否符合国家及地方有关规范和规程的要求，电信和广电是否符合当地主管部门的要求和数字化发展的要求，尤其是设计深度是否达到了要求，并经建筑及相关专业确认和相关行业部门的签证；审核与其它专业的施工图有无相互矛盾的地方及是否存在影响使用功能的情况。
2、审核各弱电子系统结构是否合理，弱电系统图与平面布置图是否一致，有无相互矛盾的地方。
3、审核弱电（监控）中心机房（包括分机房）、各相关通信运营商的通信机房（包括分机房）面积、位置、高度、预留套管等是否合理和满足规范要求，弱电井的位置是否合理和满足室外美观要求；审核通信电（光）缆的进线方式、弱电（监控）中心机房的设备布置、弱电井内的设备布置等是否合理和满足规范要求。
电气专业施工图设计审核要点电气专业施工图设计审核要点（一）——建筑方案深化阶段1.1强电部分1.1.1确定扩初阶段小区容量估算是否根据当地供电局有关文件执行，每户的用电容量是否与当地供电局的规定容量相符，需用系数取的是否过大。
1.1.2开闭所和高低压配电房的位置、尺寸、净高是否符合当地供电局的，是否有搬运设备的通道，设置地点是否小区在负荷中心，上层是否有卫生间等有积水的房间，是否对住户有影响。
开闭所的设置是否满足分期建设的要求。
1.1.3小区用电负荷等级划分是否正确，是否需要采用双电源供电，是采用双高压还是采用自带发电机，是否经济合理，居民用电和非居民用电是否分开（最终以供电局意见为准）。
1.1.4原则上多层(8F及以下)不设强、弱电竖井，高层、小高层均设强、弱电竖井，强、弱电竖井注意合理布局，节省建筑面积。
1.1.5高层住宅楼的配电干线主要有：插接式母线槽、预分支电缆、普通电力电缆。
根据建筑物的性质、用电负荷容量、安装环境等等确定配电干线形式是否经济合理。
1.1.6多,高层住宅小区配电系统接地型式是否经济合理，一般多层住宅小区采用箱变时采用TN-C-S系统。
1.2消防及弱电智能化部分1.2.1消防监控中心设置地点是否合理，是否满足管理的要求。
1.2.2是否设置电信机房和电视机房，位置是否合理。
建筑专业施工图设计审核要点（二）——建筑条件图阶段平面图2.1变配电房的数量、位置、大小、层高满足规范要求及当地供电局的要求2.2按照需要设置发电机房2.3发电机房的位置、大小、层高满足规范要求2.4强、弱电井的位置、大小满足设备摆放的需求并大小合适2.5按要求设置消防监控室2.6消防监控室的位置、大小满足要求建筑专业施工图设计审核要点（三）——户型综合图阶段户型综合图3.1户配电箱尽可能设置在入户门附近，定位准确，不影响用户使用和后装修。
3.2卫生间局部等电位箱的位置明确，并且与散热器、水管等位置不冲突。
电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。
电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。
本文将介绍电气施工图审查的要点。
一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。
电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。
2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。
3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。
二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。
2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。
3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。
三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。
1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。
2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。
四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。
2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。
电气专业图纸审查标准及要点电气图设计审查要点1.目的对电气专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范.规定的前提下，作到安全.经济.具有较强的可操作性。
2. 范围适用于新建.改建.扩建的一般工业和民用建筑中通用性电气设计审查。
3. 职责电气施工图设计检查由项目部负责管理，其他相关部门参与实施工作。
4. 内容4.1 检查依据4.1.1 中华人民共和国国家标准《建筑内部装修设计防火规范》GB50222-954.1.2 中华人民共和国国家标准《建筑设计防火规范》GBJ16-87(97)4.1.3 中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（97）4.1.4 中华人民共和国国家标准《火灾自动报警系统设计规范》GB50116-984.1.5 中华人民共和国国家标准《供配电系统设计规范》GB50052-9519994.1.7 中华人民共和国国家标准《10KV及以下变电所设计规范》GB50053-944.1.8 中华人民共和国国家标准《低压配电设计规范》GB50054-954.1.9 中华人民共和国国家标准《建筑物防雷设计规范》GB50057-944.1.10 中华人民共和国国家标准《电力工程电缆设计规范》GB50217-944.1.11 中华人民共和国国家标准《3~110KV高压配电装置设计规范》GB50060-924.1.12 中华人民共和国国家标准《电力装置的继电保护和自动装置设计规程》GB50062-924.1.13 中华人民共和国国家标准《通用用电设备配电设计规范》GB50055-934.1.14 中华人民共和国国家标准《电气装置安装工程电梯电气装置施工及验收规范》GB50182-934.1.15 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.1.16 中华人民共和国国家标准《工业与民用电力装置的接地设计规范》GBJ65-83GB50174-934.1.18 中华人民共和国国家标准《有线电视系统工程技术规范》GB50200-944.1.19 中华人民共和国国家标准《民用闭路监视电视系统工程技术规范》GB50198-944.1.20 中华人民共和国国家标准《工业电视系统工程设计规范》GBJ115-874.1.21 中华人民共和国国家标准《工业企业通信接地设计规范》GBJ79-854.1.22 中华人民共和国国家标准《工业企业通信设计规范》GBJ42-814.1.23 中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311-20004.1.24 中华人民共和国行业标准《工业企业程控用户交换机工程设计规范》CECS09:894.1.25 中华人民共和国行业标准《工业企业通信工程设计图形及文字符号标准》CECS37:914.2. 审查内容4.2.1 设计文件审查4.2.1.1 设计依据是否充分,是否有初步设计审查会议纪要.初步设计批文.建设单位对本专业施工图设计的要求及主管部门批文；4.2.1.2 施工图设计深度是否满足施工要求；4.2.1.3 签署.出图章及有关专业会签是否符合规定。
电气专业施工图设计审核要点建筑专业施工图设计审核要点（一）一一建筑方案深化阶段注：与工程相关的内容画2,并在审核意见处填写具体意见。
电气专业施工图设计审核要点建筑专业施工图设计审核要点（二）一一建筑条件图阶段注：与工程相关的内容画2,并在审核意见处填写具体意见。
建筑专业施工图设计审核要点（三）一一户型综合图阶段电气专业施工图设计审核要点注：与工程相关的内容画2,并在审核意见处填写具体意见。
电气专业施工图设计审核要点（四）一一施工图白图阶段工程名称审核人审核时间分项关键审核项审核意见总说明□ 工程概况中的建筑面积和层数与建筑专业一致。
□ 负荷分类和供电方式正确合理。
□ 各类建筑、各业态功率负荷计算满足任务书中要求的负荷密度指标，大型业态的功率要满足其特殊要求。
□ 设备安装、导线选择及敷设的说明与平面图和系统图中的表述一致。
□ 建筑节能措施说明不缺失。
□ 卫生间、厨房、洗衣机的插座与给排水管道不冲突。
□ 空调插座和空调预留洞位置统一合理，柜机和挂机插座安装咼度正确。
□ 房间灯位设置在照明区的中心或餐桌的正上方。
□ 阳台、露台的灯未漏设，且位置合理。
□ 开关位置合适，未安装在门后。
□ 多媒体箱位置合理，和户配电箱水平定位不重叠。
□ 弱电插座位置和数量符合设计任务书要求，与家具位置、散热器不冲突。
□ 户内对讲机位置合理，与开关、散热器不冲突。
其它：AVDU 绿都地产编号：LD-SJ-LC005-05版号：A/3页码：第4页共1页电气专业施工图设计审核要点□在平面图上明确卫生间局部等电位箱的位置，并且与暖气片、 水管的位置不冲突。
□ 在竖井和需要电气接地点处设置了接地点（提供了接地点的 详细做法）□ 防雷引下线的间距和建筑物的防雷等级匹配。
□ 屋顶设置和建筑物防雷等级相匹配的避雷带和避雷网格（提 供了避雷带和避雷网格的详细做法。
）□ 均压环的设置和建筑物的防雷等级匹配。
□ 配电箱尽量避开剪力墙、 框架柱、构造柱等混泥土竖向构件， 砌体墙厚超过箱体厚度。
电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。
它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。
审图是确保电气施工图的质量和合规性的关键步骤。
本文将详细介绍电气施工图审图的要点。
二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。
通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。
三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。
这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。
同时，应考虑系统的可扩展性和可维护性。
2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。
还应检查图纸中的标注、说明和细节是否清晰、完整。
3、设备选型：审图时应检查电气设备的选型是否合适。
这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。
4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。
同时，应线路的防护措施是否到位，以防止潜在的安全风险。
5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。
同时，应确保接地装置的可靠性和安全性。
6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。
还应图纸是否符合环保、能效等方面的要求。
7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。
审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。
四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。
2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。
3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。
4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。
电气专业审查要点本章包含内容如下：1基本规定2《建筑与市政工程抗震通用规范》GB550023《木结构通用规范》GB550054《燃气工程项目规范》GB550095《供热工程项目规范》GB550106《生活垃圾处理工程项目规范》GB550127《市容环卫工程项目规范》GB550138《园林绿化工程项目规范》GB550149《建筑节能与可再生能源利用通用规范》GB55015 10《建筑环境通用规范》GB5501611《建筑与市政工程无障碍通用规范》GB5501912《建筑给水排水与节水通用规范》GB5502013《既有建筑维护与改造通用规范》GB5502214《建筑电气与智能化通用规范》GB5502415《宿舍、旅馆建筑项目规范》GB5502516《特殊设施工程项目规范》GB5502817《安全防范工程通用规范》GB5502918《民用建筑通用规范》GB550316.1919 三网融合序号项目审查内容1基本规定1．通用规范和项目规范中与电气相关的设计条文应全部审查，包括但不限于本审查要点中所列的条文。
2．标准图集可作为参考，不应作为施工图审查最终判定依据。
3．有专项设计或二次深化设计的项目，主体设计图纸应明确专项设计或二次深化设计应达到的设计参数、技术要求，应留有专项设计或二次深化设计能达到的设计条件。
4．审查意见应明确所违反法律、法规和工程建设技术标准的具体名称及条文号，不应以个人的观点作为审查依据。
5．国家规范已明确要求设置的智能化系统，应提供智能化设计图纸，且深度应符合《建筑工程设计文件编制深度规定》的规定，除国家规范规定必须设置的智能化系统外，其他系统的建设可按建设者需求设置。
2《建筑与市政工程抗震通用规范》GB550025.1.12建筑的非结构构件及附属机电设备，其自身及与结构主体的连接，应进行抗震设防。
5.1.16建筑附属机电设备不应设置在可能致使其功能障碍等二次灾害的部位；设防地震下需要连续工作的附属设备，应设置在建筑结构地震反应较小的部位。
二、建筑电气专业施工图审查要点（一）强电方面1、设计文件审查：①设计文件编制的依据；②计算书是否符合要求；a.计算书内的系数和其他数据选用是否合理；b.负荷计算按“民规”JGJ/T16（3.4.5）（3.4.6）（3.4.7）要求计算，（应包括设备容量，需用系数，计算功率，补偿功率，功率因数，导线计算还应计算电流）；c.计算电流与保护开关，电线电缆选择是否符合要求;d.电压降计算（一般距离较远的和应急照明，道路照明，警卫照明+5%-10%，其他用电设备无特殊规定时为±5%）；e.计算照度及核算功率密度值，应符合“建筑照明设计标准”GB50034-2004第6.1节。
2、供配电、照明设计①用电负荷分级及供电要求。
“供配电系列设计规范”GB50052-95第（2.0.1）（2.0.2）（3.0.2）条；②选择导体截面应符合“低压配电设计规范”GB50054-95第2.2.2条。
并应遵守“电力工程电缆设计规范”GB50217-94；③配电线路的保护，应在短路电流对导体和连接产生热作用和机械作用造成危害之前切断短路电流。
“低压配电设计规范”GB50054-95第4.3.5条；④突然断电比过负荷造成的损失更大的线路，其过负荷保护应作用于信号而不应作用于切断电路。
“低压配电设计规范”GB5054-98第4.3.5条；⑤为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4.21条；⑥采用接地故障保护时，在建筑物内应做总等电位联结。
“低压配电设计规范”第4.4.4条；⑦当装设漏电电流动作保护电器时应能将其所保护的回路，所有带电导线断开。
“低压配电设计规范”GB50057-95第4.5.6条；⑧住宅供电系统的设计，应符合下列基本安全要求：a.应采用TT、TN-C-S,TN-S接地方式，并进行总等电位联结；b.电气线路应采用符合安全和防火要求的敷设方式配线，导线应采用铜线，每套住宅进户线截面不应小于10mm²，分支回路截面不应小于2.5mm²；c.每套住宅的空调电源插座、电源插座与照明，应分路设计；厨房电源插座和卫生间电源插座宜设置独立回路；d.除空调插座外，其他电源插座电路应设置漏电保护器；e.每套住宅应设置电源总断路器，并采用可同时断开相线和中性线的开关电器；f.设洗浴设备的卫生间应作等电位联结；g.每幢住宅的总电流进线断路器，应具有漏电器保护功能。
住宅建筑电气专业施工图审核要点一、设计说明重点审查1.所采用的设计标准是否正确，是否为现行有效版本，是否符合本工程实际；2.电力负荷的级别是否合理，应分别列出一级、二级负荷；自备发电机容量、启动方式；3.变配电所应包括：高、低压系统主结线形式及运行方式；继电保护装置种类及其选择原则、操作电源的配置情况；应急电源与正常电源防止并列运行的措施；计量方式：高供高量、高供低量、低供低量、集中电表；功率因数补偿方式；4.线路敷设应包括：配电线路穿越楼层、穿防火分区隔墙的防火封堵、防火隔断要求，高层建筑的电缆穿越变形缝敷设时的防火措施；消防配电线路的防火措施；爆炸和火灾危险环境线路的敷设要求；5.设备安装应包括：变配电所变压器、高低压柜的安装；特殊场所电气设备的防护等级要求；大型灯具的安装要求；6.防雷应包括：建筑物的防雷类别；建筑物防直击雷、防雷电波侵入、防雷击电磁脉冲的措施。
第一类防雷建筑物及第二类防雷建筑物防雷电感应的措施；防雷接闪器、引下线、接地装置的材料和敷设要求；防雷接地电阻值要求；7.接地应包括：低压配电系统的接地型式；接地装置电阻值要求；电源进线的重复接地要求；不间断电源输出端的中性线、金属电缆桥架、电缆沟内金属支架及灯具距地面高度小于2.4米的接地要求；弱电系统的接地要求；总等电位、局部等电位的设置要求；8.人防（如果有）应包括：人防电力负荷等级，备用电源来源；配电线路敷设、穿越防护密闭墙的处理要求；人防区域电源的重复接地要求；9.火灾自动报警系统应包括：系统保护对象的等级，消防控制室位置；消防联动、监控要求；火灾应急广播的主、备用扩音机容量，与背景音乐广播的关系；火灾警报装置的配置、安装方式；消防专用电话的设置要求；系统设备的安装位置，设备的安装高度；消防控制、通讯和警报线路的选型、敷设方式及防火措施；10.三网合一（电视、电话、网络）应包括：机房的位置；用户终端配置标准；线路选型、敷设方式；设备安装方式、高度；11.光纤入户系统及综合布线系统应包括：设计标准；楼层配线间、总配线间位置；线缆选型、敷设方式；设备选型、安装方式、安装高度；12.视频监控系统应包括：配置标准；线路选型、敷设方式；设备安装方式、安装高度；13.多功能访客对讲系统应包括：配置标准；线路选型、敷设方式；设备安装方式、安装高度；14.防火漏电监控系统的设置要求；15.总平电气线路的敷设要求；电气线路、管沟与其它专业管线管沟并行、交叉时的最小间距要求；电气线路在车道下敷设的保护措施；室外水下照明、音乐喷泉水泵等配电安全保护接地要求；道路照明、庭院照明、泛光照明等室外照明的管线选择、敷设和接地要求。

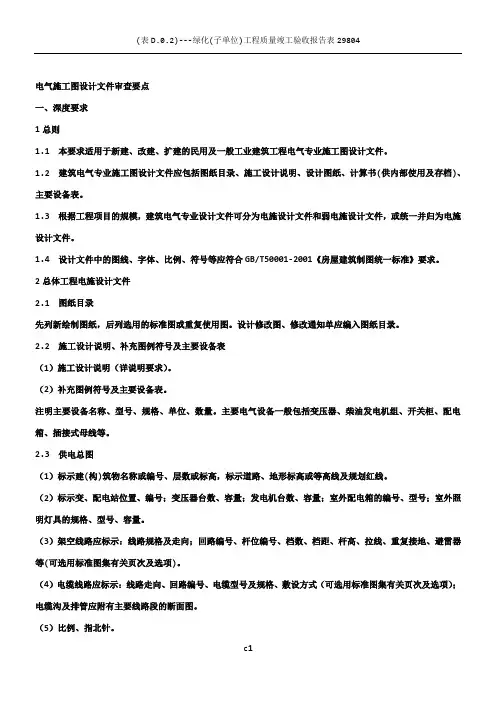

电气施工图设计文件审查要点一、深度要求1总则1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。
1.2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档)、主要设备表。
1.3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。
1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求。
2总体工程电施设计文件2.1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。
设计修改图、修改通知单应编入图纸目录。
2.2施工设计说明、补充图例符号及主要设备表（1）施工设计说明（详说明要求）。
（2）补充图例符号及主要设备表。
注明主要设备名称、型号、规格、单位、数量。
主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。
2.3供电总图（1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线。
（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。
（3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。
（4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。
（5）比例、指北针。
（6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。
2.4配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据Pe（或Pjs）、Ijs、Kc、CosΦ等参数。
电气专业施工图审查要点1. 引言本文档旨在对电气专业施工图进行审查时的要点进行详细说明，以帮助审查人员全面、系统地审查电气施工图。
2. 安全要求电气专业施工图的审查首要考虑的是安全要求。
以下是一些常见的安全要求事项：•电气设备的接地和短路保护是否满足国家标准和相关规范要求。
•电气线路的额定负载是否符合实际需求，并且是否有合适的过载保护措施。
•施工图中是否明确标注了有关电气设备的安全间距要求，以保证工作人员的安全。
•配电箱、开关箱等电气设备的选型是否合理，并且是否满足相关安全要求。
3. 线路设计电气专业施工图的线路设计是审查的重点之一。
以下是一些相关要点：•施工图中是否详细标注了电气线路的走向、截面尺寸、材料等信息。
•线路的布线是否合理，是否避免了交叉干扰、干扰他线的情况。
•施工图中是否明确标注了电气线路的线路编号、起止点等关键信息，以便后续维护和管理。
•线路的接线方式是否符合国家标准和行业规范，是否便于排查故障和维修。
4. 设备安装施工图中的设备安装也需要审查。
以下是一些相关要点：•设备的安装位置是否合理，是否符合设备的操作要求和维护要求。
•施工图中是否明确标注了设备的安装尺寸、固定方式、连接方式等关键信息。
•设备的接线方式是否符合国家标准和行业规范，接线是否牢固可靠。
•施工图中是否明确标注了设备周围的安全距离和通风要求。
5. 照明系统电气专业施工图中的照明系统也需要审查。
以下是一些相关要点：•施工图中是否明确标注了照明设备的位置、型号、功率等关键信息。
•照明设备的布光效果是否符合设计要求，是否能够满足使用需求。
•施工图中是否明确标注了照明设备的开关位置、控制方式等关键信息。
•照明系统的安装是否符合相关的电气安全要求。
6. 地址系统电气专业施工图中的地址系统也需要审查。
以下是一些相关要点：•施工图中是否明确标注了地址设备的位置、型号、通信方式等关键信息。
•地址设备的连接方式是否符合规范要求，是否能够实现信息的正确传输。
页码：第 1 页共1页建筑专业施工图设计审核要点（一）——建筑方案深化阶段工程名称审核人审核时间分项关键审核项审核意见强电部分□确定扩初阶段小区容量估算是否根据当地供电局有关文件执行，每户的用电容量是否与当地供电局的规定容量相符，需用系数取的是否过大。
□开闭所和高低压配电房的位置、尺寸、净高是否符合当地供电局的，是否有搬运设备的通道，设置地点是否小区在负荷中心，上层是否有卫生间等有积水的房间，是否对住户有影响。
开闭所的设置是否满足分期建设的要求。
□小区用电负荷等级划分是否正确，是否需要采用双电源供电，是采用双高压还是采用自带发电机，是否经济合理，居民用电和非居民用电是否分开（最终以供电局意见为准）。
□原则上多层(8F及以下)不设强、弱电竖井，高层、小高层均设强、弱电竖井，强、弱电竖井注意合理布局，节省建筑面积。
□高层住宅楼的配电干线主要有：插接式母线槽、预分支电缆、普通电力电缆。
根据建筑物的性质、用电负荷容量、安装环境等等确定配电干线形式是否经济合理。
□多,高层住宅小区配电系统接地型式是否经济合理，一般多层住宅小区采用箱变时采用TN-C-S系统。
消防及弱电智能化部分□消防监控中心设置地点是否合理，是否满足管理的要求。
□是否设置电信机房和电视机房，位置是否合理。
其它：页码：第 2 页共1页建筑专业施工图设计审核要点（二）——建筑条件图阶段工程名称审核人审核时间分项关键审核项审核意见平面图□变配电房的数量、位置、大小、层高满足规范要求及当地供电局的要求□按照需要设置发电机房□发电机房的位置、大小、层高满足规范要求□强、弱电井的位置、大小满足设备摆放的需求并大小合适□按要求设置消防监控室□消防监控室的位置、大小满足要求其它：建筑专业施工图设计审核要点（三）——户型综合图阶段工程名称审核人审核时间分项关键审核项审核意见户型综合图□户配电箱尽可能设置在入户门附近，定位准确，不影响用户使用和后装修。
□卫生间局部等电位箱的位置明确，并且与散热器、水管等位置不冲突。
□插座位置与家具、散热器位置没有冲突，数量符合设计任务书要求。
□洗衣机、冰箱插座未漏设，与相应家电位置相对应。
□厨房插座的位置和高度合适，与燃气设备不冲突，距燃气管道净距不小于0.3米。
页码：第 3 页共1页□卫生间、厨房、洗衣机的插座与给排水管道不冲突。
□空调插座和空调预留洞位置统一合理，柜机和挂机插座安装高度正确。
□房间灯位设置在照明区的中心或餐桌的正上方。
□阳台、露台的灯未漏设，且位置合理。
□开关位置合适，未安装在门后。
□多媒体箱位置合理，和户配电箱水平定位不重叠。
□弱电插座位置和数量符合设计任务书要求，与家具位置、散热器不冲突。
□户内对讲机位置合理，与开关、散热器不冲突。
其它：电气专业施工图设计审核要点（四）——施工图白图阶段工程名称审核人审核时间分项关键审核项审核意见总说明□工程概况中的建筑面积和层数与建筑专业一致。
□负荷分类和供电方式正确合理。
□各类建筑、各业态功率负荷计算满足任务书中要求的负荷密度指标，大型业态的功率要满足其特殊要求。
□设备安装、导线选择及敷设的说明与平面图和系统图中的表述一致。
□建筑节能措施说明不缺失。
□建筑物防雷、接地系统及安全措施说明与防雷接地平面图的表述一致。
页码：第 4 页共1页□电气图例表无缺项，安装方式正确合理。
强电系统图□竖向干线系统图和平面系统图中电缆的型号和电箱的标注要一致。
□电缆规格的选择满足载流量的需求，导线截面大小最经济。
□消防负荷的电缆采用耐火电缆，其他负荷采用一般阻燃电缆。
□断路器的整定电流合理，不宜过大。
□浪涌保护器的设置要合理经济。
□配电箱需加装消防模块的，分励脱扣装置在系统图中需明确。
□应急照明的强切要明确。
□漏电保护装置选择合理。
□系统图中要预留屋顶泛光照明回路和航空障碍灯回路。
□住宅户用电功率与户面积对应，厨房插座、卫生间插座、空调插座单独设回路，导线截面4mm2。
□住宅电梯和公共照明及其他公共用电设施按单元设置计量装置，计量装置的选择合适。
□会所在总配电箱处要设置CT式计量表，在各个分功能区要根据管理的需求设置计量装置。
□幼儿园在总配电箱处要设置CT式计量表。
□商业按任务书要求设置计量。
防雷与接地平面图□在接地平面图上明确总等电位箱的位置和接地测试点、外引连接线的位置。
页码：第 5 页共1页□在平面图上明确卫生间局部等电位箱的位置，并且与暖气片、水管的位置不冲突。
□在竖井和需要电气接地点处设置了接地点（提供了接地点的详细做法）□防雷引下线的间距和建筑物的防雷等级匹配。
□屋顶设置和建筑物防雷等级相匹配的避雷带和避雷网格（提供了避雷带和避雷网格的详细做法。
）□均压环的设置和建筑物的防雷等级匹配。
住宅户型平面图（电力照明）□配电箱尽量避开剪力墙、框架柱、构造柱等混泥土竖向构件，砌体墙厚超过箱体厚度。
□配电箱尽可能设置在入户门后，不影响用户使用和日后装修。
□插座的安装位置与家具的位置没有冲突，安装数量满足任务书的要求。
□洗衣机插座、冰箱插座不能漏设，和相应家电的位置对应。
□厨房插座的位置和高度要合适，不能和燃气设备冲突，距离燃气管道最少30CM。
□空调插座和空调洞口位置统一合理，柜机和挂机插座的安装高度正确。
□插座回路的连线和系统图一致。
□房间灯位是设置在照明区的中央位置或餐桌功能区的正上方。
□阳台、露台的灯不能漏设。
页码：第 6 页共1页□卫生间照明分二路控制（一路控制顶灯，另外一路控制墙上排气扇插座），卫生间排气扇插座安装位置要位于吊顶上方，标明预留接线盒。
□灯开关的位置合适，不能安装在门后，不影响用户使用。
住宅公共区平面（电力照明）□公共区域照明灯开关选用声光控开关或人体感应开关，电梯前室选用一般开关，楼梯间和楼梯前室设置声光控开关，与任务书的要求一致。
□从电井至户配电箱的管线敷设采用穿管暗敷，不采用桥架。
□电井设置了检修照明灯和插座。
□消防应急照明灯具若无特殊要求尽量采用带蓄电池的双头应急灯，设置位置合理，不影响装修美观。
□一层门口预留门禁系统220V用电。
□电梯井照明和插座的安装要有详细的安装说明。
□电井布置要有详细的布置大样图，尺寸与建筑专业一致，内部布置合理。
地下车库□桥架的规格选用经济合理，标明详细的规格和安装高度。
□线槽、桥架要与通风、给排水等专业仔细协调，尽量不设置在车道上方，确保通道高度不小于2200mm。
□若结构形式采用无梁楼盖，线槽和桥架不应与柱头冲突。
□地下室电气管线穿梁或再剪力墙上留洞（或套管）位置要详细标注在电气图中，并同时标注在结构图中。
□地下车库照明按防火分区进行照明配电，灯具采用荧光灯,均匀布置，不宜过密，满足照度需求。
页码：第 7 页共1页平面图（电力照明□灯具的布置要与车库顶板梁位对照。
□车道灯具与车位灯具采用不同照明回路供电，控制方式采用节能控制方式。
□车道灯具的长轴应同车行方向平行。
□车库的应急照明灯采用双头应急灯，柱上布置，不宜过密。
□配电箱尽可能设置隐蔽处挂墙明装，若落地安装需考虑防水措施。
□风机、污水泵电源箱和控制箱设置在设备附近，并且容量和位置要与暖通、水专业图纸一致。
□地下非机动车库的照明设置合理。
□地下非机动车库的充电插座主机预留了开关箱，且位置合理。
□有人防设计□在电气平面图中要明确电缆防爆井的位置，与建筑平面图一致，且位置要合理。
□当人防的建筑面积之和大于5000m2时，要按规范的要求设置柴油电站。
□人防工程战时的照明设计要参照平时的照明平面图设计，尽量利用平时照明。
□人防工程中战时和平时所有的电力、消防线路穿管及预埋管要采用SC管，不得采用塑料管。
□平时的设备用房与战时结构不冲突。
会所平面图（电力照明□配电箱尽可能设置在电井内，若无电井，选择在公共区间隐蔽处暗装，底边距楼地面板1.8米，户箱的留洞尺寸要大于箱体尺寸，满足施工要求。
□嵌墙安装配电箱尽量避开剪力墙、框架柱、构造柱等混泥土竖向构件，砌体墙厚超过箱体厚度。
□部分功能区的照明和插座的布置可考虑在后期装修时布置，但前期必须预留足够的回路数。
页码：第 8 页共1页□应急照明在平面图中必须显示满足蓝图审查的需求。
□根据采用的空调形式选择相应的配电形式。
幼儿园平面图（电力照明□配电箱尽可能设置在电井内，若无电井，选择在公共区间隐蔽处暗装，底边距楼地面板1.8米，户箱的留洞尺寸要大于箱体尺寸，满足施工要求。
□暗装配电箱尽量避开剪力墙、框架柱、构造柱等混泥土竖向构件，砌体墙厚超过箱体厚度。
□室内所有灯具（应急照明灯具除外）均采用节能荧光灯。
卫生间照明分二路控制（一路控制顶灯，另外一路控制墙上排气扇插座），卫生间排气扇插座安装位置要位于吊顶上方，标明预留接线盒。
□医务室、隔离室、晨检室、消毒间需设置紫外线灯具，紫外线灯具开关距地1.8米。
□公共走道采用吸顶灯，采用单联开关控制。
□空调插座和空调洞口位置统一合理，柜机和挂机插座的安装高度正确。
□插座的安装位置与暖气片的位置不冲突。
商业平面图（电力照明□配电箱尽可能设置在电井内，若无电井，选择在公共区间隐蔽处暗装，底边距楼地面板1.8米，户箱的留洞尺寸要大于箱体尺寸，满足施工要求。
□暗装配电箱尽量避开剪力墙、框架柱、构造柱等混泥土竖向构件，砌体墙厚超过箱体厚度。
□桥架的规格选用经济合理，标明详细的规格和安装高度。
□桥架的路径与风管、水管不冲突。
□部分功能区的照明和插座的布置可考虑在后期装修时布置，但前期必须预留足够的回路数。
□应急照明在平面图中必须显示满足蓝图审查的需求。
页码：第 9 页共1页□根据采用的空调形式选择相应的配电形式。
□防火卷帘、风机、空调分机的配电与其他相关专业一致。
□在地下一层要预留出至室外照明的穿线管，预埋数据线套管及电源套管以供商场促销之用。
消防报警、弱电□户多媒体箱的设置合理，不能和户配电箱上下布置。
□弱电插座的位置和数量满足任务书的要求，与家具位置不冲突。
□户内对讲机的位置合理，与其他设备不冲突。
□户内需预埋的弱电管线要明确，合理。
□住宅楼内楼层无消防联动装置情况下不设消防自动报警装置，住宅的公共走道部分不设置消防广播系统。
□公共区域消防报警设备的安装位置合理，不影响装修美观。
□强电部分需要的消防模块在消防系统图和平面图中要有显示。
□消防信号线路，每个回路所带的编码数要满足需求的最大量。
□公共区间及地下车库的火灾报警探测器按规范设置，不宜过密。
□消防报警主机的设置要满足分期设置的要求。
□电梯机房预留了考虑了电梯轿厢监控和电梯迫降、电梯5方对讲的管道□地下车库的电梯大厅和楼梯的门设计了加装门禁管道。
□车库消防探测器若无特殊要求，采用感温探测器。
□车库感温探测器要结合结构梁板的位置布置，满足探测半径的需求，不能过密。
页码：第 10 页共1页其它：。
