戴维宁定理有源二端网络等效参数的测定

实验一 戴维宁定理——有源二端网络等效参数的测定一．实验目的1．验证戴维宁定理、诺顿定理的正确性，加深对该定理的理解； 2．掌握测量有源二端网络等效参数的一般方法。

二．实验原理1．戴维宁定理戴维宁定理指出：任何一个有源二端网络，总可以用一个电压源U S 和一个电阻R S 串联组成的实际电压源来代替，其中：电压源U S 等于这个有源二端网络的开路电压U OC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。

U S 、R S 和I S 、R S 称为有源二端网络的等效参数。

2．有源二端网络等效参数的测量方法 (1)开路电压、短路电流法在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U OC , 然后再将其输出端短路，测其短路电流I S Ｃ，且内阻为：SCOCS I U R =。

若有源二端网络的内阻值很低时，则不宜测其短路电流。

(2)伏安法一种方法是用电压表、电流表测出有源二端网络的外特性曲线，如图1-1所示。

开路电压为U OC ，根据外特性曲线求出斜率tg φ，则内阻为：IUR ∆∆==φtg S 。

另一种方法是测量有源二端网络的开路电压U OC ，以及额定电流I N 和对应的输出端额定电压U N ，如图1-1所示，则内阻为：NNOC S I U U R -=。

(3)半电压法如图1-2所示，当负载电压为被测网络开路电压U OC 一半时，负载电阻R L 的大小（由电阻箱的读数确定）即为被测有源二端网络的等效内阻R S 数值。

(4)零示法在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，U U NI NU I UI SC图6-1V 图6-2U SU OCU OC有源网络V有源网络图1-1图1-2为了消除电压表内阻的影响，往往采用零示测量法，如图1-3所示。

零示法测量原理是用一低内阻的恒压源与被测有源二端网络进行比较，当恒压源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”，然后将电路断开，测量此时恒压源的输出电压U ，即为被测有源二端网络的开路电压。

戴维南定理─有源二端网络等效参数的测定(实验报告)实验二、戴维南定理─有源二端网络等效参数的测定实验时间：2018年5月9 日（必须填写）9(2) 伏安法 用电压表、电流表测出有源二端网络的外特性如图3-1所示。

根据外特性曲线求出斜率tg φ，则内阻R O =tg φ=SCOCI U ΔIΔU =用伏安法，主要是测量开路电压及电流为额定值I N 时的输出端电压值U N ，则内阻为R O =NNOCI UU -若二端网络的内阻值很低时，则不宜测其短路电流。

图3-1图 3-2(3) 半电压法(a) (b)图3-4【实验主要过程】（应包括主要实验步骤、观察到的现象、变化的规律以及相应的解释等）1. 用开路电压、短路电流法测定戴维南等效电路的UOC 和R。

按图3-4(a)电路接入稳压电源ES 和恒流源IS及可变电阻箱RL ，测定 UOC和R。

2. 负载实验按图3-4(a)改变RL阻值，测量有源二端网络的外特性。

3. 验证戴维南定理用一只1KΩ的电位器，将其阻值调整到等于的等效内阻R0或称网络的入端电阻Ri。

【数据表格】（画出数据表格，写明物理量和单位）表3-2UOC (v) ISC(mA) R=UOC/ISC(Ω)4.03 12.06 334.16表3-3（负载试验）RL(Ω) 0 ∞U(v) 0.27 1.26 1.36 1.44 1.56 1.67 1.74 1.86I(mA) 11.51 8.33 8.03 7.81 7.45 7.12 6.91 6.53表3-3（验证戴维南定理）RL(Ω) 0 ∞U(v) 2.61 2.68 2.74 2.81 2.85 2.90 2.95 3.01I(mA) 4.10 3.90 3.72 3.52 3.41 3.29 3.13 2.95 【数据处理及结果】。

实验一 戴维宁定理——有源二端网络等效参数的测定一．实验目的1．验证戴维宁定理、诺顿定理的正确性，加深对该定理的理解； 2．掌握测量有源二端网络等效参数的一般方法。

二．实验原理1．戴维宁定理和诺顿定理戴维宁定理指出：任何一个有源二端网络，总可以用一个电压源U S 和一个电阻R S 串联组成的实际电压源来代替，其中：电压源U S 等于这个有源二端网络的开路电压U OC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。

诺顿定理指出：任何一个有源二端网络，总可以用一个电流源I S 和一个电阻R S 并联组成的实际电流源来代替，其中：电流源I S 等于这个有源二端网络的短路电源I SC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。

U S 、R S 和I S 、R S 称为有源二端网络的等效参数。

2．有源二端网络等效参数的测量方法 (1)开路电压、短路电流法在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U OC , 然后再将其输出端短路，测其短路电流I S Ｃ，且内阻为：SCOCS I U R =。

若有源二端网络的内阻值很低时，则不宜测其短路电流。

(2)伏安法一种方法是用电压表、电流表测出有源二端网络的外特性曲线，如图1-1所示。

开路电压为U OC ，根据外特性曲线求出斜率tg φ，则内阻为：IUR ∆∆==φtg S 。

另一种方法是测量有源二端网络的开路电压U OC ，以及额定电流I N 和对应的输出端额定电压U N ，如图1-1所示，则内阻为：NNOC S I U U R -=。

(3)半电压法如图1-2所示，当负载电压为被测网络开路电压U OC 一半时，负载电阻R L 的大小（由电阻箱的读数确定）即为被测有源二端网络的等效内阻R S 数值。

UU N U(4)零示法在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，往往采用零示测量法，如图1-3所示。

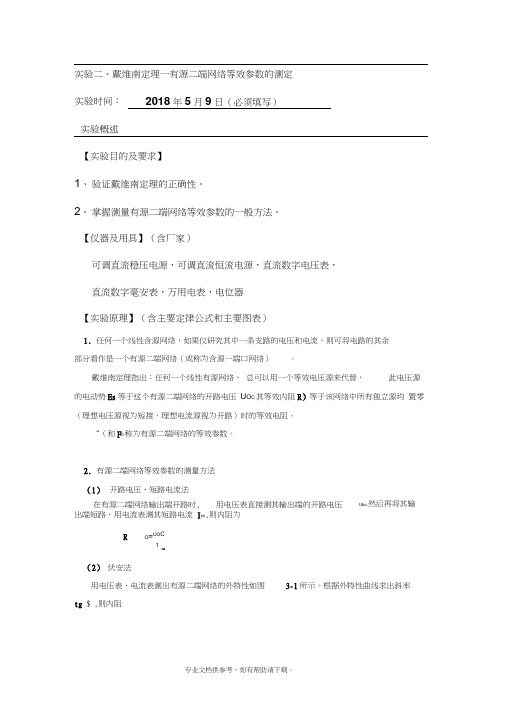

实验二、戴维南定理一有源二端网络等效参数的测定实验时间：2018年5月9日（必须填写）实验概述【实验目的及要求】1、验证戴维南定理的正确性。

2、掌握测量有源二端网络等效参数的一般方法。

【仪器及用具】（含厂家）可调直流稳压电源，可调直流恒流电源，直流数字电压表，直流数字毫安表，万用电表，电位器【实验原理】（含主要定律公式和主要图表）1.任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。

戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势Es等于这个有源二端网络的开路电压U O C其等效内阻R）等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。

“（和F0称为有源二端网络的等效参数。

2.有源二端网络等效参数的测量方法（1）开路电压、短路电流法在有源二端网络输出端开路时, 用电压表直接测其输出端的开路电压Ubo,然后再将其输出端短路，用电流表测其短路电流I sc,则内阻为R O=U O C1sc（2）伏安法用电压表、电流表测出有源二端网络的外特性如图3-1所示。

根据外特性曲线求出斜率tg $ ,则内阻O=tg °=△ U = U OC△ I1SC用伏安法，主要是测量开路电压及电流为额定值I N 时的输出端电压值 U,则内阻为若二端网络的内阻值很低时，则不宜测其短路电流。

⑶半电压法如图3-2所示，当负载电压为被测网络开路电压一半时， 负载电阻（由电阻箱的读数确定） 即为被测有源二端网络的等效内阻值。

实验内容【实验方案设计】（主要测量及调节方法）被测有源二端网络如图3-4（a ）所示。

图3-4图3-1图3-2(a)(b【实验主要过程】（应包括主要实验步骤、观察到的现象、变化的规律以及相应的解释等）1.用开路电压、短路电流法测定戴维南等效电路的U O和R）。

按图3-4（a）电路接入稳压电源E和恒流源I s及可变电阻箱R,测定U。

戴维南定理─有源⼆端⽹络等效参数的测定（实验报告）实验⼆、戴维南定理⼀有源⼆端⽹络等效参数的测定实验时间：2018年5⽉9⽇（必须填写）实验概述【实验⽬的及要求】1、验证戴维南定理的正确性。

2、掌握测量有源⼆端⽹络等效参数的⼀般⽅法。

【仪器及⽤具】（含⼚家）可调直流稳压电源，可调直流恒流电源，直流数字电压表，直流数字毫安表，万⽤电表，电位器【实验原理】（含主要定律公式和主要图表）1.任何⼀个线性含源⽹络，如果仅研究其中⼀条⽀路的电压和电流，则可将电路的其余部分看作是⼀个有源⼆端⽹络（或称为含源⼀端⼝⽹络）。

戴维南定理指出：任何⼀个线性有源⽹络，总可以⽤⼀个等效电压源来代替，此电压源的电动势Es等于这个有源⼆端⽹络的开路电压U O C其等效内阻R）等于该⽹络中所有独⽴源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。

“（和F0称为有源⼆端⽹络的等效参数。

2.有源⼆端⽹络等效参数的测量⽅法（1）开路电压、短路电流法在有源⼆端⽹络输出端开路时, ⽤电压表直接测其输出端的开路电压Ubo,然后再将其输出端短路，⽤电流表测其短路电流I sc,则内阻为R O=U O C1sc（2）伏安法⽤电压表、电流表测出有源⼆端⽹络的外特性如图3-1所⽰。

根据外特性曲线求出斜率tg $ ,则内阻O=tg °=△ U = U OC△ I1SC⽤伏安法，主要是测量开路电压及电流为额定值I N 时的输出端电压值 U,则内阻为若⼆端⽹络的内阻值很低时，则不宜测其短路电流。

⑶半电压法如图3-2所⽰，当负载电压为被测⽹络开路电压⼀半时，负载电阻（由电阻箱的读数确定）即为被测有源⼆端⽹络的等效内阻值。

实验内容【实验⽅案设计】（主要测量及调节⽅法）被测有源⼆端⽹络如图3-4（a ）所⽰。

图3-4图3-1图3-2(a)(b【实验主要过程】（应包括主要实验步骤、观察到的现象、变化的规律以及相应的解释等）1.⽤开路电压、短路电流法测定戴维南等效电路的U O和R）。

实验二、戴维南定理有源二端网络等效参数的测定一、实验目的1．验证戴维南定理的正确性2．掌握测量有源二端网络等效参数的一般方法。

二、原理说明及测量方法1．任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。

戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，次电压源的电动势Es等于这个有源二端网络的开路电压Uoc，其等效内阻Ro等于该网络中所有独立源都置零（理想电压源短路，理想电流源开路）时的等效电阻。

Uoc和Ro称为有源二端网络的等效参数。

2.有源二端网络等效参数的测量方法（1）开路电压法、短路电流法（二端网络内阻很低时，不宜采用此法）在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再用电流表直接接到输出端测其短路电流Isc，则内阻Ro为表3-1（2）伏安法用电压表、电流表测出有源二端网络的外特性如图3-1所示。

根据外特性曲线求出斜率tg，则内阻Ro为图3-1伏安法主要测量开路电压及电流为额定值I N时的输出端电压U N，则内阻为(3)半电压法如图3-2所示，当负载电压为被测网络开路电压一半时，负载电阻R L即为被测有源二端网络的等效内阻值。

图3-2（4）零示法在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，采用零示测量法，如图3-3所示。

图3-3原理：用一低内阻稳压电源于被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“ 0”，然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压Uoc。

图3-4（a）图3-4b）三、实验仪器及材料1．可调直流稳压电源GP-4303TP2．电路原理试验箱KHDL-33．台式万用表DM-441B四、实验内容及步骤实验电路如图3-4（a）所示。

实验一 戴维宁定理——有源二端网络等效参数的测定一．实验目的1．验证戴维宁定理、诺顿定理的正确性，加深对该定理的理解； 2．掌握测量有源二端网络等效参数的一般方法。

二．实验原理1．戴维宁定理和诺顿定理戴维宁定理指出：任何一个有源二端网络，总可以用一个电压源U S 和一个电阻R S 串联组成的实际电压源来代替，其中：电压源U S 等于这个有源二端网络的开路电压U OC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。

诺顿定理指出：任何一个有源二端网络，总可以用一个电流源I S 和一个电阻R S 并联组成的实际电流源来代替，其中：电流源I S 等于这个有源二端网络的短路电源I SC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。

U S 、R S 和I S 、R S 称为有源二端网络的等效参数。

2．有源二端网络等效参数的测量方法 (1)开路电压、短路电流法在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U OC , 然后再将其输出端短路，测其短路电流I S Ｃ，且内阻为：SCOCS I U R =。

若有源二端网络的内阻值很低时，则不宜测其短路电流。

(2)伏安法一种方法是用电压表、电流表测出有源二端网络的外特性曲线，如图1-1所示。

开路电压为U OC ，根据外特性曲线求出斜率tg φ，则内阻为：IUR ∆∆==φtg S 。

另一种方法是测量有源二端网络的开路电压U OC ，以及额定电流I N 和对应的输出端额定电压U N ，如图1-1所示，则内阻为：NNOC S I U U R -=。

(3)半电压法如图1-2所示，当负载电压为被测网络开路电压U OC 一半时，负载电阻R L 的大小（由电阻箱的读数确定）即为被测有源二端网络的等效内阻R S 数值。

UU N U(4)零示法在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，往往采用零示测量法，如图1-3所示。

实验三 戴维南定理——有源二端网络等效参数的测定一、实验目的: １．验证戴维南定理的正确性，加深对该定理的理解。

２．学习有源二端网络等效参数的测量方法。

二．实验仪器设备: 1.直流电压表1只 2.直流毫安表1只 3. 恒压源（可调）1个 4．恒源流（可调）1个5．可变电阻箱1个 6．实验电路板 1块三、实验原理与说明戴维南定理指出：任何一个有源二端网络，总可以用一个电压源U S 和一个电阻R S 串联组成的实际电压源来代替（图1-3-1中a ）、b)），其中：电压源U S 等于这个有源二端网络的开路电压 U OC （图1-3-1中c ））, 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O （图1-3-1中d)）。

U S 、R S 称为有源二端网络的等效参数。

四．实验内容与步骤1．测量有源二端网络的等效参数被测有源二端网络如图1-3-6所示，接入稳压源U S ＝12V 和恒流源I S ＝20mA 。

开关S 1打到向上位置，开关S 2打到“断”位置，测A 、B 两点的电压即为U OC ；线性有源二端 网络任意负载线性有 源二端 网络无源二端网络任意负载I a+-bbbba aa +++---U U U IUoc +-(a)(b)(c)(d)图1-3-1戴维南等效电路原理R o R soc R L330510510101k -+-U sI sS 1S 2通断＋－ΩΩΩΩΩ图1-3-6　实验电路图ABC （电流插孔）开关S 1打到向下位置，开关S 21仍然打到“断”位置，将电流表的插头插入电流插孔C 处，可测得短路电流I SC ，则R S ＝U OC ／I sc ，填入表1-3-1。

2．负载实验按表1－3－2要求，在实验箱上选择相应数值的电阻作为R Ｌ，分别接入A 、B 处（开关S 21仍然打到“断”位置），测量其电流（从插孔C 处测量）以及R Ｌ两端电压，即测量有源二端网络的外特性，填入表1-3-2。
