戴维宁定理七种例题
例1 利用戴维宁定理求下图所示电路中的电压U0
图1
分析:断开待求电压所在的支路(即3Ω电阻所在支路)，将剩余一端口网络化为戴维宁等效电路，需要求开路电压Uoc和等效电阻Req。

(1)求开路电压Uoc，电路如下图所示
由电路联接关系得到，Uoc=6I+3I，求解得到，I=9/9=1A，所以Uoc=9V (2)求等效电阻Req。

上图电路中含受控源，需要用第二(外加电源法(加电压求电流或加电流求电压))或第三种(开路电压，短路电流法)方法求解，此时独立源应置零。

法一:加压求流，电路如下图所示，
根据电路联接关系，得到U=6I+3I=9I(KVL)，I=I0´6/(6+3)=(2/3)I0(并联分流)，所以U=9´(2/3)I0=6I0，Req=U/I0=6Ω
法二:开路电压、短路电流。

开路电压前面已求出，Uoc=9V，下面需要求短路电流Isc。

在求解短路电流的过程中，独立源要保留。

电路如下图所示。

根据电路联接关系，得到6I1+3I=9(KVL)，6I+3I=0(KVL)，故I=0，得到Isc=I1=9/6=1.5A(KCL)，所以Req=Uoc/Isc=6Ω
最后，等效电路如下图所示
根据电路联接，得到
注意:
计算含受控源电路的等效电阻是用外加电源法还是开路、短路法，要具体问题具体分析，以计算简便为好。

对于任何一个含源二端网络都可以用一个电源来代替,其电源电动势E等于其含源二端网络的开路电压,其内阻R等于含源二端网络内所有电动势为零时的输入电阻,这就是戴维南定理.","force_purephv":"0","gnid":"92556239629d7cecd","highlight":{"ab_ta g_A":{"src":"kuaizixun_keywords_A","words":[{"index":50,"word":"内阻"},{"index":39,"word":"二端网络"},{"index":30,"word":"电动势"},{"index":21,"word":"电源"}]},"ab_tag_B":{"src":"kuaizixun_keywords_B","words":[{"index":50,"word ":"内阻"},{"index":39,"word":"二端网络"},{"index":30,"word":"电动势"},{"index":21,"word":"电源"}]}},"img_data":[{"flag":2,"img":[]}],"pat":"mass_model_adver,art_src_6,fts 2,sts0","powerby":"pika","pub_time":1574885731610,"rawurl":"http://zm. /ece8b7f69391c355ce27de98cb114a3b","redirect":0,"rptid": "611f0af7fbc1e915","src":"文学旅游生活","tag":[],"title":"戴维南定理的内容是什么?戴维南定理的例题_ ：可将任一复杂的集总参数含源线性时不变二端网络等效为一个简单的二端网络的定理. 对于任意含独立源,线性电阻和线性受控源的单口网络(二端网络),都可以用一个电压源与电阻相串联的单口网络(二端网络)来等效.这个电压源的电压...戴维南定理例题：戴维南定理是一个很实用的定理.虽然这样的题,你可以一步一步简化这个电路图,最终得到最简的形式求得所需的电压值.(这题这样做样还简单一些)但是如果这个电路更复杂类似桥式电路,就无法用化简的方法直接求答案了,只能用戴维...用戴维南定理求习题7-20图所示电路中的电流I0. - 上学吧找答案：首先,找Rth(也就是R0)当找Rth时.所有线性时不变的电压源,视为短路(一条直线).R不考虑,因为R是负载,戴维南定律只看出了负载以外的电路.所以,当把48V和60V 换成直线之后,可以看到12ohm和6ohm的电阻成并联,并联求出...求助.戴维南定理解题步骤._ ：运用戴维南定理解题的步骤概括为:1、分2、求E 3、求r 4、合分别配以相应的图形步骤(1) 把电路分为待求支路和有源二端网络两部分.(2) 把待求支路移开,求出有源二端网络的开路电压Uab (3) 将网络内各电源除去,仅保留电源内阻,求出网络两端的等效电阻Rab (4) 画出有源二端网络的等效电路,等效电路中电源的电动势E0=Uab,电源的内阻r0=Rab,然后在等效电路两端接入待求支路,则待求支路的电流为I= E0/( r0+R)【戴维南定理的内容以及解题步骤】：在计算戴维南等效电路时,必须联立两个由电阻及电压两个变量所组成的方程式,这两个方程式可经由下列步骤来获得: 1. 在AB两端开路(在没有任往外电流输出,亦即当AB点之间的阻抗无限大)的状况下计算输出电压VAB,此...戴维南定理是什么,解题步骤是哪些_ ：戴维南等效是关于电压源的等效:故此:第一步:将待求电路与外电路断开,求待求电路等效端口处的开路电压;第二步:将待求电路中所有电压源短路(直接用导线短接代替),将所有电流源开路(直接断开),化解纯电阻电路,求得内阻.(注:含受控源可参考百度文档:应用戴维南定理求解线性含受控源电路) 第三步:根据求得的开路电压和内阻画出等效电路即可.戴维南定理题?_ ：开路电压就是R0与R1分压, Uo=Us*R1/(R0+R1),等效电阻就是R0//R1,有了这个戴维南等效,计算I2和U就太容易了.。

实验三：戴维宁等效电路仿真设计1、实验目的掌握用一个电压源和电阻的串联组合将一个含独立电源，线性电阻和受控源的一端口的等效变换，从而简单易行地计算各种形式的电流，电压，电阻，功率等。

验证戴维南定理的正确性。

2、仿真电路设计原理任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将连电路的其余部分看做是一个有源二端网络（或称为含源一端口网络）。

戴维宁定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的电路电压U Th，其等效内阻R Th等于该网络中所有独立电源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。

3 Multisim仿真设计内容和步骤：例题：求下图的戴维宁等效电路理论分析：等效电阻为下图：R Th =Ω=+⨯=+4116124112||4 等效电压如下图：我们设定两个回路电流i 1,i 2, 则根据回路法可得：0)(12432211=-++-II IA I 22-=A I 5.01=所以戴维宁等效电压为：V I I V Th 30)0.25.0(12)(1221=+=-=V所以戴维宁等效电路为：3、建立电路仿真图电路图：等效电压测试电路图：等效电阻测试电路图为：测试结果与计算值完全一致。

4、结果与误差分析戴维南等效电路无法一下子就求的，通过电路转换如测试等效电阻时，需将电源略去等，从而有效计算测量所需数值，通过计算等效电阻和等效电压，从而得到等效电路，由此证明了一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电压源和电阻的串联组合等效变换。

2、理论计算结果与仿真测量结果没有误差。

5．设计总结1、在本实验中我遇到的第一个问题是在连接好原件进行测量时无法测量，原因是未接地，经过接地后这个问题得以解决，它让我了解了在这个仿真系统中还是很多地方与实际连接中有很大的差异，接地原件就很好的表现了这一点。

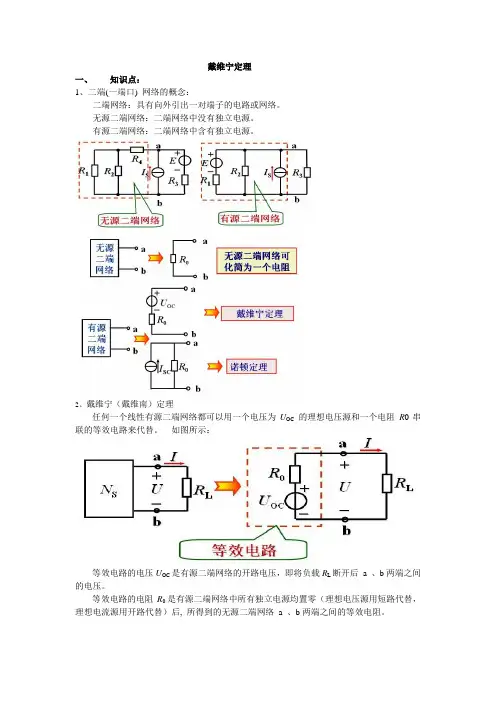

戴维宁定理一、知识点：1、二端(一端口) 网络的概念：二端网络：具有向外引出一对端子的电路或网络。

无源二端网络：二端网络中没有独立电源。

有源二端网络：二端网络中含有独立电源。

2、戴维宁（戴维南）定理任何一个线性有源二端网络都可以用一个电压为U OC的理想电压源和一个电阻R0串联的等效电路来代替。

如图所示：等效电路的电压U OC是有源二端网络的开路电压，即将负载R L断开后 a 、b两端之间的电压。

等效电路的电阻R0是有源二端网络中所有独立电源均置零（理想电压源用短路代替，理想电流源用开路代替）后, 所得到的无源二端网络 a 、b两端之间的等效电阻。

二、 例题：应用戴维南定理解题：戴维南定理的解题步骤：1.把电路划分为待求支路和有源二端网络两部分，如图1中的虚线。

2.断开待求支路，形成有源二端网络（要画图），求有源二端网络的开路电压YOX 。

3.将有源二端网络内的电源置零，保留其内阻（要画图），求网络的入端等效电阻Pαβ。

4.画出有源二端网络的等效电压源，其电压源电压Y∑=YOX （此时要注意电源的极性），内阻P0=Pαβ。

5.将待求支路接到等效电压源上，利用欧姆定律求电流。

例1：电路如图，已知U 1=40V ，U 2=20V ，R 1=R 2=4Ω，R 3=13 Ω，试用戴维宁定理求电流I 3。

解：(1) 断开待求支路求开路电压U OCU OC = U 2 + I R 2 = 20 +2.5 ⨯ 4 =30V或： U OC = U 1 – I R 1 = 40 –2.5 ⨯ 4 = 30VU OC 也可用叠加原理等其它方法求。

(2) 求等效电阻R 0将所有独立电源置零（理想电压源用短路代替，理想电流源用开路代替）(3) 画出等效电路求电流I 3例2：试求电流 I 1A 5.24420402121=+-=+-=R R U U I Ω=+⨯=221210R R R R R A 21323030OC 3=+=+=R R UI解：(1) 断开待求支路求开路电压U OCU OC = 10 – 3 ⨯ 1 = 7V(2) 求等效电阻R0R0 =3 Ω(3) 画出等效电路求电流I3解得：I1 = 1. 4 A 【例3】用戴维南定理计算图中的支路电流I3。

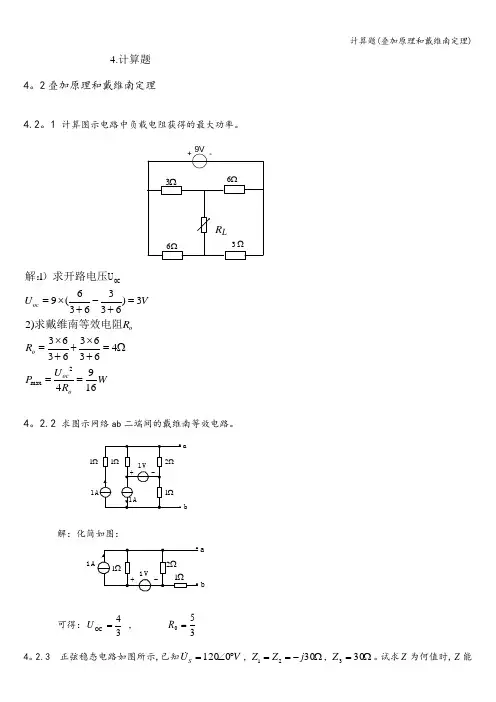

4.计算题4。
