戴维宁定理典型例题

戴维宁定理例题例1 运用戴维宁定理求下图所示电路中的电压U0图1剖析：断开待求电压地址的支路（即3Ω电阻地址支路），将剩下一端口网络化为戴维宁等效电路，需恳求开路电压U oc和等效电阻R eq。

（1）求开路电压U oc，电路如下图所示由电路联接联络得到，U oc=6I+3I，求解得到，I=9/9=1A，所以U oc=9V（2）求等效电阻R eq。

上图电路中含受控源，需求用第二（外加电源法（加电压求电流或加电流求电压））或第三种（开路电压，短路电流法）办法求解，此刻独立源应置零。

法一：加压求流，电路如下图所示，依据电路联接联络，得到U=6I+3I=9I（KVL），I=I0´6/(6+3)=(2/3)I0（并联分流），所以U=9´(2/3)I0=6I0，R eq=U/I0=6Ω法二：开路电压、短路电流。

开路电压前面已求出，U oc=9V，下面需恳求短路电流I sc。

在求解短路电流的进程中，独立源要保存。

电路如下图所示。

依据电路联接联络，得到6I1+3I=9（KVL），6I+3I=0（KVL），故I=0，得到I sc=I1=9/6=1.5A（KCL），所以R eq=U oc/I sc=6Ω终究，等效电路如下图所示依据电路联接，得到留心：核算含受控源电路的等效电阻是用外加电源法仍是开路、短路法，要详细疑问详细剖析，以核算简练为好。

戴维南定理典型例子戴维南定理指出，等效二端网络的电动势E等于二端网络开路时的电压，它的串联内阻抗等于网络内部各独立源和电容电压、电感电流都为零时，从这二端看向网络的阻抗Zi。

设二端网络N中含有独立电源和线性时不变二端元件（电阻器、电感器、电容器），这些元件之间可以有耦合，即可以有受控源及互感耦合；网络N的两端ɑ、b接有负载阻抗Z（s），但负载与网络N内部诸元件之间没有耦合，U（s）=I（s）/Z（s）。

当网络N中所有独立电源都不工作（例如将独立电压源用短路代替，独立电流源用开路代替），所有电容电压和电感电流的初始值都为零的时候，可把这二端网络记作N0。

戴维宁定理七种例题
例1 利用戴维宁定理求下图所示电路中的电压U0
图1
分析:断开待求电压所在的支路(即3Ω电阻所在支路)，将剩余一端口网络化为戴维宁等效电路，需要求开路电压Uoc和等效电阻Req。

(1)求开路电压Uoc，电路如下图所示
由电路联接关系得到，Uoc=6I+3I，求解得到，I=9/9=1A，所以Uoc=9V (2)求等效电阻Req。

上图电路中含受控源，需要用第二(外加电源法(加电压求电流或加电流求电压))或第三种(开路电压，短路电流法)方法求解，此时独立源应置零。

法一:加压求流，电路如下图所示，
根据电路联接关系，得到U=6I+3I=9I(KVL)，I=I0´6/(6+3)=(2/3)I0(并联分流)，所以U=9´(2/3)I0=6I0，Req=U/I0=6Ω
法二:开路电压、短路电流。

开路电压前面已求出，Uoc=9V，下面需要求短路电流Isc。

在求解短路电流的过程中，独立源要保留。

电路如下图所示。

根据电路联接关系，得到6I1+3I=9(KVL)，6I+3I=0(KVL)，故I=0，得到Isc=I1=9/6=1.5A(KCL)，所以Req=Uoc/Isc=6Ω
最后，等效电路如下图所示
根据电路联接，得到
注意:
计算含受控源电路的等效电阻是用外加电源法还是开路、短路法，要具体问题具体分析，以计算简便为好。

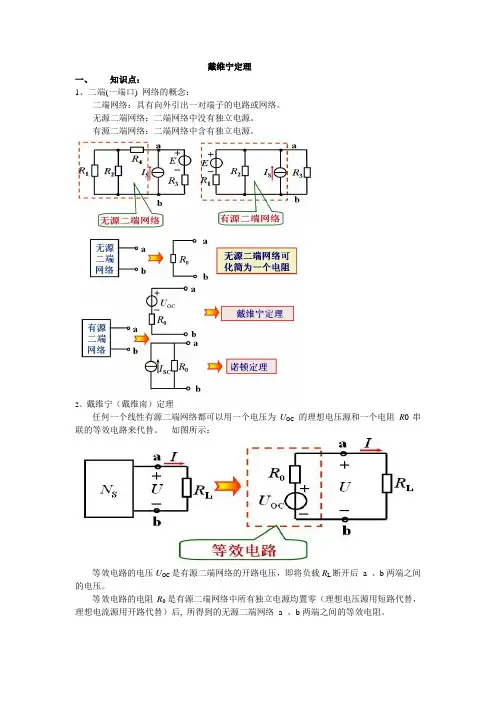

戴维宁定理一、知识点：1、二端(一端口) 网络的概念：二端网络：具有向外引出一对端子的电路或网络。

无源二端网络：二端网络中没有独立电源。

有源二端网络：二端网络中含有独立电源。

2、戴维宁（戴维南）定理任何一个线性有源二端网络都可以用一个电压为U OC的理想电压源和一个电阻R0串联的等效电路来代替。

如图所示：等效电路的电压U OC是有源二端网络的开路电压，即将负载R L断开后a 、b两端之间的电压。

等效电路的电阻R0是有源二端网络中所有独立电源均置零（理想电压源用短路代替，理想电流源用开路代替）后, 所得到的无源二端网络 a 、b两端之间的等效电阻。

二、 例题：应用戴维南定理解题：戴维南定理的解题步骤：1.把电路划分为待求支路和有源二端网络两部分，如图1中的虚线。

2.断开待求支路，形成有源二端网络（要画图），求有源二端网络的开路电压UOC 。

3.将有源二端网络内的电源置零，保留其内阻（要画图），求网络的入端等效电阻Rab 。

4.画出有源二端网络的等效电压源，其电压源电压US=UOC （此时要注意电源的极性），内阻R0=Rab 。

5.将待求支路接到等效电压源上，利用欧姆定律求电流。

例1：电路如图，已知U 1=40V ，U 2=20V ，R 1=R 2=4Ω，R 3=13 Ω，试用戴维宁定理求电流I 3。

解：(1) 断开待求支路求开路电压U OCU OC = U 2 + I R 2 = 20 +2.5 ⨯ 4 =30V或： U OC = U 1 – I R 1 = 40 –2.5 ⨯ 4 = 30VU OC 也可用叠加原理等其它方法求。

(2) 求等效电阻R 0将所有独立电源置零（理想电压源用短路代替，理想电流源用开路代替）(3) 画出等效电路求电流I 3例2：试求电流 I 1A 5.24420402121=+-=+-=R R U U I Ω=+⨯=221210R R R R R A 21323030OC 3=+=+=R R U I解：(1) 断开待求支路求开路电压U OCU OC = 10 – 3 ⨯ 1 = 7V(2) 求等效电阻R 0R 0 =3 Ω(3) 画出等效电路求电流I 3解得：I 1 = 1. 4 A【例3】 用戴维南定理计算图中的支路电流I 3。

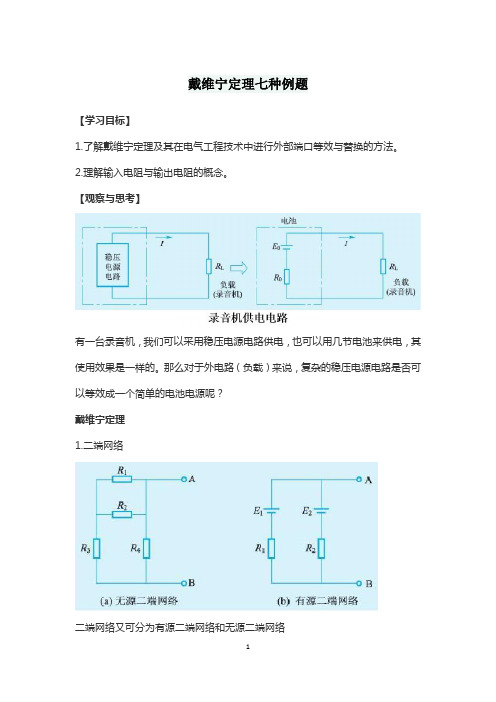

戴维宁定理七种例题【学习目标】1.了解戴维宁定理及其在电气工程技术中进行外部端口等效与替换的方法。

2.理解输入电阻与输出电阻的概念。

【观察与思考】有一台录音机，我们可以采用稳压电源电路供电，也可以用几节电池来供电，其使用效果是一样的。

那么对于外电路（负载）来说，复杂的稳压电源电路是否可以等效成一个简单的电池电源呢？戴维宁定理1.二端网络二端网络又可分为有源二端网络和无源二端网络电路也称为电网络或网络。

任何一个具有两个端口与外电路相连的网络，不管其内部结构如何，都称为二端网络。

当一个网络是由若干电阻组成的无源二端网络时，我们可以将它等效成一个电阻，即二端网络的等效电阻，在电子技术中通常叫输入电阻。

一个有源二端网络两端口之间开路时的电压称为该网络的开路电压。

2.戴维宁定理任何一个线性有源二端网络，对外电路而言，可以用一个理想电压源和内电阻相串联的电压源来代替。

理想电压源的电动势E0等于有源二端网络两端点间的开路电压UAB，内电阻R0等于有源二端网络中所有电源不作用，仅保留内阻时，网络两端的等效电阻RAB，如下图所示，这就是戴维宁定理。

小提示：戴维宁定理中的“所有电源不作用”，是指把所有电压源作短路处理，所有电流源作开路处理，且均保留其内阻。

【例1】如图（a）所示，已知R1＝R2＝R3＝10，E1＝E2＝20V，求该有源二端网络的戴维宁等效电路。

小知识：在电子技术中，如果有源二端网络作为电源使用，供电给负载，那么其等效电阻R0又叫该有源二端网络的输出电阻。

【例2】如图（a）所示，已知R1＝R2＝R3＝10，E1＝E2＝20V，求该有源二端网络的戴维宁等效电路。

本节写的有关二端网络，戴维宁定理，其实电路也称为电网络或网络。

搞懂了电工还是挺有趣的，收集资料不易，麻烦各位点个关注！。

戴维宁定理一、知识点：1、二端(一端口) 网络的概念：二端网络：具有向外引出一对端子的电路或网络。

无源二端网络：二端网络中没有独立电源。

有源二端网络：二端网络中含有独立电源。

2、戴维宁(戴维南)定理任何一个线性有源二端网络都可以用一个电压为 U OC 的理想电压源和一个电阻 R0 串联的等效电路来代替。

如图所示：等效电路的电压 U OC 是有源二端网络的开路电压，即将负载 R L 断开后 a 、b 两端之间的电压。

等效电路的电阻 R0 是有源二端网络中所有独立电源均置零(理想电压源用短路代替，理想电流源用开路代替)后 , 所得到的无源二端网络 a 、b 两端之间的等效电阻。

二、例题：应用戴维南定理解题：戴维南定理的解题步骤：1.把电路划分为待求支路和有源二端网络两部分，如图 1 中的虚线。

2.断开待求支路，形成有源二端网络(要画图) ，求有源二端网络的开路电压 UOC 。

3.将有源二端网络内的电源置零，保留其内阻(要画图) ，求网络的入端等效电阻 Rab。

4.画出有源二端网络的等效电压源，其电压源电压 US=UOC (此时要注意电源的极性)，内阻 R0=Rab 。

5.将待求支路接到等效电压源上，利用欧姆定律求电流。

例 1：电路如图，已知 U1=40V， U2=20V， R1=R2=4， R3=13 ，试用戴维宁定理求电流I3。

解： (1) 断开待求支路求开路电压UOCU U 40 20I = 1 2 = = 2.5 AR + R 4 +41 2UOC = U2 + I R2 = 20 +2.5 4 =30V或： UOC = U1 – I R1 = 40 –2.5 4 = 30VUOC 也可用叠加原理等其它方法求。

(2) 求等效电阻 R0将所有独立电源置零(理想电压源用短路代替，理想电流源用开路代替)R RR = 1 2 = 20 R + R1 2(3) 画出等效电路求电流 I3U OC 30I = = = 2 A3 R + R 2 +130 3例 2：试求电流 I1解： (1) 断开待求支路求开路电压 UOCUOC = 10 – 3 1 = 7V(2) 求等效电阻 R0R0 =3(3) 画出等效电路求电流 I3 a327V _ b 解得： I1 = 1. 4 A【例 3】 用戴维南定理计算图中的支路电流 I 3。

复杂直流电路专项复习_______戴维南定理专题一、二端网络的有关概念1. 二端网络：具有两个引出端与外电路相联的网络。

又叫做一端口网络。

2. 无源二端网络：内部不含有电源的二端网络。

可等效为一个电阻3. 有源二端网络：内部含有电源的二端网络。

可等效为一个电压源 二、戴维宁定理任何一个线性有源二端电阻网络，对外电路来说，总可以用一个电压源E 0与一个电阻r 0相串联的模型来替代。

电压源的电动势E 0等于该二端网络的开路电压，电阻r 0等于该二端网络中所有电源不作用时(即令电压源短路、电流源开路)的等效电阻(叫做该二端网络的等效内阻)。

该定理又叫做等效电压源定理。

【例3-4】如图3-10所示电路，已知E 1 = 7 V ，E 2 = 6.2 V ，R 1 = R 2 = 0.2 ，R = 3.2 ，试应用戴维宁定理求电阻R 中的电流I 。

解：(1) 将R 所在支路开路去掉，如图3-11所示，求开路电压U ab ：A 24.08.021211==+-=R R E E I ， U ab = E 2 + R 2I 1 = 6.2 + 0.4 =6.6 V = E 0 (2) 将电压源短路去掉，如图3-12所示，求等效电阻R ab ：(3)R ab = R 1∥R 2 = 0.1 = r 0(3)画出戴维宁等效电路，如图3-13所示，求电阻R 中的电流I ：A 23.36.600==+=Rr E I 【例3-5】如图3-14所示的电路，已知E = 8 V ，R 1= 3 ，R 2 = 5 ，R 3 = R 4 = 4 ，R 5 = 0.125 ，试应用戴维宁定理求电阻R 5中的电流I 。

图3-11 求开路电压U ab 图3-10 例题3-4图3-12 求等效电阻R ab 图3-13 求电阻R 中的电流I解：(1) 将R 5所在支路开路去掉，如图3-15所示，求开路电压U ab ：A 1 A 143432121=+===+==R R E I I R RE I I ， U ab = R 2I 2 R 4I 4 =54 = 1 V = E 0(2) 将电压源短路去掉，如图3-16所示，求等效电阻R ab ：R ab = (R 1∥R 2) + (R 3∥R 4) = 1.875 + 2 = 3.875 = r 0(3) 根据戴维宁定理画出等效电路，如图3-17所示，求电阻R 5中的电流A 25.0415005==+=R r E I 三、巩固练习1、图示电路中的有源二端线性网络接上1Ω负载时的输出功率与接上4Ω负载时相同，那么该网络的戴维南等效电路中的参数R S =__________。

诺顿定理和戴维宁定理例题诺顿定理和戴维宁定理，听起来是不是有点高深莫测？别担心，今天咱们就像聊天一样，轻松聊聊这俩定理，顺便带你进入电路的神奇世界。

诺顿定理，简单说就是把复杂的电路简化成一个电流源和一个电阻，听起来很高科技，其实就像把一大堆杂七杂八的东西，整理成一两样好用的工具。

想象一下，你打开了一个满是零件的工具箱，结果发现只需要一个扳手和一个螺丝刀，就能解决大多数问题，多痛快啊！这样你就可以专心搞其他的事情，而不用被那些繁琐的细节绊住脚。

然后再说戴维宁定理，这个其实和诺顿定理有点像，但它是把电路简化成一个电压源和一个电阻。

就好比你把一杯水分成两个杯子，一个装满水，另一个只有一点点。

这时候，虽然看似东西变少了，但实际上一样能干活。

戴维宁定理就像是在说，只要我们抓住核心，就能把复杂的事情变得简单易懂。

想想生活中的琐事，有时候咱们也是这样，把问题简化了，反而更容易解决。

咱们来个例子，想象你有一个复杂的电路，里面有好几个电阻、几个电源，简直像迷宫一样。

要用诺顿定理解决这个问题，首先咱们得找到“诺顿等效电流”，就是把所有的电流汇聚成一股强劲的流。

这就好比你和朋友们约好一起去玩，最后大家都汇聚到一个地方，热闹得不行。

还得找出“诺顿等效电阻”，这就像是在说，在这股强劲的流动中，有多少阻碍，多少麻烦需要克服。

如果你决定用戴维宁定理来解决这个复杂的电路，咱们的第一步是找出“戴维宁等效电压”，也就是你那个“水杯”的水量，看看究竟能提供多少电压。

然后呢，记得找出“戴维宁等效电阻”，看一下电流在这杯水流动时会遇到多少阻碍。

这两种方法，听起来是不是特别简单，虽然背后有一些复杂的计算，但一旦掌握，就能轻松应对那些电路问题。

在电路的世界里，诺顿和戴维宁就像是两位老朋友，互相帮助，互相补充。

无论你是选择哪个定理，最终的目的都是让事情变得简单明了。

就像我们生活中有很多选择一样，往往最终能带我们走出困境的，往往是那些看似简单的办法。

基尔霍夫定律和戴维宁定理题目(有答案)3.6 基尔霍夫定律一、填空题1.由一个或几个元件首尾相接构成的无分支电路称为；三条或三条以上支路的汇交点称为；电路中任一团合路径称为；内部不包含支路的回路称为。

支路；节点；回路；网孔2.在图3-16 所示电路中，有个节点，条支路，个回路，个网孔。

4；6；7；33.在图3-17所示电路中，已知I1=2 A，I2=3 A，则I3= 。

-1A；4.基尔霍夫第一定律不仅适用于节点,也可推广应用于任一假想的。

封闭面；5.基尔霍夫第二定律不仅适用于闭合回路，也可推广应用于不闭合的。

假想回路；6.已知图3-18所示三极管Ib=20uA，Ic=3mA，则lc= 。

3.02mA；7.在图3-19所示电路中，I1= ，I2= ，I3 。

-1A；0；-1.2A8.对于2个节点、3条支路的复杂电路,可列出个独立的节点电流方程和个独立的回路电压方程。

1；2二、选择题1.在图3-20所示示电路中,U AB的表达式可写成U AB=( )。

A. IR+EB. IR-EC. -IR+ED. –IR-EB2.在图3-21所示电路中，假设绕行方向为逆时针方向，则可列回路电压方程为( )。

A.I3R3-E2+I2R2-I1R1+E1=0B.I1R3-E2+I2R2+I1R1-E=0C.-I3R3+E1-I1R1+I2R2-E2=0D.-I3R3-E1+I1R1-I2R2+E2=0C3.某电路有3个节点和5条支路,则应用基尔霍夫定律可列出独立的节点电流方程和独立的回路电压方程个数分别为( )。

A.3 2B.4 1C.2 3D.4 5C三、计算题1.图3-22所示为复杂电路的一部分,已知E=6V，R1=1Ω，R2=3Ω，I2=2A，I4=1A。

求I1、I2、I3。

2.图3-23 所示为具有2个节点、3条支路的复杂电路，试列出1个独立的节点电流方程和2个网孔回路电压方程。

3.8戴维宁定理一、填空题1.电路也称或。

对于任何一个含源二端网络都可以用一个电源来代替,其电源电动势E等于其含源二端网络的开路电压,其内阻R等于含源二端网络内所有电动势为零时的输入电阻,这就是戴维南定理.","force_purephv":"0","gnid":"92556239629d7cecd","highlight":{"ab_ta g_A":{"src":"kuaizixun_keywords_A","words":[{"index":50,"word":"内阻"},{"index":39,"word":"二端网络"},{"index":30,"word":"电动势"},{"index":21,"word":"电源"}]},"ab_tag_B":{"src":"kuaizixun_keywords_B","words":[{"index":50,"word ":"内阻"},{"index":39,"word":"二端网络"},{"index":30,"word":"电动势"},{"index":21,"word":"电源"}]}},"img_data":[{"flag":2,"img":[]}],"pat":"mass_model_adver,art_src_6,fts 2,sts0","powerby":"pika","pub_time":1574885731610,"rawurl":"http://zm. /ece8b7f69391c355ce27de98cb114a3b","redirect":0,"rptid": "611f0af7fbc1e915","src":"文学旅游生活","tag":[],"title":"戴维南定理的内容是什么?戴维南定理的例题_ ：可将任一复杂的集总参数含源线性时不变二端网络等效为一个简单的二端网络的定理. 对于任意含独立源,线性电阻和线性受控源的单口网络(二端网络),都可以用一个电压源与电阻相串联的单口网络(二端网络)来等效.这个电压源的电压...戴维南定理例题：戴维南定理是一个很实用的定理.虽然这样的题,你可以一步一步简化这个电路图,最终得到最简的形式求得所需的电压值.(这题这样做样还简单一些)但是如果这个电路更复杂类似桥式电路,就无法用化简的方法直接求答案了,只能用戴维...用戴维南定理求习题7-20图所示电路中的电流I0. - 上学吧找答案：首先,找Rth(也就是R0)当找Rth时.所有线性时不变的电压源,视为短路(一条直线).R不考虑,因为R是负载,戴维南定律只看出了负载以外的电路.所以,当把48V和60V 换成直线之后,可以看到12ohm和6ohm的电阻成并联,并联求出...求助.戴维南定理解题步骤._ ：运用戴维南定理解题的步骤概括为:1、分2、求E 3、求r 4、合分别配以相应的图形步骤(1) 把电路分为待求支路和有源二端网络两部分.(2) 把待求支路移开,求出有源二端网络的开路电压Uab (3) 将网络内各电源除去,仅保留电源内阻,求出网络两端的等效电阻Rab (4) 画出有源二端网络的等效电路,等效电路中电源的电动势E0=Uab,电源的内阻r0=Rab,然后在等效电路两端接入待求支路,则待求支路的电流为I= E0/( r0+R)【戴维南定理的内容以及解题步骤】：在计算戴维南等效电路时,必须联立两个由电阻及电压两个变量所组成的方程式,这两个方程式可经由下列步骤来获得: 1. 在AB两端开路(在没有任往外电流输出,亦即当AB点之间的阻抗无限大)的状况下计算输出电压VAB,此...戴维南定理是什么,解题步骤是哪些_ ：戴维南等效是关于电压源的等效:故此:第一步:将待求电路与外电路断开,求待求电路等效端口处的开路电压;第二步:将待求电路中所有电压源短路(直接用导线短接代替),将所有电流源开路(直接断开),化解纯电阻电路,求得内阻.(注:含受控源可参考百度文档:应用戴维南定理求解线性含受控源电路) 第三步:根据求得的开路电压和内阻画出等效电路即可.戴维南定理题?_ ：开路电压就是R0与R1分压, Uo=Us*R1/(R0+R1),等效电阻就是R0//R1,有了这个戴维南等效,计算I2和U就太容易了.。

复杂直流电路专项复习________戴维南定理专题一、二端网络的有关概念1. 二端网络：具有两个引出端与外电路相联的网络。

又叫做一端口网络。

2. 无源二端网络：内部不含有电源的二端网络。

可等效为一个电阻3. 有源二端网络：内部含有电源的二端网络。

可等效为一个电压源二、戴维宁定理任何一个线性有源二端电阻网络，对外电路来说，总可以用一个电压源E 0与一个电阻r 0相串联的模型来替代。

电压源的电动势E 0等于该二端网络的开路电压，电阻r 0等于该二端网络中所有电源不作用时(即令电压源短路、电流源开路)的等效电阻(叫做该二端网络的等效内阻)。

该定理又叫做等效电压源定理。

【例3-4】如图3-10所示电路，已知E 1 = 7 V ，E 2 = 6.2 V ，R 1 = R 2 = 0.2 Ω，R = 3.2 Ω，试应用戴维宁定理求电阻R 中的电流I 。

解：(1) 将R 所在支路开路去掉，如图3-11所示，求开路电压U ab ：A 24.08.021211==+-=R R E E I ， U ab = E 2 + R 2I 1 = 6.2 + 0.4 = 6.6 V = E 0 (2) 将电压源短路去掉，如图3-12所示，求等效电阻R ab ：(3)R ab = R 1∥R 2 = 0.1 Ω = r 0(3)画出戴维宁等效电路，如图3-13所示，求电阻R 中的电流I ：A 23.36.600==+=R r E I 【例3-5】如图3-14所示的电路，已知E = 8 V ，R 1= 3 Ω，R 2 = 5 Ω，R 3 = R 4 = 4 Ω，R 5 = 0.125 Ω，试应用戴维宁定理求电阻R 5中的电流I 。

图3-11 求开路电压U ab图3-10 例题3-4图3-12 求等效电阻R ab 图3-13 求电阻R 中的电流I图3-14 例题3-5图3-15 求开路电压U ab解：(1) 将R 5所在支路开路去掉，如图3-15所示，求开路电压U ab ：A 1 A 143432121=+===+==R R E I I R R E I I ， U ab = R 2I 2 -R 4I 4 = 5 - 4 = 1 V = E 0(2) 将电压源短路去掉，如图3-16所示，求等效电阻R ab ：R ab = (R 1∥R 2) + (R 3∥R 4) = 1.875 + 2 = 3.875 Ω = r 0(3) 根据戴维宁定理画出等效电路，如图3-17所示，求电阻R 5中的电流A 25.0415005==+=R r E I 三、巩固练习1、图示电路中的有源二端线性网络接上1Ω负载时的输出功率与接上4Ω负载时相同，那么该网络的戴维南等效电路中的参数R S =__________。

戴维南定理例题(总19页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第四章电路定理重点：1、叠加定理2、戴维南定理和诺顿定理难点：1、熟练地运用叠加定理、戴维南定理和诺顿定理分析计算电路。

2、掌握特勒根定理和互易定理，理解这两个定理在路分析中的意义。

4-1 叠加定理网络图论与矩阵论、计算方法等构成电路的计算机辅助分析的基础。

其中网络图论主要讨论电路分析中的拓扑规律性，从而便于电路方程的列写。

几个概念1．线性电路——Linear circuit由线性元件和独立源组成的电路称为线性电路。

2．激励与响应——excitation and response在电路中，独立源为电路的输入，对电路起着“激励”的作用，而其他元件的电压与电流只是激励引起的“响应”。

激励e响应r系统3．齐次性和可加性——homogeneity property and additivity property“齐次性”又称“比例性”，即激励增大K倍，响应也增大K倍；“可加性”意为激励的和产生的响应等于激励分别产生的响应的和。

“线性”的含义即包含了齐次性和可加性。

齐次性：2可加性：叠加定理1．定理内容在线性电阻电路中，任一支路电流（电压）都是电路中各个独立电源单独作用时在该支路产生的电流（电压）之叠加。

此处的“线性电阻电路”，可以包含线性电阻、独立源和线性受控源等元件。

2．定理的应用方法将电路中的各个独立源分别单独列出，此时其他的电源置零——独立电压源用短路线代替，独立电流源用开路代替——分别求取出各独立源单独作用时产生的电流或电压。

计算时，电路中的电阻、受控源元件及其联接结构不变。

关于定理的说明1．只适用于线性电路2．进行叠加时，除去独立源外的所有元件，包含独立源的内阻都不能改变。

3．叠加时应该注意参考方向与叠加时的符号4．功率的计算不能使用叠加定理例题341．已知：电路如图所示– 6V +4– 6V +求：X U 及两个独立源和受控源分别产生的功率。
