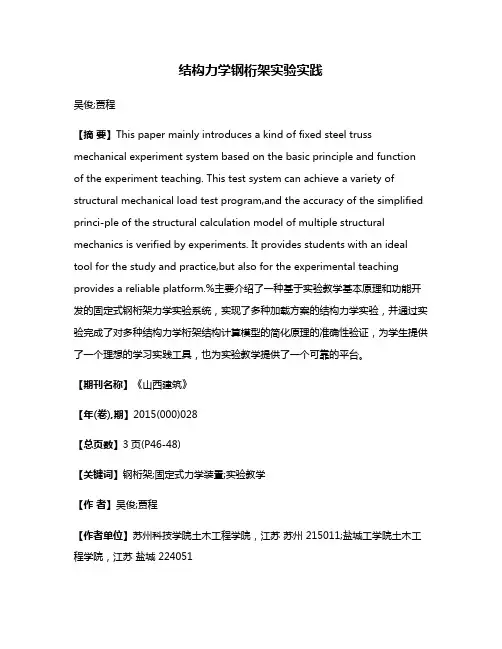

结构力学钢桁架实验实践吴俊;贾程【摘要】This paper mainly introduces a kind of fixed steel truss mechanical experiment system based on the basic principle and function of the experiment teaching. This test system can achieve a variety of structural mechanical load test program,and the accuracy of the simplified princi-ple of the structural calculation model of multiple structural mechanics is verified by experiments. It provides students with an ideal tool for the study and practice,but also for the experimental teaching provides a reliable platform.%主要介绍了一种基于实验教学基本原理和功能开发的固定式钢桁架力学实验系统,实现了多种加载方案的结构力学实验,并通过实验完成了对多种结构力学桁架结构计算模型的简化原理的准确性验证,为学生提供了一个理想的学习实践工具,也为实验教学提供了一个可靠的平台。
【期刊名称】《山西建筑》【年(卷),期】2015(000)028【总页数】3页(P46-48)【关键词】钢桁架;固定式力学装置;实验教学【作者】吴俊;贾程【作者单位】苏州科技学院土木工程学院,江苏苏州 215011;盐城工学院土木工程学院,江苏盐城 224051【正文语种】中文【中图分类】G642.0结构力学[1]作为土木工程专业高等教育的重要组成部分,对于高素质人才的培养有着承前启后的作用。
《建筑结构试验》实验报告课程名称:《建筑结构试验》实验名称:桁架的非破损试验院(系):土木工程学院专业:土木工程专业2008 年《建筑结构试验》实验报告课程名称:《建筑结构试验》实验项目名称:试验4:桁架的非破损试验实验类型:综合性实验地点:结构实验室实验日期;2008 年 04月26日一、实验目的和要求1、学习应变的电测法和机测法。
2、进一步学习和掌握几种常用仪器的性能、安装和使用方法。
2、通过对钢桁架各杆件应变的测试,验证理论计算的正确性,加深对理论的理解。
3、掌握静载试验的一般方法。
二、实验内容1、桁架的安装:由于桁架平面外刚度较弱,故安装时采用专门措施,设置了侧向支撑,用以保证桁架上弦的侧向稳定。
其侧向支撑点的位置根据设计要求确定,支撑点的间距不大于上弦出平面的计算长度。
同时侧向支撑点也不妨碍桁架在其平面内的位移。
支座采用一端铰支座,一端为滚动铰支座。
安装时候,支承中心线的位置尽可能准确。
再安装千斤顶、力传感器。
桁架此时安装完毕。
2、试验过程:桁架安装完成后,检查确认各个连接是否稳固,导线连接是否到位。
然后把电阻应变片导线与静态数显仪对应连接,并记下导线与其所对应的编号。
再次检查确认无误后进行预加载。
检查各个仪器工作正常后再进行下一步正式试验。
本试验加载共分为三级。
一人做记录,一人操作仪器,另外三人对百分表读数,其余同学看同组人员做;每级停歇时间10分钟,此时记录各个应变片的应变值和各个百分表的读数。
三、加载方案设计1、观测项目:A 、观测各杆件的轴向应变,计算各杆件的内力;B 、观测各下弦节点的位移;C 、观测支座水平位移和竖向位移。
2、测试方法:采用电测法和机械测试方法。
3、支座情况:采用简支形式,采用一端铰支座,一端为滚动铰支座。
4、加荷方式:用垂直加荷方式,加载使用千斤顶进行。
5、测点布置:如下图-1示。
6、侧向支撑:采用两榀屋架相互支撑,以保证稳定性。
7、人员分组:由于实验室条件限制,一部分人具体操作,其余均观看。

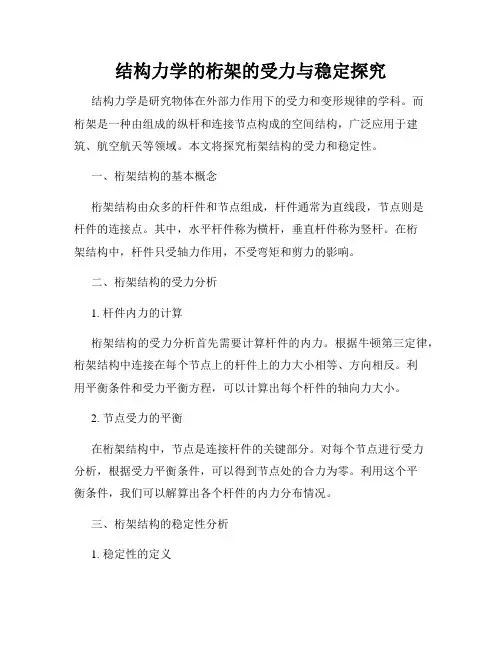

结构力学的桁架的受力与稳定探究结构力学是研究物体在外部力作用下的受力和变形规律的学科。
而桁架是一种由组成的纵杆和连接节点构成的空间结构,广泛应用于建筑、航空航天等领域。
本文将探究桁架结构的受力和稳定性。
一、桁架结构的基本概念桁架结构由众多的杆件和节点组成,杆件通常为直线段,节点则是杆件的连接点。
其中,水平杆件称为横杆,垂直杆件称为竖杆。
在桁架结构中,杆件只受轴力作用,不受弯矩和剪力的影响。
二、桁架结构的受力分析1. 杆件内力的计算桁架结构的受力分析首先需要计算杆件的内力。
根据牛顿第三定律,桁架结构中连接在每个节点上的杆件上的力大小相等、方向相反。
利用平衡条件和受力平衡方程,可以计算出每个杆件的轴向力大小。
2. 节点受力的平衡在桁架结构中,节点是连接杆件的关键部分。
对每个节点进行受力分析,根据受力平衡条件,可以得到节点处的合力为零。
利用这个平衡条件,我们可以解算出各个杆件的内力分布情况。
三、桁架结构的稳定性分析1. 稳定性的定义桁架结构的稳定性是指结构在受到外部力作用时不产生失稳或坍塌的能力。
稳定性分析是桁架结构设计的重要一环,合理的结构稳定性可以保证结构的安全可靠。
2. 稳定性的影响因素桁架结构的稳定性受到多种因素的影响,包括节点的刚度、杆件的长度和截面尺寸、外部荷载的大小和作用方向等。
较长的杆件容易发生弯曲,导致稳定性下降,因此需要增加支撑节点或采用增加截面尺寸的方法来提高结构的稳定性。
3. 稳定性的评估方法评估桁架结构的稳定性通常采用稳定系数方法。
稳定系数表示结构在受到外力作用时的稳定程度,通常取值为0到1之间。
稳定系数越接近1,结构的稳定性越好。
通过计算各个节点的稳定系数,可以评估整个桁架结构的稳定性。
四、桁架结构的应用与发展桁架结构由于其轻质、高强度、良好的稳定性等特点,在建筑、桥梁、航空航天等领域得到广泛应用。
随着材料科学和结构设计理论的不断发展,桁架结构的设计和制造技术也在不断完善,为各行各业提供了更多的解决方案。
第二节平面静定桁架的内力计算桁架是工程中常见的一种杆系结构,它是由若干直杆在其两端用铰链连接而成的几何形状不变的结构。
桁架中各杆件的连接处称为节点。
由于桁架结构受力合理,使用材料比较经济,因而在工程实际中被广泛采用。
房屋的屋架(见图3-10)、桥梁的拱架、高压输电塔、电视塔、修建高层建筑用的塔吊等便是例子。
图3-10房屋屋架杆件轴线都在同一平面内的桁架称为平面桁架(如一些屋架、桥梁桁架等),否则称为空间桁架(如输电铁塔、电视发射塔等)。
本节只讨论平面桁架的基本概念和初步计算,有关桁架的详细理论可参考“结构力学”课本。
在平面桁架计算中,通常引用如下假定:1)组成桁架的各杆均为直杆;2)所有外力(载荷和支座反力)都作用在桁架所处的平面内,且都作用于节点处;3)组成桁架的各杆件彼此都用光滑铰链连接,杆件自重不计,桁架的每根杆件都是二力杆。
满足上述假定的桁架称为理想桁架,实际的桁架与上述假定是有差别的,如钢桁架结构的节点为铆接(见图3-11)或焊接,钢筋混凝土桁架结构的节点是有一定刚性的整体节点,图3-11 钢桁架结构的节点它们都有一定的弹性变形,杆件的中心线也不可能是绝对直的,但上述三点假定已反映了实际桁架的主要受力特征,其计算结果可满足工程实际的需要。
分析静定平面桁架内力的基本方法有节点法和截面法,下面分别予以介绍。
一、节点法因为桁架中各杆都是二力杆,所以每个节点都受到平面汇交力系的作用,为计算各杆内力,可以逐个地取节点为研究对象,分别列出平衡方程,即可由已知力求出全部杆件的内力,这就是节点法。
由于平面汇交力系只能列出两个独立平衡方程,所以应用节点法往往从只含两个未知力的节点开始计算。
例3-8 平面桁架的受力及尺寸如图3-12a所示,试求桁架各杆的内力。
图3-12 例3-8图解:(1)求桁架的支座反力以整体桁架为研究对象,桁架受主动力2F 以及约束反力YA F 、xB F 、YB F 作用,列平衡方程并求解:1=∑=ni ixF,xB F =0)(1=∑=ni i BmF , 2F ×2l-Y A F l =0, Y A F=F1=∑=ni iyF,YA F +YB F -2F =0,YB F =2F -YA F =F(2)求各杆件的内力设各杆均承受拉力,若计算结果为负,表示杆实际受压力。
桁架力学计算
桁架力学是一门关于结构力学及力学原理在桁架结构中应用的专业学科。
桁架结构是由多个杆件和节点组成的一种稳定的结构形式,常用于搭
建建筑物或桥梁。
在设计和分析桁架结构时,需要进行力学计算来确定结
构的强度、刚度和稳定性。
桁架结构的力学计算主要关注以下几个方面:
1.荷载计算:首先需要确定桁架结构所受到的各种外部荷载,如重力
荷载、风荷载、地震荷载等。
这些荷载将影响桁架结构的受力情况。
2.线性静力学计算:利用静力学原理,分析桁架结构在外部荷载作用
下的受力和变形情况。
对于线性桁架结构,可以应用力的平衡方程和杆件
变形方程进行计算。
3.杆件强度计算:杆件的强度计算是桁架力学中的重要环节。
需要考
虑杆件的承载能力以及杆件内外的应力分布情况。
根据材料的强度特性,
可以计算出杆件的破坏载荷。
4.稳定性计算:对于较高或较细的桁架结构,还需要进行稳定性计算。
通过分析杆件的受压稳定性,可以确定结构的稳定性。
常用方法包括细长
杆件的欧拉公式和端部约束条件的考虑。
5.刚度计算:桁架结构的刚度计算是为了评估结构的刚度性能。
通过
计算结构的刚度矩阵,可以得到结构的刚度特性,如刚度系数和刚度模态。
最终的桁架力学计算结果可以用于结构设计和优化,确保结构的安全
性和可靠性。
此外,桁架力学计算也对于研究桁架结构的力学行为和性能
具有重要意义,有助于改进结构设计方法和优化结构性能。
结构力学课程设计桁架一、教学目标本节课的学习目标主要包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握桁架结构的基本概念、类型和受力分析方法;技能目标要求学生能够运用结构力学原理分析和解决桁架结构问题;情感态度价值观目标培养学生的创新意识和团队合作精神。
通过本节课的学习,学生应该能够:1.描述桁架结构的基本概念和特点;2.分析不同类型的桁架结构及其受力特点;3.运用结构力学原理进行桁架结构的受力分析;4.提出桁架结构优化的方法和建议;5.培养创新意识和团队合作精神。
二、教学内容本节课的教学内容主要包括桁架结构的基本概念、类型和受力分析方法。
具体安排如下:1.桁架结构的基本概念:介绍桁架结构的定义、特点和应用领域;2.桁架结构的类型:分析不同类型的桁架结构(如三角形桁架、四边形桁架等)及其受力特点;3.桁架结构的受力分析方法:讲解运用结构力学原理进行桁架结构的受力分析方法,包括节点法、截面法等;4.桁架结构优化:介绍桁架结构优化的方法和建议,如重量减轻、刚度增加等。
三、教学方法为了激发学生的学习兴趣和主动性,本节课将采用多种教学方法,如讲授法、讨论法、案例分析法和实验法等。
具体应用如下:1.讲授法:用于讲解桁架结构的基本概念、类型和受力分析方法;2.讨论法:学生讨论不同类型的桁架结构及其优缺点,促进学生思考;3.案例分析法:分析实际工程中的桁架结构案例,让学生学会将理论知识应用于实际问题;4.实验法:安排实验环节,让学生亲自操作和观察桁架结构的受力现象,增强实践能力。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将选择和准备以下教学资源:1.教材:选用权威、实用的桁架结构力学教材,为学生提供系统理论知识;2.参考书:推荐学生阅读相关参考书籍,拓展知识面;3.多媒体资料:制作精美的PPT、动画和视频,直观展示桁架结构的受力现象;4.实验设备:准备桁架结构实验装置,让学生亲身体验和观察受力现象;5.网络资源:引导学生利用网络资源,了解桁架结构在工程中的应用案例。
结构力学实验土木建筑学院实验名称:平面桁架结构的设计实验题号:梯形桁架D2-76姓名:学号:指导老师:实验日期:一、实验目的在给定桁架形式、控制尺寸和荷载条件下,对桁架进行内力计算,优选杆件截面,并进行刚度验算。
①掌握建立桁架结构力学模型的方法,了解静定结构设计的基本过程;②掌握通过多次内力和应力计算进行构件优化设计的方法;③掌握结构刚度验算的方法。
梯形桁架D ;其中结点1到结点7的水平距离为15m;结点1到结点8的距离为2m;结点7到结点14的距离为3m。
选用的是Q235钢,[ɑ]=215MPa。
完成结构设计后按如下步骤计算、校核、选取、设计、优化二、强度计算1)轴力和应力2)建立结构计算模型后,由“求解→内力计算”得出结构各杆件的轴力N(见图3)再由6=N/A得出各杆件应力。
表1内力计算杆端内力值 ( 乘子 = 1)--------------------------------------------------------------------------------------------杆端 1 杆端 2------------------------------------- ------------------------------------------ 单元码轴力剪力弯矩轴力剪力弯矩--------------------------------------------------------------------------------------------1 0.00000000 0.00000000 0.00000000 0.00000000 0.00000000 0.000000002 51.9230769 0.00000000 0.00000000 51.9230769 0.00000000 0.000000003 77.1428571 0.00000000 0.00000000 77.1428571 0.00000000 0.000000004 67.5000000 0.00000000 0.00000000 67.5000000 0.00000000 0.000000005 39.7058823 0.00000000 0.00000000 39.7058823 0.00000000 0.000000006 0.00000000 0.00000000 0.00000000 0.00000000 0.00000000 0.000000007 -54.0000000 0.00000000 0.00000000 -54.0000000 0.00000000 0.000000008 -52.0383336 0.00000000 0.00000000 -52.0383336 0.00000000 0.000000009 -77.3140956 0.00000000 0.00000000 -77.3140956 0.00000000 0.0000000010 -81.1798004 0.00000000 0.00000000 -81.1798004 0.00000000 0.0000000011 -81.1798004 0.00000000 0.00000000 -81.1798004 0.00000000 0.0000000012 -67.6498337 0.00000000 0.00000000 -67.6498337 0.00000000 0.0000000013 -39.7940198 0.00000000 0.00000000 -39.7940198 0.00000000 0.0000000014 -54.0000000 0.00000000 0.00000000 -54.0000000 0.00000000 0.0000000015 66.4939824 0.00000000 0.00000000 66.4939824 0.00000000 0.0000000016 -41.5384615 0.00000000 0.00000000 -41.5384615 0.00000000 0.0000000017 33.3732229 0.00000000 0.00000000 33.3732229 0.00000000 0.0000000018 -21.8571428 0.00000000 0.00000000 -21.8571428 0.00000000 0.0000000019 5.27613031 0.00000000 0.00000000 5.27613031 0.00000000 0.0000000020 -18.0000000 0.00000000 0.00000000 -18.0000000 0.00000000 0.0000000021 19.7385409 0.00000000 0.00000000 19.7385409 0.00000000 0.0000000022 -31.5000000 0.00000000 0.00000000 -31.5000000 0.00000000 0.0000000023 42.0090820 0.00000000 0.00000000 42.0090820 0.00000000 0.0000000024 -47.6470588 0.00000000 0.00000000 -47.6470588 0.00000000 0.0000000025 62.0225709 0.00000000 0.00000000 62.0225709 0.00000000 0.00000000结构轴力图表2桁架四类杆内力与应力计算表3所得各类杆件性质上弦杆 下弦杆 直腹杆 斜腹杆 初选截面 截面D*t (mm )63.5-2 60-2 42-2 45-2.5 截面面积(mm 2)386.4 364.4 251.3 333.8 最大轴力(KN )-81.180 77.143 -54.000 66.494 最大应力(MPa )210.1 211.7 214.9 199.2 调整 截面 截面型号63.5-2 60-2 42-2 45-2.5 截面面积(mm 2)386.4 364.4 251.3 333.8 最大轴力(KN )-81.180 77.143 -54.000 66.494 最大应力(MPa )210.1 211.7 214.9 199.2上弦杆 下弦杆 直腹杆 斜腹杆 EA(KN)77283.1873513.27 50265.48 62046.45 EI(KN*m 2) 36.5814.06 10.0812.15三、强度校核根据0.9[ɑ]≤6≤[ɑ];对于Q235钢,[6]=215MPa;参考公式:A=0.25π[D2+-(D-2t)2];I=π[D4-(D-2t)4]/64.对截面进行强度校核。
四、截面优化控制上弦杆、下弦杆以及腹杆的最大应力,优化使这三个最大应力控制在0.9[6]左右.通过对每一根杆截面计算,优化后得结果如下表所示:五、刚度校核对于桁架,要控制桁架跨中挠度最大值不得大于挠度的容许值,即f max≤[f];其中[f]=L/200。
求解得如下结构挠度图所有位子位移见数据(表5)结构位移图表5 位移计算杆端位移值 ( 乘子 = 1杆端 1 杆端 2---------------------------------------- ------------------- 单元码 u -水平位移 v -竖直位移?-转角 u -水平位移 v -竖直位移?-转角-------------------------------------------------------------------------------------------1 0.00000000 0.00000000 -0.00874686 -0.00000000 -0.02186714 -0.008746862 -0.00000000 -0.02186714 -0.00631030 0.00262343 -0.03764288 -0.006310303 0.00262343 -0.03764288 -0.00230116 0.00524687 -0.04339578 -0.002301164 0.00524687 -0.04339578 0.00282355 0.00796660 -0.03633690 0.002823555 0.00796660 -0.03633690 0.00622981 0.01043511 -0.02076238 0.006229816 0.01043511 -0.02076238 0.00830495 0.01043511 0.00000000 0.008304957 0.00000000 0.00000000 -0.00569048 0.01138095 -0.00214859 -0.005690488 0.01138095 -0.00214859 -0.00871255 0.01020379 -0.02410526 -0.008712559 0.01020379 -0.02410526 -0.00592471 0.00856198 -0.03909233 -0.0059247110 0.00856198 -0.03909233 -0.00216292 0.00629642 -0.04467470 -0.0021629211 0.00629642 -0.04467470 0.00245022 0.00326200 -0.03872423 0.0024502212 0.00326200 -0.03872423 0.00606009 -0.00033619 -0.02374654 0.0060600913 -0.00033619 -0.02374654 0.00827543 -0.00418942 -0.00322289 0.0082754314 -0.00418942 -0.00322289 0.00487484 0.01043511 0.00000000 0.0048748415 -0.00000000 -0.02186714 -0.00703008 0.01138095 -0.00214859 -0.0070300816 -0.00000000 -0.02186714 -0.00470944 0.01020379 -0.02410526 -0.0047094417 0.01020379 -0.02410526 -0.00459303 0.00262343 -0.03764288 -0.0045930318 0.00262343 -0.03764288 -0.00254509 0.00856198 -0.03909233 -0.0025450919 0.00856198 -0.03909233 -0.00158143 0.00524687 -0.04339578 -0.0015814320 0.00524687 -0.04339578 -0.00041982 0.00629642 -0.04467470 -0.0004198221 0.00524687 -0.04339578 0.00127024 0.00326200 -0.03872423 0.0012702422 0.00326200 -0.03872423 0.00176423 0.00796660 -0.03633690 0.0017642323 0.00796660 -0.03633690 0.00385217 -0.00033619 -0.02374654 0.0038521724 -0.00033619 -0.02374654 0.00380164 0.01043511 -0.02076238 0.0038016425 0.01043511 -0.02076238 0.00575228 -0.00418942 -0.00322289 0.00575228由公式f max≤[f] ;其中[f]=L/200.L=15 所以[f]=0.075mm.由表5位移计算可知f max=0.0447mm小于[f].所以设计符合要求。
