女西裤绘制方法

1.侧缝直线 2、上平线，下平线
3、直裆线 4、臀围线 5、中裆线
脚 口 -2
围度线 1、臀围大
6、下裆辅助线
2、前裆宽0.4H/10 7、前侧缝辅助线
3、横裆劈势0.7~1
4、烫迹线
5、脚口大
6、中裆大
c
a
0.4H/10
d
4
0.7~1
裤长-腰宽
H/4-1 b
直裆-腰宽
想一想
假如给定这么一款喇叭裤 主要部位规格不变应如 何制版？
• 作业 • 1、说明女西裤的款式特点。 • 2、按1：5的比例，绘制女西裤的结构图。
看
结构 2、横裆线下部形成
一
了左右裤筒包裹左右
看
下肢，而裙片则没有。
比
一
比
慧眼识图
③ ②
①
④
款式特点：
1、装腰型 直腰，五个 串带袢。
2、前裤片左 右各两个反 褶裥，后裤 片左右各两 个省，侧缝 设直插袋。
3、前中开门 襟装拉链。
4、裤管略呈 锥形，前后 裤片从上至 下均有烫迹 线，修长挺 拔
长度线
女西裤的纸样设计
脑力风暴
周末小明逛街，看中一条裤子， 但是发现这条裤子上有三个大洞， 可小明还把它买回家，聪明的 你说说看这是为什么呢？
共同点：1、结构上部，都 是以腰围线为基准线。
2、以臀围腰围为 主要控制部位。
3、收省、裥结构 来处理臀腰差。
不同点：
1、西装裤在臀围线下
部至横裆线之间有裆部

女西装长裤前片一横线1.下平线预留贴边4CM2.上平线裤长-腰头（4CM）3.上裆线 H/4-1（直裆长）4.臀高线直裆长/35.中裆线下平线与臀高线的1/2处上提5CM作直线二竖线1.布边线预留布边3CM2.臀宽线由布边线起在臀高线上量出H/4-1作点画直线与上平线、臀高线、上裆线垂直相交。

3.小裆宽由上裆线与臀宽线的交点向上量取H/20-1.4.挺缝线先在臀宽线上由布边线劈进0.6～0.7CM作点，再找出该点与小裆宽点的间距的1/2处作直线与上下平线垂直相交。

5.脚口宽以挺缝线为中点向两端分别量取（总脚口宽/2-2）÷2.6.中裆宽连接脚口内端点与小裆宽点，在连线与中裆线的交点处下量1.5CM取点，该点到挺缝线和中裆线交点d的距离为中裆宽的一半，由此量画另一半。

7.腰口线上平线与臀宽线的交点劈进1CM作点，向下量取W/4-1+褶量+省量。

三弧线1.腰口门襟弧线由腰口劈进点顺势画直线连于臀高线。

2.小裆弧线由上裆线与臀宽线的交点斜向上量取2.5CM作点，再连接小裆宽点、作点、臀宽高线交点画顺弧线。

3.中裆弧线取小裆端点或上裆线上的侧劈势点至中裆线的1/2处劈进0.3CM画弧线。

4.腰口侧缝弧线由腰口劈进点顺势画弧到臀高线再到上裆线上的侧劈势点（弧线外凸）。

四褶袋1.褶裥①褶大，〔腰口两端劈点间距—腰大（W/4—1）〕÷2(注：前褶亦可大1CM)。

②褶位，ⅰ.前褶往挺峰线左量取褶量。

ⅱ.后褶中点在挺缝线与上平线交点至侧腰口劈点间的1/2处，然后褶大平分中点。

③两褶长3.3CM。

2.侧袋腰口线下3CM为上封口，袋口大15CM。

后片一横线1.下平线预留贴边4CM2.上平线裤长-腰头（4CM）3.上裆线 H/4-1（直裆长）4.臀高线直裆长/35.中裆线下平线与臀高线的1/2处上提5CM作直线6.落裆线由上裆线向下量取1CM画直线平行于上裆线。

二竖线1.布边线预留布边3CM2.臀宽线由布边线起在臀高线上量出H/4+1作点画直线与上平线、臀高线、上裆线、落裆线垂直相交。

（3）制图：
1.画矩形abcd：ab=H/2+1.5H/10（总档宽) ac=裤长-腰头
2.立档深、上档长（CRL): 25cm 3.臀围线（HL): 2立档深/3 4.中档线（膝围线）：
臀围线到脚口线中点，往臀围线上升 4CM 5.前臀宽：H/4-1 6.后臀宽：H/4+1
7.小／前档宽：0.4H/10 8.大／后档宽：1.1H/10 9.前中线（前烫迹线）：
向侧缝处1cm弧线连接前侧缝腰围点前烫迹线到侧缝处07点平均2等分前烫迹线处做褶宽前烫迹线处做褶宽2cm褶长354cm
裤装原型结构制图
一 裤子的分类
制图步骤：
(1) 制图尺寸：单位：cm
规格表:160/68A
号型
裤长 腰围 臀围
160/68A 98 70 94
脚口宽 腰头 SB
20
3
(2) 制图比例：1:5
பைடு நூலகம்
侧缝线（前立档深）点向后片进 1cm，与前档宽点的中点做垂线 10.后中线（后烫迹线）：
侧缝线（后立档深）点向前片进 1cm，与后档宽点的中点做垂线 11.前脚口宽：
前中线（前烫迹线）左右各SB/2-1
12.前中档宽（膝围宽）：前脚口宽＋1 13.前侧缝腰围点： b点向a点1cm,向上0.7cm。
14.前门襟点：向侧缝处1cm，弧线连接前侧缝 腰围点，前烫迹线到侧缝处0.7点平均2等分， 前烫迹线处做褶宽2cm,褶长3.5-4cm; 等份处做省宽2cm,省长11cm
15.完善前侧缝弧线： 前腰围点－HL－上档长－中档线－脚口线
16.后脚口宽： 后中线（后烫迹线）左右各SB/2+1
17.后中档宽（后膝围宽）：后脚口宽＋1 18.后上档深往右1cm

✓ 按前裤片的中裆大，脚口大两边各放出2cm。
✓ 其余部位制图方法相同。
六、放缝与排料
1.前后裤片的放缝
脚口贴边放缝3～4cm，如果是外翻边，放缝10cm。
2.西裤的排料
双幅料单条裤子排料。 门幅：144cm 用料计算：裤长－腰宽＋贴边＋起翘＋放缝＋缩率＝
裤长＋4～5≈107cm。
一、男西短裤款式、特点及外形
❖ 后裆缝低落比普通西裤大，一般可取2～3左右。 ❖ 脚口的前后差较大，根据裤长的不同，脚口的大
小可按实际测量加放，或在H/4＋4左右。 ❖ 脚口线应根据侧缝线及下裆缝线的斜度作直角，
用弧线画顺。
一、牛仔裤款式特点及外形
款式特点
牛仔裤的上裆较短，臀围较小，收紧腹 部，穿着舒适。前片腰口不收裥，后片拼后 裥，侧缝月亮袋，后片用贴袋，各部位缉双 道明线，起装饰作用。面料一般用较厚斜纹 粗布，以靛蓝色水洗、石磨为主。
一、西裤部位线条名称
二、女西裤款式、特点及外形
款式特点
普通女西裤为锥形裤，前裤片左右各有 两只反褶裥，侧缝直袋各一只；后裤片左右 各收二只省；腰口装腰头；前门襟或右侧缝 开口装拉链或钉扣。
三、成品规格参考表
女西裤号型规格参考表（5·4A）
cm
规格 号型 部位
150/60
裤长 92
155/64 95
175/78 105.5
180/82 108.5
腰围
68
72
76
80
84
臀围
93.6
96.8
100
103.2
106.4
三、制图规格
cm
号型 170/70A
部位 规格
裤长 102.5
腰围 72

前中线（前烫迹线）左右各SB/2-1
12.前中档宽（膝围宽）：前脚口宽＋1 13.前侧缝腰围点： b点向a点1cm,向上0.7cm。
14.前门襟点：向侧缝处1cm，弧线连接前侧缝 腰围点，前烫迹线到侧缝处0.7点平均2等分， 前烫迹线处做褶宽2cm,褶长3.5-4cm; 等份处做省宽2cm,省长11cm
15.完善前侧缝弧线： 前腰围点－HL－上档长－中档线－脚口线
16.后脚口宽： 后中线（后烫迹线）左右各SB/2+1
17.后中档宽（后膝围宽）：后脚口宽＋1 18.后上档深往右1cm
臀围线到脚口线中点，往臀围线上升 4CM 5.前臀宽：H/4-1 6.后臀宽：H/4+1
7.小／前档宽：0.4H/10 8.大／后档宽：1.1H/10 9.前中线（前烫迹线）：
侧缝线（前立档深）点向后片进 1cm，与前档宽点的中点做垂线 10.后中线（后烫迹线）：
侧缝线（后立档深）点向前片进 1cm，与后档宽点的中点做垂线 11.前脚口宽：
裤装原型结构制图
一 裤子的分类ຫໍສະໝຸດ 制图步骤：(1) 制图尺寸：单位：cm
规格表:160/68A
号型
裤长 腰围 臀围
160/68A 98 70 94
脚口宽 腰头 SB
20
3
(2) 制图比例：1:5
（3）制图：
1.画矩形abcd：ab=H/2+1.5H/10（总档宽) ac=裤长-腰头
2.立档深、上档长（CRL): 25cm 3.臀围线（HL): 2立档深/3 4.中档线（膝围线）：

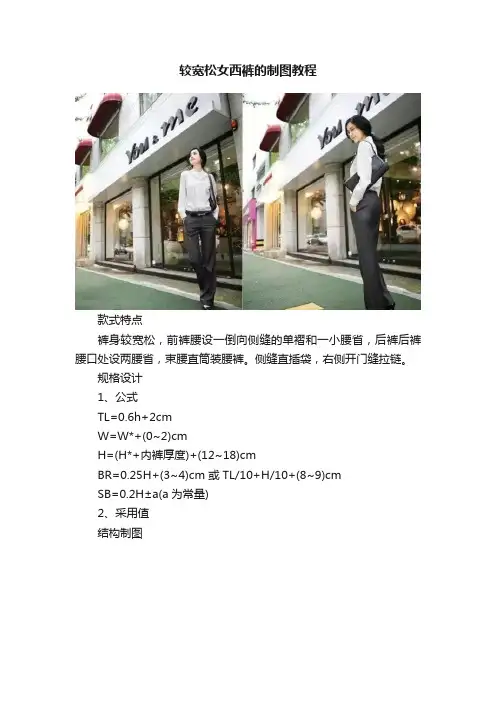

较宽松女西裤的制图教程款式特点裤身较宽松，前裤腰设一倒向侧缝的单褶和一小腰省，后裤后裤腰口处设两腰省，束腰直筒装腰裤。

侧缝直插袋，右侧开门缝拉链。

规格设计1、公式TL=0.6h+2cmW=W*+(0~2)cmH=(H*+内裤厚度)+(12~18)cmBR=0.25H+(3~4)cm 或TL/10+H/10+(8~9)cmSB=0.2H±a(a为常量)2、采用值结构制图1、前裤片辅助线(1)基本线：沿经向作直线(2)下平线：垂直于基本线的横线(3)上平线：(2)~(3)为裤片长(4)直裆线：(3)~(4)为裤片直裆长(5)臀围线：按裤片直裆的1/3，由(4)线往上量(6)中裆线：取(2)~(5)的1/2上抬5cm(7)前臀围宽线：(1)~(7)为前臀围宽(8)小裆宽线：在(4)线上量0.045H为小裆宽(9)横裆大点P：在(4)线上由侧缝线即(1)线偏进0.7~1(10)前烫迹线：(8)与P的中点(11)前脚口：脚口/2-1.5(12)前中裆大：脚口宽+2(13)前裆内撇线：(7)向内收1(14)前腰围线：从(13)线向侧缝量w/4-1长度，再将剩下的三等分，取二分作裥量2、前裤片轮廓线(1)小裆弧线：过直角三角形角平分线外1/3等分点画弧线(2)下裆弧线：(8)~(12)连线中点向内凹0.3，过该点以微凹弧线连接再与脚口连成直线(3)侧缝线：(9)~(12)连线中点向外凸0.3，再与脚口连成直线，前腰围至臀围以外凸弧线连接(4)裤口线：连接脚口点，在烫迹线处内凹0.5(5)前片褶：一个裥一个省，或2褶。

省长7~8，可10(6)腰缝线：在(3)线上，连接前缝点与侧缝点(7)袋位线：袋口尺寸为0.15H，距腰3标经纬向3、后裤片辅助线(1)基本线：沿经向作直线(边缘留2cm)(2)下平线：垂直于基本线的横线(预留贴边4cm)(3)上平线：(2)~(3)为裤片长(4)直裆线：(3)~(4)为裤片直裆长(5)臀围线：按裤片直裆的1/3，由(4)线往上量(6)中裆线：取(2)~(5)的1/2(7)后臀围宽线：(1)~(7)为后臀围宽(8)后裆宽：在(4)线上，量0.105H为后裆宽(9)后烫迹线：(1)~(8)的中点处(10)落裆线：距(4)线0.5~1，平行于(4)线(11)后脚口：脚口/2+1.5才智服装技术上万G服装教程微信：975851096(12)后中裆：后脚口+2(13)后立裆斜线：15：2比例作斜线，外取2~2.5(后腰翘)(14)后腰围线：取长度为W/4+1+省(15)省位线：后腰取三等份。

做一条牛仔裤·裤子纸样的结构制图女西裤主要制图公式单位：CM一、前裤片制图顺序开格顺序（图3-9）（1）下平线（基本线）：与布边垂直，以纬向作横线。

（2）上平线（裤长线）：按裤长-3+1 cm，由下平线量上，作横线。

（3）侧缝直线：由布边量进2CM作竖线，相交于下平线和上平线。

（4）横裆线（裆深线）：按1/5臀围+4.5CM取直裆高，由裤长线量下，作横线。

（5）臀围线：由横裆线量上7CM，作横线。

（6）中裆线：取臀围线与下平线距离的中点再提高2CM，作横线。

（7）前裆直线（臀围宽线）：按1/4臀围-1.5CM，在臀围线上，由侧缝直线量进，作竖线。

（8）小裆宽：按1/20臀围-1CM，在横裆线上，由前裆直线量出，作点。

（9）前烫迹线（裤中线）：在横档线上，先由侧缝直线量进0.5CM作横裆宽点，后再量至小裆宽点两等分，作竖线。

（10）脚口宽：按1/2脚口宽-2CM，在下平线上，以烫迹线为中点，两侧平分，定出前脚口宽，作点。

（11）中裆宽：在下平线的脚口宽点与小裆宽的1/2处作斜线，从而定出中裆的基本宽。

（12）前裆内撇线：定数0.5CM，以前裆直线与上平线偏进0.5CM，作斜线。

（13）前腰口宽：按1/4腰围+6CM，在上平线上，由内撇线量起。

外轮廊线（图3-10）（1）前腰口线：由上平线与前裆内撇线交点降低0.5CM至褶边画弧线，褶边至腰口划直。

（2）前裆弧线（小裆弧线）：臀围线至横裆线的1/3与小裆宽线的1/2作一条斜线，臀围线至横裆线的2/3与小裆宽作另一条斜线，由两条斜线顺势划出画线与前裆内撇线相连画顺。

（3）内侧缝弧线：由小裆宽到中裆宽到脚口宽弧线划顺。

（4）外侧缝弧线：由腰口线划出弧线通过臀围线至横裆宽点连顺，再由横裆宽点至中裆宽作直线，中间凹进0.3CM弧线连顺直至脚口，侧缝弧线一定要连接画顺。

内结构（图3-11）（1）裥褶位：前褶量4CM，以烫迹线为界，左右之比为2：1，褶尖至横裆止。

7
结构制图（前片框架制图）
8.前裆宽线：在横裆线上，以前裆直线为起点，取0.4H/10， 与前侧缝直线平行。 8
结构制图（前片框架制图）
9.前横裆大：在横裆线与侧缝直线相交处偏进1cm。
9
结构制图（前片框架制图）
10.前烫迹线：按前横裆大的1/2作平行于侧缝直线的 直线。
10
结构制图（前片框架制图）
结构制图（前片结构制图）
21.侧缝直袋位：上平线下3cm为上袋口，袋口大15cm。
结构制图

总结
作 业


1.臀围、腰围、裤长量体的方法及 加放度。 2.绘制女西裤前片制图一幅，要求： 比例1:5，单位为cm，规格L100、 W68、H98、D29、F20。
结束
3
结构制图（前片框架制图）
4.横裆线(上裆高)：由上平线量下，取上裆减腰宽。
4
结构制图（前片框架制图）
5.臀围线：取上裆高的1/3，由横裆线量上。
5
结构制图（前片框架制图）
6.中裆线：按臀围线至下平线的1/2向上抬高4cm， 平行于下平线。
6
结构制图（前片框架制图）
7.前裆直线：在臀围线上，以前侧缝直线为起点， 取H/4—1cm，平行于前侧缝直线。
女西裤结构制图
南京中华中等专业学校 胡 捷
教学目的与要求
使学生在掌握一步裙的基础上 进一步学习女西裤的结构制图 和工艺，为男西裤制图和工艺 的学习打下良好基础。

教学重点与难点

女西裤前片裥位、后片省位、 口袋及腰片的制图
教学方法

结合实物、应用多媒体讲解
教学课时

1 课时
复习、提问（一）

将腰口线、臀围线、横裆线、中裆线、脚口线延长。
侧缝基础线：与布边平行。
烫迹线：H2/10－1＝19cm 。
后臀围大：H/4＋1＝26cm 。
后裆低落：按前片横裆线，在后裆处低落0.7cm 。
后裆缝线 ：
后腰围大：W/4＋1＋4.5(省量)＝23cm 。
后裆宽：H/10＝10cm。
后中裆大：两边各取前中裆大＋2cm。
后脚口大：按脚口规格20cm＋2cm＝22cm，以烫迹
线两边平分。
侧缝线：
后裆缝弧线 ：
下裆缝线：
后省：后腰围大三等分为两只后省的位置，侧缝省
长10cm，大2cm；后缝省长11cm，大2.5cm，
与腰口线垂直。
讨论自学过程中遇到问题的解决方法。
我们一起回忆画图的步骤
脚口线: 与布边垂直，预留贴边4cm。
侧缝基础线:离开布边1.5cm作一直线，与布边平行。 裤长线: 裤长98cm－腰宽4cm＝94cm。
横裆线（上裆长）： H/4＝25cm
臀围线：上裆长的2/3＝16.7cm。
中裆线：脚口线至臀围线的1/2提高3cm。
前臀围大： H/4－1＝24cm。
前腰围大： W/4－1＋6（褶裥量）＝22.5cm。
前裆宽：H0.4/10＝4cm 烫迹线：在横裆线上，由侧缝基础线劈进 0.7cm 至 前裆宽的中点。 前脚口大：脚口 20cm－2cm＝18cm，以烫迹线两边 平分。 下裆缝线： 侧缝线： 门襟线 ：
褶裥：
侧缝直袋：
（二）后裤片
款式特点
适合于夏季穿着， 也可作运动便服裤。 裤长一般在腿根至膝 的 1/2处左右。前门襟 开口装拉链，侧缝斜 袋，后裤片左右各一 只嵌线挖袋。选用面 料以吸湿性强、透气 性好、挺括凉爽为宜。

女西裤结构制图杨晓月一女西裤尺寸的测量及加放1.人体测量的步骤是: 先围度后长度由上而下, 逐一量取。

2.人体测量的部位及加放。

①围度。

a.腰围+1cm（放进一个手指头,皮尺能够自由挪动)b.臀围+8—10cm②长度a.裤长=60％-—61％＊身高+鞋跟—3cmb.臀高c.坐高=直裆深二。

制图尺寸及制图步骤（一）尺寸设定（二）前片制图制图步骤: 先长度后围度1.确定长度线(五线）①脚口线(下平线)：从布边或纸边平行进3—4cm垂直布边经向的线②腰口线（上平线):①-—②=裤长—3。

5cm 它是控制裤子长度的线③直裆深线:②-—③=坐高—3.5cm④臀围高线。

②-—③的下三分之一处⑤中裆线(膝高）:①-—④的中点上提3-4cm2确定围度点（七点）①经向基础线与臀围线的交点：从布边进1.5cm平行与布边②前臀围宽线(前臀围中心线) H/4—1 1点-2点③前窿门宽点 0.4H/10 A—3点④前外缝内收点 0。

5—1 第4点⑤前腰中心内收点 1—1.5 第5点⑥前腰侧点内收点 1.5—2 第6点⑦烫迹线取三点与四点的中点第7点⑧确定脚口大脚口-2⑨确定中裆:从前内侧脚口至前窿门宽的内三分之一处画线,与中档线的交点便为内侧中裆大。

外侧中裆与内侧等值。

⑩将外侧中裆与前窿门点连接。

外侧中裆与前外侧内收点连接.3.绘制前片轮廓线。

①前中心轮廓线五点至二点外凸0。

3②前窿门轮廓线二点至三点的弧线(见图）③外侧缝轮廓线 a.六点至一点外凸0.3b.四点至中裆线凹进0.3c。

中裆至脚口为直线④内侧缝轮廓线 a.三点至中裆凹进0.5中裆至脚口为直线.3.前褶的处理①前片总褶大H/4—W/4—1—1.5=4.5②褶的分布A.挺缝处占3.3cm a。

1/3 褶靠前中心b。

2/3褶靠侧缝B。

取前腰侧至前1褶的中点为第二个褶的褶中线。

（三）后片制图1.确定长度线延长前片所有长度线2.确定围度点1点1点~A′=H/10-0.5～1A′B′=0.2H/10或2cm2点过B′点的经向线与臀围线相交的点3点2点～3点=H/4+14点连接A′～2点并延长至4点.C′点～4点=2～2。

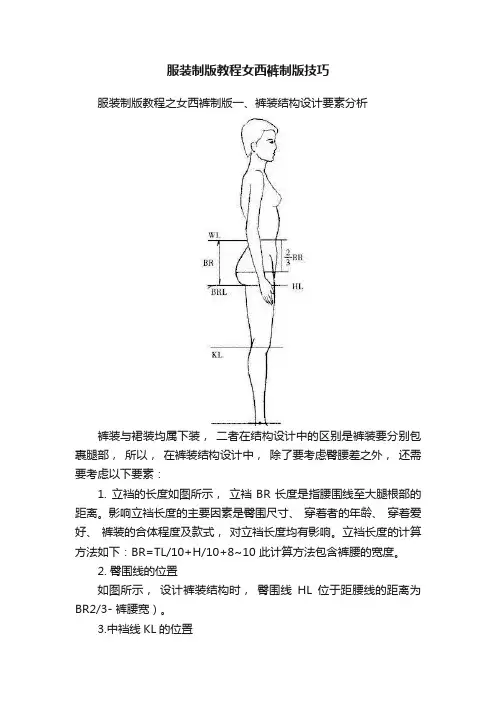

服装制版教程女西裤制版技巧服装制版教程之女西裤制版一、裤装结构设计要素分析裤装与裙装均属下装，二者在结构设计中的区别是裤装要分别包裹腿部，所以，在裤装结构设计中，除了要考虑臀腰差之外，还需要考虑以下要素：1. 立裆的长度如图所示，立裆BR长度是指腰围线至大腿根部的距离。

影响立裆长度的主要因素是臀围尺寸、穿着者的年龄、穿着爱好、裤装的合体程度及款式，对立裆长度均有影响。

立裆长度的计算方法如下：BR=TL/10+H/10+8~10 此计算方法包含裤腰的宽度。

2. 臀围线的位置如图所示，设计裤装结构时，臀围线HL位于距腰线的距离为BR2/3- 裤腰宽）。

3.中裆线KL的位置如图所示，中裆线位于HL与SBL的中分点处，再向上移动5CM 。

二、基型裤结构设计基型裤的外廓形状为合体型直筒裤，如图所示。

1. 基型裤规格设计(1) 、总体规格设计TL=0.6G+XW=W*+(0~2)H=H*+(8~10)BR=TL/10+H/10+(8~10)（包含裤腰的宽度）SB=0.2H+Y(2) 、细部规格前、后臀宽： FH=H/4-1，BH=H/4+1前、后腰宽：FW=W/4-1+裥量；BW=W/4+省量前、后裤口宽：FSB=SB-2，BSB=SB+2前、后裆宽：H/20,H/10前挺缝线：位于EJ中点；后挺缝线：PC=0.65H/102. 结构制图方法与步骤以G=165，W*=70，H*=90为例，如下图所示。

裤装的结构制图顺序一般是先画前裤片，再画后裤片。

(1)、先作横向基础线： WL、HL、BRL、KL、SBL。

(2)、再作纵向基础线：前臀宽线FHL；在BRL上确定前裆宽点E，EL= 前裆宽；确定前挺缝线KM。

(3)、确定前腰宽、前裤口宽、中裆宽。

(4)、确定前裤片折裥。

(5)、画后裤片：BRL线下降1，确定后臀宽、后裆宽、后中裆宽、后裤口宽、后腰宽及省道。

(6)、画顺裤片的轮廓线，标注尺寸。

服装云教育。

女西裤制版方法一、规格表二、前片制图1、基础线：用智能笔绘制水平线，长度为裤长-腰头标记为①。

2、下平线：用智能笔在①左端作垂直于①的线（转化为裤口线），标记为②。

3、上平线：用智能笔在①的右端，距为②（裤长-腰头）作垂直于①的线，标记为③，（转化为裤腰）。

4、横裆线：用智能笔在线①上，距③下端点臀围/4的距离取点A。

过A做③的平行线，长度为臀围/4-1定点E。

继续用智能笔画水平线，交③于D点。

5、臀高线：用等分规在线③的下端点及A之间做三等分，距A取1/3点C，用智能笔向上画水平线，交E、D于B。

6、小裆宽：用延长曲线端点工具将E延长0.4*臀围/10的尺寸于点F。

7、裤中线：用加点工具自A点1CM的位置取点A’。

用等分工具将线段F、A’等分，用不相交等距线工具做①的平行线于等分点，交②于G点，交③于L 点。

8、前脚口宽：以G为中心点，用线上两等分点工具，取脚口/2-1的尺寸，交②于I点、I’点。

9、前膝围线：用等分规将②及臀围线之间裤中线等分，并上移4CM定点D’。

不相交等距线工具做②的平行线，交于D’点，此线为前膝围线。

智能笔连接点I、线段FE的中点与前膝围线交于点K。

皮尺量取D’、K的距离，加点工具自点D’取D’、K的距离，定点K’。

10、下裆缝线：用智能笔连接I、K、F点，并用调整工具调整。

11、小裆弯线、前腰线及侧逢线：用对称粘贴工具将下裆缝线对称。

用智能笔工具连接F、B并距D点1.5CM定为点N的线用调整工具调整。

用智能笔工具自N点向下取腰围/4-1+6的尺寸于O点，定出前腰线，同时连接C、A’点。

用智能笔连接I’、K’、A’，做出剩余部分的侧缝线。

12、前褶、省位：智能笔自L0.6CM的距离画褶，大小为3.5CM。

反方向2.5CM，与腰线相交。

等分工具将前褶线与侧缝线等分。

智能笔做垂线，收省工具做省。

三、后片制图后片可在前片的基础上制作，也可以单独制作，下面的方法是单独制作。

1~3制作方法与前片相同。

一、款式特点及外形普通女西裤一般为锥形裤。

前裤片左右各有两只反褶裥，侧缝直袋各一只；后裤片左右各收两只省；腰口装腰头；前门襟或右侧缝开口装拉链或钉扣（见图2-5）图2-5二、制图规格三、制图步骤女西裤结构图见图2-6（一）前片○1侧缝基础线离开布边1.5cm作一直线与布边平行。

○2脚口线与布边垂直，预留贴边4cm。

○3裤长线○2~○3等于裤长98cm－腰头宽4cm＝94cm。

○4横裆线○3~○4定数为25cm，与○3平行。

○5臀围线○3~○5等于上裆长的2/3＝16.7cm，与○3平行。

○6中裆线○5~○2的1/2提高3cm，与○3平行。

○7前臀围大在臀围线上，由○1量起○1~○7为H/4－1＝24cm,作一直线与○1平行。

○8前腰围大在腰口线上，由○1量起，1cm为侧缝劈势，再量出前腰围大w/4－1＋6(裥量)＝22.5cm。

○9前裆宽在横裆线上，由○7量起○7~○9为H0.4/10＝4cm。

○10烫迹线在横档向上，由○1劈进0.7cm至○9的中点，作一直线与○1平行。

○11前脚口大按脚口规格20－2＝18cm，以烫迹线为中心两边平分。

○12下档缝线脚口端点与前裆宽的中点相连，与中裆线相交，再从交点与○9相连，中间凹进0.3cm画顺。

○13侧缝线在中裆线上，以烫迹线为中心两边对称，取中裆大两边相等，下端与脚口相连，上端与侧缝进0.7cm处连接，中间凹进0.3cm，再连接至腰口，用弧线画顺。

○14门襟线由○8~○7画弧线连到○9，用弧线画顺，画法见图。

○15褶裥前褶裥为反裥，褶裥量取3.5cm，由前褶裥至侧缝的中点处为后褶裥位置，后褶裥量取2.5cm，褶裥烫至臀围线上3cm左右。

○16侧缝直袋在侧缝线上，上端距腰口3cm，袋口大15cm。

图2-6（二）后片后裤片制图的长度以前裤片为基础，将腰口线、臀围线、横裆线、中裆线、脚口线延长。

○1侧缝基础线与布边平行。

○2烫迹线○1~○2为H2/10－1＝19cm，与○1平行。

Hale Waihona Puke 结构图14 后下裆弧线：由后裆宽线与横裆线交点至脚口大点 连接画顺。
15 后侧缝弧线 由上平线与后腰围交点至脚口大点连 接画顺。
16 落裆线：
按后下裆线长减前下裆 线长（均指中裆以上段） 之差，作平行于横裆线 的直线。
18 后裆弧线作图方法如下
方法一
1）将AC三等分，BC三 等分。
2）取AC的1/3点E， 取BC的1/3点F
制图
7 后裆直线 在臀围线上，以侧缝直线起点， 取H/4+1cm，平行于侧缝直线。
8 后裆缝斜线 在后裆直线上，以臀围线为， 取比值为15:3.5，作后裆缝斜线。
9 后裆宽线 在横裆线上，以后裆缝斜线为起点， 取H/10。
10 后烫迹线 在横裆线上，取侧缝直线至后裆宽线 的1/2，作平行于侧缝直线的直线。
（一）制图依据
1． 款式图与外形概述：款 式特征是装腰，前裤片反 折裥两个,侧缝直袋，后 裤片收省两个，右侧缝上 端开门处装拉链。
适用原料：化纤类、 棉布类、呢绒类。
制图依据
2． 测量要点：
（1） 裤长的测定 裤长一般自体侧髋骨处向上3cm左右为始点，顺 直向下量至所需长度。就长裤来说，裤长的终止点与脚口 有关。 脚口偏小，裤长受脚面倾角度的制约而不能任意加长，脚口偏大， 裤长则可适量加长，脚口适中，则裤长在前述两者之间。
课后作业：

在16开的卡纸上用 1∕ 4的比例
完成后裤片结构制图
The end !
20 后省 以后腰缝线三等分定位。 省中线与腰缝直线 垂直。近侧缝边 省大2cm， 省长10cm；近后缝边 省大2.3cm，省长11cm；后省上口画法，见图
20 后省

项目（实训）七：女西裤结构制图
、实训目的
1 .掌握女西裤的款式特点
2 .了解女西裤制图规格与放松量
3 .掌握女西裤的制图步骤与要点
4 .会对女西裤进行零部件配制（插袋、门里襟、腰头）二、实训设备、工具、材
料多媒体投影仪、制图工作台、放码尺、三角尺、软尺、大弯尺、铅笔、橡皮、牛皮纸、胶带、剪刀等。

三、实训资源（实训原理）
（一）参考规格设置
（二）前后裆弯弧线作图细节
（三）前后裆宽
1 .前裆宽线：在上裆高线上，以前裆直线为起点，0.04H,与前侧缝直线平
行（0.04H=3.84）。

2 .后裆宽线：在上裆高线上，以后裆缝斜线为起点，取0.1H（0.1H=9.6）
（四）制图参考
四、实训内容及步骤
1 .款式分析，规格确认
2 .前后裤片框架与结构绘制
3 .裤片样板制作（对位标记、放缝等）
4 .零部件配制（插袋、腰头、门里襟）五、实训数据（实训现象或实训结论）
六、思考与练习
1 .前后腰大与省的关系，省的大小会涉及到哪个部位的造型?
2 .前后裆弯宽的计算?
实训报告（实训任务工作单）
姓名 _______ 班级实训时间：实训地点：
-、实训目的
三、实训设备、工具、材料:
三、应知应会知识
1 .女西裤制图步骤？
2 .净尺寸测量与放松量设置?
3 .前后裤片大小在腰口、臀围、中档、脚口位置的尺寸区别?
4 .实训过程中的注意事项?
五、实训总结或体会（不少于200字）
六、教师评价
实训过程评价：
实训结果评价：
指导教师签名：
日期：年月日。
