女 西 装 长 裤 结构制图步骤

女 西 装 长 裤 结构制图步骤

女西装长裤前片一横线1.下平线预留贴边4CM2.上平线裤长-腰头（4CM）3.上裆线 H/4-1（直裆长）4.臀高线直裆长/35.中裆线下平线与臀高线的1/2处上提5CM作直线二竖线1.布边线预留布边3CM2.臀宽线由布边线起在臀高线上量出H/4-1作点画直线与上平线、臀高线、上裆线垂直相交。

3.小裆宽由上裆线与臀宽线的交点向上量取H/20-1.4.挺缝线先在臀宽线上由布边线劈进0.6～0.7CM作点，再找出该点与小裆宽点的间距的1/2处作直线与上下平线垂直相交。

5.脚口宽以挺缝线为中点向两端分别量取（总脚口宽/2-2）÷2.6.中裆宽连接脚口内端点与小裆宽点，在连线与中裆线的交点处下量1.5CM取点，该点到挺缝线和中裆线交点d的距离为中裆宽的一半，由此量画另一半。

7.腰口线上平线与臀宽线的交点劈进1CM作点，向下量取W/4-1+褶量+省量。

三弧线1.腰口门襟弧线由腰口劈进点顺势画直线连于臀高线。

2.小裆弧线由上裆线与臀宽线的交点斜向上量取2.5CM作点，再连接小裆宽点、作点、臀宽高线交点画顺弧线。

3.中裆弧线取小裆端点或上裆线上的侧劈势点至中裆线的1/2处劈进0.3CM画弧线。

4.腰口侧缝弧线由腰口劈进点顺势画弧到臀高线再到上裆线上的侧劈势点（弧线外凸）。

四褶袋1.褶裥①褶大，〔腰口两端劈点间距—腰大（W/4—1）〕÷2(注：前褶亦可大1CM)。

②褶位，ⅰ.前褶往挺峰线左量取褶量。

ⅱ.后褶中点在挺缝线与上平线交点至侧腰口劈点间的1/2处，然后褶大平分中点。

③两褶长3.3CM。

2.侧袋腰口线下3CM为上封口，袋口大15CM。

后片一横线1.下平线预留贴边4CM2.上平线裤长-腰头（4CM）3.上裆线 H/4-1（直裆长）4.臀高线直裆长/35.中裆线下平线与臀高线的1/2处上提5CM作直线6.落裆线由上裆线向下量取1CM画直线平行于上裆线。

二竖线1.布边线预留布边3CM2.臀宽线由布边线起在臀高线上量出H/4+1作点画直线与上平线、臀高线、上裆线、落裆线垂直相交。

男西裤结构制图和重叠制图法

男西裤结构制图和重叠制图法


LOGO
LOGO
LOGO
LOGO
LOGO
LOGO
LOGO
LOGO
LOGO
五、重叠制图法
1.前后片结构制图 2.制图要点 前裤片制图方法与普通男西裤相同。 根据前裤片的轮廓线（用虚线表示）制图时，先定出①侧缝困势：在臀
围线上由前片侧缝线放出H0.4/10左右;②后臀围大：H/4＋1；③后缝 困势;在腰口线上，离烫迹线H0.4/10左右。 按前裤片的中裆大，脚口大两边各放出2cm。 其余部位制图方法相同。
LOGO
cm
臀围 100
脚口 21
LOGO
四、男西裤制图步骤
前后片结构制图 零部件制图 1.腰面 2.门襟 3.里襟 4.串带绊(毛缝) 5.后袋盖与嵌条
6.侧缝袋布与袋垫（毛缝） 7.后袋布与袋垫（毛缝） 8.表袋布与袋垫（毛缝） 9.大小裤底（毛缝） 10.贴膝绸（毛缝）
LOGO
LOGO
LOGO
LOGO

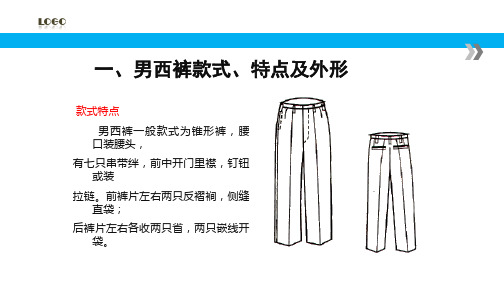

一、男西裤款式、特点及外形
款式特点 男西裤一般款式为锥形裤，腰
口装腰头， 有七只串带绊，前中开门里襟，钉钮
或装 拉链。前裤片左右两只反褶裥，侧缝
直袋； 后裤片左右ຫໍສະໝຸດ 收两只省，两只嵌线开袋。LOGO
二、成品规格参考表
LOGO
三、制图规格
号型 170/70A
部位 规格
裤长 102.5
腰围 72
第五章 西裤结构制图 课件

第五章 西裤结构制图 课件


后裤片结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
制图要领与说明
1、男、女在制图上的区别 (1)男、女体型差别(指腰部以下) 男性臀腰差小于女性，因而男性两侧(腰至臀)的弧
度小于女性；男性的腰围、臀围、腿围一般大于女性；男性臀部与腹部比女性平。 (2)由体型差别反映在西裤制图结构上的差别 在裥、省的收量上男裤小于女裤；前
第三节 西裤的款式变化
款式外形特征
款式特征：宽松型长裤中的一种。其外形为装腰，前片折裥较多， 此款为前片左右各五个反折裥，裥上端缉线约1.5~2cm，后片左右各收 省两个，右侧缝上端装隐形拉链一根。 适用原料：呢绒类、化纤类等。
第五章 西裤结构制图
第五章 西裤结构制图
第一节 女西裤 第二节 男西裤 第三节 西裤款式变化
第一节 女西裤
款式外形特征
款式特征：装腰，前裤片反褶裥两个，侧缝直 袋，后裤片收省两个，右侧缝上端开门处装拉链。
适用原料：化纤类、棉布类、呢绒类。
制图规格：
第一节 女西裤
测量要点
测量要点：
（1）裤长的测定 裤长一般自体侧髋骨处向上3cm左右为始点，顺直向下量至所需 长度。就长裤来说，裤长的终止点与裤脚口有关，裤脚口偏小，裤长受脚面倾斜角度的 制约而不能任意加长，裤脚口偏大，裤长则可适量加长，裤脚口适中，则裤长在前述两 者之间。
第三节 西裤的款式变化
牛仔裤款式外形特征
款式特征：贴体紧身，装腰，前片无裥，斜 袋、门里襟装拉链。后片拼后翘，贴袋左右各一。 裤腰、门襟、脚口、裤带袢(7根)、前袋口、后贴 袋、后翘、侧缝均缉明线。
电子课件-《服装结构制图(第三版)》-A18-3644 第三章 裤装结构制图

电子课件-《服装结构制图(第三版)》-A18-3644 第三章 裤装结构制图


袋盖贴袋及风琴贴袋。
脚口变化 裤装脚口一般为平脚口与翻脚口两类。由于人体脚背是隆起状态，同 时考虑到裤脚口落在脚背上的裁片面料不能有过多的余量，因此前裤片脚 口可以向上略凹进，后裤片脚口可以向下略凸出。
样结构变化
凸肚体裤片纸样处理方法
铅笔裤结构制图
铅笔裤又被称为小脚裤、烟管裤，是指有着纤细裤管的裤子，裤脚很
第一节 裤装结构与人体的关系 第二节 女西裤结构制图 第三节 男西裤结构制图 第四节 牛仔裤结构制图 第五节 裤装的结构变化
第一节 裤装结构与人体的关系
裤装是包裹人体臀、腹并区分 两腿的基本着装形式。裤装的外 形轮廓由裤长、上裆、腰围、臀 围、横裆、中裆及脚口等几大环 节构成。
裤装示意图
一、裤装与人体下肢的关系
单位：cm
女西裤结构图
裁片放缝
女西裤裁片放缝图
女西裤排料
褶裥一般分为正褶裥与反 褶裥两类。
正褶裥是指在裤片正面， 由侧缝方向折向前中心方向的 褶裥；反褶裥是指在裤片正面， 由前中心方向折向侧缝方向的 褶裥。
女西裤排料图
裤装的正褶裥与反褶裥
第三节 男西裤结构制图
男西裤是男士搭配西服穿着的正装裤，适用的面料较广，化纤、毛料 都可以用来制作男西裤。
腿部位多用绑绳与扣子紧固，便于将裤子放置于马靴内。
现代马裤在款式上发生了很大的变化，它一般采用弹性良好的面料制
作，款式变得贴体，与普通裤子的裁剪方法一致，且多为七分裤，从穿着
角度看与靴裤形式变得一样，失去了传统马裤独有的款式特点。
根据裤长，裤装分为短裤、中裤、中长裤 和长裤四大类。
裤长与人体的关系
三、裤装围度与人体的关系
裤装成品腰围尺寸的设置要考虑到人体呼吸、蹲坐等动作与就餐后人 体腹围的增加以及季节等因素。同时，裤装还要考虑到人体进行坐、弯腰、 下蹲、行走时人体臀部的尺寸变化，根据裤装的宽松度，一般将裤装分为 紧身型、适体型和宽松型三大类。
裤装结构2

裤装结构2


170/ WA
165/ WA
160/ WA
155/ WA
半 裤 腰 臀围 腰 号 长L 围W H 宽
88 104 70 96 4
85 102 68 94 4
83 100 66 90 4
80 98 64 86 4
78 96 62 80 4
（一）点放码推板
（二）切开线推板
（三）相似形推板
（四）裤子推板示意图
（三）牛仔裤结构制图
参考规格
单位：cm 号模：170/xA 裤长：104 腰围：78 臀围：100
（四）休闲裤结构制图1
（四）休闲裤结构制图2
参考规格：（单位：cm) 裤长：102.5 臀围：88 腰围：71 中档：44 脚口：53
四、休闲裤结构制图3
五、八分裤结构制图
（五）八分裤结构制图演示（前片）
三、裤子推板
推板：
工业生产中，服装产品的规格呈现出系列化的特征。 不 是每一个规格的样板都是通过结构制图的方法得到的，而 是先制出某一个规格的标准样板，然后依据规律，进行推移得 到所有的样板。
（一）点放码推板 （二）切开线推板 （三）相似形推板 （四）裤子推板示意图
（一）点放码推板
号 模
175/ WA
裤子工业制板
KUZI GONG YE ZHIBAN
裤子工业制板
一、裤子简介 二、裤子结构制图 三、裤子推板
Hale Waihona Puke 裤子分类：按穿着对象的年龄，可 分为成人裤、童裤等；按穿着对象的性 别，可分为男裤女裤；按形态特征，可 分为长裤、中裤、短裤等；随着流行趋 势和倾向可分时装裤、骑士裤、踏脚裤、 健美裤等等。但就其类型来说不外乎适 身型、紧身型、松身型三种变化。对学 习者来说，要掌握其构成原理，制图要 领和变化规律，达到举一反三灵活应用 的目的。
女西裤结构制图

女西裤结构制图

前中线（前烫迹线）左右各SB/2-1
12.前中档宽（膝围宽）：前脚口宽＋1 13.前侧缝腰围点： b点向a点1cm,向上0.7cm。
14.前门襟点：向侧缝处1cm，弧线连接前侧缝 腰围点，前烫迹线到侧缝处0.7点平均2等分， 前烫迹线处做褶宽2cm,褶长3.5-4cm; 等份处做省宽2cm,省长11cm
15.完善前侧缝弧线： 前腰围点－HL－上档长－中档线－脚口线
16.后脚口宽： 后中线（后烫迹线）左右各SB/2+1
17.后中档宽（后膝围宽）：后脚口宽＋1 18.后上档深往右1cm
臀围线到脚口线中点，往臀围线上升 4CM 5.前臀宽：H/4-1 6.后臀宽：H/4+1
7.小／前档宽：0.4H/10 8.大／后档宽：1.1H/10 9.前中线（前烫迹线）：
侧缝线（前立档深）点向后片进 1cm，与前档宽点的中点做垂线 10.后中线（后烫迹线）：
侧缝线（后立档深）点向前片进 1cm，与后档宽点的中点做垂线 11.前脚口宽：
裤装原型结构制图
一 裤子的分类ຫໍສະໝຸດ 制图步骤：(1) 制图尺寸：单位：cm
规格表:160/68A
号型
裤长 腰围 臀围
160/68A 98 70 94
脚口宽 腰头 SB
20
3
(2) 制图比例：1:5
（3）制图：
1.画矩形abcd：ab=H/2+1.5H/10（总档宽) ac=裤长-腰头
2.立档深、上档长（CRL): 25cm 3.臀围线（HL): 2立档深/3 4.中档线（膝围线）：
女西裤结构制图ppt

女西裤结构制图ppt

7
结构制图（前片框架制图）
8.前裆宽线：在横裆线上，以前裆直线为起点，取0.4H/10， 与前侧缝直线平行。 8
结构制图（前片框架制图）
9.前横裆大：在横裆线与侧缝直线相交处偏进1cm。
9
结构制图（前片框架制图）
10.前烫迹线：按前横裆大的1/2作平行于侧缝直线的 直线。
10
结构制图（前片框架制图）
结构制图（前片结构制图）
21.侧缝直袋位：上平线下3cm为上袋口，袋口大15cm。
结构制图

总结
作 业


1.臀围、腰围、裤长量体的方法及 加放度。 2.绘制女西裤前片制图一幅，要求： 比例1:5，单位为cm，规格L100、 W68、H98、D29、F20。
结束
3
结构制图（前片框架制图）
4.横裆线(上裆高)：由上平线量下，取上裆减腰宽。
4
结构制图（前片框架制图）
5.臀围线：取上裆高的1/3，由横裆线量上。
5
结构制图（前片框架制图）
6.中裆线：按臀围线至下平线的1/2向上抬高4cm， 平行于下平线。
6
结构制图（前片框架制图）
7.前裆直线：在臀围线上，以前侧缝直线为起点， 取H/4—1cm，平行于前侧缝直线。
女西裤结构制图
南京中华中等专业学校 胡 捷
教学目的与要求
使学生在掌握一步裙的基础上 进一步学习女西裤的结构制图 和工艺，为男西裤制图和工艺 的学习打下良好基础。

教学重点与难点

女西裤前片裥位、后片省位、 口袋及腰片的制图
教学方法

结合实物、应用多媒体讲解
教学课时

1 课时
复习、提问（一）
127-演示文稿-男裤结构制图与样板

127-演示文稿-男裤结构制图与样板


男西裤 结 构设 计
面料选择
一般可使用棉、毛、麻、化纤类面 料以及毛涤混纺等面料，也可据流行、喜 爱自由选择面料。 使用量
表布 140cm 幅宽 裤长 +10cm-15cm 表布 90cm 幅宽裤长 ×2+15cm -20cm
男西裤 结 构设 计
测量要点
1 、裤长：从腰的最细处向上 2cm （由胯骨向上 3cm ）为始点顺直向 下量至脚踝骨向下 2-3cm 处，也 可据流行或穿着喜好、习惯自定。
2 、腰围：腰部最细处围量一周加 放 2cm 。
男西裤 结 构设 计
测量要点：
3. 臀围：臀部最丰满处围 量一周加放 10cm—12c m。
4. 立裆：裤长 /10+ 臀围/1 0+4—5cm 。
5. 脚口：男西裤脚口定尺 ，一般控制在 22cm—25 cm 之间。
男西裤 结 构设 计 单 位：厘米
号型
成 裤长
品 规
腰围
格 臀围
立裆
脚口
170/74 A 102 76 102
24 ． 4 22
男西裤 结 构设 计
五、制图 步骤 、方法： 1 、先画基础线再画轮廓线：原基线、上平 线、横裆线、臀围线（立裆深 /3 处）、裤 长 线 、膝围 线 或称中档线 （横裆线 →脚口 线二分之一处向上 5cm 处。
，以防止前裤 片侧 缝 腰口处 收进 太多 而形成鼓包。
男西裤 结 构设 计
4 ．后裆低落原 因
一是因为 人 的体型；二是因 为 后片下裆缝 才 与前处 下裆缝 等 长 。前平后凹通 裆才对 接顺 园， 符合人体。
男西裤 结 构设 计
5. 裤子烫迹线
裤 烫 迹线 是裤 子的核心 ，是裤 片的中心，在裤 子制图 中，又是角度线 ，所以裤 烫 迹线 对 裤 子 的造型至关重要。它是横 裆大、中裆大、脚口大等 部位的对 称中心，在裁剪 时 裤 中线 与织 物的经 纱 方向平行，在把裤 子制成 成品时 ，它又是裤 子整 烫 折叠的依据。
裤子制图

裤子制图


13 H/4
L
后片x2
前片x2
后片结构制图完成
直角
短裙裤案例一（组合裙）
短裙裤案例一（组合裙）
以西装短裤为例，在裤前部外加一层超短裙 结构，形成后看是裤，前观是裙的服装式样。 成为内裤外裙的组合设计。
短裙裤案例一（组合裙）步骤
1
10
10
短裙裤案例一（组合裙）步骤 短裙裤案例一（组合裙）完成
1 开口（门里衿）可在后中、右侧设置，保 留前端合身裙的风格。
26
8
8
前后连片x2
8
3.5
50 15～20
2
2
后片结构制图完成
前后片结构制图完成
3～5
直角
30
裤 女西 x2 前片
这款哈伦裤借用女西裤纸样操作 完成，在制图中不难了解两类款 式的共性与差别，从中掌握锥型 裤之间的造型与结构关系，提高 我们打板技能。
裤 女西 x2 后片
1
哈伦裤结构制图一
2
2
12 12 13 3
4
2
6.5 里衿宽量
10
口袋布设计
3～4 3
7
串带x6 里衿宽
6.5
w
裤腰x1
4
女直筒裤
品名：女直筒裤 号型：160/68A 尺寸：裤长100 腰围70 臀围95 脚口20～21
现代裤类名称，又称“筒裤”。直 筒裤的裤脚口，一般均不翻卷。由于 脚口较大（与中裆相同），裤管挺直， 所以有整齐、稳重之感。在裁剪制作 时，臀围可略紧，中裆应略为上提， 这样更能反映裤管的宽松挺直的特点。
10
10
前裙片x1
睡裤
品名：家居休闲裤 号型：160/68A 尺寸：裤长94 臀围108 脚口20～22
女西裤结构制图 3

女西裤结构制图 3

将腰口线、臀围线、横裆线、中裆线、脚口线延长。
侧缝基础线：与布边平行。
烫迹线：H2/10－1＝19cm 。
后臀围大：H/4＋1＝26cm 。
后裆低落：按前片横裆线，在后裆处低落0.7cm 。
后裆缝线 ：
后腰围大：W/4＋1＋4.5(省量)＝23cm 。
后裆宽：H/10＝10cm。
后中裆大：两边各取前中裆大＋2cm。
后脚口大：按脚口规格20cm＋2cm＝22cm，以烫迹
线两边平分。
侧缝线：
后裆缝弧线 ：
下裆缝线：
后省：后腰围大三等分为两只后省的位置，侧缝省
长10cm，大2cm；后缝省长11cm，大2.5cm，
与腰口线垂直。
讨论自学过程中遇到问题的解决方法。
我们一起回忆画图的步骤
脚口线: 与布边垂直，预留贴边4cm。
侧缝基础线:离开布边1.5cm作一直线，与布边平行。 裤长线: 裤长98cm－腰宽4cm＝94cm。
横裆线（上裆长）： H/4＝25cm
臀围线：上裆长的2/3＝16.7cm。
中裆线：脚口线至臀围线的1/2提高3cm。
前臀围大： H/4－1＝24cm。
前腰围大： W/4－1＋6（褶裥量）＝22.5cm。
前裆宽：H0.4/10＝4cm 烫迹线：在横裆线上，由侧缝基础线劈进 0.7cm 至 前裆宽的中点。 前脚口大：脚口 20cm－2cm＝18cm，以烫迹线两边 平分。 下裆缝线： 侧缝线： 门襟线 ：
褶裥：
侧缝直袋：
（二）后裤片
款式特点
适合于夏季穿着， 也可作运动便服裤。 裤长一般在腿根至膝 的 1/2处左右。前门襟 开口装拉链，侧缝斜 袋，后裤片左右各一 只嵌线挖袋。选用面 料以吸湿性强、透气 性好、挺括凉爽为宜。
女西裤结构制图

女西裤结构制图

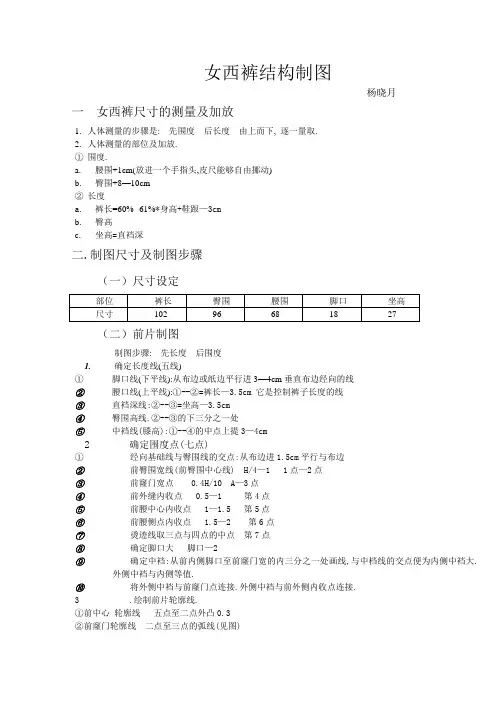

女西裤结构制图杨晓月一女西裤尺寸的测量及加放1.人体测量的步骤是: 先围度后长度由上而下, 逐一量取.2.人体测量的部位及加放.①围度.a.腰围+1cm(放进一个手指头,皮尺能够自由挪动)b.臀围+8—10cm②长度a.裤长=60%--61%*身高+鞋跟—3cmb.臀高c.坐高=直裆深二.制图尺寸及制图步骤（一）尺寸设定（二）前片制图制图步骤: 先长度后围度1.确定长度线(五线)①脚口线(下平线):从布边或纸边平行进3—4cm垂直布边经向的线②腰口线(上平线):①--②=裤长—3.5cm 它是控制裤子长度的线③直裆深线:②--③=坐高—3.5cm④臀围高线.②--③的下三分之一处⑤中裆线(膝高):①--④的中点上提3—4cm2确定围度点(七点)①经向基础线与臀围线的交点:从布边进1.5cm平行与布边②前臀围宽线(前臀围中心线) H/4—1 1点—2点③前窿门宽点 0.4H/10 A—3点④前外缝内收点 0.5—1 第4点⑤前腰中心内收点 1—1.5 第5点⑥前腰侧点内收点 1.5—2 第6点⑦烫迹线取三点与四点的中点第7点⑧确定脚口大脚口—2⑨确定中裆:从前内侧脚口至前窿门宽的内三分之一处画线,与中档线的交点便为内侧中裆大.外侧中裆与内侧等值.⑩将外侧中裆与前窿门点连接.外侧中裆与前外侧内收点连接.3.绘制前片轮廓线.①前中心轮廓线五点至二点外凸0.3②前窿门轮廓线二点至三点的弧线(见图)③外侧缝轮廓线 a.六点至一点外凸0.3b.四点至中裆线凹进0.3c.中裆至脚口为直线④内侧缝轮廓线 a.三点至中裆凹进0.5中裆至脚口为直线.3.前褶的处理①前片总褶大H/4—W/4—1—1.5=4.5②褶的分布A.挺缝处占3.3cm a.1/3 褶靠前中心b. 2/3褶靠侧缝B.取前腰侧至前1褶的中点为第二个褶的褶中线.(三) 后片制图1.确定长度线延长前片所有长度线2.确定围度点1点1点~A′=H/10—0.5~1A′B′=0.2H/10或2cm2点过B′点的经向线与臀围线相交的点3点2点~3点=H/4+14点连接A′~2点并延长至4点.C′点~4点=2~2.5cm5点4点~5点=W/4+1+2~2.5(省) 5点落在腰口线上6点E点~6点=1.2~1.57点取1点~6点的中点向外侧缝偏移0.5~0.8cm确定后中裆:前中裆+4 ~4.6确定后脚口: 脚口+23.绘制后片轮廓线①切取后片内侧缝与前片内侧缝的长度相等或后片比前片在内侧缝的长度基础上短0.3~0.5GF为后片的落裆线.②将GF四等份分开,将G~2点三等份分开,连接HI点并找出HI的中点J点,连接GJ 并找出GJ 的中点K 过K点画弧FI(四) 零部件制图(见图)三.女西裤变化1.造型的变化,不同的裤型a.直筒裤型b.锥裤型c.马裤d.萝卜裤e.喇叭裤f.小脚裤2.腰位的变化 a.低腰 b.正常腰 c.高腰西裤: , 单位:厘米裤长从腰节到脚底的黄金分割比.男裤长: 身高59%~60% 赤脚女裤长: 身高60%~61% 赤脚1~3 裤长不加鞋跟高3~5 加1~25厘米以上: 鞋跟离地面3厘米处脚口开边衩裤长加长不应该影响中裆线.只在裤长线上加长低裤腰：前腰口中心线处底落值6厘米为限后腰中心线处低落值4厘米为限怎样避免裤装制板小裆生须裤子着装后，人体自然站立，前门襟明线以下部位产生放射线皱纹，影响美观程度，也是裤装造型中弊病之一，俗称“小裆生须”，根据小裆皱纹产生方向及形状不同可分为三类：A、横向嘣开式皱纹;B 对称对绺式皱纹 C 八字链式皱纹（如图一）横向分开式（小裆生须）产生原因，是因为裤装遮盖人体腰，腹，臀部，会阴点及下肢。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

➢ 前裆宽：H0.4/10＝4cm
➢ 烫迹线：在横裆线上，由侧缝基础线劈进0.7cm至 前裆宽的中点。
➢ 前脚口大：脚口20cm－2cm＝18cm，以烫迹线两边 平分。
➢ 下裆缝线： 侧缝线： 门襟线 ：
➢ 褶裥：
侧缝直袋：
（二）后裤片
将腰口线、臀围线、横裆线、中裆线、脚口线延长。 ➢ 侧缝基础线：与布边平行。 ➢ 烫迹线：H2/10－1＝19cm 。 ➢ 后臀围大：H/4＋1＝26cm 。 ➢ 后裆低落：按前片横裆线，在后裆处低落0.7cm 。 ➢ 后裆缝线 ： ➢ 后腰围大：W/4＋1＋4.5(省量)＝23cm 。 ➢ 后裆宽：H/10＝10cm。
款式特点 适合于夏季穿着，也可作运动便服裤。
裤长一般在腿根至膝的1/2处左右。前门襟开 口装拉链，侧缝斜袋，后裤片左右各一只嵌 线挖袋。选用面料以吸湿性强、透气性好、 挺括凉爽为宜。
二、制图规格
号型 170/70A
部位 规格
裤长 42
腰围 72
cm
臀围
脚口
96
26
三、男西短裤前后片结构制图 四、制图要点
✓ 按前裤片的中裆大，脚口大两边各放出2cm。
✓ 其余部位制图方法相同。
六、放缝与排料
1.前后裤片的放缝
脚口贴边放缝3～4cm，如果是外翻边，放缝10cm。
2.西裤的排料
双幅料单条裤子排料。 门幅：144cm 用料计算：裤长－腰宽＋贴边＋起翘＋放缝＋缩率＝
裤长＋4～5≈107cm。
一、男西短裤款式、特点及外形
后中裆大：两边各取前中裆大＋2cm。 ➢ 后脚口大：按脚口规格20cm＋2cm＝22cm，以烫迹
线两边平分。 ➢ 侧缝线： 后裆缝弧线 ： 下裆缝线： ➢ 后省：后腰围大三等分为两只后省的位置，侧缝省
长10cm，大2cm；后缝省长11cm，大2.5cm， 与腰口线垂直。
一、男西裤款式、特点及外形
100
三、裙裤前后片结构制图
四、制图要点
❖ 臀围的放松量较大，前后片的腰围、臀围不设置 前后差。
一、裙裤款式特点及外形
款式特点
裙裤从外观造型来看，像一条裙子，实 际上是有裆缝的裤子。裙裤具有裤子的裁片 结构和裙子的动态外观，是女子喜爱的休闲 下装。这是一件基本款式的裙裤，根据款式 造型的需要，可以在宽松量、长短及结构上 作变化
二、制图规格
cm
号型
部位
裤长
腰围
臀围
160/66A
规格
64
68
二、制图规格
号型 165/84B
部位 规格cm裤长 Nhomakorabea腰围
臀围
中裆
脚口
100
86
108
27
23
三、肥胖体西裤前后片结构制图 四、制图要点
❖ 上裆较长，一般比正常体（A体）加长1～1.5cm 左右。
❖ 前后腰围大可平均分配，腹部过大者，前腰围还 可再适当加大。
❖ 前片腰口线要起翘，约1～1.5cm左右。
款式特点 男西裤一般款式为锥形裤，腰口装腰头，
有七只串带绊，前中开门里襟，钉钮或装 拉链。前裤片左右两只反褶裥，侧缝直袋； 后裤片左右各收两只省，两只嵌线开袋。
二、成品规格参考表
男西裤号型规格参考表（5·4A）
cm
规格 号型 部位
160/66
裤长 96.5
165/70 99.5
170/74 102.5
2.门襟
7.后袋布与袋垫（毛缝）
3.里襟
8.表袋布与袋垫（毛缝）
4.串带绊(毛缝)
9.大小裤底（毛缝）
5.后袋盖与嵌条
10.贴膝绸（毛缝）
五、重叠制图法
1.前后片结构制图
2.制图要点
✓ 前裤片制图方法与普通男西裤相同。
✓ 根据前裤片的轮廓线（用虚线表示）制图时，先定 出①侧缝困势：在臀围线上由前片侧缝线放出 H0.4/10左右;②后臀围大：H/4＋1；③后缝困势; 在腰口线上，离烫迹线H0.4/10左右。
155/64 95
160/68 98
165/72 101
170/76 104
腰围
62
66
70
74
78
臀围
93.6
96.8
100
103.2
106.4
四、制图规格
号型 160/68A
部位 规格
裤长 98
腰围 70
cm
臀围
脚口
100
20
五、女西裤制图步骤及结构制图
（一）前裤片
➢ 侧缝基础线:离开布边1.5cm作一直线，与布边平行。 ➢ 脚口线: 与布边垂直，预留贴边4cm。 ➢ 裤长线: 裤长98cm－腰宽4cm＝94cm。 ➢ 横裆线（上裆长）： H/4＝25cm ➢ 臀围线：上裆长的2/3＝16.7cm。 ➢ 中裆线：脚口线至臀围线的1/2提高3cm。 ➢ 前臀围大： H/4－1＝24cm。 ➢ 前腰围大： W/4－1＋6（褶裥量）＝22.5cm。
第六章 西裤结构制图
一、西裤部位线条名称
二、女西裤款式、特点及外形
款式特点
普通女西裤为锥形裤，前裤片左右各有 两只反褶裥，侧缝直袋各一只；后裤片左右 各收二只省；腰口装腰头；前门襟或右侧缝 开口装拉链或钉扣。
三、成品规格参考表
女西裤号型规格参考表（5·4A）
cm
规格 号型 部位
150/60
裤长 92
二、制图规格
号型 165/72A
部位 规格
cm
裤长
腰围
臀围
中裆
脚口
97
74
96
22
18
三、牛仔裤前后片结构制图 四、制图要点
❖ 前片无褶裥，臀围差较大，两侧劈量较多，腰口 应作弧线画顺。
❖ 后腰部位横向分割收省，拼接裁片用直料。前后 片侧缝线应等长。
一、肥胖体西裤款式特点及外形
款式特点
在裤子上是臀腰之差很小或相接近。对于 肥胖体的裤子裁法，可在一般裤子裁剪的比 例分配方法上，对制图公式作必要的调整， 才能裁出比较合体的裤子，起到修饰体型的 作用。
175/78 105.5
180/82 108.5
腰围
68
72
76
80
84
臀围
93.6
96.8
100
103.2
106.4
三、制图规格
cm
号型 170/70A
部位 规格
裤长 102.5
腰围 72
臀围 100
脚口 21
四、男西裤制图步骤
❖ 前后片结构制图 ❖ 零部件制图 1.腰面
6.侧缝袋布与袋垫（毛缝）
❖ 后裆缝低落比普通西裤大，一般可取2～3左右。 ❖ 脚口的前后差较大，根据裤长的不同，脚口的大
小可按实际测量加放，或在H/4＋4左右。 ❖ 脚口线应根据侧缝线及下裆缝线的斜度作直角，
用弧线画顺。
一、牛仔裤款式特点及外形
款式特点
牛仔裤的上裆较短，臀围较小，收紧腹 部，穿着舒适。前片腰口不收裥，后片拼后 裥，侧缝月亮袋，后片用贴袋，各部位缉双 道明线，起装饰作用。面料一般用较厚斜纹 粗布，以靛蓝色水洗、石磨为主。
