男西裤结构制图

围裆臀围腿根围甬裆）膝围（中踝围（裤臀上] 上裆臀I下裤子结构制图：1、前侧缝。

直线①为前侧缝线。

2、上平线。

垂直前侧缝直线①，是前、后裤片的腰缝线。

3、下平线。

平行于上平线，是前、后裤片的脚口线，②〜③间距是裤长一腰宽（3.5 Cm）O4、横裆线。

由上平线②向下量取上裆长一腰宽（3. 5 Cm）作平行于上平线②的直线。

5、臀围线。

由上平线向下量取2/3（上裆长一腰宽）作平行于上平线②的直线。

6中裆线。

由臀围线⑤与下平线③的中点上移 4 Cm作平行于横裆线④的直线。

7、前臀线。

由前侧缝直线①向左量取1/4臀围一 1 cm（前后臀差）,作平行于前侧缝直线①的直线。

该线也称为前上裆直线。

8、前裆宽线。

亦称前笼门大”由前臀线⑦与横裆线④交点起沿横裆线④向左量取 1 /20臀围-1 Cm取点，该间距为前小裆宽（前笼门大）。

9、前侧缝撇势。

由前侧缝直线①与横裆线④交点起沿横裆线向内量取0. 6 Cm为前侧缝撇势。

10、前烫迹线。

在前横裆宽I/2点作平行于前侧缝线①的直线。

11、前裤口宽。

取裤口尺寸一 2 cm,以前烫迹线为中心两边均分取点。

12、前中裆宽。

由小裆宽与裤口内侧点作直线交⑥中裆线点，由该点向内量取0. 5 Cm 取点，再以前烫迹线为中心两边均分取点。

13、后侧缝直线。

作平行于前侧缝直线①的直线（13）。

14、后臀宽线。

由后侧缝直线①，沿臀围线⑤向右量取 1/4臀围+1 Cm作后臀宽线。

15、后烫迹线。

由后侧缝直线①沿臀围线量取 2/10臀围一 1 Cm取点，平行后侧缝线作直线。

16、后裆斜线及后翘。

在上平线③后裤烫迹线交点与后臀宽线中点取点，由该点交臀围线⑤该线为后裆斜线，延长至横裆线落下1 cm，由上平线延高2〜2. 5 Cm为后翘高点。

17、后裆宽。

亦称后笼门大”由后裆缝线沿横裆线④向右量取1/10臀围+I Cm为后裆宽（后笼门大）。

18、后裤口宽。

以裤烫迹线为中心，按前裤口尺寸两边各加 2 cm,为后裤口宽。

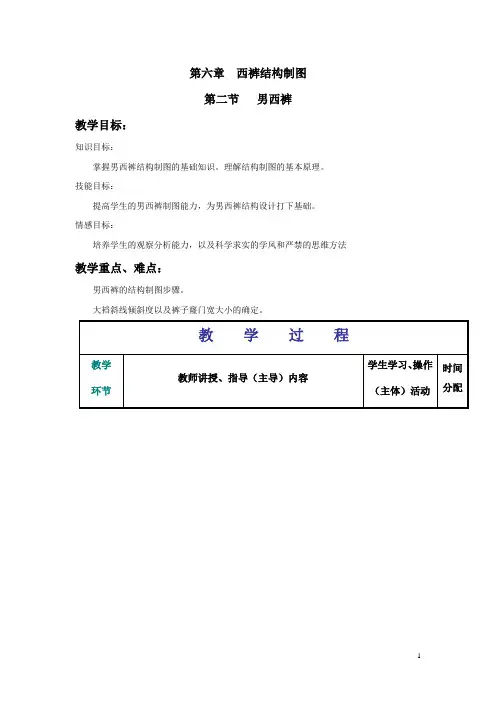

第六章西裤结构制图第二节男西裤教学目标：知识目标：掌握男西裤结构制图的基础知识。

理解结构制图的基本原理。

技能目标：提高学生的男西裤制图能力，为男西裤结构设计打下基础。

情感目标：培养学生的观察分析能力，以及科学求实的学风和严禁的思维方法教学重点、难点：男西裤的结构制图步骤。

大裆斜线倾斜度以及裤子窿门宽大小的确定。

教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配组织教学复习提问新授Ⅰ、组织教学：记录学生出缺席及课前准备情况。

Ⅱ、复习提问：1、女西裤的款式特点。

2、女西裤的结构制图步骤及方法。

Ⅲ、新授：通过复习导入新课。

第六章西裤结构制图第二节男西裤、一、款式、特点及外形男西裤一般款式为锥形裤，腰口装腰头，有七只串带绊，前中开门里襟，钉钮或装拉链。

前裤片左右两只反褶裥，侧缝直袋；后裤片左右各收两只省，两只嵌线开袋或有袋盖。

二、成品规格参考表男西裤号型规格参考表（5.4A）cm规格号型部位160/66 165/70 170/74 175/78 180/82裤长96.5 99.5 102.5 105.6 108.5师生问候教师提问学生回答通过问答学生导入新课板书课题教师提问学生观察回答教师结合电脑演示讲解学生看并记录学生观察(二)零部件制图 1.腰面左右各一片，前中宽4cm ，后中宽3.5cm ，后中缝拼接。

右腰面放出里襟宽2.5cm 。

2.门襟按前裆缝制图。

3.里襟按前裆缝制图。

4.串带绊(毛缝)串带绊7只,成品净长5cm ，宽0.8cm ，毛缝制图。

教师分组示范操作指导 学生观察回答教师强调应注意的问题 学生记录门襟5.后袋盖与嵌条上口斜度按后裤片袋口斜度。

6.侧缝袋布与袋垫（毛缝）下层袋布按上层在袋口处放出1.5cm，袋口大根据袋口下封口加2cm。

7.后袋布与袋垫（毛缝）袋布斜度按后袋口斜度。

8.表袋布与袋垫（毛缝）表袋口大7.5cm。

9.大小裤底（毛缝）小裤底对折连口。

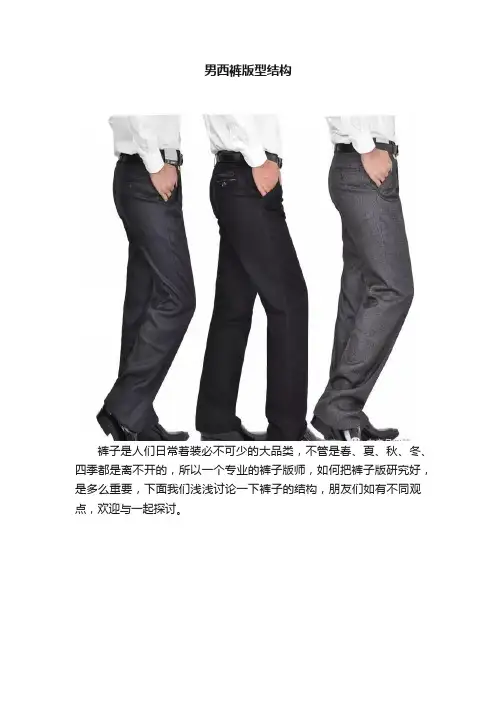

男西裤版型结构
裤子是人们日常着装必不可少的大品类，不管是春、夏、秋、冬、四季都是离不开的，所以一个专业的裤子版师，如何把裤子版研究好，是多么重要，下面我们浅浅讨论一下裤子的结构，朋友们如有不同观点，欢迎与一起探讨。

为了更直观的了解裤子的结构变化，在坯布上画上5CM*5CM的格子。

人台采用建智175*80A裤模。

保持条纹垂直于地面，注意格子对上。

在前裆最凹的位置顺势收量，如下图所示。

在后裆最凹的位置顺势收量，如下图所示。

省量，侧面收量，同时观察平衡度。

标记贴线，如下图所示。

修剪多余的缝缝。

取下样布，做好标记线，取下别针。

把样布放在画好格子的纸上，拷贝下来。

把纸样分割后进行省量转移，合并。

合并后，产生落裆，后裆产生拔量，并做好记录大小。

按需要的尺寸,调整中裆和脚口大小，去掉多的。

、
通过纸样剪切合并我们得到新的廓型过度纸样，再画顺得到原型纸样。

现在纸样上的拔量，一目了然，而且很准确。

用坯布进行车缝，得到原型。

以上是原型,原型调整完成后,加放松量,前松量变成褶，后松量由原型1个省变成2个省。

把日常穿着习惯考虑进去.制作成裤子纸样。

由于男性生理结构因素，在前裆处加放一定的松量。

这样就可以试穿样裤子了,按需求调整就OK了,那么有人要问了,不就一个裤子嘛,有这么麻烦么?是的,如果直制图也是可以的,但是产生版型问题，调版对经验不是很丰富的师傅来说,可是件头痛的事,比方落裆多少,各个部量的控制不太好控制.希望我的分享能给需要了解的朋们带来帮助.谢谢!。

男西裤基本原型纸样绘制步骤2007年04月11日星期三 14:26男西裤基本原型纸样绘制步骤西裤是指裤管有侧缝，穿着分前后，与体型协调的裤子。

下图所示为传统式男西裤，其款式特点为：前身两侧斜插袋，前开门里襟，左右拼驳腰头，后身有两个对称的腰省，后腰下右边设一个双嵌线袋(双唇袋)。

一、绘制男西裤纸样所需尺寸以臀围l02cm男士规格为例，下表所示为男西裤纸样制图尺寸。

二、男西裤原型纸样绘制步骤如下图所示为男西裤纸样，此纸样除裤脚口线处无缝份以外，其他边线已包含lcm的缝份，腰头上口线被放置在自然腰线上，一般的裤子腰头上口线被放置在自然腰线下4cm。

1.前裤片以点0为起点，画出垂直线和水平线，垂直线为裤中烫迹线，水平线为腰缝线。

0—1 直裆－腰头宽+lcm，经过点1画水平线为横档线。

1—2 下裆长，经过点2画水平线为裤脚口围线。

2—3 1/2(1—2)+5cm，经过点3画水平线为中裆线。

1—4 1/4直裆，经过点4画水平线为臀围线。

1—5 1/12臀围+1.5cm，经过点5向上画垂直线与臀围线相交于点6, 与腰围线相交于点7。

6—8 1/4臀围+2cm。

5—9 1/16臀围+0.5cm。

7—10 lcm，用直线连接6—10。

经过点9、6和10画前档弧线，曲线距离点5为2.5cm。

10—11 1/4腰围+2.5cm。

2—12 1/2裤脚口宽。

2—13 1/2裤脚口宽，经过点12和13分别向上画垂直线与中档线相交于点14和点15。

经过点11、8、14和12画前侧缝弧线，曲线在8—11线段处凸出0.5cm，在 8—14线段处凹入0.5cm。

经过点9、15和13画前下档弧线，曲经过点9—15和线段凹入1cm。

完成前裤片纸样。

2.后裤片纸样在前裤片纸样基础上继续绘图。

5—16 1/4(1—5),经过点16向上画垂直线与臀围线相交于点17，与腰围线相交于点18。

点19为1/2(16—18)。

18—20 2cm。

20—21 lcm，用直线连接19—21。
