螺纹的规定画法和标注螺纹是物体表面一种起到连接、固定、紧固或运动的作用的线条装饰形式。
在机械制造中，螺纹的规定画法和标注是非常重要的，它直接关系到螺纹的加工和使用。
下面，我将介绍一下螺纹的规定画法和标注。
首先，螺纹的规定画法是按照一定比例和标准来绘制的。
一般来说，螺纹的规定画法分为两种，分别是习惯画法和等高线画法。
习惯画法是按照一定的角度来描绘螺纹的形状，常用的角度有60°、55°和30°。
等高线画法则是通过等高线的方式来描绘螺纹的线条，可以清楚地显示螺纹的高低起伏和截面形状。
接下来，对于螺纹的标注，一般包括螺纹形状、螺纹规格和螺纹的加工要求等内容。
首先是螺纹形状的标注，如内螺纹或外螺纹。
内螺纹一般用"T"字母表示，外螺纹则用"和"字母表示。
其次是螺纹规格的标注，包括螺纹的直径、螺距和牙型等。
螺纹的直径用小写字母"d"表示，螺距用"p"表示，牙型用字母P、M或G表示。
最后是螺纹的加工要求的标注，如螺纹的粗糙度等。
此外，对于一些特殊螺纹，还需要标注其特殊要求。
比如，螺纹的端部处理、螺纹的精度等。
端部处理的标注可以用特殊的符号或文字来表示，如圆角、倒角、倒置、截短、特殊切削等。
螺纹的精度则可以使用尺度限制符号来标注，如H、h、k、C、c、N等。
总之，螺纹的规定画法和标注是机械制造中非常重要的一环，它直接关系到螺纹的加工和使用。
在制图和设计过程中，需要准确地绘制和标注螺纹，以便于工程师和操作人员能够正确理解和使用。
同时，螺纹的规定画法和标注也需要遵循国家和行业标准，确保产品的质量和可靠性。
螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

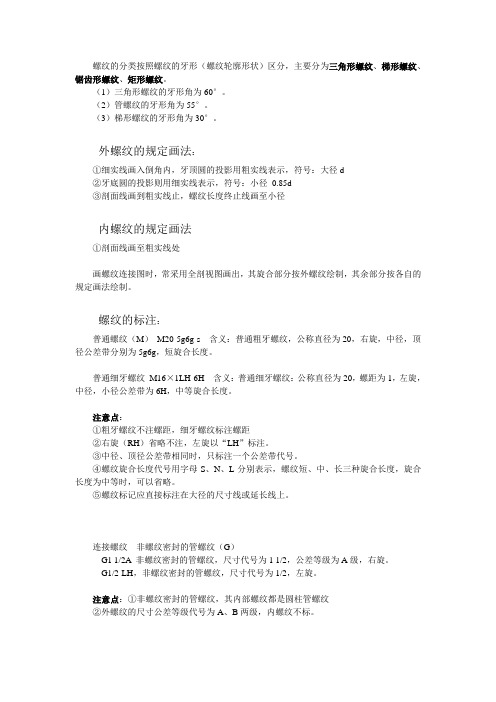

螺纹的分类按照螺纹的牙形（螺纹轮廓形状）区分，主要分为三角形螺纹、梯形螺纹、锯齿形螺纹、矩形螺纹。
（1）三角形螺纹的牙形角为60°。
（2）管螺纹的牙形角为55°。
（3）梯形螺纹的牙形角为30°。
外螺纹的规定画法：①细实线画入倒角内，牙顶圆的投影用粗实线表示，符号：大径d②牙底圆的投影则用细实线表示，符号：小径0.85d③剖面线画到粗实线止，螺纹长度终止线画至小径内螺纹的规定画法①剖面线画至粗实线处画螺纹连接图时，常采用全剖视图画出，其旋合部分按外螺纹绘制，其余部分按各自的规定画法绘制。
螺纹的标注：普通螺纹（M）M20-5g6g-s 含义：普通粗牙螺纹，公称直径为20，右旋，中径，顶径公差带分别为5g6g，短旋合长度。
普通细牙螺纹M16×1LH-6H 含义：普通细牙螺纹：公称直径为20，螺距为1，左旋，中径，小径公差带为6H，中等旋合长度。
注意点：①粗牙螺纹不注螺距，细牙螺纹标注螺距②右旋（RH）省略不注，左旋以“LH”标注。
③中径、顶径公差带相同时，只标注一个公差带代号。
④螺纹旋合长度代号用字母S、N、L分别表示，螺纹短、中、长三种旋合长度，旋合长度为中等时，可以省略。
⑤螺纹标记应直接标注在大径的尺寸线或延长线上。
连接螺纹非螺纹密封的管螺纹（G）G1 1/2A 非螺纹密封的管螺纹，尺寸代号为1 1/2，公差等级为A级，右旋。
G1/2-LH，非螺纹密封的管螺纹，尺寸代号为1/2，左旋。
注意点：①非螺纹密封的管螺纹，其内部螺纹都是圆柱管螺纹②外螺纹的尺寸公差等级代号为A、B两级，内螺纹不标。
传动螺纹梯形螺纹（Tr）Tr36×12(P6)-7H含义：梯形螺纹，公称直径为36，双线，导程，螺距为6，右旋，中径公差带为7H，中等旋合长度。
锯齿形螺纹（B）B40×7LH-8C含义：锯齿形螺纹公称直径为40，单线，螺距为7，左旋，中径公差带为8C,中等旋合长度。
螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm 后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
内外螺纹的规定画法 GE GROUP system office room 【GEIHUA16H-GEIHUA第8章标准件与常用件一、本章重点：1．内、外螺纹的规定画法及内外螺纹旋合的画法；2．螺纹的代号含义及标注；标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。
常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。
8.1 螺纹及螺纹紧固件8.1.1 螺纹内、外螺纹连接时，以上要素须相同，才可旋合在一起。
螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。
三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。
3．螺纹的分类连接螺纹：三角形牙型的普通螺纹。
传动螺纹：梯形螺纹、锯齿型螺纹和方型螺纹。
4．螺纹的规定画法（3）非标准螺纹的画法：对于标准螺纹只需注明代号，不必画出牙型，而非标准螺纹，如方牙螺纹，则需要在零件图上作局部剖视表示牙型，或在图形附近画出螺纹的局部放大图。
M——螺纹代号（普通螺纹）10——公称直径10mm1——螺距1mm（细牙螺蚊标螺距，粗牙螺纹不标）LH——旋向左旋（右旋不标注）5g——中径公差带代号（5g）6g——顶径公差带代号（6 g）S——旋合长度代号（短旋合长度）螺纹的旋合长度有三种表示法：L—长旋合长度；N—中等旋和长度；S—Tr40×14（p7）LH-8e-LTr40——梯形螺纹，公称直径40mm14（p7）——导程14mm螺距mmLH——左旋8e——中径公差带代号L——长旋合长度如果是单线只标注螺距，右旋不标注，中等旋合长度不标注。
8.1.2 螺纹紧固件图8.9 螺栓连接的画法图8.10螺柱连接的画法图8.11 螺钉连接的画法8.2 键连接与销连接8.2.1 键连接键连接就是用键将轮子与轴连接在一起转动，起传递扭矩的作用。
第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为20mm ；螺距为4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为1/2 ；大径为20.955mm ；小径为18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
