供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二。
计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变。
即计算阻抗比系统阻抗要大得多.具体规定: 对于3～35KV级电网中短路电流的计算，可以认为110KV及以上的系统的容量为无限大。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时，只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻，一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表，都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件，要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表。
省去了计算的麻烦。
用起来比较方便.但要是手边一时没有设计手册怎么办？下面介绍一种“口诀式"的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值（KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值（KA）简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗（Ω）其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量（Sjz)和基准电压(Ujz）.将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算）.（1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230， 115, 37, 10。
变压器短路容量-短路电流计算公式-短路冲击电流的计算供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
短路电流的计算低压电网的短路电流计算：1.短路电流周期分量的计算：变压器电抗的计算：Xb=•(Ω)式中：Ud%——变压器短路阻抗Ue ——变压器高压侧额定电压（kV）Se ——变压器额定容量（kVA）2.三相短路电流周期分量的计算：I(3)``= (kA)按照上式计算出的短路电流系变压器低压短路、高压侧的短路电流数值，按电压比关系可换算成低压侧的短路电流。
低压电网一般以三相短路电流为最大，并与中性点是否接地无关。
短路全电流最大有效值及短路冲击电流。
在低压电网中，一般不允许忽略电阻，因此短路电流非周期分量比高压电网衰减快得多，故短路电流最大有效值及短路冲击电流与周期分量比值一般不太大。
短路冲击电流：ich=KI″K值一般取1.7～2.2短路全电流最大有效值：Ich=KI″ K值一般取1.05～1.303.电动机的反馈电流当短路连接有单位容量为20kW以上异步电动机时，还应考虑由电动机反馈供给的反馈冲击电流和反馈全电流最大有效值。
电动机的反馈冲击电流按下式计算可得：Ich=6.5Kch Ied4.电动机的反馈全电流最大有效值可按下式计算：Ich=3.9Kch IedIed——电动机额定电流Kch——短路电流冲击系数，低压电动机取1。
以上简明解析，供参考。
这本身就不是一个简单的事！你既然用到短路电流了，就肯定不是初中阶段的计算了吧所以你就不用找省劲的法子了当然你也可以找个计算软件嘛就不用自己计算了供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗，百兆为一。

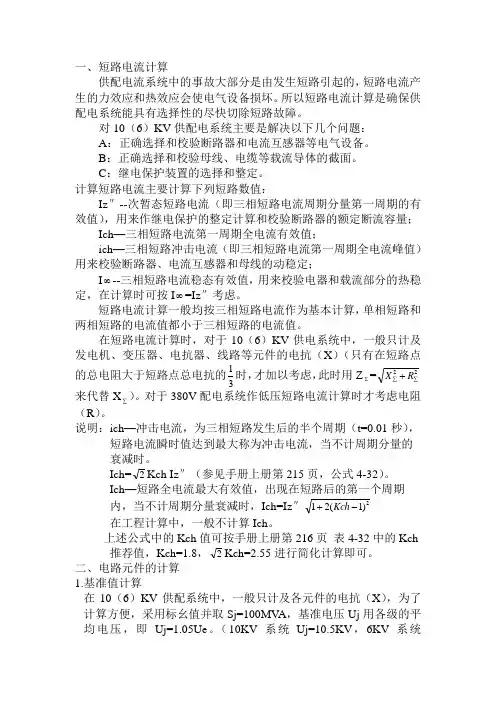

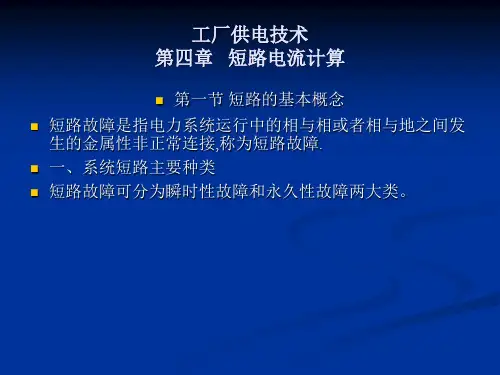

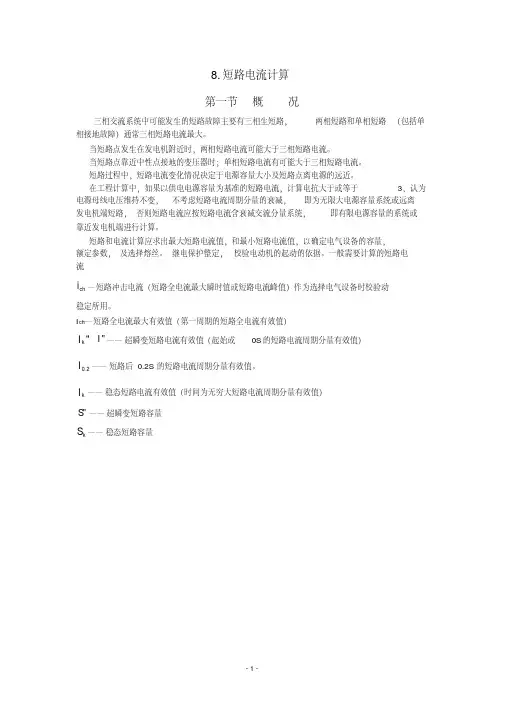

一、短路电流计算供配电流系统中的事故大部分是由发生短路引起的，短路电流产生的力效应和热效应会使电气设备损坏。
所以短路电流计算是确保供配电系统能具有选择性的尽快切除短路故障。
对10（6）KV 供配电系统主要是解决以下几个问题：A ：正确选择和校验断路器和电流互感器等电气设备。
B ：正确选择和校验母线、电缆等载流导体的截面。
C ：继电保护装置的选择和整定。
计算短路电流主要计算下列短路数值：Iz ″--次暂态短路电流（即三相短路电流周期分量第一周期的有效值），用来作继电保护的整定计算和校验断路器的额定断流容量；Ich —三相短路电流第一周期全电流有效值；ich —三相短路冲击电流（即三相短路电流第一周期全电流峰值）用来校验断路器、电流互感器和母线的动稳定；I ∞--三相短路电流稳态有效值，用来校验电器和载流部分的热稳定，在计算时可按I ∞=Iz ″考虑。
短路电流计算一般均按三相短路电流作为基本计算，单相短路和两相短路的电流值都小于三相短路的电流值。
在短路电流计算时，对于10（6）KV 供电系统中，一般只计及发电机、变压器、电抗器、线路等元件的电抗（X ）（只有在短路点的总电阻大于短路点总电抗的31时，才加以考虑，此时用Z ∑=22∑∑+R X 来代替X ∑）。
对于380V 配电系统作低压短路电流计算时才考虑电阻（R ）。
说明：ich —冲击电流，为三相短路发生后的半个周期（t=0.01秒）， 短路电流瞬时值达到最大称为冲击电流，当不计周期分量的 衰减时。
Ich=2Kch Iz ″（参见手册上册第215页，公式4-32）。
Ich —短路全电流最大有效值，出现在短路后的第一个周期 内，当不计周期分量衰减时，Ich=Iz ″2)1(21-+Kch 在工程计算中，一般不计算Ich 。
上述公式中的Kch 值可按手册上册第216页 表4-32中的Kch 推荐值，Kch=1.8，2Kch=2.55进行简化计算即可。
如何计算短路电流,选择电气设备,设计继电保护和选用限制短路电流的元件计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定:对于3～35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻。
对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3.短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.简化“短路电流”计算法在简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MV A>简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA>简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA> 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA> 简称冲击电流峰值校核动稳定x电抗(Ω>其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz>和基准电压(Ujz>.将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值>,称为标么值(目的是要简化计算>.(1>基准基准容量 Sjz =100 MV A基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV>3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA>1.565.59.16144(2>标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ 。
供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络的电压大大降低,因而破坏了网络用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1 当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.不同电压等级有不同的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小. 【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV, 则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA,则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。
变压器短路容量-短路电流计算公式-短路冲击电流的计算供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
短路冲击电流计算公式ish短路冲击电流是电力系统分析中的一个重要概念，它的计算公式对于电气工程师和相关专业的学生来说是必须要掌握的。
咱们先来说说啥是短路冲击电流。
想象一下，电路突然短路了，就好像是原本通畅的道路突然被堵住，电流就像汹涌的洪水一样，瞬间产生巨大的冲击力。
这股冲击力就是短路冲击电流。
短路冲击电流的计算公式呢，通常是这样的：$i_{sh}=K_{sh}\sqrt{2}I''$ 。
这里面，$I''$ 是短路电流的周期分量起始有效值，而 $K_{sh}$ 是冲击系数。
那冲击系数 $K_{sh}$ 又咋确定呢？一般来说，对于发电机出口端短路，$K_{sh}=1.9$ ；对于发电厂高压母线或发电机升高电压母线短路，$K_{sh}=1.85$ ；对于远离发电机的地点短路，比如工厂或者变电站的母线短路，$K_{sh}=1.8$ 。
我记得有一次在一个工厂的配电室里，突然发生了短路故障。
那场面，可真是够吓人的！各种指示灯乱闪，警报声“呜呜”地响。
当时我们的工程师团队迅速行动，赶紧排查问题。
在分析数据的时候，就用到了短路冲击电流的计算公式。
我们先确定了短路点的位置，判断它属于远离发电机的地点，所以冲击系数 $K_{sh}$ 取 1.8 。
然后通过测量和计算得出短路电流的周期分量起始有效值 $I''$ 。
最后代入公式，算出了短路冲击电流。
这个数值对于我们判断故障的严重程度、选择合适的保护设备，那可是太重要啦！再来说说这个公式的实际应用。
比如说在设计电力系统的保护装置时，就得知道可能出现的最大短路冲击电流是多少。
如果保护装置的额定值小于这个短路冲击电流，那在短路发生的时候，保护装置就可能失效，后果不堪设想。
还有在选择电气设备的时候，比如断路器、隔离开关等，也得考虑短路冲击电流的影响。
这些设备得能够承受住短路时的巨大冲击，不然一短路就坏了，那可就麻烦大了。
另外，在计算短路冲击电流的时候，还得注意一些细节。
短路电流计算的一些基本概念
发送到手机 | 收藏
全屏阅读模式 字体： 小 | 大
1.主要参数
Sd：三相短路容量 (MVA)简称短路容量校核开关分断容量。
Id：三相短路电流周期分量有效值（kA）简称短路电流校核开关分断电流和热稳定。
Ic：三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定。
ic：三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定
x：电抗(Ω)
其中系统短路容量Sd和计算点电抗x 是关键.
2.标么值
计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的
基准量的比值(相对于基准量的比值),称为标么值。
(1)基准
基准容量 Sjz =100 MVA
基准电压 Ujz规定为8级：230, 115, 37, , , ,, kV
有了以上两项,各级电压的基准电流即可计算出。
例: Ujz ＝37、、、(KV)
因为 S=*U*I
所以 Ijz ＝、、、144(KA)
(2)标么值计算
容量标么值 S* =S/Sjz.
例如:当10kV母线上短路容量为200 MVA时,其标么值容量
S* = 200/100=2.
电压标么值 U*= U/Ujz ; 电流标么值 I* =I/Ijz
3.无限大容量系统三相短路电流计算公式
短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).
短路电流有效值: Id= Ijz I*d=Ijz/ x*(KA)
冲击电流有效值: Ic = I *d√〔1+2 （Kc-1）2 〕(KA)其中Kc冲击系数,取
所以 Ic =
冲击电流峰值: ic =×I*dKc= Id (KA)
当1000kVA及以下变压器二次侧短路时,冲击系数Kc ,取
这时:冲击电流有效值Ic =*Id(KA)
冲击电流峰值: ic = Id(KA)
1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻
抗要大得多.
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为
无限大.只要计算35KV及以下网络元件的阻抗.
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电
阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略
电阻.
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的
短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流
或二相短路电流.
基准容量100MVA。当系统容量为100MVA时，系统的电抗为X*S=100/100＝1
当系统容量为200MVA时，系统的电抗为X*S=100/200＝
当系统容量为无穷大时，系统的电抗为X*S=100/∞＝0
系统容量单位：MVA
系统容量应由当地供电部门提供。当不能得到时，可将供电电源出线开关的开断容量作为
系统容量。如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA。则可认
为系统容量S=*40*10000V=692MVA, 系统的电抗为X*S=100/692＝。
