(完整版)短路电流的计算方法

电力系统的短路电流计算方法在电力系统的运行过程中，短路事故是一种常见的故障形式。

短路电流的计算是电力系统设计和运行中重要的一部分，对于确保电力系统的稳定和安全运行至关重要。

本文将介绍电力系统的短路电流计算方法。

一、短路电流的概念和意义短路电流是指在系统中发生短路故障时产生的电流。

短路故障是指两个或多个系统元件之间的短接，导致电流异常增加。

短路电流的大小直接关系到系统设备的安全运行和保护装置的选择。

因此，准确计算短路电流对于系统的设计和运行至关重要。

二、对称短路电流的计算方法对称短路电流是指发生对称型短路故障（如三相短路故障）时的电流。

对称短路电流的计算方法主要有两种：解析法和数值法。

1. 解析法解析法是通过应用基本的电路理论和计算公式来计算短路电流。

首先需要确定短路电流的路线，然后根据系统参数和电路拓扑关系计算短路电流。

这种方法的优点是计算结果准确，但对于复杂的系统结构和参数较多的情况下，计算过程繁琐。

2. 数值法数值法是通过建立系统的模型，根据短路电流计算方程和计算程序进行计算。

数值法的优点是计算过程简单，适用于复杂系统结构和参数较多的情况。

常用的数值法有潮流法、有限差分法和外推法等。

这些方法在复杂系统中具有较大的优势，得到了广泛应用。

三、非对称短路电流的计算方法非对称短路电流是指发生非对称型短路故障时的电流。

由于非对称故障导致的电流不对称，计算方法相对复杂。

1. 正序、负序和零序分量法正序、负序和零序分量法是计算非对称短路电流的常用方法之一。

该方法将非对称电流分解为三个分量，即正序、负序和零序分量。

通过计算各个分量的电流值，再结合系统的参数和拓扑关系进行计算。

这种方法在非对称分析和保护装置选择中应用广泛。

2. 矩阵法矩阵法是一种基于复数计算的方法，通过建立节点矩阵和支路矩阵，求解节点电压和支路电流的未知量。

这种方法具有较强的适应性，能够计算各种复杂情况下的非对称短路电流。

四、短路电流计算中的注意事项在进行短路电流计算时，还需注意以下几个方面：1. 系统参数的准确性系统参数对于计算结果的准确性具有重要影响。

供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

之袁州冬雪创作供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电呵护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.详细规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需思索发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.可以分断三相短路电流的电器,一定可以分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分坚苦,对于一般用户也没有需要.一些设计手册提供了简化计算的图表.省去了计算的费事.用起来比较方便.但要是手边一时没有设计手册怎么办?下面先容一种“口诀式”的计算方法,只要记牢7句口诀,便可掌握短路电流计算方法.在先容简化计算法之前必须先懂得一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特此外地方,目标是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数). 短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就可以停止短路电流计算了.公式未几,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常常使用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面先容一种“口诀式”的计算方法,只要记牢7句口诀,便可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5 当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部分提供.当不克不及得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部分出线开关为WVAC 12KV2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.分歧电压等级有分歧的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小.【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗;110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV,则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算KVA及以下变压器二次侧短路时：冲击电流有效值Ic??Id??冲击电流峰值ic????IdKVA以上变压器二次侧短路时：冲击电流有效值Ic????Id??冲击电流峰值ic????Id例：已知短路点{ ??KVA变压器二次侧}的短路电流??Id??????KA则该点冲击电流有效值Ic????Id＝????????＝??????KA冲击电流峰值ic????Id??????????????KA可见短路电流计算的关键是算出短路点前的总电抗{标么值}但一定要包含系统电抗.额定短时耐受电流又称额定热稳定电流，等于额定短路开断电流；额定峰值耐受电流又称额定动稳定电流，是指断路器在合闸位置所本事受的额定短时耐受电流第一个大半波的峰值电流，等于额定短时关合电流，是额定短路开断电流的2.55倍.成套设备的额定短时耐受电流和额定峰值耐受电流及其应用:定义: 额定短时耐受电流（IK）在规定的使用和性能条件下，在规定的短时间内，开关设备和节制设备在合闸位置可以承载的电流的有效值.额定短时耐受电流的尺度值应当从GB762中规定的R10系列中选取，并应该等于开关设备和节制设备的短路额定值.注：R10系列包含数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，及其与10n的乘积额定峰值耐受电流（IP）在规定的使用和性能条件下，开关设备和节制设备在合闸位置可以承载的额定短时耐受电流第一个大半波的电流峰值.额定峰值耐受电流应该等于2.5倍额定短时耐受电流.注：依照系统的特性，可以需要高于2.5倍额定短时耐受电流的数值.额定短路持续时间（tk）开关设备和节制设备在合闸位置能承载额定短时耐受电流的时间间隔.额定短路持续时间的尺度值为2s如果需要，可以选取小于或大于2s的值.推荐值为0.5s,1s,3s和4s.。

供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二。

计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变。

即计算阻抗比系统阻抗要大得多.具体规定: 对于3～35KV级电网中短路电流的计算，可以认为110KV及以上的系统的容量为无限大。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时，只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻，一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表，都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件，要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表。

省去了计算的麻烦。

用起来比较方便.但要是手边一时没有设计手册怎么办？下面介绍一种“口诀式"的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值（KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值（KA）简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗（Ω）其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量（Sjz)和基准电压(Ujz）.将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算）.（1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230， 115, 37, 10。

之邯郸勺丸创作供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电呵护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有需要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特此外地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3,3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ(KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式未几,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到经常使用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部分提供.当不克不及得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部分出线开关为WVAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.分歧电压等级有分歧的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小.【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗;110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV,则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算KVA及以下变压器二次侧短路时：冲击电流有效值Ic??Id??冲击电流峰值ic????IdKVA以上变压器二次侧短路时：冲击电流有效值Ic????Id??冲击电流峰值ic????Id例：已知短路点{ ??KVA变压器二次侧}的短路电流??Id??????KA则该点冲击电流有效值Ic????Id＝????????＝??????KA冲击电流峰值ic????Id??????????????KA可见短路电流计算的关键是算出短路点前的总电抗{标么值}但一定要包含系统电抗。

1、短路电流的计算方法：1.1、两相短路电流计算公式：I=∑R=R1/K+Rb+R2∑X=Xx+X1/K+Xb+X2式中：I——两相短路电流，A∑R、∑X——短路回路内一相电阻、电抗值的总和，ΩXx——根据三相短路容量计算的系统电抗值，ΩR1、X1——高压电缆的电阻、电抗值，ΩKb——变压器变压比Rb、Xb——变压器的电阻、电抗值，ΩR2、X2——低压电缆的电阻、电抗值，ΩUe——变压器二次侧额定电压，V1.2、三相短路电流计算公式：I=1.15 I2、电缆线路短路保护2.1、1200V及以下电网中电磁式过电流继电器的整定2.1.1、保护干线装置公式：Iz≥IQe+Kx∑Ie式中：IQe——最大容量电动机额定起动电流，A，为电动机额定电流的6.0~7.0倍。

∑Ie——其余电动机额定电流之和，AKx——需用系数，取0.5～1.0，一般取1.0。

2.1.2、校验公式：≥1.5若线路上串联两台以上开关（其间无分支线路），则上一级开关整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验灵敏度应满足1.2～1.5的要求，以保证双重保护的可靠性。

若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。

2.设法减少低压电缆线路的长度。

3.采用相敏保护器或软起动等新技术提高灵敏度。

4.更换大容量变压器或采取变压器并联。

5.增设分段保护开关。

6.采用移动变电站或移动变压器。

2.2、电子保护器的整定:2.2.1、电磁起动器中电子保护器过流整定公式：Iz≤Ie当运行中电流超过Iz时视为过载，电子保护器延时动作；当运行中电流达到8Iz时视为短路，电子保护器瞬时动作。

2.2.2、校验公式：≥1.2若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。

2.设法减少低压电缆线路的长度。

3.采用相敏保护器或软起动等新技术提高灵敏度。

4.更换大容量变压器或采取变压器并联。

5.增设分段保护开关。

6.采用移动变电站或移动变压器。

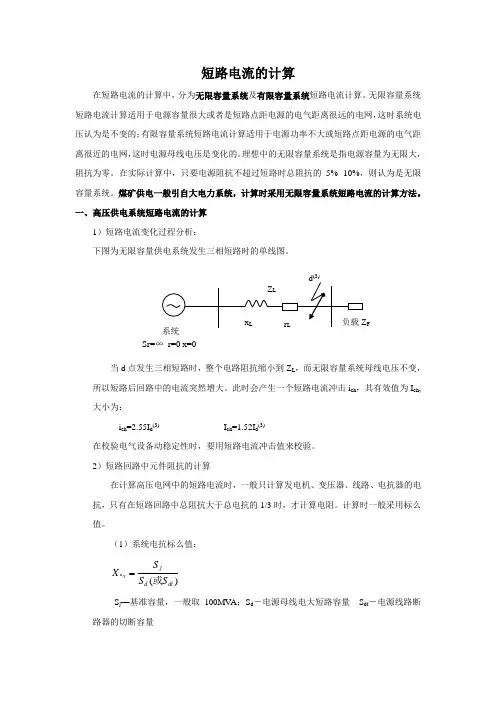

短路电流的计算在短路电流的计算中，分为无限容量系统及有限容量系统短路电流计算。

无限容量系统短路电流计算适用于电源容量很大或者是短路点距电源的电气距离很远的电网，这时系统电压认为是不变的；有限容量系统短路电流计算适用于电源功率不大或短路点距电源的电气距离很近的电网，这时电源母线电压是变化的。

理想中的无限容量系统是指电源容量为无限大，阻抗为零。

在实际计算中，只要电源阻抗不超过短路时总阻抗的5%--10%，则认为是无限容量系统。

煤矿供电一般引自大电力系统，计算时采用无限容量系统短路电流的计算方法。

一、高压供电系统短路电流的计算1）短路电流变化过程分析：下图为无限容量供电系统发生三相短路时的单线图。

当d 点发生三相短路时，整个电路阻抗缩小到Z L ，而无限容量系统母线电压不变，所以短路后回路中的电流突然增大。

此时会产生一个短路电流冲击i ch ，其有效值为I ch ,大小为：i ch =2.55I d (3) I ch =1.52I d (3)在校验电气设备动稳定性时，要用短路电流冲击值来校验。

2）短路回路中元件阻抗的计算在计算高压电网中的短路电流时，一般只计算发电机、变压器、线路、电抗器的电抗，只有在短路回路中总阻抗大于总电抗的1/3时，才计算电阻。

计算时一般采用标么值。

（1）系统电抗标么值： )(*dt d j x S S S X 或S j —基准容量，一般取100MV A ；S d －电源母线电大短路容量 S dt －电源线路断路器的切断容量Sr=∞ r=0 x=0F(3)（２）电力变压器的标么值：22*100%jebeb j bU U S S U X ∙∙= Ｕ%－阻抗电压； Ｓj －基准容量； Ｓeb －额定容量； Ｕeb －额定电压； Ｕj －基准电压，一般取Ｕp （平均电压）。

见下表（３）线路的标么值：20*pjLU S L X X ∙=X 0－线路单位电抗值（Ω/km ），见下表。

L －线路长度（km ）（4）电抗器的电抗标么值：ekj jek k I U I U U X ∙=100%*3）短路电流的计算在计算短路电流之前，首先应根据供电系统图作出对应短路点的等值电路单线图，然后用网路简化规则加以简化，求出短路回路总阻抗，最后计算短路电流。

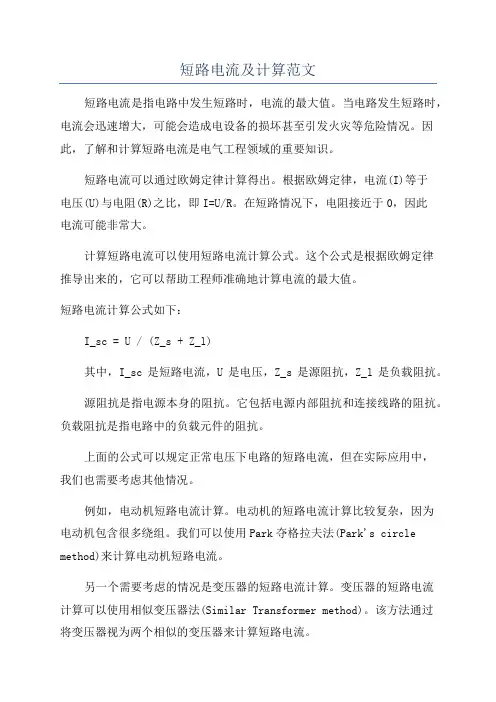

短路电流及计算范文短路电流是指电路中发生短路时，电流的最大值。

当电路发生短路时，电流会迅速增大，可能会造成电设备的损坏甚至引发火灾等危险情况。

因此，了解和计算短路电流是电气工程领域的重要知识。

短路电流可以通过欧姆定律计算得出。

根据欧姆定律，电流(I)等于电压(U)与电阻(R)之比，即I=U/R。

在短路情况下，电阻接近于0，因此电流可能非常大。

计算短路电流可以使用短路电流计算公式。

这个公式是根据欧姆定律推导出来的，它可以帮助工程师准确地计算电流的最大值。

短路电流计算公式如下：I_sc = U / (Z_s + Z_l)其中，I_sc是短路电流，U是电压，Z_s是源阻抗，Z_l是负载阻抗。

源阻抗是指电源本身的阻抗。

它包括电源内部阻抗和连接线路的阻抗。

负载阻抗是指电路中的负载元件的阻抗。

上面的公式可以规定正常电压下电路的短路电流，但在实际应用中，我们也需要考虑其他情况。

例如，电动机短路电流计算。

电动机的短路电流计算比较复杂，因为电动机包含很多绕组。

我们可以使用Park夺格拉夫法(Park's circle method)来计算电动机短路电流。

另一个需要考虑的情况是变压器的短路电流计算。

变压器的短路电流计算可以使用相似变压器法(Similar Transformer method)。

该方法通过将变压器视为两个相似的变压器来计算短路电流。

以上这些计算方法只是对短路电流计算的一些基本方法，实际情况可能会更加复杂。

在实际应用中，我们还需要考虑电源的稳定性、环境因素、电缆长度和截面积等因素。

在电气工程中，短路电流计算是非常重要的一项工作。

它可以帮助工程师合理设计电路，确保电设备的安全运行。

因此，掌握短路电流的计算方法对电气工程师来说非常关键。

总结一下，短路电流是电路中发生短路时的电流最大值。

我们可以使用欧姆定律和短路电流计算公式来计算短路电流。

同时，我们还需要考虑不同设备的特殊计算方法和其他因素的影响。

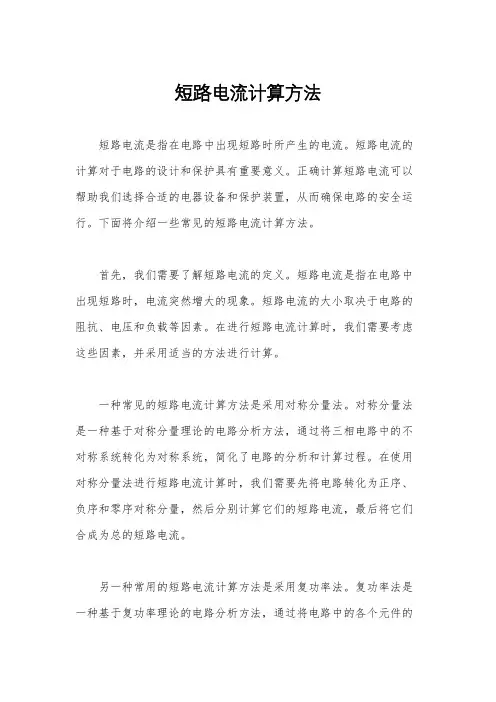

短路电流计算方法短路电流是指在电路中出现短路时所产生的电流。

短路电流的计算对于电路的设计和保护具有重要意义。

正确计算短路电流可以帮助我们选择合适的电器设备和保护装置，从而确保电路的安全运行。

下面将介绍一些常见的短路电流计算方法。

首先，我们需要了解短路电流的定义。

短路电流是指在电路中出现短路时，电流突然增大的现象。

短路电流的大小取决于电路的阻抗、电压和负载等因素。

在进行短路电流计算时，我们需要考虑这些因素，并采用适当的方法进行计算。

一种常见的短路电流计算方法是采用对称分量法。

对称分量法是一种基于对称分量理论的电路分析方法，通过将三相电路中的不对称系统转化为对称系统，简化了电路的分析和计算过程。

在使用对称分量法进行短路电流计算时，我们需要先将电路转化为正序、负序和零序对称分量，然后分别计算它们的短路电流，最后将它们合成为总的短路电流。

另一种常用的短路电流计算方法是采用复功率法。

复功率法是一种基于复功率理论的电路分析方法，通过将电路中的各个元件的功率表示为复数形式，简化了电路的分析和计算过程。

在使用复功率法进行短路电流计算时，我们需要先将电路中各个元件的复功率表示出来，然后利用复功率的运算规则进行计算，最终得到短路电流的大小和相位。

除了对称分量法和复功率法，还有一些其他的短路电流计算方法，如有限元法、潮流法等。

这些方法各有特点，适用于不同类型的电路和不同的计算要求。

在实际工程中，我们可以根据具体的情况选择合适的方法进行短路电流计算。

总的来说，短路电流的计算对于电路的设计和保护具有重要意义。

正确计算短路电流可以帮助我们选择合适的电器设备和保护装置，从而确保电路的安全运行。

在进行短路电流计算时，我们可以采用对称分量法、复功率法等不同的方法，根据具体的情况选择合适的方法进行计算。

希望本文介绍的短路电流计算方法对大家有所帮助。

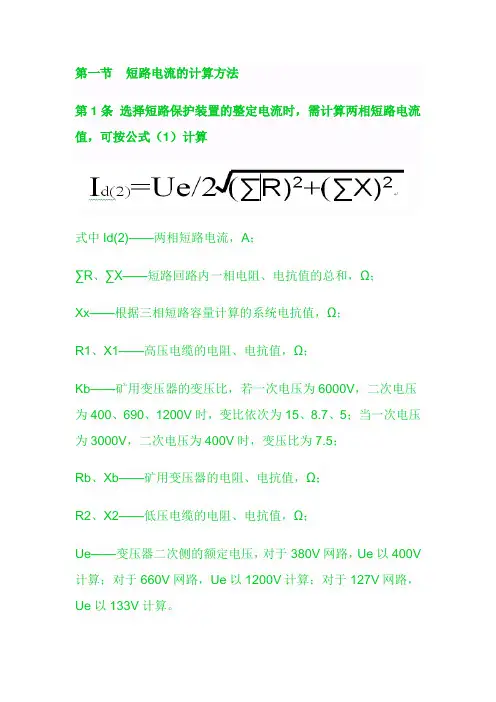

第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算式中Id(2)——两相短路电流，A；∑R、∑X——短路回路内一相电阻、电抗值的总和，Ω；Xx——根据三相短路容量计算的系统电抗值，Ω；R1、X1——高压电缆的电阻、电抗值，Ω；Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5；当一次电压为3000V，二次电压为400V时，变压比为7.5；Rb、Xb——矿用变压器的电阻、电抗值，Ω；R2、X2——低压电缆的电阻、电抗值，Ω；Ue——变压器二次侧的额定电压，对于380V网路，Ue以400V 计算；对于660V网路，Ue以1200V计算；对于127V网路，Ue以133V计算。

利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。

若需计算三相短路电流值，可按公式（2）计算：Id(3) =1.15Id(2) （2）式中Id(3) ——三相短路电流，A。

第2条两相短路电流还可以利用计算图（或表）查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。

电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。

LH=K1L1+K2L2+……+KnLn+Lx+KgLg式中LH——电缆总的换算长度，m；K1、K2……Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg——6KV电缆折算至低压侧的换算系数；Lg——6KV电缆的实际长度，m。

电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380V、660V、1140V系统中，以50mm2作为标准截面；在127V系统中，以4mm2作为标准截面。

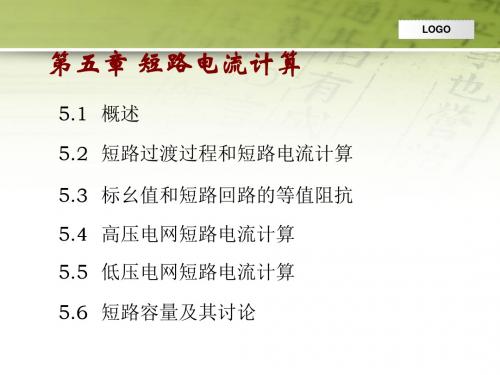

第七章短路电流计算Short Circuit Current Calculation§7-1 概述General Description一、短路的原因、类型及后果The cause, type and sequence of short circuit1、短路：是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。

2、短路的原因：⑴元件损坏如绝缘材料的自然老化，设计、安装及维护不良等所造成的设备缺陷发展成短路.⑵气象条件恶化如雷击造成的闪络放电或避雷器动作；大风造成架空线断线或导线覆冰引起电杆倒塌等.⑶违规操作如运行人员带负荷拉刀闸；线路或设备检修后未拆除接地线就加电压.⑷其他原因如挖沟损伤电缆,鸟兽跨接在裸露的载流部分等.3、三相系统中短路的类型：⑴基本形式: )3(k—三相短路；)2(k—两相短路；)1(k—单相接地短路；)1,1(k—两相接地短路；⑵对称短路：短路后，各相电流、电压仍对称,如三相短路；不对称短路：短路后，各相电流、电压不对称;如两相短路、单相短路和两相接地短路.注:单相短路占绝大多数；三相短路的机会较少,但后果较严重。

4、短路的危害后果随着短路类型、发生地点和持续时间的不同，短路的后果可能只破坏局部地区的正常供电，也可能威胁整个系统的安全运行。

短路的危险后果一般有以下几个方面。

（1）电动力效应短路点附近支路中出现比正常值大许多倍的电流，在导体间产生很大的机械应力，可能使导体和它们的支架遭到破坏。

（2）发热短路电流使设备发热增加，短路持续时间较长时，设备可能过热以致损坏。

（3）故障点往往有电弧产生，可能烧坏故障元件，也可能殃及周围设备. （4） 电压大幅下降，对用户影响很大. （5） 如果短路发生地点离电源不远而又持续时间较长，则可能使并列运行的发电厂失去同步，破坏系统的稳定，造成大片停电。

这是短路故障的最严重后果。

（6） 不对称短路会对附近的通讯系统产生影响。

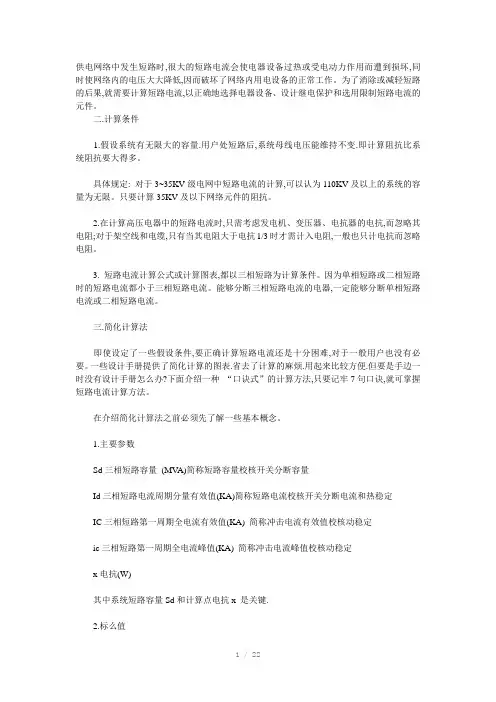

供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1 当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.不同电压等级有不同的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小. 【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV, 则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA,则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。

第一章短路电流计算系统图转化为等值电路图一、基准值：工程上通常选取基准容量Sj=100MV A,基准电压通常取各元件所在的各级平均电压：220KV电压级：Vj=1.05×220KV=230KV110KV电压级： Vj=1.05×110KV=115KV10KV电压级： Vj=1.05×10KV=10.5KV基准电流220KV侧Ij=0.251KA，110KV侧Ij=0.502KA，10KV侧Ij=5.5KA三绕组变压器阻抗电压为U12%=14.5 U13%=23.2 U23%=7.2三绕组变压器等值电抗分别为：X1%=1/2(U12%+U13%-U23%)=1/2(14.5+23.2-7.2)=15.25X2%=1/2(U12%+U23%-U23%)=1/2(14.5+7.2-23.2)=0X3%=1/2(U13%+U23%-U12%)1/2(23.2+7.2-14.5)=7.95功率：Sd1=100Sc/x1%=100×120/15.25=786.89MVASd3=100Sc/x3%=100×120/7.95=1509.43MVA各绕组电抗标么值：X4*=X1*=x1%/100×Sj/Sn=15.25/100×100/120=0.127X6*=X3*=x3%/100×Sj/Sn=7.95/100×100/120=0.066等值线路图：各取220KV，110KV和10KV母线处短路点为d1,d2,d31、220KV短路计算由图知：220KV母线d1点发生短路时，系统等效电抗X7*=xd2*+x1*∥x4*=0.3835d1短路时的短路电流标么值：Id1*=E1*/xd1*+E2*/x7*=1/0.16+1/0.3835=8.86 故d1处短路时短路电流的有名值为：Id1=Ij×Id1*=0.251×8.86=2.22KA冲击电流：Ich1=ich= 2Kch I d=2.55Id冲击电流最大有效值为：Ich=2)1+Kch Id=1.51Id(21-工程设计中所取冲击系数为Kch=1.8即220KV测冲击电流和最大有效值为：ich1=2.55Id=2.55×2.22=5.661KAIch1=1.51Id=1.51×2.22=3.352KA短路容量:Sd1=3Vj1Id1=3×230×2.22=884.4MVA2、110KV母线发生短路时：由以上等效图计算：X8*=xd1*+x1*∥x4*=0.2235标么值：Id2*=1/x8*+1/xd2*=7.599有名值为：Id2=I2j×Id2*=0.502×7.599=3.815KA冲击电流：ich2=2.55Id2=2.55×3.815=9.728KA冲击电流有效值：Ich2=1.51Id=1.51×3.815=5.76KA短路容量：Sd2=3Vj2Id2=3×115×3.815=759.894MVA3、10KV母线发生短路时：由以上等效图计算：X9*=xd1*+x1*∥x4*=0.2235X10*=x3*∥x6*=0.033X11*=x9*+x10*+x9*x10*/xd2*=0.2235+0.033+0.2235 0.033/0.32=0.2795X12*=xd2*+x10*+xd2*x10*/x9*=0.4002标么值：Id3*=1/x11*+1/x12*=6.077有名值：Id3=6.077×5.5=33.424KA冲击电流：ich3=2.55Id3=2.55×33.424=85.231KA冲击电流有效值：Ich3=1.51Id3=50.47KA短路容量：Sd2=3Vj3Id3=3×10.5×33.424=607.867MVA常用电压电流电抗基准值表（Sj=100MVA）第二章电气设备的选择计算第一节断路器选择计算一、220KV断路器的选择与校验1、按额定电压选择Vymax＝1.15Ve＞Vgmax=1.1Ve2、按额定电流选择Ie≥Igmax考虑到变压器在电压降低5％时其出力保持不变，所以相应回路的Igmax＝1.05Ie。

短路电流的计算及步骤一、短路电流的计算步骤：1、首先绘出计算电路图2、接着，按所选择的短路计算点绘出等效电路图二、短路电流的计算方法：1、欧姆法2、标幺制法三、采用欧姆法进行三相短路电流的计算根据设计的供电系统图1-1所示。

电力系统出口断路器为SN10-10Ⅲ型。

可计算本饲料厂变电所高压10KV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。

图1-11.k-1点的三相短路电流和短路容量（U=10.5KV）(1)计算短路电流中各元件的电抗及总电抗1）电力系统的电抗：由附表8查得SN10-10Ⅲ型短路器的断流容量S=750MV·A,因此X===0.1472)架空线路的电抗：由表3-1得X=0.35/km,因此X=X l=0.35 (/km)5km=1.753)绘k-1点短路的等效电路图，如图1-2(a)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为:X= X+ X=0.147+1.75=1.897图1-2 短路等效电路图（欧姆法）(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===3.18 kA2)三相短路次暂态电流和稳态电流= = =3.18kA3)三相短路冲击电流及第一个周期短路全电流有效值=2.55=2.553.18kA=8.11kA=1.51=1.513.18kA=4.8kA4)三相短路容量==10.5KV3.18 kA=58.10MV·A2 K-2点的短路电流和短路容量（U=0.4KV）1）电力系统的电抗===2.132)架空线路的电抗==0.35(/km) 5km=2.543)电力变压器的电抗：由附录表5得%=5,因此X===84) 绘k-2点短路的等效电路图，如图5-2(b)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为：= X+ X+ X//= X+ X+=6.753(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===34.04kA2)三相短路次暂态电流和稳态电流= = =34.04kA3)三相短路冲击电流及第一个周期短路全电流有效值=1.84=1.8434.04kA=62.64kA=1.09=1.0934.04 kA=37.11Ka4)三相短路容量==0.4KV34.04 kA=23.69MV·A综上所述可列短路计算表，如下表1-1工厂变配电所的选择第一节工厂变配电所类型、所址的选择一、变配电所的任务便配电所担负着从电力系统受电，经过变压，然后配电的任务。

供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
