第5章施工控制网的建立

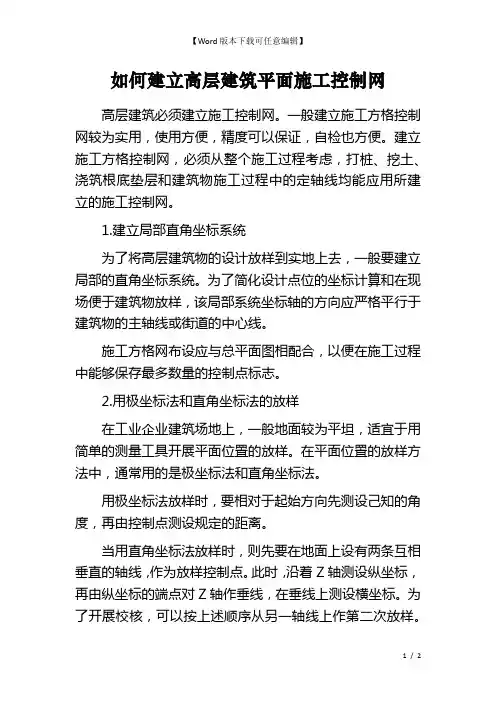

如何建立高层建筑平面施工控制网高层建筑必须建立施工控制网。

一般建立施工方格控制网较为实用，使用方便，精度可以保证，自检也方便。

建立施工方格控制网，必须从整个施工过程考虑，打桩、挖土、浇筑根底垫层和建筑物施工过程中的定轴线均能应用所建立的施工控制网。

1.建立局部直角坐标系统为了将高层建筑物的设计放样到实地上去，一般要建立局部的直角坐标系统。

为了简化设计点位的坐标计算和在现场便于建筑物放样，该局部系统坐标轴的方向应严格平行于建筑物的主轴线或街道的中心线。

施工方格网布设应与总平面图相配合，以便在施工过程中能够保存最多数量的控制点标志。

2.用极坐标法和直角坐标法的放样在工业企业建筑场地上，一般地面较为平坦，适宜于用简单的测量工具开展平面位置的放样。

在平面位置的放样方法中，通常用的是极坐标法和直角坐标法。

用极坐标法放样时，要相对于起始方向先测设己知的角度，再由控制点测设规定的距离。

当用直角坐标法放样时，则先要在地面上设有两条互相垂直的轴线，作为放样控制点。

此时，沿着Z轴测设纵坐标，再由纵坐标的端点对Z轴作垂线，在垂线上测设横坐标。

为了开展校核，可以按上述顺序从另一轴线上作第二次放样。

为了使放样工作准确和迅速，在整个建筑场地应布设方格网作为放样工作的控制，这样，建筑物的各点就可根据最近的方格网顶点来放样。

3.施工方格控制网点的精测和检核测量建立施工方格控制网点，一般要经过初定、精测和检测三步。

1）初定初定即把施工方格网点的设计坐标放到地面上。

此阶段可以利用打入的5cm×5cm×30cm小木桩作埋设标志用。

2）精测方格网控制点初定并将标桩埋设好后，将设计的坐标值必须精细测定到标板上。

为了减少计算工作量，一般可以采用现场改正。

3）检测精测时点位在现场虽作了改正但为了检查有否错误以及计算方格控制网的测量精度，必须开展检测，测角用T2经纬仪两个测回，距离往返观测，最后根据所测得的数据开展平差计算坐标值和测量精度。

施工测量控制网的建立及施工方法测量控制网是建筑施工的永久控制依据，是满足建筑物相邻及工艺要求的有利保证。

因此，施工进场后，应依据原有施工测量控制点或设计提供的座标、水准基准点予以建立，并将其加密，以满足施工、安装需要。

1、轴线控制网的建立1.1主轴点初步位置的实地标定。

主轴线是整个场地的坚强控制，无论采取何种方法测定，都必须在实地埋设永久标桩，在投点埋设标桩时，使初步点位居桩顶中部，以便改点时，有较大的活动余地，主轴点的位置和实地埋标时，桩顶面高于地面设计高程0.1-0.3m ，埋桩深度0.6-0.8m （自然地面以下）材料选用C15砼浇注。

1.2主轴线的测设。

首先将长轴AOB 测定于地面，误差不大于±1mm ，见图再以长轴为基准测出COD ，并进行方向改正，使纵横两轴线严格垂直主轴线，交角误差2秒，轴线的方向调整好后，应以O 点为起点，进行精密丈量距离，以确定纵横轴线各端点位置，在纵横轴线的端点ABCD 分别安置经纬仪，都以O 点为后视点，分别测设直角交会定出EFGH 四个角点，然后再精密丈量AH 、AE 、BG 、各段距离，精度与主轴线相同，为了便于建筑物细部放线，在测定矩形网各边长时，按施测方案确定的位置与间距测设距离指标桩，距离指标桩的间距等于柱子间距，使指标桩位于柱子行列或主要设备中心线方向上，在距离指标桩上直线投点误差的容许偏差为2mm ，A FC E O B GH D矩形角允许误差3秒。

1.3精密量距。

先用经纬仪进行直线方向定向，清除视线上的障碍，并在桩顶面划出十字线，钢尺在开始量距前应先打开，使之与空气接触，经10min后，方可进行量距，前尺以弹簧秤施加与钢尺检定时相同的拉力，后尺则以毫米分划线对准桩顶标志，当钢尺达到稳定时，前尺对好桩顶标志，随即读数，随后后尺移动1-2cm分划线重新对准桩顶标志，再次读数，要求读出三组读数，读数时应估计到0.1-0.5mm，每次读数误差为0.3-0.5mm，读数时应同时测定温度，温度计绑在钢尺上，以便反映出钢尺在丈量时的实际温度。

第5 章施工技术措施5.1 工程施工总流程图见图5-1图5-1 施工工艺流程图5.2 施工测量方案因工程占地面积大,建筑物多,各建筑相对位置绝不能出错,我司将专门编制施工测量方案。

5.2.1 平面控制网的建立根据甲方提供的规划红线图及坐标点，建立场内三级平面控制网，具体见施工测量方案。

5.2.2 各施工细部点详细放样1.各楼层控制轴线的放样把控制轴线从预留洞口引测到各楼层上，必要时可放出轴线位置。

每次传导时四个控制点必须相互复核，做好记录，检查四个点之间的距离、角度直至完全符合为止。

2.墙、柱及模板的放样据控制轴线位置放样出墙、柱的位置、尺寸线，用于检查墙、柱钢筋位置，及时纠偏，再在其周围放出模板线控制线。

放双线控制以保证墙、柱的截面尺寸及位置。

然后放出柱中线，待柱拆除摸板后把此线引到柱面上，以确定上层梁的位置。

如图5-2 所示：图5-2 柱模板放线示意图3.梁、板的放样待柱拆模后，进行高程传递，立即在墙、柱上用墨线弹出 +0.50m 线，不得漏弹，再据此线向上引测出梁、板底、模板线。

如图5-3 示：图5-3 梁板放线示意图5.2.3 高程测量本工程高程由业主提供的控制点，用水准仪将此点引至拟建建筑物四周按规定专门设置的标准水平控制点，并加以保护，作为工程的水平控制点。

这些标准水平控制点每月按规定复核一次。

首层施工好后，将+1.00m 标高引至轴线墙柱上和楼梯内并做红漆三角标记，用钢卷尺向上丈量至各楼层，然后用水准仪抄平控制各层标高。

标高允许偏差：层高不大于±10 ，全高不大于±30 。

5.2.4 仪器测试、测量仪表器具表表5-15.2.5 沉降观测观测点的布置及做法。

根据图纸上观测点的位置，一般由专业测量单位负责观测，并出具观测报告，施工单位密切配合。

观测点采用浇注后钻孔设置。

沉降观测的方法。

根据现场实际情况，建筑物内选择坚固稳定的地方，埋设三个水准基点，与图纸上给出的沉降观测点组成闭合水准路线，以确保观测结果的精确度。

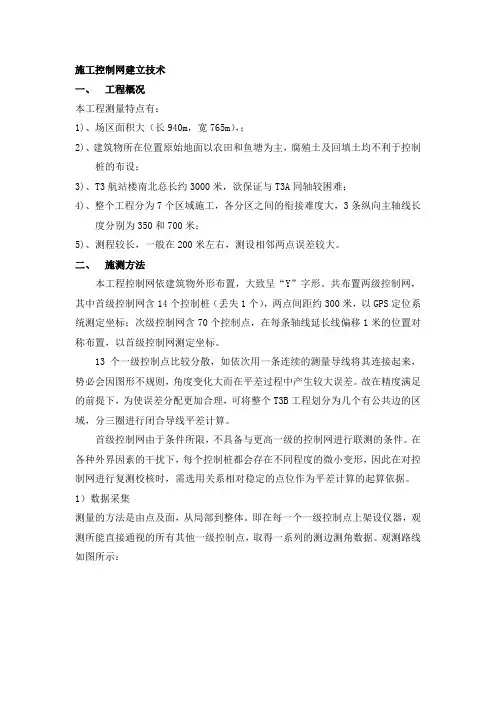

施工控制网建立技术一、工程概况本工程测量特点有：1)、场区面积大（长940m，宽765m），；2)、建筑物所在位置原始地面以农田和鱼塘为主，腐殖土及回填土均不利于控制桩的布设；3)、T3航站楼南北总长约3000米，欲保证与T3A同轴较困难；4)、整个工程分为7个区域施工，各分区之间的衔接难度大，3条纵向主轴线长度分别为350和700米；5)、测程较长，一般在200米左右，测设相邻两点误差较大。

二、施测方法本工程控制网依建筑物外形布置，大致呈“Y”字形。

共布置两级控制网，其中首级控制网含14个控制桩（丢失1个），两点间距约300米，以GPS定位系统测定坐标；次级控制网含70个控制点，在每条轴线延长线偏移1米的位置对称布置，以首级控制网测定坐标。

13个一级控制点比较分散，如依次用一条连续的测量导线将其连接起来，势必会因图形不规则，角度变化大而在平差过程中产生较大误差。

故在精度满足的前提下，为使误差分配更加合理，可将整个T3B工程划分为几个有公共边的区域，分三圈进行闭合导线平差计算。

首级控制网由于条件所限，不具备与更高一级的控制网进行联测的条件。

在各种外界因素的干扰下，每个控制桩都会存在不同程度的微小变形，因此在对控制网进行复测校核时，需选用关系相对稳定的点位作为平差计算的起算依据。

1）数据采集测量的方法是由点及面，从局部到整体。

即在每一个一级控制点上架设仪器，观测所能直接通视的所有其他一级控制点，取得一系列的测边测角数据。

观测路线如图所示：2）数据分析经实测，B3＃、B12＃的距离变化仅为3㎜。

测量结果与事前分析一致，B3、B12点较稳定。

故根据T3B工程的建筑特征，划分为3大块区域：B1、B2、B3、B12、B13、B14一组；B3、B4、B6、B7、B8、B12一组；B3、B8、B9、B10、B11、B12一组。

这样划分使得E、D区为整个工程测量的核心，其他区域为该区域的延伸，与建筑设计的思路一致。

施工控制网的建立一、施工控制网的布设施工勘测阶段建立了测图控制网，其密度与精度未考虑建筑物的总体布置（建筑物总体布置未确定），而施工阶段，以建筑轴线放样为主，需建立施工布置网作为施工放线的依据。

施工控制测量分为平面控制测量和高层控制测量。

依据施工布置网的特点，布设施工控制网，需作为整个工程施工设计的一部分。

设计布网时，需考虑施工程序、方法、以及施工场地布置情况和已知控制点质料（由业主提供）。

控制点标桩其点位需画在施工设计的总平面图上。

高程控制网以水准测量方法进行。

施工期间，要求在建筑物近旁的不同高度都必须布设临时水准点。

临时水准点的密度要保证放样时只测设一个测站，直接将高程传递到建筑物上。

基本高程控制网采用三等水准测量施工，加密高程控制网使用四等水准测量。

二、施工控制网的特点1、施工布置网的主要作用是放样建筑物的轴线，这些轴线的位置偏差有一定的限制，其精度要求高。

2、点位的埋设要求在轴线两端，以便准确的标定工程的位置。

工业建筑场地，还要求施工控制点连线与施工坐标系的坐标轴平行或垂直，且坐标值尽量为米的整数倍，便于放样计算工作。

3、施工控制点的位置应分布恰当、坚固稳定、使用方便、便于保存，且密度也要打，以便放样时可有所选择。

三、设计施工控制网时，尽可能将这些主轴线作为控制网的一条边。

建立施工控制网与测图控制网的联系，利用公式进行坐标换算。

K1、K2为已知控制点Z1、Z0、Z2为建筑施工格网1、由K1、K2测设出Z1、Z0、Z2的坐标2、由K1、K2、Z1、Z0、Z2坐标反算出K1、K2和Z1、Z0距离以及方位角3、设Z0（0,0）Z1（X1,0)建施工坐标系。

4、已知Z1、Z0在测图坐标系的坐标以及方位角a，现以Z1、Z0为施工坐标系坐标轴，对其换算公式为施工坐标转换为测图坐标Xp=Xo+X'pcosа-Y'psinаYp=Yo+X'psinа-Y'pcosа测图坐标转换为施工坐标X'=(Xp-Xo)cosа+(Yp-Yo)sinаY'=(Xp-Xo)sinа+(Yp-Yo)cosа。
