施工测量控制网的建立(稿)

施工测量平面控制网方案施工测量平面控制网是指在施工现场建立一枚固定的平面空间，用于测量和定位施工区域内的各种坐标点和线路，以确保施工质量和准确度。

下面是一个施工测量平面控制网的方案，包括测量的方法、仪器设备和数据处理等方面。

一、测量方法：1.自由测量法：在平面上选择若干个控制点，通过测量这些控制点之间的距离和角度，来确定其他需要测量的点的坐标位置。

2.直接测量法：使用全站仪等测量仪器，直接测量各个点的坐标位置。

3.网测量法：在施工区域内建立一定数量的测量控制点，利用测量仪器测量各个控制点之间的距离和方位角，以及各个控制点与被测点之间的距离和方位角，来确定被测点的坐标位置。

二、仪器设备：1.全站仪：用于进行直接测量，可以同时测量坐标、距离和角度。

具有高精度、高效率和自动计算等功能。

2.经纬仪：用于进行方位角的测量，能够准确测量点的方向和角度。

3.测距仪：用于测量控制点之间的距离，可以采用电磁波、激光或超声波等技术。

4.电子计算器：用于进行数据处理和计算，包括坐标的转换、角度的计算等。

三、控制网点的布设：1.控制网点的数量：根据施工区域的大小和复杂程度确定，一般情况下，控制网点的间距不宜过大，以保证测量的准确性。

2.控制网点的选取：根据施工需要和测量要求，在施工区域内选择适量的控制点，包括基准点、固定点和辅助点等。

3.控制网点的标志：在每个控制点上设置标志物，可以使用竖杆、标志牌或者标线等方式，确保控制点不会被误移。

四、测量数据的处理与分析：1.坐标转换：对测得的各个点的坐标进行转换处理，包括平面坐标和高程坐标的转换。

2.角度调整：对测得的各个控制点之间的角度进行调整，以满足预设的要求。

3.数据检查：对测量后得到的数据进行检查，检查数据的准确性和一致性，删除异常数据。

4.精度评定：对测量结果进行精度评定，确定测量的准确性和可靠性。

以上就是一个施工测量平面控制网方案的简单介绍，通过建立合理的控制网，可以提高施工测量的准确度和效率，确保施工质量的要求。

工程施工测量控制网的建立在现代工程施工建设中，工程控制网的建立是各项工程顺利进行的首要任务。

工程控制网的作用是为工程建设提供工程范围内统一的参考框架，为各项测量工作提供位置基准，满足工程建设不同阶段对测绘在质量（精度、可靠性）、进度（速度）和费用等方面的要求，工程控制网也具有控制全局、提供基准和控制测量误差累积的作用。

施工单位作为工程的建设者，主要任务是按照设计和施工技术要求，将图纸上设计建（构）筑物平面位置、形状和高程，在施工现场标定出来，这种标定工作称为施工放样（或称测设）。

施工放样也可以说是将图纸上的建（构）筑物放到地面上去的工作过程。

首先根据工程总平面图和地形条件建立施工控制网，根据施工控制网点在实地定出各个建筑物的主轴线和辅助轴线；再根据主轴线和辅助轴线标定建筑物的各个细部点。

采用这样的工作程序，能保证建筑物几何关系的正确，而且使施工放样工作可以有条不紊的进行，避免误差的累积。

工程测量控制网一般建网顺序为：确定控制网的等级→确定布网形式→确定测量仪器和操作规程（国家和行业规范）→在图上选点构网，到实地踏勘→埋设标石、标志→外业观测→内业数据处理→提交成果。

目前，除特高精度的工程专用网和建设安装控制网之外，绝大多数收集工程控制网都可采用GPS定位技术来建立。

如何将现代卫星测量技术与地面测量技术相结合、取长补短显得非常重要。

施工控制网根据施工对象的不同而有所区别。

一般来说，建筑和厂区控制网布设成矩形控制网，即所谓的建筑方格网；对于地形平坦但通视比较困难的地区，则可采用GPS与全站仪相结合布设的导线网；对于地形起伏较大的山岭地区（如水利枢纽）及跨越江河的工程，一般采用GPS网或边角网，对于线状工程（如铁路和公路）多采用GPS 与全站仪相结合所布设的导线网；地下工程一般采用导线测量。

目前在平坦、不隐蔽地区采用GPS实时动态定位放样已经成为广泛使用的方法之一，它的优点是：放样速度快、成本低、10——20KM只需一个参考站。

垂准引测：在混凝土楼面架设激
光铅直仪，垂直向上投递平面轴
线控制点至上部楼层。

激光控制
点投测到上部楼层后，组成矩形
图形。

在矩形的各个点上架设全
站仪，复测多边形的角度、边长
误差，进行点位误差调整并作好
点位标记。

±0.00以下部分：采用水准仪
以中丝读数法进行，施工标高点
测设在墙、柱外侧立筋上，并用
红油漆作好标记。

临时标高点每
次引用时必须重新投测。

墙柱拆
模后，在墙或柱的立面测设1m
的标高线做好标记，为下一道工
序提供依据。

标高测量控制
±0.00以上部分：本工程高程
基准线设在首层，标高引测采用
大盘尺量距配合全站仪天顶量
距复核的方法进行。

4-2 施工测量控制网的建立4—2—1坐标系统及坐标换算——41页4-2-1-l 坐标系统1．施工坐标系统在设计总平面图上，建筑物的平面位置系用施工坐标系统的坐标来表示。

坐标轴的方向与主建筑物轴线的方向相平行，坐标原点应虚设在总平面图西南角上，使所有建筑物坐标皆为正值。

施工坐标系统与测量坐标系统之间关系的数据由设计书中给出。

有的厂区建筑物因受地形限制，不同区域建筑物的轴线方向不相同，因而布设相应区域的不同施工坐标系统。

2．测量坐标系统测量坐标系统，系平面直角坐标。

一般有国家坐标系统、城市坐标系统等。

若总平面图上设计是采用测量坐标系统进行的，则测量坐标系统即为施工坐标系统。

4-2-1-2坐标换算当施工控制网与测量控制网发生联系时，应进行坐标换算，以使它们的坐标系统统一。

如图4—15所示，两坐标系的旋向相同，设a为施工坐标系(AO’B)的纵轴0A在测量坐标系(XO’Y)内的方位角，a、b为施工坐标系原点O’在测量系内的坐标值，则P点在两坐标系统内的坐标X、Y和A、B的关系式为：以及设已知Pl、P2两点在两系内的坐标值(图4—16)，则可按下列公式计算出ɑ、a、b。

下列公式可作复核之用如果两坐标系统的旋向不同(图4—17)，其坐标换算公式与上列各式形式相同，仅有关项要取下面的符号。

4-2-2建筑方格网和主轴线设计4-2-2-1建筑方格网设计1．设计的准备工作(1)收集绘有设计的和已有的全部建筑物、构筑物、交通线路的平面图和管线位置的综合平面图，最好是技术或施工图设计的总平面图，在图上应附有坐标和高程。

(2)收集建筑场地的测量控制网资料。

(3)收集施工坐标和测量坐标系统的换算数据a、b与ɑ (参阅图4-15)。

一，当整个建筑场地有几个施工坐标系时，如图4一18所示。

还要获得各系的坐标轴和整个场地的主坐标轴MN的交角Qi ，交点Pi在施工坐标系中的坐标。

(4)了解定线的精度要求。

2．定线精度规格第一种定线精度，要求满足各个设计对象的中心位置，放样误差符合设计的量计误差，即在同一生产系统的范围内各个设计对象中心位置之差。

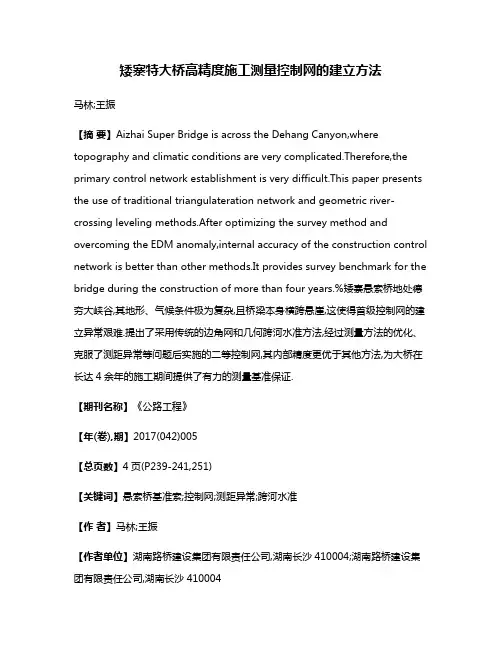

矮寨特大桥高精度施工测量控制网的建立方法马林;王振【摘要】Aizhai Super Bridge is across the Dehang Canyon,where topography and climatic conditions are very complicated.Therefore,the primary control network establishment is very difficult.This paper presents the use of traditional triangulateration network and geometric river-crossing leveling methods.After optimizing the survey method and overcoming the EDM anomaly,internal accuracy of the construction control network is better than other methods.It provides survey benchmark for the bridge during the construction of more than four years.%矮寨悬索桥地处德夯大峡谷,其地形、气候条件极为复杂,且桥梁本身横跨悬崖,这使得首级控制网的建立异常艰难.提出了采用传统的边角网和几何跨河水准方法,经过测量方法的优化、克服了测距异常等问题后实施的二等控制网,其内部精度更优于其他方法,为大桥在长达4余年的施工期间提供了有力的测量基准保证.【期刊名称】《公路工程》【年(卷),期】2017(042)005【总页数】4页(P239-241,251)【关键词】悬索桥基准索;控制网;测距异常;跨河水准【作者】马林;王振【作者单位】湖南路桥建设集团有限责任公司,湖南长沙410004;湖南路桥建设集团有限责任公司,湖南长沙410004【正文语种】中文【中图分类】U442.4矮寨悬索桥为吉茶高速公路的控制性工程，桥型方案为钢桁加劲梁单跨悬索桥，主跨为1176 m。

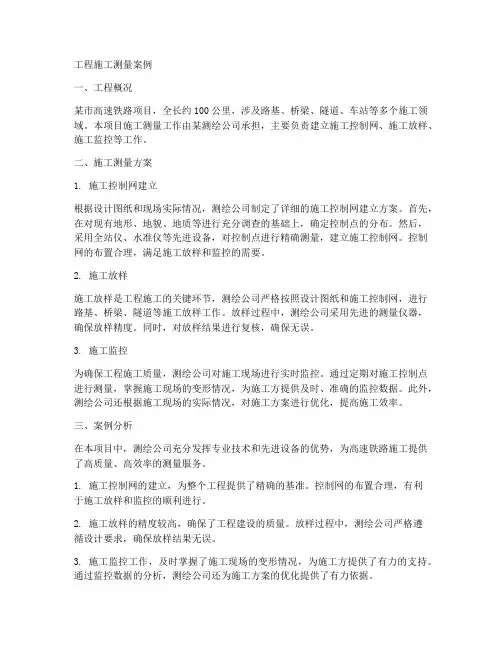

工程施工测量案例一、工程概况某市高速铁路项目，全长约100公里，涉及路基、桥梁、隧道、车站等多个施工领域。

本项目施工测量工作由某测绘公司承担，主要负责建立施工控制网、施工放样、施工监控等工作。

二、施工测量方案1. 施工控制网建立根据设计图纸和现场实际情况，测绘公司制定了详细的施工控制网建立方案。

首先，在对现有地形、地貌、地质等进行充分调查的基础上，确定控制点的分布。

然后，采用全站仪、水准仪等先进设备，对控制点进行精确测量，建立施工控制网。

控制网的布置合理，满足施工放样和监控的需要。

2. 施工放样施工放样是工程施工的关键环节，测绘公司严格按照设计图纸和施工控制网，进行路基、桥梁、隧道等施工放样工作。

放样过程中，测绘公司采用先进的测量仪器，确保放样精度。

同时，对放样结果进行复核，确保无误。

3. 施工监控为确保工程施工质量，测绘公司对施工现场进行实时监控。

通过定期对施工控制点进行测量，掌握施工现场的变形情况，为施工方提供及时、准确的监控数据。

此外，测绘公司还根据施工现场的实际情况，对施工方案进行优化，提高施工效率。

三、案例分析在本项目中，测绘公司充分发挥专业技术和先进设备的优势，为高速铁路施工提供了高质量、高效率的测量服务。

1. 施工控制网的建立，为整个工程提供了精确的基准。

控制网的布置合理，有利于施工放样和监控的顺利进行。

2. 施工放样的精度较高，确保了工程建设的质量。

放样过程中，测绘公司严格遵循设计要求，确保放样结果无误。

3. 施工监控工作，及时掌握了施工现场的变形情况，为施工方提供了有力的支持。

通过监控数据的分析，测绘公司还为施工方案的优化提供了有力依据。

四、总结本案例表明，在大型工程施工中，施工测量工作至关重要。

只有建立精确的施工控制网，保证施工放样的精度，实时监控施工现场的变化，才能确保工程建设的质量和进度。

为此，施工方应充分重视施工测量工作，选择具备专业资质和先进技术的测绘公司承担测量任务，为工程建设提供有力保障。

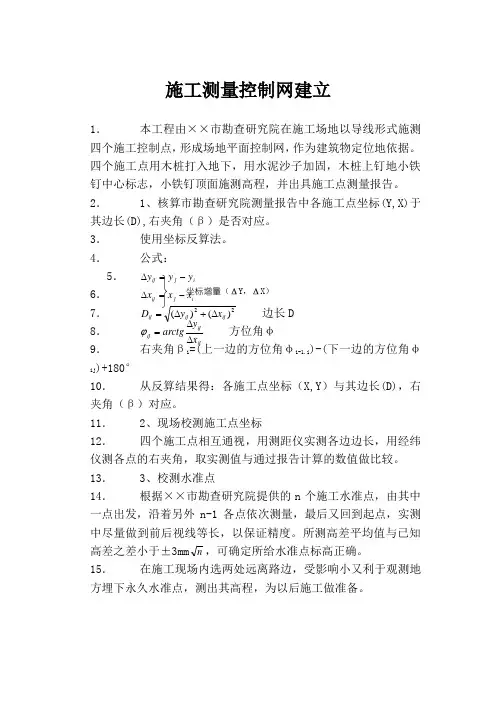

施工测量控制网建立
1． 本工程由××市勘查研究院在施工场地以导线形式施测四个施工控制点，形成场地平面控制网，作为建筑物定位地依据。

四个施工点用木桩打入地下，用水泥沙子加固，木桩上钉地小铁钉中心标志，小铁钉顶面施测高程，并出具施工点测量报告。

2．
1、核算市勘查研究院测量报告中各施工点坐标(Y,X)于其边长(D),右夹角（β）是否对应。

3．
使用坐标反算法。

4．
公式： 5． i j ij y y y -=∆ 6．
i j ij x x x -=∆ 7．
22)()(ij ij ij x y D ∆+∆= 边长D 8．
ij ij ij x y arctg ∆∆=ϕ 方位角φ 9．
右夹角βi =(上一边的方位角φi-1.i )-(下一边的方位角φ
ij )+180° 10． 从反算结果得：各施工点坐标（X,Y ）与其边长(D)，右
夹角（β）对应。

11． 2、现场校测施工点坐标
12． 四个施工点相互通视，用测距仪实测各边边长，用经纬
仪测各点的右夹角，取实测值与通过报告计算的数值做比较。

13． 3、校测水准点
14． 根据××市勘查研究院提供的n 个施工水准点，由其中一点出发，沿着另外n-1各点依次测量，最后又回到起点，实测中尽量做到前后视线等长，以保证精度。

所测高差平均值与已知高差之差小于±3mm n ，可确定所给水准点标高正确。

15．
在施工现场内选两处远离路边，受影响小又利于观测地方埋下永久水准点，测出其高程，为以后施工做准备。

坐标增量（ΔY ，ΔX ）。

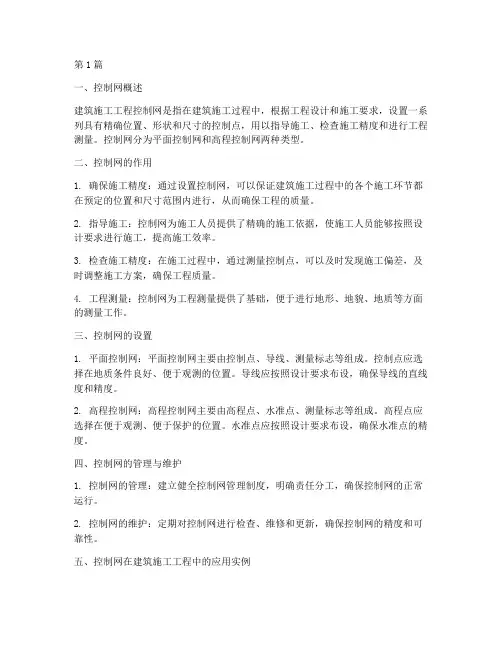

第1篇一、控制网概述建筑施工工程控制网是指在建筑施工过程中，根据工程设计和施工要求，设置一系列具有精确位置、形状和尺寸的控制点，用以指导施工、检查施工精度和进行工程测量。

控制网分为平面控制网和高程控制网两种类型。

二、控制网的作用1. 确保施工精度：通过设置控制网，可以保证建筑施工过程中的各个施工环节都在预定的位置和尺寸范围内进行，从而确保工程的质量。

2. 指导施工：控制网为施工人员提供了精确的施工依据，使施工人员能够按照设计要求进行施工，提高施工效率。

3. 检查施工精度：在施工过程中，通过测量控制点，可以及时发现施工偏差，及时调整施工方案，确保工程质量。

4. 工程测量：控制网为工程测量提供了基础，便于进行地形、地貌、地质等方面的测量工作。

三、控制网的设置1. 平面控制网：平面控制网主要由控制点、导线、测量标志等组成。

控制点应选择在地质条件良好、便于观测的位置。

导线应按照设计要求布设，确保导线的直线度和精度。

2. 高程控制网：高程控制网主要由高程点、水准点、测量标志等组成。

高程点应选择在便于观测、便于保护的位置。

水准点应按照设计要求布设，确保水准点的精度。

四、控制网的管理与维护1. 控制网的管理：建立健全控制网管理制度，明确责任分工，确保控制网的正常运行。

2. 控制网的维护：定期对控制网进行检查、维修和更新，确保控制网的精度和可靠性。

五、控制网在建筑施工工程中的应用实例以某住宅楼项目为例，该工程采用建筑平面控制网和高程控制网相结合的方式进行施工。

在施工过程中，通过测量控制点，及时发现施工偏差，调整施工方案，确保了工程的质量。

总之，建筑施工工程控制网在工程项目的施工过程中具有重要作用。

通过合理设置、管理与维护控制网，可以有效提高施工精度和工程质量，为我国建筑事业的发展贡献力量。

第2篇一、建筑施工工程控制网的重要性1. 确保施工精度：建筑施工工程控制网能够精确地确定建筑物各个部位的位置，确保施工过程中的各个工序符合设计要求，提高施工质量。

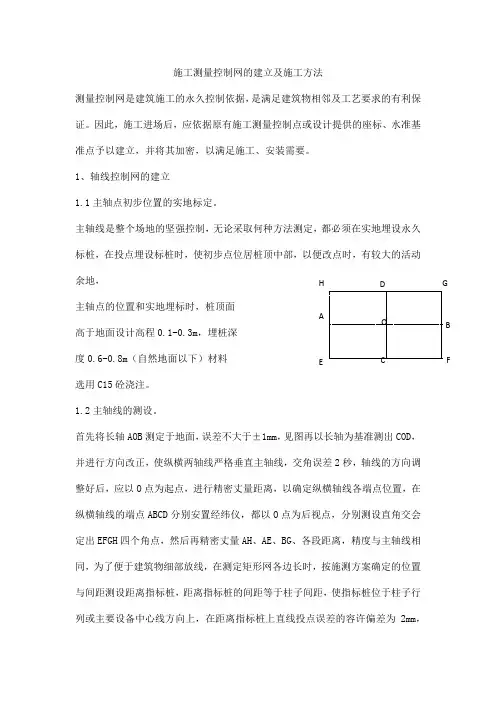

施工测量控制网的建立及施工方法测量控制网是建筑施工的永久控制依据，是满足建筑物相邻及工艺要求的有利保证。

因此，施工进场后，应依据原有施工测量控制点或设计提供的座标、水准基准点予以建立，并将其加密，以满足施工、安装需要。

1、轴线控制网的建立1.1主轴点初步位置的实地标定。

主轴线是整个场地的坚强控制，无论采取何种方法测定，都必须在实地埋设永久标桩，在投点埋设标桩时，使初步点位居桩顶中部，以便改点时，有较大的活动余地，主轴点的位置和实地埋标时，桩顶面高于地面设计高程0.1-0.3m ，埋桩深度0.6-0.8m （自然地面以下）材料选用C15砼浇注。

1.2主轴线的测设。

首先将长轴AOB 测定于地面，误差不大于±1mm ，见图再以长轴为基准测出COD ，并进行方向改正，使纵横两轴线严格垂直主轴线，交角误差2秒，轴线的方向调整好后，应以O 点为起点，进行精密丈量距离，以确定纵横轴线各端点位置，在纵横轴线的端点ABCD 分别安置经纬仪，都以O 点为后视点，分别测设直角交会定出EFGH 四个角点，然后再精密丈量AH 、AE 、BG 、各段距离，精度与主轴线相同，为了便于建筑物细部放线，在测定矩形网各边长时，按施测方案确定的位置与间距测设距离指标桩，距离指标桩的间距等于柱子间距，使指标桩位于柱子行列或主要设备中心线方向上，在距离指标桩上直线投点误差的容许偏差为2mm ，A FC E O B GH D矩形角允许误差3秒。

1.3精密量距。

先用经纬仪进行直线方向定向，清除视线上的障碍，并在桩顶面划出十字线，钢尺在开始量距前应先打开，使之与空气接触，经10min后，方可进行量距，前尺以弹簧秤施加与钢尺检定时相同的拉力，后尺则以毫米分划线对准桩顶标志，当钢尺达到稳定时，前尺对好桩顶标志，随即读数，随后后尺移动1-2cm分划线重新对准桩顶标志，再次读数，要求读出三组读数，读数时应估计到0.1-0.5mm，每次读数误差为0.3-0.5mm，读数时应同时测定温度，温度计绑在钢尺上，以便反映出钢尺在丈量时的实际温度。

建筑工程施工测量方案范文一、工程概况。

咱这个建筑工程那可是相当的重要啊，就像搭积木一样，但是这个积木可是超级大的那种。

这栋建筑在[具体地点]，是[建筑类型，比如住宅、商业楼之类的]，总共[X]层，高度达到了[X]米，占地面积也不小，有[X]平方米呢。

二、测量目的。

为啥要进行测量呢？这就好比咱们出门要知道路怎么走一样。

测量就是给整个建筑工程指明方向，让每个部分都能准确地待在它该在的地方。

从基础施工开始，就得靠着测量来确定挖土方的范围、深度，基础的位置和尺寸。

到了主体结构施工的时候，测量就像个监工，保证柱子、梁、墙这些构件都站得笔直，位置分毫不差。

而且，楼盖得越高，对测量的精度要求也就越高，就像叠罗汉，底下稍微歪一点，到上面就可能倒了。

三、测量依据。

1. 首先当然是施工图纸啦，这可是咱们的蓝图，上面清清楚楚地画着每个角落的尺寸、形状，就像地图一样，我们得按照这个来施工。

四、测量准备工作。

# （一）人员准备。

测量这事儿啊，得找专业的人来干。

我们组建了一个测量小分队，队长是[队长名字]，这可是个测量老手了，经验丰富得很。

其他队员也都是经过专业培训的，各个都像是测量界的小能手。

# （二）仪器准备。

1. 全站仪。

这全站仪可是个厉害的家伙，就像一个超级侦探，能同时测量角度和距离。

我们用的这台全站仪精度可高了，能够满足咱们工程的测量要求。

在使用之前，还得把它好好检查一番，就像给战士检查武器一样，看看镜头是不是干净的，各个按钮是不是都好使。

2. 水准仪。

水准仪呢，就是专门用来测量高差的。

它就像一个水平仪，告诉我们哪里高哪里低。

我们准备了[X]台水准仪，也是经过校准的，确保它给出的数据准确无误。

3. 钢尺。

# （三）资料准备。

把施工图纸、测量规范这些资料都整理好，放在测量小分队的办公室里，方便随时查看。

就像学生考试前要准备好课本和笔记一样，我们测量的时候也得随时能找到这些参考资料。

五、测量控制网的建立。

# （一）平面控制网。

施工控制网的建立一、施工控制网的布设施工勘测阶段建立了测图控制网，其密度与精度未考虑建筑物的总体布置（建筑物总体布置未确定），而施工阶段，以建筑轴线放样为主，需建立施工布置网作为施工放线的依据。

施工控制测量分为平面控制测量和高层控制测量。

依据施工布置网的特点，布设施工控制网，需作为整个工程施工设计的一部分。

设计布网时，需考虑施工程序、方法、以及施工场地布置情况和已知控制点质料（由业主提供）。

控制点标桩其点位需画在施工设计的总平面图上。

高程控制网以水准测量方法进行。

施工期间，要求在建筑物近旁的不同高度都必须布设临时水准点。

临时水准点的密度要保证放样时只测设一个测站，直接将高程传递到建筑物上。

基本高程控制网采用三等水准测量施工，加密高程控制网使用四等水准测量。

二、施工控制网的特点1、施工布置网的主要作用是放样建筑物的轴线，这些轴线的位置偏差有一定的限制，其精度要求高。

2、点位的埋设要求在轴线两端，以便准确的标定工程的位置。

工业建筑场地，还要求施工控制点连线与施工坐标系的坐标轴平行或垂直，且坐标值尽量为米的整数倍，便于放样计算工作。

3、施工控制点的位置应分布恰当、坚固稳定、使用方便、便于保存，且密度也要打，以便放样时可有所选择。

三、设计施工控制网时，尽可能将这些主轴线作为控制网的一条边。

建立施工控制网与测图控制网的联系，利用公式进行坐标换算。

K1、K2为已知控制点Z1、Z0、Z2为建筑施工格网1、由K1、K2测设出Z1、Z0、Z2的坐标2、由K1、K2、Z1、Z0、Z2坐标反算出K1、K2和Z1、Z0距离以及方位角3、设Z0（0,0）Z1（X1,0)建施工坐标系。

4、已知Z1、Z0在测图坐标系的坐标以及方位角a，现以Z1、Z0为施工坐标系坐标轴，对其换算公式为施工坐标转换为测图坐标Xp=Xo+X'pcosа-Y'psinаYp=Yo+X'psinа-Y'pcosа测图坐标转换为施工坐标X'=(Xp-Xo)cosа+(Yp-Yo)sinаY'=(Xp-Xo)sinа+(Yp-Yo)cosа。

4 施工测量控制网的建立建筑物放样的程序和要求建筑物放样的程序放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小及高程，按照一定的精度要求在地面标定出来，以便进行施工。

实质是将图纸上建筑物的一些轮廓点（特征点）标定于实地上，其工作目的与一般测图工作相反，是由图纸到地面的过程。

通常，建筑物的设计思路是：首先作出建筑物的总体布置，确定各建筑物位置间的相互关系（也就是各建筑物轴线间的相互关系），然后围绕主要轴线设计各辅助轴线，再根据辅助轴线设计各项细部的位置、形状、尺寸等。

因此，工程建筑物放样工作的程序，应该与设计时的情况一样，遵循从整体到局部的原则，即首先在现场定出建筑物的轴线，然后再定出建筑物的各个部分。

采取这样一种放样程序，可以免除因建筑物众多而引起的放样工作的紊乱，并且能严格保持各放样元素之间存在的几何关系。

例如放样工业建筑物，则首先放样出厂房主轴线，再确定机械设备轴线，然后根据机械设备轴线，确定机械设备安装的位置。

又如放样民用建筑物，则首先放样建筑物外廓轴线，再确定建筑物内部各条轴线，然后根据建筑物内部各轴线确定房间的形状、尺寸等。

建筑物放样的要求工程建筑物主要轴线放样要求，应根据建筑物的性质、它与已有建筑物的关系及建筑区的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。

例如扩建的建筑场地上的建筑物的主轴线，要考虑与现有建筑物的联系，而大坝主轴线的放样，主要考虑地形与地质状况。

主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网——施工控制网进行。

而细部放样一般可根据主要轴线进行，但有时也可以根据施工控制网进行。

测量人员应该创造从现场标定的轴线进行细部放样的条件。

这对于保证建筑物的几何形状、尺寸及放样工作的顺利进行，都具有很大的影响。

当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很高。

例如，工业场地上主轴线放样精度为2cm，建立厂区施工控制网时，控制网能够满足这样的精度要求即可。
