KTS-442R型全站仪后方交汇法工程放样操作方法

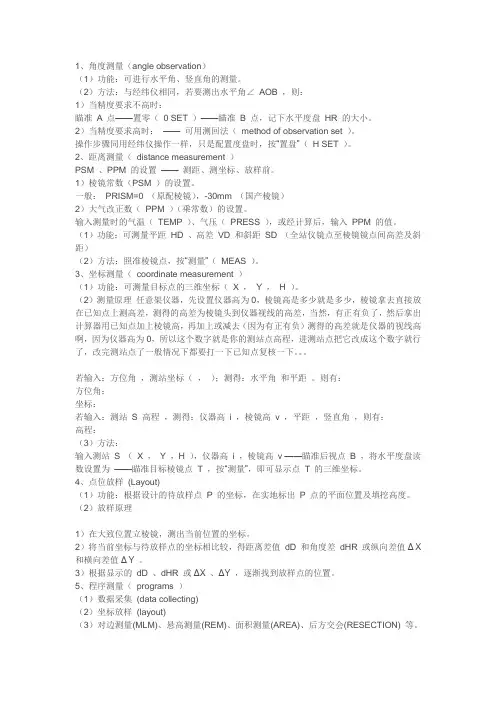

1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时：瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。

2）当精度要求高时：——可用测回法（method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。

2、距离测量（distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（PPM ）（乘常数）的设置。

输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。

（1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS ）。

3、坐标测量（coordinate measurement ）（1）功能：可测量目标点的三维坐标（X ，Y ，H ）。

（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。

若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站S 高程，测得：仪器高i ，棱镜高v ，平距，竖直角，则有：高程：（3）方法：输入测站S （X ，Y ，H ），仪器高i ，棱镜高v ——瞄准后视点B ，将水平度盘读数设置为——瞄准目标棱镜点T ，按“测量”，即可显示点T 的三维坐标。

目录前言 (1)一、特点 (1)二、注意事项 (2)三、仪器各部件名称 (3)四、键功能 (5)五、字符输入 (7)六、显示符号 (8)七、模式结构 (8)第一部分测量前的准备 (12)1、仪器开箱和存放 (12)2、安置仪器 (12)3、电池的装卸、信息和充电 (14)4、反射棱镜 (15)5、基座的装卸 (16)6、望远镜目镜调整和目标照准 (16)7、开/关机和测量前的准备 (17)7.1 开/关机 (17)7.2 设置垂直角的倾斜改正 (17)7.3 背景灯照明 (19)7.4 设置仪器参数选择项 (19)7.5 仪器常数设置 (21)7.6 对比度调节 (22)7.7 设置日期和时间 (23)7.8 说明 (24)第二部分基本测量 (26)8、角度测量 (26)8.1 两点间水平角的测量(水平方向置零) (26)8.1.1 实例：两点间水平角的测量 (27)8.2 将水平方向设置成所需方向值 (28)8.2.1 利用置角功能设置所需方向值 (28)8.2.2 利用锁角功能设置所需方向值 (28)8.3 水平角显示选择(左角/右角) (29)8.4 水平角复测 (30)销售 售后：158********8.5 ％坡度 (31)19、距离测量 (32)9.1 距离测量设置 (32)9.2 返回信号检测 (34)9.3 距离和角度测量 (35)9.4 最新测量数据调阅 (36)9.5 向计算机输出距离测量数据 (37)10、坐标测量 (38)10.1 测站数据输入 (38)10.1.1 读取预先存入的坐标数据 (40)10.2 方位角设置 (41)10.3 坐标测量 (42)第三部分高级测量 (45)11、放样测量 (45)11.1 距离放样测量 (45)11.2 悬高放样测量 (48)11.3 坐标放样测量 (50)11.4 测距参数设置 (52)12、偏心测量 (53)12.1 单距偏心测量 (54)12.2 角度偏心测量 (56)12.3 双距偏心测量 (58)13、对边测量 (60)13.1 多点间距离测量 (61)13.2 两点间的坡度 (62)13.3 改变起始点 (62)14、悬高测量 (63)15、后方交会测量 (65)15.1重新观测 (67)15.2增加已知点 (68)第四部分数据记录 (70)16、存储模式下的数据记录 (70)16.1 选取工作文件 (71)16.1.1更改工作文件名称 (71)16.2 删除工作文件 (72)销售 售后：158********16.3 输入坐标数据 (73)216.3.1由键盘输入坐标数据 (73)16.3.2由外部设备输入坐标数据 (74)16.4 删除坐标数据 (75)16.4.1删除全部坐标数据 (75)16.4.2删除指定的坐标数据 (75)16.4.3用查找删除指定坐标数据 (76)16.5 调阅坐标数据 (77)16.6 输入特征码 (78)16.7 删除特征码 (79)16.8 调阅特征码 (80)16.9 向计算机输出工作文件数据 (80)17、记录模式下的数据记录 (81)17.1 记录距离测量数据 (81)17.2 记录角度测量数据 (83)17.3 记录坐标测量数据 (84)17.4 记录测站数据 (86)17.5 记录注释数据 (88)17.6 调阅工作文件数据 (88)第五部分仪器选择项的选取 (90)18、键功能配置 (90)18.1 键功能分配与寄存 (91)18.1.1 键功能分配 (92)18.1.2 键功能寄存 (94)18.2 键功能恢复 (95)19、仪器参数设置 (95)19.1 改变仪器参数 (96)19.2 参数与数据初始化 (99)第六部分检验与校正 (101)20.1 管水准器 (101)20.2 圆水准器 (101)20.3 望远镜分划板 (102)20.4 视准轴与横轴的垂直度(2C) (103)20.5 竖盘指标零点自动补偿 (103)20.6 竖盘指标差(i角)和竖盘指标零点设置 (104)20.7 光学对中器 (105)20.8 仪器常数( K) (106)销售 售后：158********20.9 视准轴与发射电光轴的平行度 (107)320.10基座脚螺旋 (107)20.11反射棱镜有关组合件 (108)21、技术指标 (109)22、错误信息代码表 (111)23、附件 (112)附录双向数据通讯 (113)1.1 输出指令 (113)1.2 输入指令 (120)1.3 设置指令 (122)厂家保留对技术及产品规格进行修改的权利而不事先通知。

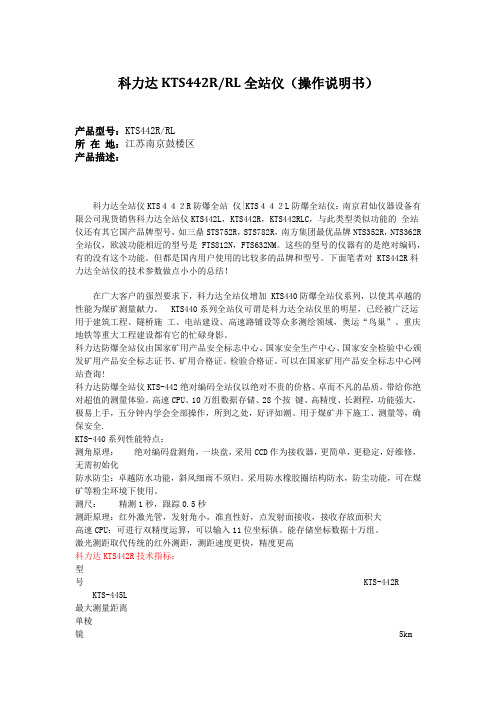

科力达KTS442R/RL全站仪（操作说明书）产品型号：KTS442R/RL所在地：江苏南京鼓楼区产品描述：科力达全站仪KTS４４２R防爆全站仪|KTS４４２L防爆全站仪：南京君灿仪器设备有限公司现货销售科力达全站仪KTS442L，KTS442R，KTS442RLC，与此类型类似功能的全站仪还有其它国产品牌型号，如三鼎STS752R，STS782R，南方集团最优品牌NTS352R，NTS362R 全站仪，欧波功能相近的型号是 FTS812N，FTS632NM。

这些的型号的仪器有的是绝对编码，有的没有这个功能。

但都是国内用户使用的比较多的品牌和型号。

下面笔者对 KTS442R科力达全站仪的技术参数做点小小的总结！在广大客户的强烈要求下，科力达全站仪增加 KTS440防爆全站仪系列，以使其卓越的性能为煤矿测量献力。

KTS440系列全站仪可谓是科力达全站仪里的明星，已经被广泛运用于建筑工程、隧桥施工、电站建设、高速路铺设等众多测绘领域，奥运“鸟巢”、重庆地铁等重大工程建设都有它的忙碌身影。

科力达防爆全站仪由国家矿用产品安全标志中心、国家安全生产中心、国家安全检验中心颁发矿用产品安全标志证书、矿用合格证、检验合格证。

可以在国家矿用产品安全标志中心网站查询!科力达防爆全站仪KTS-442绝对编码全站仪以绝对不贵的价格、卓而不凡的品质，带给你绝对超值的测量体验。

高速CPU、10万组数据存储、28个按键、高精度、长测程，功能强大，极易上手，五分钟内学会全部操作，所到之处，好评如潮。

用于煤矿井下施工、测量等，确保安全.KTS-440系列性能特点：测角原理：绝对编码盘测角，一块盘，采用CCD作为接收器，更简单，更稳定，好维修，无需初始化防水防尘：卓越防水功能，斜风细雨不须归。

采用防水橡胶圈结构防水，防尘功能，可在煤矿等粉尘环境下使用。

测尺：精测1秒，跟踪0.5秒测距原理：红外激光管，发射角小，准直性好，点发射面接收，接收存放面积大高速CPU：可进行双精度运算，可以输入11位坐标傎。

全站仪放样坐标角度距离的详细步骤全站仪是一种广泛用于土木工程测量和建筑测量的现代化仪器，其功能主要包括放样、测量、布设等功能。

在土木工程测量中，全站仪的放样功能是非常重要的，它可以帮助工程师准确地确定建筑物或工程的位置、形状和尺寸。

放样是指根据设计图纸或设计要求，在实地进行标志、布置和绘制的过程。

在进行放样前，需要根据设计图纸和要求计算出各点的坐标、角度和距离，然后通过全站仪进行放样。

以下是全站仪放样的详细步骤：1.准备工作在进行放样前，需要做好以下准备工作：-确定放样对象：根据设计要求确定需要放样的建筑物或工程-准备好设计图纸：根据设计图纸计算出各点的坐标、角度和距离-设置全站仪：在放样的起始位置设置好全站仪，并确保其水平校准正确2.放样测量根据设计图纸上的各点坐标、角度和距离信息，使用全站仪进行放样测量。

放样的步骤如下：-确定参考点：在放样的起始位置选择一个参考点作为基准点，然后通过全站仪测量出该点的坐标、角度和高程。

-放样测量：按照设计要求，通过全站仪测量出各个标志点的坐标、角度和距离，并记录下来。

-布置标志：根据测量结果，在实地进行标志的布置，可以使用墨线或标志杆等工具进行标记。

3.检查与调整在放样完成后，需要对标志点进行检查与调整，以确保放样的准确性和精度。

检查与调整的步骤如下：-检查标志点：对放样的标志点进行检查，确保其位置准确无误。

-调整标志点：如果发现有误差或偏差，需要进行调整，可以通过重新测量或调整标志点的位置来修正。

4.完成工作放样完成后，需要整理和记录好放样的结果，并交付给设计师或相关负责人。

同时，要确保放样的准确性和可靠性，以保证工程建设的顺利进行。

综上所述，全站仪放样是土木工程测量中非常重要的一环，通过合理的准备工作、放样测量、检查与调整等步骤，可以确保放样的准确性和可靠性，为工程建设提供有效的支持。

希望以上详细的步骤能够帮助读者更好地了解全站仪放样的过程和方法。

全站仪放线使用方法全站仪是一种用于测量和记录地面特定点的仪器，它在建筑、道路施工、地质勘探等领域都有广泛的应用。

放线是全站仪的一项基本功能，正确的放线使用方法对于测量结果的准确性至关重要。

下面将详细介绍全站仪放线使用方法。

1. 准备工作。

在进行放线之前，首先需要对全站仪进行基本的准备工作。

包括检查全站仪的电量是否充足，调节仪器的水平度，清洁仪器镜头等。

确保全站仪处于良好的工作状态，以保证测量结果的准确性。

2. 设置测量点。

在进行放线之前，需要先确定测量点的位置。

根据实际需要，选择合适的测量点，并在地面上做好标记，以便后续的测量操作。

3. 连接设备。

将全站仪与计算机或移动设备进行连接，确保设备之间的通讯畅通。

这样可以实时传输测量数据，并进行数据处理和分析。

4. 校准仪器。

在进行放线之前，需要对全站仪进行校准。

校准的目的是确保仪器的测量结果准确无误。

校准包括水平校准、垂直校准等步骤，需要按照仪器说明书上的操作步骤进行。

5. 进行放线。

确定测量点位置后，可以开始进行放线操作。

操作人员需要按照预先设定的测量参数，如方位角、水平角、垂直角等，对测量点进行精确的测量。

在操作过程中，需要保持仪器稳定，避免外界干扰，以确保测量结果的准确性。

6. 数据处理。

完成放线测量后，需要对测量数据进行处理和分析。

可以通过连接的计算机或移动设备进行数据传输和处理，得出最终的测量结果，并进行必要的校正和修正。

7. 结果展示。

最后，将测量结果进行展示和记录。

可以通过打印报告、生成图表、导出数据等方式，将测量结果进行展示和归档，以备后续的分析和应用。

总结。

全站仪放线是一项重要的测量工作，正确的使用方法可以确保测量结果的准确性和可靠性。

在进行放线操作时，需要注意仪器的准备工作、测量点的设置、仪器的校准、放线操作的精确性以及数据的处理和展示等方面，以确保测量工作的顺利进行和结果的准确可靠。

全站仪坐标放样的实施步骤一、前期准备在进行全站仪坐标放样之前，需要进行以下准备工作：1.1 工程测量与设计准备在进行全站仪坐标放样前，需要进行充分的工程测量与设计准备，包括确定测量范围、制定测量方案、绘制测量图纸等。

这些准备工作是确保坐标放样的准确性和可行性的关键步骤。

1.2 确定测控点在进行全站仪坐标放样前，需要确定一定数量的测控点。

这些测控点应该分布在需要放样的区域内，且符合测量的精度和要求。

在确定测控点时，需要考虑到可信度、可访问性、避免遮挡等因素。

1.3 准备设备与软件在进行全站仪坐标放样前，需要准备好全站仪、三脚架、反光棱镜等测量设备，并确保其正常工作。

此外，还需要安装和配置全站仪相关的软件，以便进行测量数据的处理和分析。

二、实施步骤2.1 设置基准点首先，需要在测量区域内设置基准点。

基准点应该稳固可靠，并且可以满足测量的精度和要求。

在设置基准点时，需要仔细测量和记录其坐标信息。

2.2 建立测控网根据测量区域的特点和要求，建立起适当的测控网。

测控网的建立需要根据实际情况选择测量点的数量和位置，并且保证点与点之间的连线尽量恰当分布。

建立完成后，需要进行测控网的精度验证。

2.3 开展测量工作在完成基准点和测控网的设置后，可以开始进行实际的测量工作。

首先，需要在全站仪上输入基准点的坐标信息，并进行校正。

随后，按照事先制定的测量方案，依次对测控点进行测量。

2.4 数据处理与分析完成测量工作后，需要将测量数据进行处理与分析，以获得准确的坐标信息。

首先，需要提取出所需的数据，并进行数据格式转换和修正。

然后，使用专业的测量软件对数据进行进一步处理和分析，计算出具体的坐标数值。

2.5 坐标放样在获得准确的坐标数值后，可以进行坐标放样。

根据测量图纸和设计要求，将坐标信息转化为实际的布局和建设。

在进行坐标放样时，需要考虑到每个点的具体要求和位置，并保证放样的准确性和一致性。

2.6 验证与修正完成坐标放样后，需要进行验证与修正工作。

全站仪的放样步骤前期工作：（1）检查全站仪是否在鉴定证书合格期内，确定是否为可用正常设备；（2）检视全站仪脚螺旋和微调等螺旋是否在初始零位置；（3）在全站仪中新建项目，将已知控制点坐标和放样点设计坐标上传到全站仪的新建项目中。

（像嘉森这边是在放点的时候才输的坐标）给仪器充电（4）首先选取两个已知点，一个作为测站点，另外一个为后视点，要进行定向的。

（5）阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。

（6）准备仪器和工具，使用的仪器必须在有效的检定周期内，给仪器和对讲机充电。

注意事项:在放样过程中，水平度盘始终锁定在放样点的方向上，测量员须指导司尺员来调整棱镜位置到达指定的方向，（意思就是说在放样过程不允许动水平制动螺旋）1、校核仪器有计量部门出具的校核合格证，或现场通过对测绘院交桩的已知点进行复核、若偏差在允许范围内，则说明仪器测量精度符合要求。

2.使用距离和角度放样测量、坐标放样测量时，注意输入测站点坐标、后视点坐标后再对测站点坐标进行一次确认，并测量后视点坐标与已知后视点坐标进行校核。

3、外业操作前对测量数据做好准备，并根据现场地形情况确定测量线路。

4、必须遵循“先整体后局部、先高级后低级、先控制后碎部”的原则组织测量。

5、测量前对已知控制点进行闭合、平差。

6、作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。

7、考虑环境对测量精度的影响。

如日光、气压、温度、风力、空气透明度等。

日光下测量应避免将物镜直接瞄准太阳，若在太阳下作业应安装滤光器；风级较大对仪器和棱镜的稳定产生影响；仪器处于高温或震动环境对测量结果误差较大。

8、及时对测量数据存储和整理。

放样步骤一：整平仪器：注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。

（1）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝，固定其中一个脚架，松动土质处可把该脚踩住。

1、角度测量angleobservation1功能：可进行水平角、竖直角的测量;2方法：与经纬仪相同,若要测出水平角∠AOB,则：1当精度要求不高时：瞄准A点——置零0SET——瞄准B点,记下水平度盘HR的大小;2当精度要求高时：——可用测回法methodofobservationset;操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”HSET;2、距离测量distancemeasurementPSM、PPM的设置——测距、测坐标、放样前;1棱镜常数PSM的设置;一般：PRISM=0原配棱镜,-30mm国产棱镜2大气改正数PPM乘常数的设置;输入测量时的气温TEMP、气压PRESS,或经计算后,输入PPM的值;1功能：可测量平距HD、高差VD和斜距SD全站仪镜点至棱镜镜点间高差及斜距2方法：照准棱镜点,按“测量”MEAS;3、坐标测量coordinatemeasurement1功能：可测量目标点的三维坐标X,Y,H;2测量原理任意架仪器,先设置仪器高为0,棱镜高是多少就是多少,棱镜拿去直接放在已知点上测高差,测得的高差为棱镜头到仪器视线的高差,当然,有正有负了,然后拿出计算器用已知点加上棱镜高,再加上或减去因为有正有负测得的高差就是仪器的视线高啊,因为仪器高为0,所以这个数字就是你的测站点高程,进测站点把它改成这个数字就行了,改完测站点了一般情况下都要打一下已知点复核一下;;;若输入：方位角,测站坐标,；测得：水平角和平距;则有：方位角：坐标：若输入：测站S高程,测得：仪器高i,棱镜高v,平距,竖直角,则有：高程：3方法：输入测站SX,Y,H,仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为——瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标;4、点位放样Layout1功能：根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度; 2放样原理1在大致位置立棱镜,测出当前位置的坐标;2将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值ΔX 和横向差值ΔY;3根据显示的dD、dHR或ΔX、ΔY,逐渐找到放样点的位置;5、程序测量programs1数据采集datacollecting2坐标放样layout3对边测量MLM、悬高测量REM、面积测量AREA、后方交会RESECTION等;4数据存储管理;包括数据的传输、数据文件的操作改名、删除、查阅;§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键;◢——进入距离测量模式键;ANG——进入角度测量模式键;MENU——进入主菜单测量模式键;ESC——用于中断正在进行的操作,退回到上一级菜单;POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令;显示屏上显示符号的含义：V——竖盘读数；HR——水平读盘读数右向计数；HL——水平读盘读数左向计数；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；——正在测距；N——北坐标,x；E——东坐标,y；Z——天顶方向坐标,高程H;二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置;第1页F1 OSET：设置水平读数为：0°00ˊ00";F2 HOLD：锁定水平读数;F3 HSET：设置任意大小的水平读数;F4 P1↓：进入第2页;第2页F1 TILT：设置倾斜改正开关;F2 REP：复测法;F3 V%：竖直角用百分数显示;F4 P2↓：进入第3页;第3页F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声;F2 R/L：右向水平读数HR/左向水平读数HL切换,一般用HR; F3 CMPS：天顶距V/竖直角CMPS的切换,一般取V;F4 P3↓：进入第1页;2、距离测量模式功能：按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/coarse/tragcking精测/粗测/跟踪;F3 S/A：设置棱镜常数改正值PSM、大气改正值PPM;F4 P1↓：进入第2页;第2页F1 OFSET：偏心测量方式;F2 SO：距离放样测量方式;F3 m/f/i：距离单位米/英尺/英寸的切换;F4 P2↓：进入第1页;3、坐标测量模式功能：按进入,可进行坐标N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/Coarse/Tracking;F3 S/A：设置棱镜改正值PSM,大气改正值PPM常数;F4 P1↓：进入第2页;第2页F1 R.HT：输入棱镜高;F2 INS.HT：输入仪器高;F3 OCC：输入测站坐标;F4 P2↓：进入第3页;第3页F1 OFSET：偏心测量方式;F2 ———F3 m/f/i:距离单位米/英尺/英寸切换;F4 P3↓：进入第1页;4、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等;三、全站仪功能简介测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/AF3;1、棱镜常数PRISM的设置——进口棱镜多为0,国产棱镜多为-30mm;具体见说明书2、大气改正值PPM的设置——按“T-P”,分别在“TEMP.”和“PRES.”栏,输入测量时的气温、气压;或者按照说明书中的公式计算出PPM值后,按“PPM”直接输入; 说明：PRISM、PPM设置后,在没有新设置前,仪器将保存现有设置;一角度测量按ANG键,进入测角模式开机后默认的模式,其水平角、竖直角的测量方法与经纬仪操作方法基本相同;照准目标后,记录下仪器显示的水平度盘读数HR和竖直度盘读数V;二距离测量先按◢键,进入测距模式,瞄准棱镜后,按F1MEAS,记录下仪器测站点至棱镜点间的平距HD、镜头与镜头间的斜距SD和镜头与镜头间的高差VD;三坐标测量1、按ANG键,进入测角模式,瞄准后视点A;2、按HSET,输入测站O至后视点A的坐标方位角;如：输入65.4839,即输入了;3、按键,进入坐标测量模式;按P↓,进入第2页;4、按OCC,分别在N、E、Z输入测站坐标X0,Y0,H0;5、按P↓,进入第2页,在INS.HT栏,输入仪器高;6、按P↓,进入第2页,在R.HT栏,输入B点处的棱镜高;7、瞄准待测量点B,按MEAS,得B点的XB,YB,HB;四零星点的坐标放样不使用文件1、按MENU,进入主菜单测量模式;2、按LAYOUT,进入放样程序,再按SKP,略过使用文件;3、按OOC.PTF1,再按NEZ,输入测站O点的坐标X0,Y0,H0；并在INS.HT一栏,输入仪器高;4、按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标xA,yA；若不知A点坐标而已知坐标方位角,则可再按AZ,在HR项输入的值;瞄准A点,按YES;5、按LAYOUTF3,再按NEZ,输入待放样点B的坐标xB,yB,HB及测杆单棱镜的镜高后,按ANGLEF1;使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上;6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动；反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置;7、其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填;8、按NEXT——反复5、6两步,放样下一个点C;后方交会法通常用在高精度测量设站中,因其具备足够检核条件而被广泛应用;这种方法对仪器本身精度要求、稳定性非常高;。

全站仪是一种精密的测量仪器，广泛应用于工程测量、地质勘探、道路施工和建筑工程等领域。

在施工现场，全站仪的使用可以帮助工程师和测量人员快速准确地进行施工放样测量，保证施工质量和工程进度。

下面将介绍全站仪进行施工放样测量的基本步骤。

一、准备工作在进行施工放样测量之前，首先要做好全站仪的准备工作。

包括检查全站仪的电量是否充足、仪器是否处于稳定状态、调节仪器的各个参数和设置仪器的工作模式等。

二、确定控制点确定测量的控制点，通常是根据设计图纸或工程要求，在施工现场选择合适的位置设置控制点。

控制点的设置要求稳固、明显易找，以便于后续的测量工作。

三、架设全站仪在确定好控制点后，需要在控制点附近找到一个合适的位置架设全站仪。

架设全站仪时要注意仪器的稳定性，保证测量的准确性。

四、校准全站仪在架设好全站仪后，需要进行全站仪的校准工作。

校准包括水平仪的调校、垂直仪的调校、角度仪的调校等步骤。

只有全站仪经过准确的校准，才能保证后续测量的准确性。

五、进行测量校准完全站仪后，即可进行实际的测量工作。

根据设计要求和工程需求，选择合适的测量模式和参数，进行施工放样测量。

1. 设置基准点在进行测量前，首先要在控制点上设置一个基准点。

通过全站仪测量确定基准点的坐标和高程，作为后续施工测量的基准。

2. 进行放样测量根据设计图纸或工程要求，在施工现场进行放样测量。

通过全站仪测量各个测点的坐标和高程，保证施工位置的准确性和一致性。

3. 数据采集和处理在进行测量的过程中，全站仪会产生大量的测量数据。

需要使用专业的数据处理软件对采集的数据进行处理和分析，得出最终的测量结果。

六、校核测量结果在测量结束后，需要对测量结果进行校核。

校核工作包括对比设计图纸和实际测量数据，检查各测点的坐标和高程是否符合要求，确保测量结果的准确性和可靠性。

通过以上的基本步骤，可以实现全站仪在施工现场进行施工放样测量的工作。

全站仪作为现代化测量仪器，其精准、高效的测量能力，为工程施工提供了重要的技术支持，有力保障了工程质量和工程进度的顺利进行。

全站仪后方交会法的具体操作步骤
开机后先按S.0键，输入文件名(也可跳过)，确定，再按S.0键下翻，F2键选择新点，再按F2选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。

然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。

以南方全站仪为例:
放样--新点-后方交会法--- -输入点---回车---输入仪高--回车---输入A点已知坐标----输入棱镜高--测量距离---自动保----输入B点坐标---输入棱高----测量距离---自动保存---计算----记录---(完成)。

全站仪线放样操作指南什么是全站仪线放样？全站仪是现代测量工程中常用的测量仪器，通过全站仪可以实现对地面、建筑物或工程项目的精确测量。

线放样是全站仪的一项重要应用，用于在实地工程中将设计图纸中的线段或曲线段放样到实际的建筑物或地面上。

本文档将介绍全站仪线放样的基本操作步骤。

准备工作在进行全站仪线放样之前，需要进行以下准备工作：1.确保全站仪已经安装在三脚架上，并且三脚架已经稳固地放置在工地上。

2.配置全站仪的电源，并确保电量充足。

3.校准全站仪，以确保测量的准确性。

操作步骤1.打开全站仪电源，启动全站仪，并等待其初始化。

通常会显示欢迎界面和一些基本信息。

2.设置工作模式。

进入全站仪的菜单系统，选择“线放样”模式。

根据具体的全站仪型号，可能需要通过液晶屏或按键来进行选择。

3.设置坐标系统和基准点。

根据实际需要，选择适当的坐标系统和设定基准点。

坐标系统有地方坐标系统和全球坐标系统可选，而基准点是指用于参照的一个点。

4.设置测量参数。

根据实际测量要求，设置测量的垂直角度、水平角度和距离参数。

可以通过全站仪的菜单系统进行设置，并根据需要选择自动或手动测量模式。

5.设置目标点。

根据设计图纸，通过全站仪的菜单系统输入目标点的坐标或距离，并存储到全站仪的内部存储器中。

在进行后续测量时，可以根据存储的目标点来导航。

6.进行线放样测量。

带着全站仪测量杆走到起点位置，对准目标点方向，并测量出起点的坐标。

之后，按照设计图纸上的线段或曲线段的长度和角度，在地面或建筑物上设置测量点，并依次进行测量。

全站仪会自动记录每个点的坐标。

7.完成线放样测量后，可以进行数据处理和导出。

通过全站仪的数据处理功能，可以对测量数据进行计算和校正，并导出到计算机或其他设备中进行后续处理。

注意事项•在进行线放样过程中，要保持全站仪的稳定性，避免移动或碰撞造成测量误差。

•根据实际情况，合理选择设定的坐标系统和基准点，以确保测量结果的准确性和一致性。

全站仪极坐标法和后方交会法说到全站仪，可能很多人会想到一堆晦涩的专业术语，甚至有点头疼。

但是别急，今天我就带你们走一趟，既能懂又能玩得开心的全站仪测量之旅。

咱们这次要聊的，是全站仪极坐标法和后方交会法——虽然听起来有点高大上，但其实一点都不复杂，甚至可以说简单得很。

咱们就像坐过山车一样，轻松又刺激，保证你看了之后能“茅塞顿开”，还不失风趣。

要知道，搞测量也是可以有趣的，不一定要一脸严肃。

极坐标法，大家可以想象成给一个点画个大圆，圆心就是你所在的位置。

你站在这个圆心上，给个方向，给个距离，然后通过这两个参数，把别的地方的点给“定位”出来。

说白了，就像你从家里出发，知道前方100米有个小摊子，顺着这条路走就能找到它。

极坐标法有个好处就是不需要知道其它点的位置，只要你知道自己的位置和朝哪个方向走就行了，听起来是不是很简单？极坐标法适合在开阔地、没有太多障碍物的地方用。

你站在这儿一看，远远的就能找到目标了。

要是遇到复杂的地形，障碍物特别多，或者周围建筑物林立，极坐标法就可能不太适用了。

这时候，咱们就得转而使用后方交会法。

大家想象一下，后方交会法其实是从两个已知的点出发，朝着目标看过去，然后通过交点来推算出目标的位置。

就像两个朋友站在不同的位置，分别用眼睛瞄准某个远处的物体，再告诉你他们的角度，接着你根据这两个角度交点来算出物体在哪。

好比你站在两座山的山顶上，望着远方的灯塔。

你和你的朋友通过各自的视角算出灯塔的位置，最后就能精准定位。

这个方法特别适用于有复杂地形或高楼大厦挡住视线的地方，毕竟你站得高，看得远。

用后方交会法，简单来说就是两个点出发，彼此之间互相配合，最终得出准确的位置。

它比极坐标法多了一个优势，那就是不需要你站在目标点上，只要在别的地方也能搞定，听起来是不是很“牛逼”？这方法的前提是你必须能准确测量角度，别光看得见目标，结果算出来的数字偏差大得离谱，做出来的图纸就全乱套了。

这两种方法的共同点，就是它们都强调“测量精度”。

全站仪点位放样方法嘿，朋友们！今天咱就来聊聊全站仪点位放样这档子事儿。

全站仪啊，那可真是个厉害的家伙，就像一把精准的钥匙，能帮咱打开测量的大门。

咱先来说说全站仪是咋工作的。

它就像是一个超级聪明的小侦探，能快速又准确地测量出各种数据。

你想想啊，要是没有它，咱得费多大劲儿才能把那些点位找得准准的呀！那全站仪点位放样具体咋弄呢？首先，咱得把全站仪架在一个合适的地方，就像给它找个安稳的家一样。

然后呢，通过一系列的操作，让它知道咱要放的点在啥位置。

这就好比你要去一个陌生的地方找朋友，你得先知道朋友在哪个方位，对吧？在操作的时候可得细心点儿，就跟绣花似的，不能马虎。

每个步骤都得认认真真地完成，不然放出来的点可就歪了。

这可不是闹着玩的，要是放错了点，那后面的工作不就都乱套啦？比如说，你要在一大片空地上放一个点，要是不仔细，放偏了一点点，可能看起来没啥大不了的。

但等后面要盖房子或者修什么东西的时候，哎呀，那就麻烦大啦！就好像你本来想在蛋糕上放一颗樱桃，结果放偏了，那整个蛋糕看起来都怪怪的啦！还有啊，在放样的过程中，要时刻注意周围的环境。

要是旁边有什么障碍物，那可得小心避开，不然全站仪的视线被挡住了，那不就没法好好工作啦？这就跟你走路一样，要是路上有块大石头挡着，你不得绕过去呀。

而且，咱还得经常检查全站仪的状态，就像照顾自己的宝贝一样。

要是它出了啥毛病，咱可得赶紧修好，不然怎么能指望它帮咱准确放样呢？总之啊，全站仪点位放样这事儿，看着简单，做起来可得用心。

这就跟做饭似的，食材都有了，要是不精心烹饪，那也做不出美味的菜肴。

咱得把每一个环节都做好，才能让全站仪发挥出它最大的威力，帮咱准确地找到那些点位。

所以啊，朋友们，可别小瞧了全站仪点位放样这事儿。

它可是咱测量工作中非常重要的一部分呢！只要咱认真对待，掌握好方法，就一定能把点位放得又快又准！咱可不能在这上面掉链子呀，得加油干！让全站仪成为咱的得力助手，为咱的工作添砖加瓦！怎么样，是不是对全站仪点位放样有了更清楚的认识啦？那就赶紧行动起来吧！。

全站仪后方交会放样使用方法全站仪放样，作为施工过程中一项重要环节，对技术员已上升为必须擅长的仪器操作内容。

全站仪建站一般有两种方法，即极坐标法建站和后方交会法建站，后方交会是比较高级和常用的方法。

现以本尼康全站仪为例，讲述全站仪后方交会法建站、放样全过程。

一、建站1.将仪器架于两已知点均可通视，且可完全看到放样目标点位置的高处。

尽量保证视线夹角在60度左右，仪器架设高度适中，三脚架腿踩实，不可出现放样过程中架腿松动现象。

（注意：整个放样过程中仪器附近不应有人来回走动，且放样人员应尽量站在一点不动，减少因人员走动导致仪器震动偏移。

）2.固定仪器，上下松动架腿大致调整圆水准器气泡基本居中，按下电源键开机，上下左右转动一下，按下“0”键，进入精平模式。

将水准管放于平行于两螺旋连线方向，关注屏幕上数值，“”过大，便同时向内或向外转动平行方向两螺旋至数值符合要求（一般数值处于5＂以内即可）；“”过大，便左转或右转垂直方向螺旋至数值符合要求。

旋转60度，检查，若仍有些许偏差，再按上述调整。

再旋转60度继续检查至完成。

3.按下“确定”键记录，按“建站”键进入建站模式，选择“后方交会法”按“确定”。

①若全站仪内已有建站点坐标，可在“PT”栏输入点名（“MODE”键可切换数字与字母），按“确定”键自动跳出坐标，再输入棱镜高（本项目为1.35m和1.2m两种）；②若全站仪内无建站点坐标，于“PT”处按“确定”键进入坐标输入界面，XYZ输完后，按“确定”回到界面，再输入仪器高。

CD数值暂时不输，按“确定”跳过进而记录，进入瞄准后视点1界面，视线内横竖丝卡住棱镜头“横竖尖头”（一般要求：竖向从镜杆底部瞄起，再翻转上去；横向以卡住两边尖为准），瞄准后，点击“测量1”（一般仪器内部设置“测量1”为棱镜模式且双频，“测量2”为免棱镜模式且单频，具体设置可内部调节变动）测量，待响两声后，在不转动仪器前按“确定”键记录，重复“PT”输入点坐标和棱镜高进行后视点2的瞄准，按“测量1”测量（若发现测量时后视瞄准有移动，再瞄准再按“测量1”测量）。

科力达KOLIDA KTS-442 全站仪操作指南坐标测量、坐标放线1．架设仪器把脚架打开，架在“基准点”（测站）上，注意要使脚架大致水平（圆水准器大致居中），脚架中心位置大致对到测站点，踩紧脚架（防止滑移）。

2、安置仪器将仪器安装在三角架上，精确整平和对中，以保证测量成果的精度(应使用专用的中心连接螺旋的三角架)。

·操作参考： 仪器的整平与对中2.1、架设三角架① 首先将三角架打开，使三角架的三腿近似等距，并使顶面近似水平，拧紧三个固定螺旋。

② 使三角架的中心与测点近似位于同一铅锤线上。

③ 踏紧三角架使之牢固地支撑于地面上。

2.2、将仪器安置到三角架上将仪器小心地安置到三角架顶面上，用一只手握住仪器，另一只手松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志的中心，然后轻轻拧紧连接螺旋。

2.3、利用圆水准器粗平仪器① 旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

② 旋转脚螺旋C，使圆水准气泡居中。

2.4、利用管水准器精平仪器① 松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线，再旋转脚螺旋A、B，使管水准器气泡居中。

② 将仪器绕竖轴旋转90°，再旋转另一个脚螺旋C，使管水准器气泡居中。

③ 再次将仪器旋转90°，重复步骤①、②，直到四个位置上气泡居中为止。

2.5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜，松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头 上有转动，以尽可能减少气泡的偏移。

2.6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准器气泡始终居中为止。

注意：平时主要用坐标和放样功能，仪器面板上[ESC]键为返回键，[ENT]键为确定键，[FNC]键为翻页键。

平时一般用仪器的盘左进行测量和放线（仪器的标识在左边，电池在右边的位置为盘左）。
