压力表单位换算公式大全一、常见压力表单位。
1. 帕斯卡（Pa）- 这是国际单位制中的压力单位。
1帕斯卡等于1牛顿每平方米（1Pa =1N/m²）。
2. 千帕（kPa）- 1kPa=1000Pa。
3. 兆帕（MPa）- 1MPa = 1000000Pa=1000kPa。
4. 巴（bar）- 1bar = 100000Pa = 100kPa。
5. 标准大气压（atm）- 1atm = 101325Pa≈101.325kPa。
6. 毫米汞柱（mmHg）- 在0^∘C时，1mmHg产生的压力为133.322Pa。
- 换算关系：1atm = 760mmHg，所以1mmHg=(101325)/(760)Pa = 133.322Pa。
7. 英寸汞柱（inHg）- 1inHg = 3386.39Pa（因为1in = 25.4mm，1inHg=25.4mmHg，25.4×133.322 = 3386.39Pa）。
8. 磅力/平方英寸（psi）- 1psi = 6894.76Pa。
二、单位换算公式。
1. 从帕斯卡换算到其他单位。
- 换算为千帕：kPa=(Pa)/(1000)- 换算为兆帕：MPa=(Pa)/(1000000)- 换算为巴：bar=(Pa)/(100000)- 换算为标准大气压：atm=(Pa)/(101325)- 换算为毫米汞柱：mmHg=(Pa)/(133.322)- 换算为英寸汞柱：inHg=(Pa)/(3386.39)- 换算为磅力/平方英寸：psi=(Pa)/(6894.76)2. 从千帕换算到其他单位。
- 换算为帕斯卡：Pa = 1000kPa- 换算为兆帕：MPa=(kPa)/(1000)- 换算为巴：bar=(kPa)/(100)- 换算为标准大气压：atm=(kPa)/(101.325)- 换算为毫米汞柱：mmHg=(kPa×1000)/(133.322) - 换算为英寸汞柱：inHg=(kPa×1000)/(3386.39)- 换算为磅力/平方英寸：psi=(kPa×1000)/(6894.76) 3. 从兆帕换算到其他单位。
压力表科技名词定义中文名称：压力表英文名称：pressure gauge定义：以弹性元件为敏感元件，测量并指示高于环境压力的仪表。
应用学科：机械工程（一级学科）；工业自动化仪表与系统（二级学科）；压力测量仪表-压力仪表名称（三级学科）以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片压力表在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
目录压力表不锈钢压力表1技术指标标度范围精确度等级1注意1安装方式压力的定义1压力表1压力表的分类压力表按其测量精确度1压力表按其测量范围1压力表按其显示方式分1弹簧管1膜片敏感元件1膜盒敏感元件组成结构1压力表原理构造1压力表术语1弹性敏感元件一测量上限二种类三准确度等级四质量五安装六检修维护精密压力表压力表的安装1 测压点的选择2 导压管铺设3 压力表的安装使用举例压力表的防腐措施一.外壳的防腐：二.接液部分防腐：展开编辑本段压力表压力表(pressure gauge)的应用极为普遍，它几乎遍及所有的工业流程和科研领域。
在热力管网、油气传输、供水供气系统、车辆维修保养厂店...，压力表应用随处可见。
压力表压力表种类很多(Many types of pressure gauge)，它不仅有一般（普通）指针指示型，还有数字型；不仅有常规型，还有特种型；不仅有接点型，还有远传型；不仅有耐振型，还有抗震型；不仅有隔膜型，还有耐腐型……压力表英文字母表示方法：1.Y表示压力；2、A表示氧气；3、B表示不锈钢、在后面表示防爆或标准；4、XC表示磁助电接点；5、E表示膜合；6、F表示防腐；7、G表示隔离式；8、J 表示精密或矩形；9、M表示隔膜；10、N表示耐震；11、P表示膜片；12、T表示弹簧管；13、X表示信号或电接点；14、Z表示真空或阻尼；15、W表示差压；16、M表示l螺纹等。
压力表专题目录1.压力表的分类、其它名称及用途2.弹性压力计的工作原理及特点3.弹性元件分类4.膜片压力表的工作原理5.弹簧管压力表的工作原理6.压力表结构型式示意图7.压力表技术参数，安装方式8.压力表的选型方式9.压力表安装原则、检定周期及规格表示压力表的分类、其它名称及用途一、压力表的分类：测量压力或真空度的仪表很多，按照其转换原理的不同，大致可分为四类。
1、液柱式压力计：他根据流体静力学原理，将被测压力转换成液柱高度进行测量的，按其结构形式的不同，有U形管压力计、单管压力计等。
这类压力计结构简单、使用方便，但其准确度受工作液的毛细管作用，密度及视差等因素的影响，测量范围较窄，一般用来测量较低压力、真空度或压力差。
2、弹性式压力计：它是将被测压力转换成弹性元件变形的位移进行测量的，例如弹簧管压力计及模式压力计等。
3、电气式压力计：它是通过机械和电气元件将被测压力转换成电量（如电压、电流、频率等）来进行测量的仪表，例如各种压力传感器和压力变送器。
4、活塞式压力计：它是根据水压机液体传送压力的原理，将被测压力转换成活塞上所加平衡砝码的质量来进行测量的。
它的测量准确度很高，允许误差可小到0.05%~0.02%。
但结构较复杂，价格较贵。
一般作为标准压力测量仪表，来检验其他类型的压力计。
二、压力表其它名称：压力表又称为，压力计、压强计。
三、压力表用途：测量机器、设备或容器内的水、蒸汽、压缩空气及其他中性液体或气体的压力。
弹性压力计的工作原理及特点弹性式压力计是利用各种形式的弹性元件，在被测介质压力的作用下，使弹性元件受压后产生弹性形变的原理而制成的测量仪表。
特点：结构简单、使用可靠、读数清晰、牢固可靠，价格低廉、测量范围宽以及有足够的精度等特点。
在工业上是应用最为广泛的一种测压仪表。
弹性元件分类一、弹性元件定义：弹性元件是一种简易可靠的测压敏感元件。
弹性元件在弹性限度内受压后产生变形，变形的大小与被测压力成正比。
压力表培训内容
1.膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种
流体介质的压力或负压。
2.耐腐蚀性取决于膜片材料。
3.仪表由测量系统包括法兰接头、波纹膜片、传动指示机构包括连
杆、齿轮传动机构、指针和度盘和外壳包括表壳和罩圈等组成。
仪表外壳为防溅结构，具有较好的密封性，故能保护其内部机构免受污秽浸入。
4.仪表的作用原理是基于弹性元件测量系统上膜片变形。
在被测介
质的压力作用下，迫使膜片产生相应的弹性变形－－-位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
5.不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业
部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。
6.氨压力表主要适用于在化肥生产过程中或制冷设备中用来测量
氨的液体、气体或其混合物等的压力；亦可用于测量对普通碳素钢、奥氏体类不锈钢、台金结构钢以及锡钎焊料等无腐蚀作用的、非结晶和凝固的各种介质的压力。
7.不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐
腐蚀作用的微压表。
应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。
为国
内用户对引进的国外先进技术设备中同类仪表实现国产化的理想配套产品。
8.磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业
部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。
通常，以表经与相应的电气器件如继电器及接触器等配套使用，即可对被测控压力系统实现自动控制和发信报警的目的。
压力表知识全解一、压力表的作用压力表是锅炉三大安全附件之一。
它的作用是指示锅炉内蒸汽压力的高低。
司炉工人根据压力表的指示数值来调节燃烧，以保证用汽部门的要求和锅炉的安全运行。
二、压力表的结构与原理锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成。
1—弹簧管2—游丝3—指针4—小齿轮5—扇形齿轮6—自由端7—连接杠杆8—支点9—固定端弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。
管子截面呈扁圆形或椭圆形，它的一端固定在支撑座上，并与汽水介质相通；另一端是封闭的自由端，与杠杆连接。
杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。
当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。
压力越高，自由端向上翘起的幅度越大。
这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。
当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。
在燃油(气)锅炉上还有一种使用较多的是电接点压力表。
电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。
它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。
电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。
三、压力表精度弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0．5、1、1．5、2、2．5、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。
例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8MPa时，实际气压在0．737 5～0．862 5MPa之间。

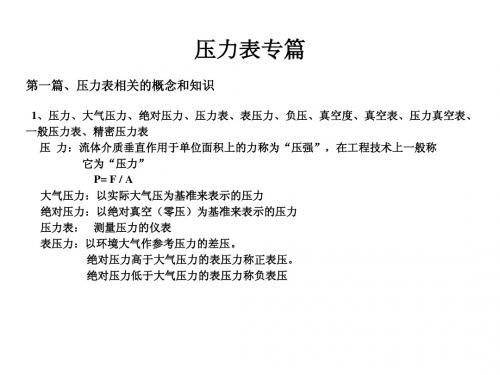

压力表知识压力的常识一．压力概念：这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。
二．压力的两种表示方法：（1）绝对压力：以绝对真空为基准，高于绝对真空的压力；（2）相对压力：以大气压力作为基准所标示的压力。
绝对压力=大气压力+相对压力三．名称正压：以大气压力为基准，高于大气压力的压力。
负压（真空）：以大气压力为基准，低于大气压力的压力。
差压：两个压力之间的差值。
表压：以大气压力为基准，大于或小于大气压力的压力。
压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。
四．常用单位：帕（Pa）千帕（Kpa）兆帕（Mpa）巴(Bar)1Mpa=10Bar=1000000Pa压力表一．概念以大气压力为基准，用于测量小于或大于大气压力的仪表。
二．分类1．压力表按其测量精确度，可分为精密压力表、一般压力表。
2．压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。
3．压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。
4．压力表按其组成，液柱式，电子式和机械式。
本部分就机械式做以介绍。
三．机械式压力表在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
（1）组成弹性敏感元件齿轮传动机构指针外壳等（2）原理压力表通过表内的敏感原件的弹性形变，再由表内机械转换机构将压力变形传导至指针，引起指针转动来显示压力。
（3）弹性敏感元件的种类：弹簧管（波登管），膜片，膜盒，波纹管。
机械式压力表并由此分类。
（4）弹簧管式压力表弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。
弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。
弹簧管的测量范围一般在0.1MPa ~ 250MPa。
目前，国内各生产厂家的压力表结构大同小异，主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。
不锈钢压力表用途：不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门对耐腐蚀、耐高温要求较高的工艺流程中测量各种流体介质的压力。
原理：仪表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动结构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。
外壳为气密型结构，能有效的保护内部机件免受环境和污垢侵入。
对于在外壳内充液（一般为硅油或者甘油）的仪表，能够抗工作环境振动较剧和较少介质压力的脉动影响。
主要技术指标：适用环境温度；-25～100℃（外壳内冲液）-40～150℃（外壳内不冲液）温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)抗工作环境震动；V.H.4级（外壳内冲液）V.H.3级（外壳内不冲液）外壳防护等级：IP64重量：0.4KG（Y-60B）0.5KG（Y-100B）1.0KG（Y-150B）精密压力表用途：精密压力表主要用来校验工业用普通压力表，精密压力表也可在工艺现场精确的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。
结构原理：精密压力表由测压系统、传动机构、指示装置和外壳组成。
精密压力表的测压弹性元件经特殊工艺处理，使精密压力表性能稳定可靠，与高精度的传动机构配套调试后，能确保精确的指示精度。
精密压力表的工作原理是：当被测介质的压力作用于弹性元件后，使其产生弹性变形—位移，经拉杆带动传动机构放大，由指示装置指示被测压力。
精密压力表按精度分为:0.25%,0.4%技术参数：○精密压力表测量范围、精确度等级及特点型号弹簧管材料测量范围MPa精确度等级结构特点YB-150A锡磷青铜铬钒钢0-0.1;0-0.16;0-O.25;0-0.4;0-0.6;0-1;0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-600.4镜面YB-150B0.25镜面调零○精密压力表使用环境条件：5～40℃，相对湿度不大于80%，且环境震动和压力源的波动对仪表的精确读数无影响。
○精密压力表温度影响：使用环境温度如偏离20±3℃）时，则须考虑温度附加误差0.4%/10℃○精密压力表重量：1.4kg数显压力表技术参数：测量范围；-0.1--60MPa其间量程可分段选取，压力单位MPa、KPa可选过压极限；满量程的2.5倍精度等级；0.25、0.5、1.0FS显示精度；4位（LCD）工作电压；DC3V电池供电采样时间；出厂设定2.5秒/次（可按用户要求设定）适用介质；与陶瓷、不锈钢兼容的液体、气体介质温度；-40～85℃环境温度；-20～60℃-30～60℃安装螺纹；M20×1.5（特殊安装用户要求）电池寿命：5年（待机状态）抗过载：2倍FS用途：数显压力表是采用单片机控制的在线测量仪表。
它采用电池长期供电方式、无需外接电源，安装使用方便。
该系列数字压力表可用、绝压、差压的检测，其形式品种多样，分为普通型和防爆型，能满足各种测量需要。
它从根本上克服了指针式压力表精度低、可靠性差、损坏率高等诸多缺点。
尤其在腐蚀、振动等场所使用，更显其超凡性能。
该产品经国家级计量部门、防爆部门检定合格，已在石油、化工、电力等领域得到广泛应用。
特点：大屏幕；大屏幕液晶显示，读数直观清晰，适应环境温度宽。
高精度；先进的微处理器技术，进口测控芯片，性能稳定精度高。
低功耗；超低功耗智能控制，电、池连续使用二至三年。
防腐蚀；整体不锈钢密封结构，适应腐蚀性介质环境。
耐振动；器件防振处理，紧固组装，在振动场所正常使用；不锈钢差压表主要技术指标：1.差压的测量范围、公称工作压力、精确度等级及接头螺纹尺寸：2.导压系统及外壳等材质：3.外型及安装尺寸：见图1、图2、图34.使用环境温度：-40～70℃5.抗工作环境振动：V.H.3级6.重量：约1.5kg7.仪表外壳防护等级：IP548.仪表技术性能符合企业标准Q/YXBM831-1997《不锈钢差压表》用途：适用于化工、化钎、冶金、电力、核电等工业部门的工艺流程中测量各种液（气）体介质的差压、流量等参数。
仪表结构全部采用不锈钢制成，其中的测量系统（双波纹管急连接部件）、导压系统（包括接头、导管等）采用特种结构设计合理、工艺先进、具有体积小、重量轻、稳定性好、使用寿命长、外观新颖、适应性强等优点。
仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同客户的配套安装。
双针双压（双管）差压表主要技术参数执行标准：GB/T1226-2001精度：1.5级测量范围：0.16、0.25⋯⋯6MPa、10MPa环境温度：-20～+60℃介质温度：小于60℃安装形式：径向直接安装（前带边及后带边可选）过程连接：M20×1.5螺纹（其他螺纹可选）防护等级：IP45接头材质：铜合金波登管材质：铜合金焊接：锡焊表壳材质：黑钢壳（喷塑）密封圈、防爆塞材质：耐油橡胶表玻璃：3mm平板玻璃（有机玻璃、双层安全玻璃可选）机芯：铜合金指针：铝，黑色和红色表盘：铝，白地黑字（特殊要求表盘可选）用途：双针双管差压表适用于对两个相同或不同压力，进行测量并可对两个测量压力及二压力差值分别指示。
产品分为YCS普通型和YCSH防腐型。
YCS普通型适用于对无腐蚀性介质的测量。
YCSH防腐型可在具有腐蚀性介质及环境中使用。
仪表由两套各自独立的测量系统和指示装置组成。
测量压力通过测压元件的弹性变形，通过两个测压元件（弹簧管）之末端各自产生相应的位移，借助于拉杆传动机构的传动予以放大，由固定于齿轮轴上的红、黑指针将所测值分别指示在度盘上，同时中间小盘显示出二压力之差值。
微差压压力表技术指标1:精度:在21℃下为±2%FS（-0型为3%，-00型为4%）2:环境温度:-7～60℃3:额定压力:-68～103kPa4:过压:约172kPa时橡胶过压塞被冲开5:过程连接:高压和低压孔均为1/8"锥管螺纹，两套（侧面和背面各一）6:外壳材质:压模铸铝，主体和铬化铝部件经过168小时盐浴试验，外部最终涂层暗灰色7:重量:460g特点:磁动螺旋涡杆机构从根本上消除了齿轮传动所产生的摩擦表内无需充注液体无惯性无漂移的指针运动本质上没有滞后极好的抗振动抗抖动性能可测量正压、负压或差压81种量程，最小0-60Pa，最大0-210KPa2组压力接口（侧面背面）+3种安装方式=自由灵活的应用精度2%，低价格.用途：医药行业GMP认证专用仪表；用于测量药厂、电子厂洁净室洁净厂房的正负压差，暖通空调,净化空调,净化台风淋室专用表，洁净空调过滤网压差的检测等双膜片式高静压差压表技术参数执行标准：Q/YGBBI009-2005Executive精度：1.6%,2.5%（高于0.1MPa可选1.6级）表玻璃：双层安全玻璃指针：铝，黑色，可调零表头形式：外径100，150密闭型干表（充油YCAN可选）防护等级：IP65膜片材质：316L（负压膜片）316Ti（正压膜片）过程连接：316不锈钢表壳材质：304不锈钢机芯材质：304不锈钢防爆塞和充油塞材质：耐油橡胶静压：盘面满量程动压：0.7×满量程过压保护：双边耐压达到10MPa使用温度：－20℃～60℃温度漂移：随介质温度每变化±10℃，指针指示位置漂移±0.8%仪表量程：16KPa、25KPa、40KPa……600kPa（见规格代码表）表连接：M20×1.5G1/2”NPT1/2，NPT1/4内螺纹（不配三阀组时）另外还可以做成长尾法兰连接、长尾螺纹连接、隔膜长尾法兰连接（主要用于粘稠介质或特殊材料膜片）。
表盘：铝，白地黑字（表盘可以根据用户要求设计为非标形式）仪表应配三阀组或五阀组使用。
表壳充油:YCAN充填硅油；YCA为干式用途：双膜片式高静压差压表主要用于过滤器的正负压力端，液体灌液位、泵出入口、输油管线、输气管线和加压泵站等场合的压力差的测量。
本仪表具有较高的耐压性能，并适合于在有腐蚀性的环境中使用。
隔膜压力表技术参数1：精度等级:1.6级；2.5级2：测量范围（Mpa)[3]螺纹连接式:~0.1~0至0~60法兰连接式:~0.1~0至0~25：卡箍卫生型:~0.1~0至0~2.53：隔膜材料:0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。
4：内部填充工作液:（1）硅油（2）根据客户需求填充5：工作条件（1）温度环境温度-20~+[4]55℃被测介质温度-20~+55℃（2）工作压力静负荷：用至测量上限值的3/4(3)交变负荷：用至测量上限值的2/3(4)短时压力：用至测量上限值6：连接尺寸（1）螺纹连接：M20*1.5(G3/8″G1/2″)。
(2)法兰连接A;机械工业部标准JB81-5《平焊钢法兰》B:化学工业部标准《耐酸平焊钢法兰》C:根据用户需求定制7:仪表外径φ60mmφ75mmφ100mmφ150mm8:仪表执行标准JB/T8624-1997用途：由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。
隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等.隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和制碱等工业部门生产过程中测量流体介质压力之用。
安全压力表主要技术指标：精度±1.0％±1.6％表壳尺寸100mm150mm表壳材质304不锈钢表壳形式安全壳构造，隔板装置后释放管及接体316不锈钢管同316不锈钢接体氩弧焊接，机芯316不锈钢连接形式M20×1.5或1/2NPT底部连接，或背部连接（径向/轴向）测量范围－0.1...0MPa,0.1...100MPa指针普通表玻璃有机玻璃、安全型双层玻璃耐震型充填材质甘油98％（可选择硅油、氟油或其它类别）防护等级IP65温度环境及工作介质温度不应超过：充液型0～140℉；普通型－40～140℉特点：●全不锈钢设计，耐腐蚀性强●高压测量到100MPa●安全隔板装置，背部泄压●安全型双层防护玻璃●测量精度±1.0％±1.6％用途：此系列仪表被广泛用于食品、医药、炼油、化工、海上石油平台、钻井、船舶等行业。
