电接点压力表资料

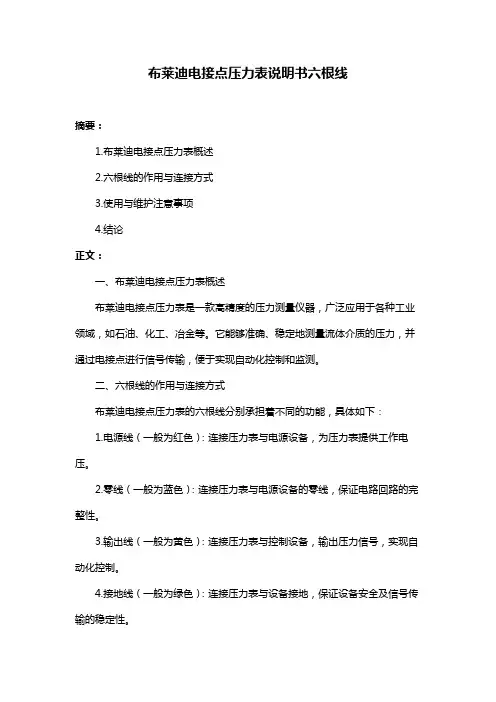

布莱迪电接点压力表说明书六根线摘要：1.布莱迪电接点压力表概述2.六根线的作用与连接方式3.使用与维护注意事项4.结论正文：一、布莱迪电接点压力表概述布莱迪电接点压力表是一款高精度的压力测量仪器，广泛应用于各种工业领域，如石油、化工、冶金等。

它能够准确、稳定地测量流体介质的压力，并通过电接点进行信号传输，便于实现自动化控制和监测。

二、六根线的作用与连接方式布莱迪电接点压力表的六根线分别承担着不同的功能，具体如下：1.电源线（一般为红色）：连接压力表与电源设备，为压力表提供工作电压。

2.零线（一般为蓝色）：连接压力表与电源设备的零线，保证电路回路的完整性。

3.输出线（一般为黄色）：连接压力表与控制设备，输出压力信号，实现自动化控制。

4.接地线（一般为绿色）：连接压力表与设备接地，保证设备安全及信号传输的稳定性。

5.传感器连接线（一般为棕色）：连接压力表与传感器，实现压力信号的传输。

6.补偿线（一般为黑色）：连接压力表与补偿装置，用于消除环境温度对压力表显示的影响。

在连接六根线时，需要注意以下几点：1.接线顺序应与压力表上的标识相对应，避免接错线。

2.接线时应使用足够截面积的导线，以保证信号传输的稳定性。

3.接线紧固，避免线头松动造成接触不良。

三、使用与维护注意事项1.在使用过程中，应避免压力表受到剧烈震动或高温影响，保证其正常工作。

2.定期对压力表进行校准，确保测量精度。

3.保持压力表及接线部位的清洁，防止污物进入影响测量。

4.在拆卸或更换零部件时，需停电操作，并遵循相关安全规定。

四、结论布莱迪电接点压力表是一款重要的工业测量设备，其六根线的正确连接和使用对于保证设备运行的安全性和测量精度至关重要。

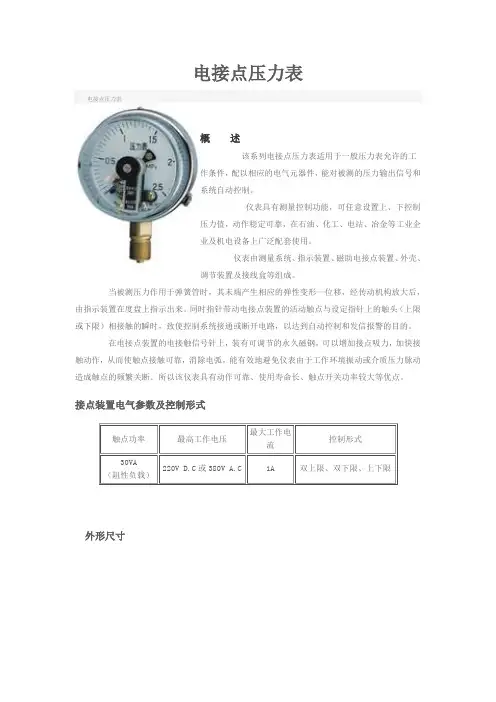

电接点压力表
电接点压力表
概述
该系列电接点压力表适用于一般压力表允许的工作条
件，配以相应的电气元器件，能对被测的压力输出信号和系统
自动控制。

仪表具有测量控制功能，可任意设置上、下控制压力值，
动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电
设备上广泛配套使用。

仪表由测量系统、指示装置、磁助电接点装置、外壳、调
节装置及接线盒等组成。

当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。

同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

接点装置电气参数及控制形式
外形尺寸
型号编制说明。

电接点压力表型号规格一、引言电接点压力表是一种常见的工业测量仪表，广泛应用于各种工业领域，用于测量液体、气体和蒸汽等介质的压力变化。

本文将介绍电接点压力表的型号规格，以便用户选择适合自己需求的型号。

二、电接点压力表概述电接点压力表是通过传感器将被测介质的压力转化为电信号，通过内部电路将信号转化为开关量输出。

该开关量输出可用于控制电路的开关动作，实现对压力变化的检测和控制。

三、电接点压力表型号规格1. 型号命名规则电接点压力表的型号通常由字母和数字组成，其中字母代表仪器的特殊功能或特殊配置，数字代表仪器的量程和规格等。

2. 型号示例以下是几种常见的电接点压力表型号示例：- PE301：具有仪表显示、双开关量输出功能的电接点压力表；- PE502-W: 具有远程监控、三开关量输出功能的防爆型电接点压力表；- PE8000-DP: 具有差压测量、MODBUS通信功能的多功能电接点压力表。

3. 量程范围不同型号的电接点压力表具有不同的量程范围，量程范围通常以最小值和最大值表示。

用户在选择型号时需要根据实际工况需求确定合适的量程范围。

4. 接点类型电接点压力表的输出方式通常采用开关量输出，可以分为常开型和常闭型两种。

常开型在压力达到设定值时接通，而常闭型在压力达到设定值时断开。

用户在选择型号时需要根据控制系统的要求确定所需的接点类型。

5. 精度等级电接点压力表的精度等级用于衡量其测量结果与真实值之间的偏差。

常见的精度等级包括0.5级、1.0级等，精度等级越高，测量结果与真实值的偏差越小。

用户在选择型号时需要根据精度要求确定所需的精度等级。

6. 防护等级电接点压力表通常需要应对恶劣的工业环境，因此其防护等级也十分重要。

常见的防护等级包括IP65、IP67等，其中IP65表示对灰尘和喷水具有一定防护能力，IP67表示对灰尘和浸水具有一定防护能力。

用户在选择型号时需要根据工作环境确定所需的防护等级。

7. 特殊功能与配置电接点压力表还可以根据用户需求配置一些特殊功能和选配件，如远程监控、MODBUS通信接口等。

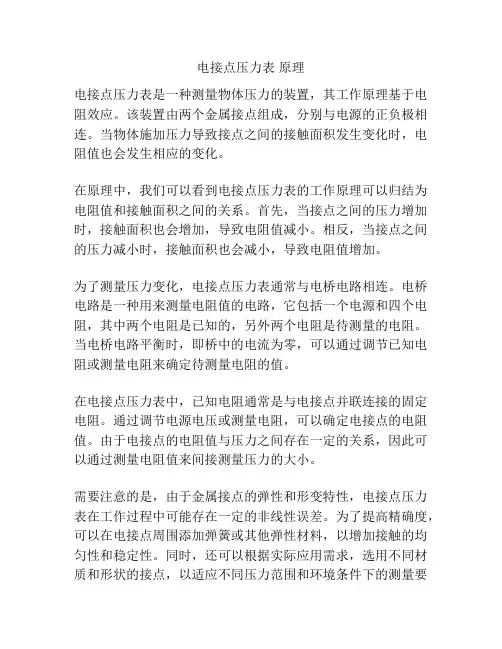

电接点压力表原理
电接点压力表是一种测量物体压力的装置，其工作原理基于电阻效应。

该装置由两个金属接点组成，分别与电源的正负极相连。

当物体施加压力导致接点之间的接触面积发生变化时，电阻值也会发生相应的变化。

在原理中，我们可以看到电接点压力表的工作原理可以归结为电阻值和接触面积之间的关系。

首先，当接点之间的压力增加时，接触面积也会增加，导致电阻值减小。

相反，当接点之间的压力减小时，接触面积也会减小，导致电阻值增加。

为了测量压力变化，电接点压力表通常与电桥电路相连。

电桥电路是一种用来测量电阻值的电路，它包括一个电源和四个电阻，其中两个电阻是已知的，另外两个电阻是待测量的电阻。

当电桥电路平衡时，即桥中的电流为零，可以通过调节已知电阻或测量电阻来确定待测量电阻的值。

在电接点压力表中，已知电阻通常是与电接点并联连接的固定电阻。

通过调节电源电压或测量电阻，可以确定电接点的电阻值。

由于电接点的电阻值与压力之间存在一定的关系，因此可以通过测量电阻值来间接测量压力的大小。

需要注意的是，由于金属接点的弹性和形变特性，电接点压力表在工作过程中可能存在一定的非线性误差。

为了提高精确度，可以在电接点周围添加弹簧或其他弹性材料，以增加接触的均匀性和稳定性。

同时，还可以根据实际应用需求，选用不同材质和形状的接点，以适应不同压力范围和环境条件下的测量要
求。

总之，电接点压力表利用电阻值与接触面积之间的关系来测量物体的压力。

通过与电桥电路相连，可以实现压力的间接测量，并在实际应用中提供准确可靠的压力数据。

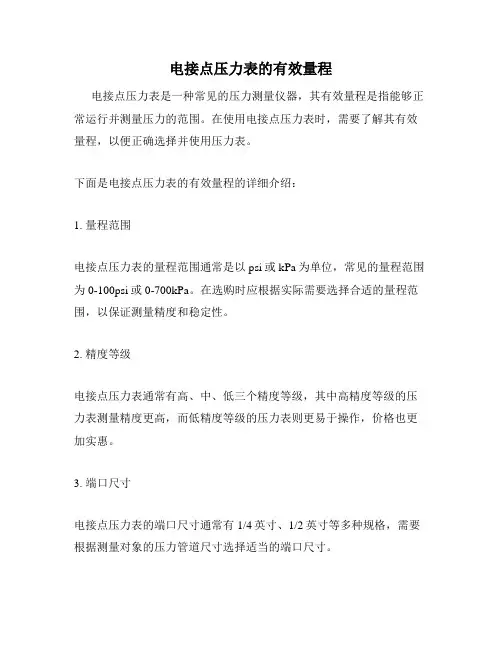

电接点压力表的有效量程
电接点压力表是一种常见的压力测量仪器，其有效量程是指能够正常运行并测量压力的范围。

在使用电接点压力表时，需要了解其有效量程，以便正确选择并使用压力表。

下面是电接点压力表的有效量程的详细介绍：
1. 量程范围
电接点压力表的量程范围通常是以psi或kPa为单位，常见的量程范围为0-100psi或0-700kPa。

在选购时应根据实际需要选择合适的量程范围，以保证测量精度和稳定性。

2. 精度等级
电接点压力表通常有高、中、低三个精度等级，其中高精度等级的压力表测量精度更高，而低精度等级的压力表则更易于操作，价格也更加实惠。

3. 端口尺寸
电接点压力表的端口尺寸通常有1/4英寸、1/2英寸等多种规格，需要根据测量对象的压力管道尺寸选择适当的端口尺寸。

4. 工作温度
电接点压力表的工作温度通常在-10°C ~ 60°C之间，需要根据实际使用环境选择可适应的工作温度范围，以确保正常使用和精度稳定。

5. 应用领域
电接点压力表适用于实验室、工业自动化、航空航天、能源、化工等领域的压力测量，准确度高，测量范围广，操作简单方便。

总之，电接点压力表的有效量程与精度等级、端口尺寸、工作温度及应用领域等因素有关，需要在选择时充分考虑这些因素，以选择适合自己需要的电接点压力表，以确保测量结果的准确性和稳定性。

不锈钢耐震电接点压力表产品说明电接点压力表的详细资料：HQ-YNXC-100B/150B电接点压力表为能适应被测对象的各异和需求，本系列电接点压力表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。

鉴于本系列电接点压力表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，电接点压力表是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

电接点压力表主要技术指标及功能类型型号名称(含全称或简称)标度范围MPa精确度等级接头螺纹尺寸指示设定值接通断开普通型HQ-YXC-100磁助电接点压力表0~0.6至60及-0.1~0.06至2.4系列1.6 1.6 4M20×1.5(＊G3/8″)(＊G1/2″) HQ-YXC-1500~0.1至60及-0.1~0至2.4系列专用型HQ-YXCA-150磁助电接点氨压力表0~0.16至60及-0.1~0.06至2.4系列2.5 2.5 4抗振型HQ-YNXC-100磁助电接点压力表0~0.6至60及-0.1~0.5至2.4系1.6 1.6 5列耐蚀型＊HQ-YXC-100B＊HQ-YXC-150B0~0. 6至60及-0.1~0.06至2.4系列1.6 1.6 4耐蚀抗振型＊HQ-YNXC-100B＊HQ-YNXC-150B0~0. 6至60及-0.1~0.5至2.4系列1.6 1.6 5电接点压力表产品说明电接点压力表的详细资料：HQ-YX-60/100/150电接点压力表为能适应被测对象的各异和需求，本系列电接点压力表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。

鉴于本系列电接点压力表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，电接点压力表是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

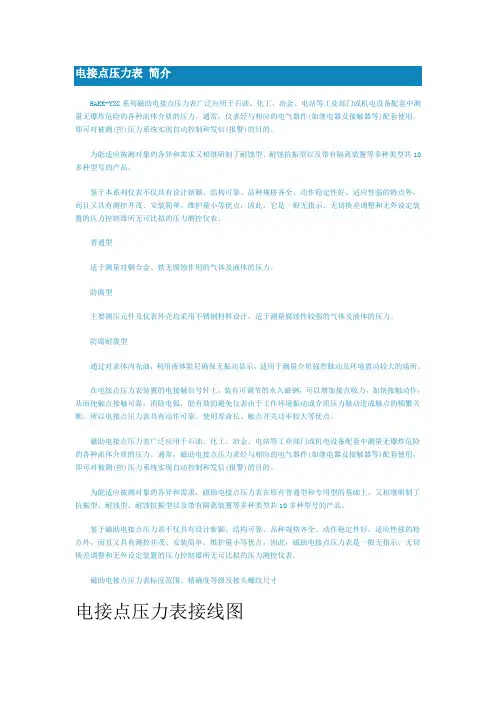

HAKK-YXC系列磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

通常，仪表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

为能适应被测对象的各异和需求又相继研制了耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。

鉴于本系列仪表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

普通型适于测量对铜合金、铁无腐蚀作用的气体及液体的压力。

防腐型主要测压元件及仪表外壳均采用不锈钢材料设计，适于测量腐蚀性较强的气体及液体的压力。

防腐耐震型通过对表体内充油，利用液体阻尼确保无振动显示，适用于测量介质强烈脉动及环境震动较大的场所。

在电接点压力表装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效的避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以电接点压力表具有动作可靠、使用寿命长、触点开关功率较大等优点。

磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

通常，磁助电接点压力表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

为能适应被测对象的各异和需求，磁助电接点压力表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。

鉴于磁助电接点压力表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，磁助电接点压力表是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

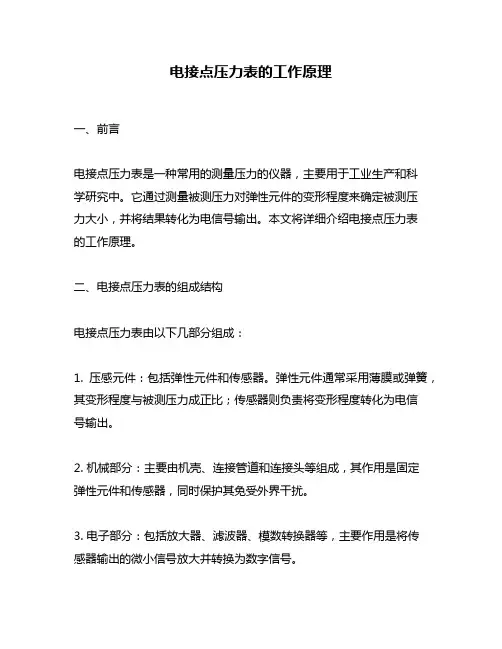

电接点压力表的工作原理一、前言电接点压力表是一种常用的测量压力的仪器，主要用于工业生产和科学研究中。

它通过测量被测压力对弹性元件的变形程度来确定被测压力大小，并将结果转化为电信号输出。

本文将详细介绍电接点压力表的工作原理。

二、电接点压力表的组成结构电接点压力表由以下几部分组成：1. 压感元件：包括弹性元件和传感器。

弹性元件通常采用薄膜或弹簧，其变形程度与被测压力成正比；传感器则负责将变形程度转化为电信号输出。

2. 机械部分：主要由机壳、连接管道和连接头等组成，其作用是固定弹性元件和传感器，同时保护其免受外界干扰。

3. 电子部分：包括放大器、滤波器、模数转换器等，主要作用是将传感器输出的微小信号放大并转换为数字信号。

三、电接点压力表的工作原理1. 原理概述当被测介质施加一定的静态或动态压力时，弹性元件将发生变形。

传感器通过测量弹性元件的变形程度来确定被测压力大小，并将结果转化为电信号输出。

电信号经过放大、滤波等处理后，最终以数字信号的形式呈现在显示屏上。

2. 压感元件的工作原理压感元件主要由弹性元件和传感器组成。

弹性元件通常采用薄膜或弹簧，其变形程度与被测压力成正比。

当被测介质施加一定的静态或动态压力时，弹性元件将发生相应的变形。

传感器通过测量弹性元件的变形程度来确定被测压力大小，并将结果转化为电信号输出。

3. 电子部分的工作原理传感器输出的信号是微小且不稳定的，需要经过放大、滤波等处理才能得到可靠的数字信号。

放大器主要负责放大传感器输出的微小信号；滤波器则负责消除干扰信号和杂波；模数转换器则将模拟信号转换为数字信号，最终呈现在显示屏上。

四、电接点压力表的特点及应用1. 特点电接点压力表具有测量范围广、精度高、稳定性好、响应速度快等特点。

2. 应用电接点压力表广泛应用于各种工业生产和科学研究领域，如化工、冶金、石油、航空航天等。

它可以测量液体、气体等各种介质的压力，并能够满足不同领域的需求。

五、总结电接点压力表是一种常用的测量压力的仪器，其主要由弹性元件和传感器组成。

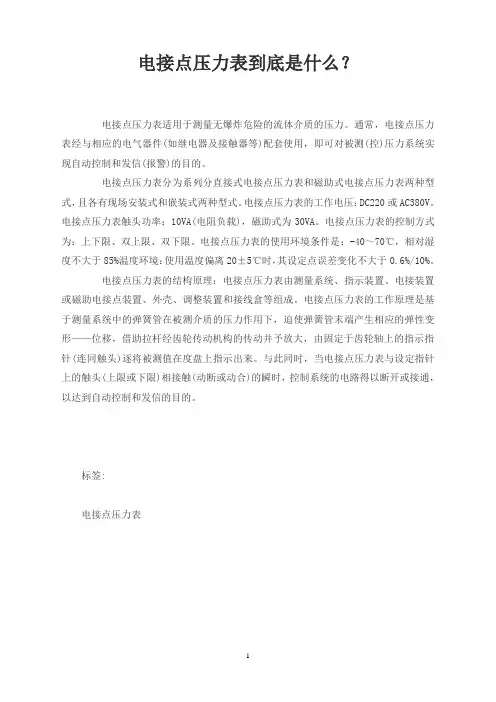

电接点压力表到底是什么？
电接点压力表适用于测量无爆炸危险的流体介质的压力。

通常，电接点压力表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

电接点压力表分为系列分直接式电接点压力表和磁助式电接点压力表两种型式，且各有现场安装式和嵌装式两种型式。

电接点压力表的工作电压：DC220或AC380V。

电接点压力表触头功率：10VA(电阻负载)，磁助式为30VA。

电接点压力表的控制方式为：上下限、双上限、双下限。

电接点压力表的使用环境条件是：-40～70℃，相对湿度不大于85%温度环境：使用温度偏离20±5℃时，其设定点误差变化不大于0.6%/10%。

电接点压力表的结构原理：电接点压力表由测量系统、指示装置、电接装置或磁助电接点装置、外壳、调整装置和接线盒等组成。

电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管末端产生相应的弹性变形——位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针(连同触头)逐将被测值在度盘上指示出来。

与此同时，当电接点压力表与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时，控制系统的电路得以断开或接通，以达到自动控制和发信的目的。

标签:
电接点压力表
1。

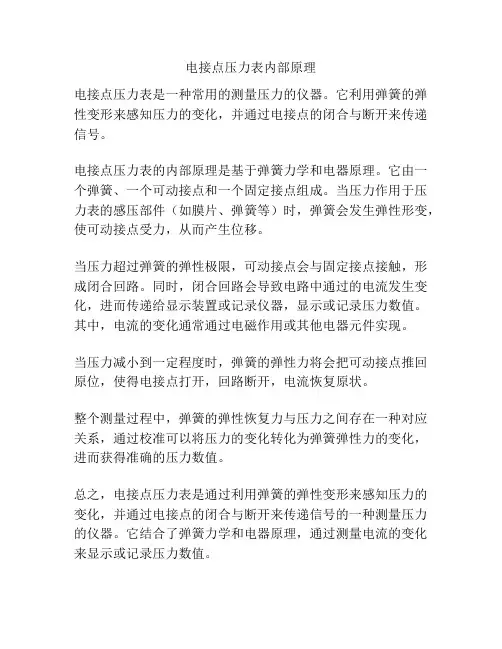

电接点压力表内部原理
电接点压力表是一种常用的测量压力的仪器。

它利用弹簧的弹性变形来感知压力的变化，并通过电接点的闭合与断开来传递信号。

电接点压力表的内部原理是基于弹簧力学和电器原理。

它由一个弹簧、一个可动接点和一个固定接点组成。

当压力作用于压力表的感压部件（如膜片、弹簧等）时，弹簧会发生弹性形变，使可动接点受力，从而产生位移。

当压力超过弹簧的弹性极限，可动接点会与固定接点接触，形成闭合回路。

同时，闭合回路会导致电路中通过的电流发生变化，进而传递给显示装置或记录仪器，显示或记录压力数值。

其中，电流的变化通常通过电磁作用或其他电器元件实现。

当压力减小到一定程度时，弹簧的弹性力将会把可动接点推回原位，使得电接点打开，回路断开，电流恢复原状。

整个测量过程中，弹簧的弹性恢复力与压力之间存在一种对应关系，通过校准可以将压力的变化转化为弹簧弹性力的变化，进而获得准确的压力数值。

总之，电接点压力表是通过利用弹簧的弹性变形来感知压力的变化，并通过电接点的闭合与断开来传递信号的一种测量压力的仪器。

它结合了弹簧力学和电器原理，通过测量电流的变化来显示或记录压力数值。

数字电接点压力表使用说明书一、产品概述数字电接点压力表是一种用于测量流体压力，并具有电接点输出功能的工业仪表。

该仪表采用数字技术进行压力传感和信号处理，具有高精度、稳定性好、易于设置和配置等优点。

数字电接点压力表广泛应用于石油、化工、电力、环保等行业的压力控制和监测。

二、产品特点1.高精度测量：采用先进的压力传感器和信号处理技术，实现高精度的压力测量，误差范围小。

2.电接点输出：配置一组电接点，用户可根据需要设定上下限压力，实现自动控制或报警输出。

3.直观显示：采用高清晰度数码管显示，用户可直接读出测量压力值，同时了解电接点的状态。

4.配置灵活：可根据用户需求配置不同规格的传感器、电接点数量及输出类型，满足多种应用需求。

5.稳定性好：采用独特的防水设计和密封技术，保证仪表在恶劣环境下稳定工作。

6.易于操作和维护：操作面板简洁明了，方便用户设置和调整；同时，维护工作相对简单，降低使用成本。

三、使用说明1.安装与接线：a. 按照产品安装说明书的指导正确安装数字电接点压力表。

确保安装位置便于观察和操作，同时考虑必要的防护措施。

b. 正确连接电源线和电接点输出线，确保连接牢固可靠，以防发生意外事故。

2.参数设置：a. 通过操作面板或配套的软件工具，根据实际应用需求设定上下限压力值。

b. 调整电接点的控制范围和动作模式，以满足系统的控制要求。

3.运行与观察：a. 确保流体管道中充满介质，并处于正常工作状态。

b. 观察数字电接点压力表的显示值，确保其与实际压力值相符。

如有异常，应检查传感器和连接线路，必要时进行校准或维修。

4.报警与控制：a. 当实际压力超过设定的上下限时，数字电接点压力表会自动切换电接点的状态，触发报警或控制动作。

b. 根据系统要求，对数字电接点压力表的报警和控制功能进行测试和验证。

5.日常维护：a. 定期检查数字电接点压力表的外观和安装情况，确保无损坏和松动。

b. 对仪表进行定期的压力校准，以确保其测量的准确性和稳定性。

布莱迪电接点压力表说明书六根线一、布莱迪电接点压力表简介布莱迪电接点压力表是一款性能稳定、精度高的压力测量仪器。

它采用先进的电接点技术，能实时监测压力变化并输出信号，广泛应用于各种工业领域，如石油、化工、冶金等。

本文将重点介绍六根线的接线方法及操作注意事项。

二、六根线的作用及接线方法1.电源线（红色）：连接电源，为仪表提供工作电压。

2.信号线（绿色）：输出压力信号，可连接PLC、显示器等设备。

3.公共地（黑色）：保证仪表内部电路安全，需与设备地线连接。

4.开关输出线（黄色）：用于控制设备启停，如阀门、泵等。

5.传感器电源线（蓝色）：为传感器提供电源，确保传感器正常工作。

6.传感器信号线（白色）：连接传感器，实时传输压力信号。

接线方法：1.先将电源线、公共地线、开关输出线连接到仪表背面相应接口。

2.将传感器电源线连接至传感器电源接口，另一端连接至仪表背面相应接口。

3.将传感器信号线连接至传感器信号输出接口，另一端连接至仪表背面相应接口。

4.最后将信号线（绿色）连接至显示器或其他设备。

三、操作与维护注意事项1.在接线前，请确保电源已关闭，以免发生触电事故。

2.接线时，请勿让线缆受力过大，以免损坏线缆或接头。

3.接线后，请检查各接口是否牢固，确保无松动现象。

4.操作时，请勿用力敲击或摔打仪表，以免损坏内部元件。

5.定期检查仪表外观和内部元件，如有损坏，及时更换。

四、常见问题及解决方法1.压力表显示不准确：检查传感器和连接管道是否清洁，如有污物，需清理；检查传感器是否损坏，如有损坏，需更换。

2.无法启动或停止设备：检查开关输出线是否接错或损坏，如有问题，需重新接线或更换。

3.电源不稳定：检查电源线是否接触良好，如有问题，需更换电源线。

五、总结与推荐布莱迪电接点压力表凭借其高精度、稳定性等特点，在工业领域得到广泛应用。

掌握六根线的接线方法及操作注意事项，能确保仪表正常工作，提高生产效率。

YX型电接点压力表YTNX型耐振电接点压力表使用说明书鲁制02000113青岛工业仪表研究所青岛仪表厂(原青岛压力表厂)厂址：青岛市宜昌路25号电话：(O532)83731875传真：(0532)83746647邮编：266031一、用途电接点压力表（以下简称仪表），适用于测量无爆炸危险的非结晶、非凝固的液体、气体等介质的压力，并在压力达到预定值时发出信号接通控制电路，达到自动控制和报警的目的。

耐振YTNX型电接点压力表。

除具备与电接点压力表相同的功能外，重要的足能够测量介质强烈脉冲及工作环境有剧烈振动的介质的压力。

二、结构与作用原理：仪表主要由弹簧管压力表和接点装置两大部分组成。

仪表的作用原理足基于被测介质的压力进入弹簧管时所产生的能移经传动放大后。

使指针在刻度盘上指示出来，同时，指针带动接点装置的活动触点，当压力达到预定值时，接通或切断电路，而达到控制压力的目的。

三、主要技术参数：1、名称、型号、公称直径、接头螺纹、精确度等级及测量范围见下表：注：以上各种型号的电接点压力表都可制成轴向型“Z”，或轴向带边型“ZT”。

2、最高工作电压为380VAC。

3、触点功率：直接作用式(A型)：10VA磁助式(C型)：30VA4、环境温度：一般为-40～70℃相对湿度：不大于85％5、控制方式：a．上、下限控制b．双上限或双下限控制c．单上限或单下限控制6、仪表执行国家标准：JB/T9279～1999《电接点压力表》四、安装与使用：l、仪表在安装前须先仔细核对型号、规格和检查指示指针是否位于零位，如发现型号、规格不符或指针偏离零位。

应予查明原因后更换或重检。

2、仪表应垂直安装，并力求与取压点之间保持同一水平位置。

3、仪表按要求接好电气线路。

下图为典型的接线示意图五、本仪表性能符合JB/T9273-1999标准要求。

由本厂检验部门按照JJG52一1999检定规程进行检定。

六、订货须知：订货时须注明仪表的a．名称、规格、型号b．有特殊要求的仪表请详细说明c．可以订做生产氨用、耐酸、全不锈钢电接点压力表。

电接点压力表结构原理
电接点压力表是一种应用电阻应变效应测量物体压力的装置。

它由电阻片、电源、电桥、输出电路和指示装置组成。

电接点压力表的结构如下：
1. 电阻片：电接点压力表中最关键的部件是电阻片，它是一个金属片，通常由钢或铜制成，具有很高的电阻率。

电阻片的形状和尺寸会根据不同的应用而有所差异。

2. 电源：电接点压力表需要一个电源来提供电能。

通常使用直流电源，可以是电池或者外部电源。

3. 电桥：电接点压力表中的电桥是最重要的部件之一。

电桥通常由四个电阻组成，其中一个是电接点压力表的电阻片，另外三个是标准电阻。

这四个电阻构成了一个平衡电桥。

当电阻片受到压力，导致电阻发生变化时，电桥将不再平衡，导致电桥输出一个电压信号。

4. 输出电路：电接点压力表的输出电路将电桥输出的电压信号进行放大和处理。

输出电路通常由放大器、滤波器和电压调节器等部件组成。

5. 指示装置：电接点压力表的指示装置用于显示和记录被测物体的压力。

常用的指示装置有数字显示屏、指针仪表和记录装置等。

电接点压力表的原理是利用电阻应变效应。

当被测物体受到压
力时，电阻片的形状和尺寸会发生变化，从而导致电阻值的改变。

这个电阻的变化会引起电桥不再平衡，进而产生一个输出电压信号。

测量输出电压信号的大小和方向，可以确定被测物体所受的压力大小。

电接点压力表规格电接点压力表是一种用于测量流体压力的仪表，在工业领域中具有广泛的应用。

本文将介绍电接点压力表的规格，并详细说明其包括的参数和特点。

一、基本参数1. 测量范围：电接点压力表的测量范围通常是由用户根据实际需求进行选择的，常见的测量范围包括低压、中压和高压等。

2. 准确度：电接点压力表的准确度是指其测量结果与实际值之间的偏差，在选择时需要根据具体的应用场合来确定所需的准确度，通常可分为一般准确度和高准确度两种。

3. 输出信号：电接点压力表可以提供不同的输出信号，包括电流信号、电压信号以及开关信号等，用户可以根据实际需求选择合适的输出信号类型。

二、特点及功能1. 可靠性：电接点压力表具有良好的可靠性，其内部采用稳定的传感器和精密的电子元件，能够长时间稳定地工作，并保持较高的测量精度。

2. 防护等级：电接点压力表通常具有一定的防护等级，能够防止灰尘、湿气和其他外界环境的侵入，保证其正常工作。

3. 显示方式：电接点压力表的显示方式可以是指针式、数字式或者液晶显示等，用户可以根据实际需要选择合适的显示方式。

4. 抗震性：电接点压力表通常具有较好的抗震性能，能够在工业环境下抵御振动和冲击，保证其测量的稳定性和准确性。

5. 抗腐蚀性：电接点压力表在测量各种液体或气体时，具有一定的抗腐蚀性能，能够长期稳定地工作。

三、选择与使用1. 应用场合：在选择电接点压力表时，需要考虑所用液体或气体的性质、工作压力范围以及工作环境等因素，以确保选择到适合的产品。

2. 安装与保养：电接点压力表的安装和保养需要按照相关的规范和要求进行，确保其正常的工作和使用寿命。

3. 校准与检测：为了保证电接点压力表的测量精度和可靠性，在使用过程中还需要进行定期的校准和检测，以确保其测量结果的准确性。

四、典型应用电接点压力表主要应用于工业自动化控制领域，具有广泛的应用范围，包括但不限于以下几个方面：1. 石油化工行业：用于测量管道中的液体或气体的压力，以控制和监测工艺过程。

YJ 系列电接点压力表压力表是目前最常用的压力测量与控制仪表之一，该产品的测量系统由接头与弹簧管组成，由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在度盘指示相应的压力数值。

型号与规格型号规格 精度螺纹 Y-XXX （表盘直径，如40，50，60，75，100，150，250） -（忽略为普通压力表径向，Z 为轴向）-T （表盘带边） -N （耐震）-B （全不锈钢） -J （电接点压力表）-A （氨用压力表） -F （防腐蚀） -M （隔膜压力表） -E （膜盒压力表） -Y （远传压力表） -G （精密压力表） -C （船用压力表）0.1mpa 0.16mpa 0.25mpa 0.4mpa 0.6mpa 1mpa 1.6mpa 2.5mpa 4mpa 6mpa 10mpa 16mpa 25mpa 40mpa 60mpa 100mpa -0.1-0MPA -0.1-0.06MPA -0.1-0.15MPA -0.1-0.3MPA -0.1-0.5MPA -0.1-0.9MPA -0.1-1.5MPA -0.1-2.4MPA2.5 1.5 G1/4 NPT1/4 PT1/4 M14*1.5 G1/8 NPT1/8 PT1/8 M10*1 G1/2 NPT1/2 PT1/2 M20*1.5使用环境条件：-40~70℃，相对湿度不大于85%温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

通常，仪表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

该仪表在原有普通型和专用型的基础上，又有抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型。

电接点压力表由测量系统、指示装置、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。

电接点压力表机械原理电接点压力表是一种常用的测量压力的仪器，它利用机械原理来实现压力的测量。

在工业生产和科学研究中，压力的准确测量对于保证生产质量和实验结果的准确性至关重要。

下面将介绍电接点压力表的机械原理及其工作原理。

电接点压力表的机械原理主要是基于弹性变形原理。

当外界施加压力作用于测量元件时，测量元件会出现弹性变形。

通常，电接点压力表采用弹簧作为测量元件，当压力作用于弹簧上时，弹簧会发生弹性变形，其变形量与压力成正比。

利用这种变形量与压力的关系，可以通过测量弹簧的变形量来确定压力的大小。

电接点压力表的工作原理是通过测量弹簧的变形量来确定压力的大小。

通常，电接点压力表由弹簧、传感器和电路组成。

当外界施加压力作用于测量元件时，弹簧会发生弹性变形，变形量被传感器感知并转化为电信号。

传感器将电信号传递给电路，电路经过放大和处理后将信号转化为压力值，并在显示屏上显示。

电接点压力表具有很高的精度和可靠性。

这得益于其机械原理的特点。

首先，弹簧具有很好的弹性恢复性，即在外力去除后能恢复到原来的状态。

这保证了测量元件的长期稳定性。

其次，弹簧的变形量与压力成正比，使得压力的测量结果更加准确。

此外，电接点压力表还可以根据不同的压力范围选择不同的弹簧，以满足不同压力下的测量需求。

除了机械原理，电接点压力表还具有其他一些特点。

首先，它可以测量静态压力和动态压力。

静态压力是指压力保持不变的情况下进行测量，而动态压力是指压力随时间变化的情况下进行测量。

其次，电接点压力表可以测量各种介质的压力，如气体、液体等。

此外，它还可以测量不同精度要求的压力，从而满足不同领域的需求。

总结起来，电接点压力表是一种基于机械原理的压力测量仪器。

它利用弹簧的弹性变形来实现压力的测量。

通过传感器和电路的配合，可以将弹簧的变形量转化为电信号，并显示在显示屏上。

电接点压力表具有高精度、可靠性和多功能等特点，广泛应用于工业生产和科学研究中。

在使用电接点压力表时，需要注意其使用范围和精度要求，以确保测量结果的准确性。
