【CN209614479U】一种强力螺母铣齿夹具【专利】

  • 格式：pdf
  • 大小：449.83 KB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

一种六角螺母铣削加工用夹持装置[实用新型专利]

一种六角螺母铣削加工用夹持装置[实用新型专利]

专利名称：一种六角螺母铣削加工用夹持装置专利类型：实用新型专利
发明人：涂志杰,陈丽娜
申请号：CN202021374437.9
申请日：20200714
公开号：CN212705543U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种六角螺母铣削加工用夹持装置，包括用于固定六角螺母线材加工头部的锁紧机构，以及用于放置六角螺母线材加工尾部的固定柱，所述固定柱与锁紧机构水平连接放置，所述固定柱内部一侧设置固定块一，且固定柱内部另一侧设置有固定块二，所述固定块一与固定块二均为弧形结构，且固定块一与固定块二在固定柱的内部组合成一个中空圆柱，所述固定块一和固定块二的一端均连接有用于控制固定块一和固定块二伸缩的弹簧。

该六角螺母铣削加工用夹持装置利用该可活动式的中空圆柱能够根据实际六角螺母线材的直径大小进行伸缩，对六角螺母线材的尾部进行有效地固定，防止在加工过程中会导致尾部发生移动，从而会影响头部的固定效果。

申请人：重庆杰尚标准件制造有限公司
地址：402282 重庆市江津区珞璜工业园B区温新路2号
国籍：CN
更多信息请下载全文后查看。

【CN209239553U】一种铣床夹具【专利】

【CN209239553U】一种铣床夹具【专利】

权利要求书1页 说明书3页 附图5页
CN 209239553 U
CN 209239553 U
权 利 要 求 书
1/1 页
1 .一种铣床夹具，其特征在于，其设有底座，所述底座上设有上面板，所述上面板上设 有摆臂座，所述摆臂座上设有摆臂开口槽，所述摆臂开口槽内设有摆臂，所述摆臂与所述摆 臂座通过上端旋转销连接，所述上面板上端设有垫块和挡块，所述上面板下端设有螺杆座， 所述螺杆座内设有滑套，所述滑套端面设有锁紧螺母，所述滑套内孔上设有螺纹，所述滑套 外圆上设有平键槽 ，所述螺杆座内孔上设有平键滑槽 ，所述滑套 和所述螺杆座之间设有导 向平键，所述螺杆座内设有驱动螺杆和连接螺杆，所述连接螺杆一端与所述滑套螺纹连接， 所述连接螺杆另一端与所述摆臂通过下端旋转销连接，所述驱动螺杆一端与所述滑套螺纹 连接，所述驱动螺杆另一端设有轴承，所述轴承端面设有止推垫，所述止推垫外侧设有圆螺 母。
(74)专利代理机构 北京怡丰知识产权代理有限 公司 11293
代理人 于振强
(51)Int .Cl . B23Q 3/06(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209239553 U (45)授权公告日 2019.08.13
( 54 )实用新型名称 一种铣床夹具
( 57 )摘要 本实用新型提供一种铣床夹具，其解决了现
有半圆形内孔零部件加工过程中现有夹紧方式 不可靠并且极大的依赖于人工经验的技术问题。 其设有底座 ，底座上设有上面板 ，上面板上设有 摆臂座 ，摆臂座上设有摆臂开口 槽 ，摆臂开口 槽 内设有摆臂 ，摆臂与摆臂座通过上端旋转销连 接 ，上面板上端设有垫块 和挡块 ，上面板下端设 有螺杆座 ，螺杆座内设有滑套 ，滑套端面设有锁 紧螺母 ，滑套内孔上设有螺纹 ，滑套外圆上设有 平键槽 ，螺杆座内孔上设有平键滑槽 ，滑套 和螺 杆座之间设有导向平键，螺杆座内设有驱动螺杆 和连接螺杆 ，连接螺杆一端与滑套螺纹连接 ，驱 动螺杆一端与滑套螺纹连接。本实用新型可广泛 应用于多种工件的装夹。

一种螺栓平面铣削加工夹具[实用新型专利]

一种螺栓平面铣削加工夹具[实用新型专利]

专利名称：一种螺栓平面铣削加工夹具专利类型：实用新型专利
发明人：丁萍
申请号：CN201921301011.8
申请日：20190813
公开号：CN210615247U
公开日：
20200526
专利内容由知识产权出版社提供
摘要：本实用新型涉及螺栓辅助装置技术领域，尤其是一种螺栓平面铣削加工夹具，底座设有挡板、定位销孔、滑槽、第二安装块和固定块，挡板设有第一定位滑轴和第二定位滑轴，滑槽设有第一安装块，第一安装块设有滑块，第一定位滑轴和第二定位滑轴设有限位块，限位块设有限位螺栓和螺纹通孔，限位块、第一安装块、第二安装块和固定块设有定位销，第一安装块和第二安装块之间设有螺栓安装孔，该夹具可以通过定位销来快速定位安装位置，通过螺栓将机构完全夹紧，实现了夹紧工件的功能，简化了操作，方便了安装，通过更换安装块来对不同规格的螺栓进行加工，实现夹具的通用性，适合推广。

申请人：哈尔滨和达光电仪器技术开发有限公司
地址：150028 黑龙江省哈尔滨市高新区科技创新城创新创业广场2号楼(科技一街629号)E105、106室
国籍：CN
代理机构：哈尔滨市阳光惠远知识产权代理有限公司
代理人：邓宇
更多信息请下载全文后查看。

【CN209717437U】一种钳工用夹具【专利】

【CN209717437U】一种钳工用夹具【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920634178.X(22)申请日 2019.05.06(73)专利权人 刘佳地址 730000 甘肃省兰州市城关区张苏滩村79号(72)发明人 刘佳　陶毅　毛明清　侯蓉　郝美香　(74)专利代理机构 南昌大牛专利代理事务所(普通合伙) 36135代理人 喻莎(51)Int.Cl.B25B 1/02(2006.01)B25B 1/10(2006.01)B25B 1/24(2006.01)(54)实用新型名称一种钳工用夹具(57)摘要本实用新型公开了一种钳工用夹具，涉及机械加工技术领域，该钳工用夹具，包括夹具，所述夹具包括第一夹具和第二夹具，所述夹具的底部固定连接有底座，所述底座远离夹具的一侧固定连接有转轴，所述转轴的一侧固定连接有固定夹，所述固定夹的顶部固定连接有固定板，所述固定夹底部的一侧固定连接有固定套，所述固定套的内部设置有调节螺杆，所述第一夹具的顶部固定连接有限位螺柱。

该钳工用夹具，在使用时，将固定夹卡在工作台上，通过调节螺杆，使调节螺杆卡紧工作台，通过设置第一夹具和第二夹具，在通过转动调节柄，使第一夹具沿连接块滑动，选择合适的夹座将需要加工的工件放置在夹座内，通过调节第一夹具，使夹具紧紧卡牢工件。

权利要求书1页 说明书4页 附图2页CN 209717437 U 2019.12.03C N 209717437U权　利　要　求　书1/1页CN 209717437 U1.一种钳工用夹具，包括夹具(1)，其特征在于：所述夹具(1)包括第一夹具(101)和第二夹具(102)，所述夹具(1)的底部固定连接有底座(2)，所述底座(2)远离夹具(1)的一侧固定连接有转轴(3)，所述转轴(3)的一侧固定连接有固定夹(4)，所述固定夹(4)的顶部固定连接有固定板(5)，所述固定夹(4)底部的一侧固定连接有固定套(6)，所述固定套(6)的内部设置有调节螺杆(7)，所述第一夹具(101)的顶部固定连接有限位螺柱(8)，所述第一夹具(101)的一侧固定连接有连接块(9)，所述第二夹具(102)远离连接块(9)的一侧设置有紧固螺柱(10)，所述紧固螺柱(10)的一端固定连接有加强柱(11)，所述加强柱(11)的表面固定连接有套管(12)，所述套管(12)的一端固定连接有两个调节柄(13)，两个所述调节柄(13)的表面均设置有防滑套(14)。

一种数控铣床加工用夹具[实用新型专利]

一种数控铣床加工用夹具[实用新型专利]

专利名称：一种数控铣床加工用夹具专利类型：实用新型专利
发明人：田梦娇
申请号：CN201621350379.X
申请日：20161209
公开号：CN206405743U
公开日：
20170815
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种数控铣床加工用夹具，属于机械加工设备领域，包括底板，所述底板上端面的左右两侧对称设有定位组件，所述底板上端面的后端设有支撑板，所述支撑板的中心线与对称设置的定位组件的中心线重合设置，所述支撑板和所述定位组件之间沿对称设置的定位组件的中心线错位设有压紧组件。

本实用新型结构可对工件进行左右两侧的夹紧，以及上端面的压紧，同时后端进行支撑，保证了工作定位的精准度，提升了工件的加工精度，有利于工件的定位，也提升了工作效率。

申请人：天津聚居科技有限公司
地址：301827 天津市宝坻区方家庄镇水源路1号方盛商务楼503室
国籍：CN
代理机构：天津滨海科纬知识产权代理有限公司
代理人：李莎
更多信息请下载全文后查看。

【CN209425007U】一种用于加工五金件的夹具【专利】

【CN209425007U】一种用于加工五金件的夹具【专利】

(10)授权公告号 CN 209425007 U (45)授权公告日 2019.09.24
( 54 )实用新型名称 一种用于加工五金件的夹具
( 57 )摘要 本实 用新型公 开了一 种 用于 加工五金 件的
夹具 ，包括底座 ，所述底座的 顶端焊接有旋转机 构 ，所述旋转机构的 左侧螺钉连接有夹具 ，所述 旋转机构包括外壳 ，所述外壳的底端与底座的顶 端焊接，所述外壳的内腔左侧后端中心位置过盈 配合连接有轴承的外环，所述轴承的内环过盈配 合连接有第一转轴，所述第一转轴的左侧延伸出 外壳的左侧外壁焊接有法兰，所述第一转轴的外 壁中心位置螺钉连接有第一圆板，所述第一圆板 的右侧外壁沿周向均开设有矩形槽，所述第一转 轴的外壁右侧螺钉连接有第二圆板。该用于加工 五金件的夹具，在长期的加工过程中 ，不需要反 复调节夹具就能调整五金件的加工面，既省时省 力 ，又提高了五金件的 加工效率 ，大大的 满足了 加工的需求。
实用新型内容 [0003] 本实用新型的目的在于提供一种用于加工五金件的夹具，以解决上述背景技术中 提出的问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案：一种用于加工五金件的夹具，包 括底座，所述底座的顶端焊接有旋转机构，所述旋转机构的左侧螺钉连接有夹具； [0005] 所述旋转机构包括外壳，所述外壳的底端与底座的顶端焊接，所述外壳的内腔左 侧后端中心位置过盈配合连接有轴承的外环，所述轴承的内环过盈配合连接有第一转轴， 所述第一转轴的左侧延伸出外壳的左侧外壁焊接有法兰，所述第一转轴的外壁中心位置螺 钉连接有第一圆板 ，所述第一圆 板的 右侧外壁沿 周向 均开设有矩形槽 ，所述第一转 轴的 外 壁右侧螺钉连接有第二圆 板 ，所述第二圆 板的 右侧外壁沿 周向 均开设有卡槽 ，所述外壳的 内壁右侧底端与第一转 轴的 相对应位置开设有滑道 ，所述滑道的内 腔顶端插接有滑块 ，所 述滑道的内 腔底端卡接有弹簧的 一端 ，所述弹簧的 另一端与滑块的 底端卡接 ，所述滑块的 左侧延伸出滑道的内腔轴接有连杆的一端，所述外壳的内腔右侧底端与滑道的相对应位置 轴接有矩形板 ，且所述矩形板位于滑道的 顶端 ，所述矩形板的 底端左侧与连杆的 另一端轴 接 ，所述矩形板的 左侧焊接有与卡槽插接的 卡杆 ，所述外壳的内 腔左右两 侧前端均过盈配 合连接有轴承的外环，所述轴承的内环过盈配合连接有第二转轴，所述第二转轴的右侧延 伸出外壳的右侧外壁螺钉连接有第一摇柄，所述第二转轴的外壁左右两端分别螺钉连接有 第一凸轮和第二凸轮，所述第一凸轮的左侧远离第二转轴的端部螺接有可与矩形槽插接的 圆杆； [0006] 所述夹具包括框架，所述框架的右侧与法兰的左侧螺钉连接，所述框架的内腔底 端焊接有第一夹板 ，所述框架的内 腔前后两 侧沿上下方向 均插接有导杆 ，所述导杆的 外壁 顶端套接有第二夹板 ，所述第二夹板的 顶端中 心位置过盈配合连接有轴承的 外环 ，所述 轴 承的内 环过盈配合连接有螺杆 ，所述螺杆的 顶端延伸出框架的 上表面焊接有第二摇柄 ，且 所述螺杆与框架螺纹连接。 [0007] 优选的，所述矩形槽的数量为四个，且四个所述矩形槽按顺时针每隔90度开设在 第一圆板的右侧外壁。

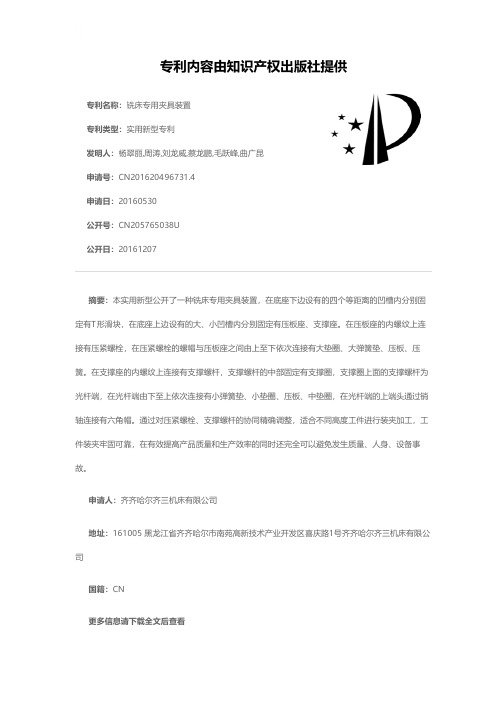

铣床专用夹具装置[实用新型专利]

铣床专用夹具装置[实用新型专利]

专利名称：铣床专用夹具装置
专利类型：实用新型专利
发明人：杨翠丽,周涛,刘龙威,蔡龙鹏,毛跃峰,曲广昆申请号：CN201620496731.4
申请日：20160530
公开号：CN205765038U
公开日：
20161207
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种铣床专用夹具装置，在底座下边设有的四个等距离的凹槽内分别固定有T形滑块，在底座上边设有的大、小凹槽内分别固定有压板座、支撑座。

在压板座的内螺纹上连接有压紧螺栓，在压紧螺栓的螺帽与压板座之间由上至下依次连接有大垫圈、大弹簧垫、压板、压簧。

在支撑座的内螺纹上连接有支撑螺杆，支撑螺杆的中部固定有支撑圈，支撑圈上面的支撑螺杆为光杆端，在光杆端由下至上依次连接有小弹簧垫、小垫圈、压板、中垫圈，在光杆端的上端头通过销轴连接有六角帽。

通过对压紧螺栓、支撑螺杆的协同精确调整，适合不同高度工件进行装夹加工，工件装夹牢固可靠，在有效提高产品质量和生产效率的同时还完全可以避免发生质量、人身、设备事故。

申请人：齐齐哈尔齐三机床有限公司
地址：161005 黑龙江省齐齐哈尔市南苑高新技术产业开发区喜庆路1号齐齐哈尔齐三机床有限公司
国籍：CN
更多信息请下载全文后查看。

【CN209520624U】一种数控铣床夹具【专利】

【CN209520624U】一种数控铣床夹具【专利】
床底座、转轮、夹持装置，所述夹持装置固定在转 轮上，所述转轮设在接床底座上所述夹持装置由 夹持台 、推柄、电 机、夹持块、电 机固定盒 ，所述电 机固定盒设有两个 ，分 别设在夹持台两端 ，且电 机固定盒与夹持台一体成型，所述电机固定在电 机盒内 ，所述推柄连接在电机前端，所述夹持块 固定在推柄前端。本实用新型利既优化铣床夹具 的设计 ，改变手动机械夹持的 传统 ，改 进为机械 夹持的 原理 ，使得夹持的 牢固性得到提升 ，避免 铣床工作是震动导致夹持物的松动，设备独特增 加转轮 ，进一步的 增加设备的 定位操作实 用性 ， 采用高强度合金钢，牢固耐用，宜推广使用。
(74)专利代理机构 北京盛凡智荣知识产权代理 有限公司 11616
代理人 梁永昌
(51)Int .Cl . B23Q 3/06(2006 .01)
(10)授权公告号 CN 209520624 U (45)授权公告日 2019.10.22
( 54 )实用新型名称 一种数控铣床夹具
( 57 )摘要 本实用新型涉及一种数控铣床夹具，包括接
实用新型内容 [0003] 本实用新型的目的在于提供一种数控铣床夹具，以解决上述技术问题，为实现上 述目的本实用新型采用以下技术方案： [0004] 一种数控铣床夹具，包括接床底座、转轮、夹持装置，所述夹持装置固定在转轮上， 所述转轮设在接床底座上 ，所述夹持装置由 夹持台 、推柄、电 机、夹持块、电 机固定盒 ，所述 电机固定盒设有两个，分别设在夹持台两端，且电机固定盒与夹持台一体成型，所述电机固 定在电机固定盒内，所述推柄连接在电机前端，所述夹持块固定在推柄前端。 [0005] 在上述技术方案基础上，所述转轮分为上轮和下轮，所述上轮与夹持装置一体成 型，所述下轮与接床底座一体成型。 [0006] 在上述技术方案基础上，所述夹持台中间开有固定销孔，所述转轮的上轮顶部设 有固定销，所述固定销穿过固定销孔固定在上轮。 [0007] 在上述技术方案基础上，所述接床底座两端开有座槽。 [0008] 在上述技术方案基础上，所述接床底座、转轮、夹持装置均有高强度合金钢材料制 成。 [0009] 与现有技术相比 ，本实用新型具有以下优点：本实用新型利既优化铣床夹具的设 计 ，改变手动机械夹持的 传统 ，改进为机械夹持的 原理 ，使得夹持的 牢固性得到提升 ，避免 铣床工作是震动导致夹持物的松动，设备独特增加转轮，进一步的增加设备的定位操作实 用性，采用高强度合金钢，牢固耐用，宜推广使用。

【CN209648208U】一种铣床夹具【专利】

【CN209648208U】一种铣床夹具【专利】

3
CN 8 U
说 明 书
2/3 页
附图说明 [0012] 为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图是本申请的一些实施例，对于本领 域普通技术人 员来讲 ，在不付出 创造性劳 动的 前提下 ，还可以 根据这些附图 获得其他的附 图。 [0013] 图1是本申请一种铣床夹具结构示意图。 [0014] 图2是铣床夹具结构的侧视图。 [0015] 图中：1-法兰式气缸、2-夹具底座、3-导套、4-定位支撑板、5-定位块、6-滑动板 轨道、7-气缸固定支撑板、8-固定螺杆、9-气缸活塞杆、10-夹具滑动板、11-定位钉。
2 .根据权利要求1中所述的一种铣床夹具，其特征在于：支撑定位组件包括定位支撑 板、定位块、定位钉；定位块和定位钉有多个，且均匀分布在各个加工件所在区域，用于固定 每个加工件；定位支撑板固定在夹具底座中间；定位块固定在定位支撑板和夹具滑动板上， 用于支撑和定位加工件。
3 .根据权利要求2中所述的一种铣床夹具，其特征在于：每个加工件上左端上下各固定 两个定位块，右端上下各固定两个定位块；每个加工件中部各固定两根定位钉。
发明内容 [0003] 本申请实施例提供了一种铣床夹具，可适应壳体或阀体零件铣机加生产，提高产 品生产效率。 [0004] 为实现上述目的，本实用新型提供如下技术方案： [0005] 一种铣床夹具，其特征在于：包括夹具底座、夹具滑动板、推动夹持机构、支撑定位 组件、轨道导向组件，推动夹持机构、支撑定位组件、轨道导向组件均固定在夹具底座上；推 动夹持机构可以推动夹具滑动板向支撑定位组件靠近从而夹紧加工件，以及推动夹具滑动 板远离支撑定位组件从而松开加工件；支撑定位组件用于支撑和定位加工件，且支撑定位 组件可以定位和支撑多个加工件；轨道导向组件用于使推动夹持机构和夹具滑动板沿特定 轨道运动。 [0006] 优选的，该铣床夹具中支撑定位组件包括定位支撑板、定位块、定位钉；定位块和 定位钉有多个，且均匀分布在各个加工件所在区域，用于固定每个加工件；定位支撑板固定 在夹具底座中间；定位块固定在定位支撑板和夹具滑动板上，用于支撑和定位加工件。 [0007] 优选的，该铣床夹具中每个加工件上左端上下各固定两个定位块，右端上下各固 定两个定位块；每个加工件中部各固定两根定位钉。 [0008] 优选的，该铣床夹具中推动夹持机构包括法兰式气缸、气缸固定支撑板、气缸活塞 杆，气缸固定支撑板固定在夹具底座上，法兰式气缸固定于气缸固定支撑板中，气缸活塞杆 与夹具滑动板固定连接。 [0009] 优选的，该铣床夹具中轨道导向组件包括导套和滑动板轨道，导套固定于气缸固 定支撑板中对气缸活塞杆起导向作用，滑动板轨道固定在夹具底上对夹具滑动板的运动起 导向作用。 [0010] 优选的，该铣床夹具中推动夹持机构为两个，分别固定在夹具底座左右两端；支撑 定位组件固定在夹具底座中间；轨道导向组件为两个，分别设置在支撑定位组件左右两侧。 [0011] 与现有技术相比 ，本实用新型的有益效果是：减少很多装夹时间，提高装夹效率， 一次能 将多个工件同时铣 加工完成提高了生产效率 ；气动夹持夹具设计结构合理紧凑 ，能 实现并满足对汽车零件壳体或阀体铣机加装夹要求；该夹具在使用中效果理想、效率高、工 作安全可靠等，更适于数控加工。

【CN209465979U】一种机械加工用夹具【专利】

【CN209465979U】一种机械加工用夹具【专利】
2 .根据权利要求1所述的一种机械加工用夹具，其特征在于：所述底座(1)顶部中侧设 置有滑动槽，并且滑动槽的宽度大于滑动块(6)底部的宽度1cm。
3 .根据权利要求1所述的一种机械加工用夹具，其特征在于：所述底座(1)左侧中部设 置有转动孔，并且转动孔的直径大于转动块(2)右侧的直径0 .8cm。
4 .根据权利要求1所述的一种机械加工用夹具，其特征在于：所述滑杆(9)设置有两个， 并且两个滑杆(9)设置于滑动块(6)前后两侧。
实用新型内容 [0003] (一)要解决的技术问题 [0004] 为了克服现有技术不足，现提出一种机械加工用夹具，用以解决无法根据工件的 高度改变固定的位置，且无法改变夹块的形状，造成夹具的适应性较差，影响工作效率的问 题，达到能够对夹块的形状进行更换，且能改变夹块固定高度的效果。 [0005] (二)技术方案 [0006] 本实用新型通过如下技术方案实现：本实用新型提出了一种机械加工用夹具，包 括底座、转动块、螺纹杆、螺纹套、滑块、滑动块、夹块、滑杆、第一固定块、第二固定块和调节 装置，所述底座左侧中部与转动块转动连接，所述转动块右侧端部固定有螺纹杆，所述螺纹 杆外 侧与螺纹套转动连接 ，所述螺纹套底侧中部通过滑块与底座滑动连接 ，所述螺纹套底 部左侧固定有滑动块 ，所述滑动块顶部固定有调节装置 ，所述 调节装置顶部左侧与夹块活 动连接，所述滑动块中部与滑杆滑动连接，所述滑杆左侧固定于第一固定块右侧中部，所述 滑杆右侧固定于第二固定块左侧中部，所述调节装置由第一壳体、通孔、螺栓、第一连接孔、 第二壳 体 、第二连接孔 、第三连接孔 和卡紧 机构组成 ，所述 第一壳 体底部与滑动块固 定连 接，所述第一壳体左侧底部设置有通孔，所述通孔内部与螺栓活动连接，所述螺栓右侧与第 一连接孔固定连接 ，所述第一连接孔嵌于第二壳体内部左侧 ，所述第二壳体左侧底部设置 有第二连接孔 ，所述第二连接孔顶部设置有第三连接孔 ，并且第三连接孔右侧固定于第二 壳体内部，所述第二壳体顶部左侧嵌有卡紧机构，所述卡紧机构由第三壳体、第二转动块、 夹片和压缩弹簧组成 ，所述第三壳体底部与第二壳体固定连接 ，所述第三壳体内 侧顶部固 定有第二转动块 ，所述第二转动块顶部与夹片转动连接 ，所述夹片外 侧底部固定有压缩弹 簧，所述压缩弹簧嵌于第三壳体内部。 [0007] 进一步的，所述底座顶部中侧设置有滑动槽，并且滑动槽的宽度大于滑动块底部 的宽度1cm。 [0008] 进一步的，所述底座左侧中部设置有转动孔，并且转动孔的直径大于转动块右侧 的直径0 .8cm。

【CN209647767U】一种滚齿夹具【专利】

【CN209647767U】一种滚齿夹具【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920449933.7(22)申请日 2019.04.04(73)专利权人 广东金力变速科技股份有限公司地址 516223 广东省惠州市惠阳区新圩镇长布新陂村(72)发明人 梁国南　(74)专利代理机构 北京国昊天诚知识产权代理有限公司 11315代理人 王华强(51)Int.Cl.B23F 23/06(2006.01)(54)实用新型名称一种滚齿夹具(57)摘要本实用新型公开了一种滚齿夹具，包括下顶针组件和上顶针组件，下顶针组件包括底座和芯杆，底座上设有第一安装孔，芯杆一端设有第一圆台另一端设有安装杆，第一圆台置于第一安装孔内，第一安装孔、第一圆台及安装杆的轴线相互重合且与底座垂直；上顶针组件包括安装座和芯杆套，安装座上设有第二安装孔，芯杆套一端设有第二圆台另一端设有对位孔，第二圆台置于第二安装孔内，对位孔内径与安装杆外径适配，第二安装孔、第二定位圆台及对位孔的轴线相互重合且与安装座垂直；与现有技术相比，本实用新型，可以确保齿轮的同轴度，并且芯杆与底座及芯杆套与安装座的连接会越来越牢固，不会发生松脱，提高了滚齿机的加工精度和加工质量。

权利要求书1页 说明书4页 附图2页CN 209647767 U 2019.11.19C N 209647767U权　利　要　求　书1/1页CN 209647767 U1.一种滚齿夹具，包括下顶针组件和上顶针组件，其特征在于，所述下顶针组件安装在滚齿机的基座上，下顶针组件包括底座和芯杆，底座上设有第一安装孔，所述芯杆一端设有第一圆台另一端设有安装杆，所述第一圆台置于第一安装孔内且与第一安装孔适配，所述第一安装孔、第一圆台及安装杆的轴线相互重合且与底座垂直；所述上顶针组件安装在滚齿机的主轴上，上顶针组件包括安装座和芯杆套，所述安装座上设有第二安装孔，所述芯杆套一端设有第二圆台另一端设有对位孔，所述第二圆台置于第二安装孔内且与第二安装孔适配，所述对位孔内径与安装杆外径适配，所述第二安装孔、第二定位圆台及对位孔的轴线相互重合且与安装座垂直。

【CN209681338U】一种带有夹具的齿轮铣齿机【专利】

【CN209681338U】一种带有夹具的齿轮铣齿机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920225014.1(22)申请日 2019.02.22(73)专利权人 广州欧特士传动设备有限公司地址 510660 广东省广州市天河区珠吉路高架桥东东安工业区D座1号(72)发明人 曾广西　(74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 张清彦(51)Int.Cl.B23F 23/06(2006.01)(54)实用新型名称一种带有夹具的齿轮铣齿机(57)摘要本实用新型公开了一种带有夹具的齿轮铣齿机，包括齿轮铣齿机本体，所述齿轮铣齿机本体的上端安装有可上下移动的切削件，齿轮铣齿机本体的工作台上安装有夹具，夹具位于切削件的下方，夹具包括支撑板，支撑板的边缘和齿轮铣齿机本体的侧边固定连接，支撑板的下表面通过安装架安装有步进电机，步进电机的输入端和齿轮铣齿机本体自带控制开关的输出端电连接，步进电机的输出轴和驱动杆的下端同轴固定，齿轮铣齿机本体的工作台上安装夹具，可自动对待加工工件进行夹紧，提升了工作效率，加快了工作进度；本夹具可以对不同大小或高度的待加工工件进行固定，提高本带有夹具的齿轮铣齿机适用性。

权利要求书1页 说明书3页 附图2页CN 209681338 U 2019.11.26C N 209681338U权　利　要　求　书1/1页CN 209681338 U1.一种带有夹具的齿轮铣齿机，包括齿轮铣齿机本体（5），其特征在于：所述齿轮铣齿机本体（5）的上端安装有可上下移动的切削件（1），齿轮铣齿机本体（5）的工作台（2）上安装有夹具，夹具位于切削件（1）的下方，夹具包括支撑板（4），支撑板（4）的边缘和齿轮铣齿机本体（5）的侧边固定连接，支撑板（4）的下表面通过安装架安装有步进电机（3），步进电机（3）的输入端和齿轮铣齿机本体（5）自带控制开关的输出端电连接，步进电机（3）的输出轴和驱动杆（14）的下端同轴固定，驱动杆（14）的上端贯穿并延伸至支撑板（4）的上端，驱动杆（14）的上端和旋转盘（12）下表面的中部固定连接，旋转盘（12）的上表面固定有不少于两个的导向滑杆（9），导向滑杆（9）的上端贯穿并延伸至圆环（11）的上端，旋转盘（12）上表面的绕其轴线等角度固定有三个支撑杆（10），三个支撑杆（10）的上端分别与三个转杆（7）的中部通过铰接座上下转动连接，转杆（7）的一端指向旋转盘（12）的轴线，转杆（7）的另一端和圆环（11）的上表面接触，支撑板（4）上表面对应圆环（11）下表面外边缘的位置安装有高度调节件（6）。

一种高效加工冲头的夹具[实用新型专利]

一种高效加工冲头的夹具[实用新型专利]

专利名称：一种高效加工冲头的夹具专利类型：实用新型专利
发明人：王翠玲
申请号：CN201720427393.3
申请日：20170422
公开号：CN206764349U
公开日：
20171219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效加工冲头的夹具，包括底座，所述底座的一侧安装有侧护板，所述侧护板的两侧设置有短栓孔，所述侧护板与底座的对接位置设置有长栓孔，所述述侧护板的一侧安装有连接轴，所述夹具的外侧设置有安装槽，所述螺母的另一端安装有连接杆，所述连接杆的顶端安装有夹头，所述夹具的内侧安装有浮动层。

本实用新型的夹具安装在侧护板上，侧护板和底座组合为L型结构件，此种形状的固定件，可以使夹具横向或者竖向放置，可以满足不同机床的加工，且在侧护板的两侧设置有短栓孔，且在侧护板和底座的连接位置处设置有长栓孔，通过短栓孔和长栓孔使其的安装拆卸更加方便。

申请人：济宁精道智能科技有限责任公司
地址：262700 山东省济宁市高新区海川路9号产学研基地C3楼1002室
国籍：CN
更多信息请下载全文后查看。

一种数控铣床用专用夹具[实用新型专利]

一种数控铣床用专用夹具[实用新型专利]

专利名称：一种数控铣床用专用夹具专利类型：实用新型专利
发明人：李燕
申请号：CN201820347200.8
申请日：20180314
公开号：CN208214839U
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种数控铣床用专用夹具，包括有底座、支撑板、轴、压板、扭簧、定位盘和定位块，所述底座上表面左右两侧对称设有支撑板，所述支撑板上固定有轴，所述轴上套接有压板和扭簧，其中，压板一端与轴转动连接，扭簧上端与压板底部抵接，下端与底座上表面抵接，所述定位盘为方形，且四周外侧为倾斜4～7°的斜面，所述压板另一端压于底座上表面中部的定位盘外侧斜面上，所述定位盘与底座通过螺栓连接，所述定位盘内中部设有定位块，所述定位块为十字楔形，所述定位块通过螺栓与底座连接。

本实用新型结构简单，无需反复找正定位，节省时间，一次性可加工四个工件，提高生产效率，同时减轻工作者劳动强度。

申请人：泉州市惠安闽投商贸有限公司
地址：362000 福建省泉州市惠安县涂寨镇黄崎文裕路新亭学校西北70米
国籍：CN
更多信息请下载全文后查看。

【CN209754613U】一种数控加工用夹具【专利】

【CN209754613U】一种数控加工用夹具【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920647493.6(22)申请日 2019.05.08(73)专利权人 季程康地址 322200 浙江省金华市浦江县仙华街道廿亩山村11号(72)发明人 季程康　(51)Int.Cl.B23Q 3/06(2006.01)(54)实用新型名称一种数控加工用夹具(57)摘要本实用新型公开了一种数控加工用夹具，属于数控加工领域，一种数控加工用夹具，包括底板、活动板和侧板，底板顶端的两侧均开设有第一滑槽，底板的顶部设有活动板，底板顶端的一边侧固定连接有侧板，侧板的中部贯穿设有第一调节螺杆，第一调节螺杆的一端与活动板一侧的中部转动连接，活动板顶端的两侧均开设有第二滑槽，两个第二滑槽的内部均滑动连接有滑块，两个滑块的内部均安装有电磁铁，两个滑块的顶端均固定连接有固定柱，两个固定柱一侧的顶部均通过固定设有的连接杆固定连接有安装板，它可以实现快速对工件进行夹紧固定，在加工过程中，可以便捷的对工件的横向位置和纵向位置进行调节，结构简单、调节准确，加工效率高。

权利要求书1页 说明书4页 附图2页CN 209754613 U 2019.12.10C N 209754613U权　利　要　求　书1/1页CN 209754613 U1.一种数控加工用夹具，包括底板(1)、活动板(2)和侧板(3)，其特征在于，所述底板(1)顶端的两侧均开设有第一滑槽(6)，所述底板(1)的顶部设有活动板(2)，所述底板(1)顶端的一边侧固定连接有侧板(3)，所述侧板(3)的中部贯穿设有第一调节螺杆(5)，所述第一调节螺杆(5)的一端与活动板(2)一侧的中部转动连接，所述活动板(2)顶端的两侧均开设有第二滑槽(7)，两个所述第二滑槽(7)的内部均滑动连接有滑块(17)，两个所述滑块(17)的内部均安装有电磁铁(18)，两个所述滑块(17)的顶端均固定连接有固定柱(9)，两个所述固定柱(9)一侧的顶部均通过固定设有的连接杆(10)固定连接有安装板(11)，其中一个所述安装板(11)的一侧通过对称设有的两个弹簧固定连接有第一夹板(12)，其中另一个所述安装板(11)的中部贯穿连接有第二调节螺杆(14)，所述第二调节螺杆(14)的一端转动连接有第二夹板(13)，两个所述电磁铁(18)均通过活动板(2)顶端一边角安装的开关与电源电性连接。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920346526.3
(22)申请日 2019.03.19
(73)专利权人 新乡市豫北靖道汽车零部件有限
公司
地址 453000 河南省新乡市卫滨区西新焦
公路5公里处
(72)发明人 刘开宇　何梦雨　张会恩　
(74)专利代理机构 郑州汇科专利代理事务所
(特殊普通合伙) 41147
代理人 李伟
(51)Int.Cl.
B23G 1/44(2006.01)
B23G 1/32(2006.01)
B23Q 3/08(2006.01)
(54)实用新型名称一种强力螺母铣齿夹具(57)摘要本实用新型涉及一种强力螺母铣齿夹具，使用时液压缸带动液压缸杆运动从而驱动支块垫块、支块座，支块座推动压紧模块对转向螺母进行压紧，支块垫块、支块座使用液压缸和推力块驱动，推力块有良好的自锁效果，保证压紧力稳定，压紧模块使用杠杆原理，压紧过程中起到压紧力放大功能，保证压紧力充足，夹具定位使用在夹具定位键，使用时可更换机构，产品更换型号可实现快速换型，换型效率及生产效率显著提高，本实用新型有效解决了夹具夹紧力不足、铣齿时工件发生微位移、刀具寿命下降、振刀、质量下降等问题，总的本实用新型具有快速换型、刀具使用寿命长、无振刀现象、压紧力充足且稳定、加快生产效率、
提高生产质量等优点。

权利要求书1页 说明书3页 附图3页CN 209614479 U 2019.11.12
C N 209614479
U
权　利　要　求　书1/1页CN 209614479 U
1.一种强力螺母铣齿夹具，它主要包括大底板，其特征在于：所述的大底板上方设置有定位底板，所述的定位底板上对称设置有立板，所述的定位底板右侧设置有压紧底板，所述的大底板底部设置有机床定位键，所述的压紧底板右侧设置有配油块，所述的配油块右侧设置有扩口式接头，所述的配油块左侧设置有液压缸，所述的液压缸连接液压缸杆，所述的液压缸杆左侧连接有推力块，所述的推力块上方设置有支块垫块，所述的支块垫块连接支块座，所述的立板中部设置有铜套，所述的铜套内部设置有滚针轴承，所述的滚针轴承内部设置有轴，所述的铜套上方设置有限位板，所述的支块座左侧设置有左压板，所述的左压板左侧设置有螺母，所述的螺母下方设置有垫板，所述的螺母左侧设置有定位板，所述的定位板外部设置有挡块，所述的定位板左侧连接固位板，所述的挡块左侧设置有挡块安装板，所述的挡块安装板上设置有紧定把手，所述的液压缸底部设置有夹具定位键。

2.根据权利要求1所述的一种强力螺母铣齿夹具，其特征在于：所述的挡块为L型挡块。

3.根据权利要求1所述的一种强力螺母铣齿夹具，其特征在于：所述的扩口式接头型号为M14-M18。

4.根据权利要求1所述的一种强力螺母铣齿夹具，其特征在于：所述的垫板、螺母、定位板、挡块分别为Z7N垫板、Z7N螺母、Z7N定位板、Z7N挡块。

2。
