2268半导体器件与物理考试大纲2268 半导体器件与物理[1] 《半导体物理学》，刘恩科、朱秉升、罗晋生，国防工业出版社；[2] 《半导体物理学》，顾祖毅、田立林、富力文等，电子工业出版社；[3] 《半导体器件物理》，孟庆巨、刘海波、孟庆辉，科学出版社。

网上提供考试大纲。

第一部分：半导体中的电子状态一、理解下列基本概念能级：原子中的电子只能在一些特定的分离能级上运动，这些特定能级称为原子的能级；能层（英语：Energy level）理论是一种解释原子核外电子运动轨道的一种理论。

它认为电子只能在特定的、分立的轨道上运动，各个轨道上的电子具有分立的能量，这些能量值即为能级。

电子可以在不同的轨道间发生跃迁，电子吸收能量可以从低能级跃迁到高能级或者从高能级跃迁到低能级从而辐射出光子。

能级简并化：共有化运动：原子组成晶体后，由于电子壳层的交叠，电子不再完全局限在某一个原子上，可以由一个原子转移到相邻的原子上去，因而，电子将可以在整个晶体中运动。

这种运动称为电子的共有化运动。

注意：因为各原子中相似壳层上的电子才有相同的能量，电子只能在相似壳层间转移。

因此，共有化运动的产生是由于不同原子的相似壳层间的交叠，例如2p、3s支壳层的交叠。

由于内外壳层交叠程度很不相同，所以只有最外层电子的共有化运动才显著。

能带（导带，价带，满带，空带）：晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

能带：原子聚集在一起形成晶体时，电子的分立能量随之分裂为能带。

当N个原子处于孤立状态时，相距较远时，它们的能级是简并的，当N个原子相接近形成晶体时发生原子轨道的交叠并产生能级分裂现象。

当N很大时，分裂能级可看作是准连续的，形成能带。

分裂的每一个能带都称为允带。

导带：价带以上能量最低的允许带称为导带。

导带能量最低称为导带底，Ec；整个能带中只有部分能态被电子填充。

《半导体器件物理》教学大纲（2006版）课程编码：07151022学时数：56一、课程性质、目的和要求半导体器件物理课是微电子学，半导体光电子学和电子科学与技术等专业本科生必修的主干专业基础课。

它的前修课程是固体物理学和半导体物理学，后续课程是半导体集成电路等专业课，是国家重点学科微电子学与固体电子学硕士研究生入学考试专业课。

本课程的教学目的和要求是使学生掌握半导体器件的基本结构、物理原理和特性，熟悉半导体器件的主要工艺技术及其对器件性能的影响，了解现代半导体器件的发展过程和发展趋势，对典型的新器件和新的工艺技术有所了解，为进一步学习相关的专业课打下坚实的理论基础。

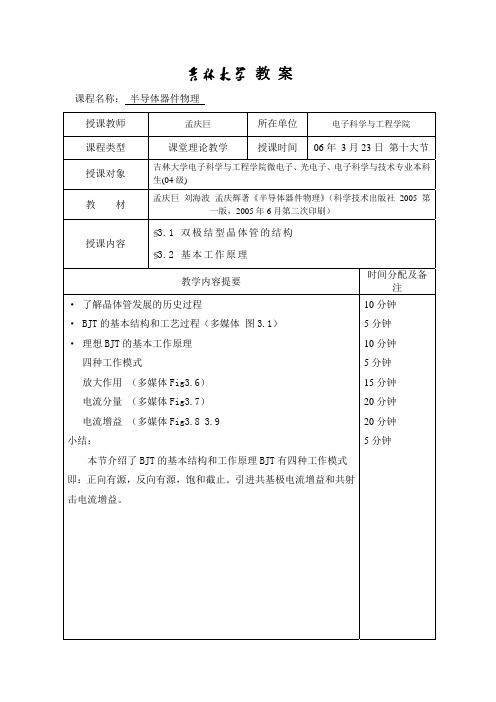

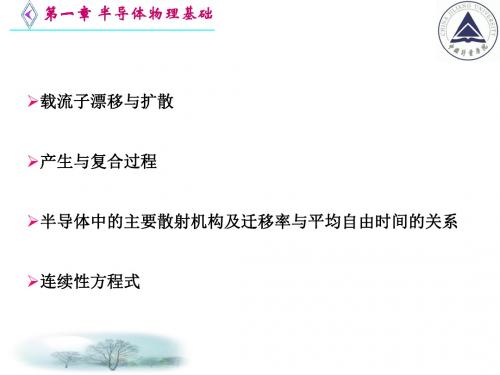

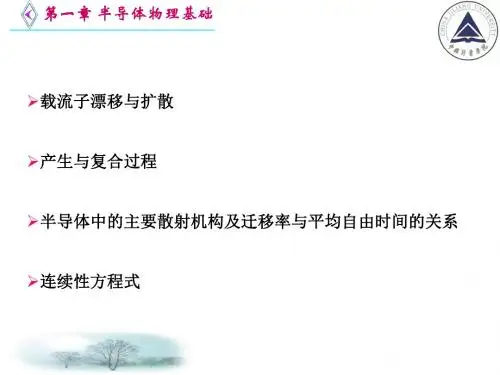

二、教学内容、要点和课时安排第一章半导体物理基础（复习）（2学时）第二节载流子的统计分布一、能带中的电子和空穴浓度二、本征半导体三、只有一种杂质的半导体四、杂质补偿半导体第三节简并半导体一、载流子浓度二、发生简并化的条件第四节载流子的散射一、格波与声子二、载流子散射三、平均自由时间与弛豫时间四、散射机构第五节载流子的输运一、漂移运动迁移率电导率二、扩散运动和扩散电流三、流密度和电流密度四、非均匀半导体中的自建场第六节非平衡载流子一、非平衡载流子的产生与复合二、准费米能级和修正欧姆定律三、复合机制四、半导体中的基本控制方程：连续性方程和泊松方程第二章PN结（12学时）第一节热平衡PN结一、PN结的概念：同质结、异质结、同型结、异型结、金属－半导体结突变结、缓变结、线性缓变结二、硅PN结平面工艺流程（多媒体演示图2.1）三、空间电荷区、内建电场与电势四、采用费米能级和载流子漂移与扩散的观点解释PN结空间电荷区形成的过程五、利用热平衡时载流子浓度分布与自建电势的关系求中性区电势及PN结空间电荷区两侧的内建电势差六、解poisson’s Eq 求突变结空间电荷区内电场分布、电势分布、内建电势差和空间电荷区宽度（利用耗尽近似）P 结第二节加偏压的N一、画出热平衡和正、反偏压下PN结的能带图，定性说明PN结的单向导电性二、导出空间电荷区边界处少子的边界条件，解释PN结的正向注入和反向抽取现象P-结的直流电流-电压特性第三节理想N一、解扩散方程导出理想PN结稳态少子分布表达式，电流分布表达式，电流－电压关系二、说明理想PN结中反向电流产生的机制（扩散区内热产生载流子电流）第四节空间电荷区的复合电流和产生电流一、复合电流二、产生电流第五节隧道电流一、隧道电流产生的条件二、隧道二极管的基本性质（多媒体演示Fig2.12）I-特性的温度依赖关系第六节V一、反向饱和电流和温度的关系I-特性的温度依赖关系二、V第七节耗尽层电容，求杂质分布和变容二极管一、PN结C-V特性二、过渡电容的概念及相关公式推导求杂质分布的程序（多媒体演示Fig2.19）三、变容二极管第八节小讯号交流分析一、交流小信号条件下求解连续性方程，导出少子分布，电流分布和总电流公式二、扩散电容与交流导纳三、交流小信号等效电路第九节电荷贮存和反响瞬变一、反向瞬变及电荷贮存效应二、利用电荷控制方程求解s三、阶跃恢复二极管基本理论第十节P-Ｎ结击穿一、PN结击穿二、两种击穿机制，PN结雪崩击穿基本理论的推导三、计算机辅助计算例题2－3及相关习题第三章双极结型晶体管（10学时）第一节双极结型晶体管的结构一、了解晶体管发展的历史过程二、BJT的基本结构和工艺过程（多媒体图3.1）概述第二节基本工作原理一、理想BJT的基本工作原理二、四种工作模式三、放大作用（多媒体Fig3.6）四、电流分量（多媒体Fig3.7）五、电流增益（多媒体Fig3.8 3.9）第三节理想双极结型晶体管中的电流传输一、理想BJT中的电流传输：解扩散方程求各区少子分布和电流分布二、正向有源模式三、电流增益～集电极电流关系Ebers-）方程第四节爱拜耳斯-莫尔（Moll一、四种工作模式下少子浓度边界条件及少子分布二、E-M模型等效电路三、E-M方程推导第五节缓变基区晶体管一、基区杂质浓度梯度引起的内建电场及对载流子的漂移作用二、少子浓度推导三、电流推导四、基区输运因子推导第六节基区扩展电阻和电流集聚一、基区扩展电阻二、电流集聚效应第七节基区宽度调变效应一、基区宽度调变效应（EARLY效应）二、h FE和I CE0的改变第八节晶体管的频率响应一、基本概念：小信号共基极与共射极电流增益（α，h fe），共基极截止频率和共射极截止频率（Wɑ,Wß）,增益－频率带宽或称为特征频率（W T），二、公式（3－36）、（3－65）和（3－66）的推导三、影响截止频率的四个主要因素：τB 、τE 、τC 、τD及相关推导四、Kirk效应第九节混接 型等效电路一、参数：g m、g be 、C D的推导二、等效电路图（图3－23）三、证明公式（3－85）、（3－86）第十节晶体管的开关特性一、开关作用二、影响开关时间的四个主要因素：t d、t r、t f、t s三、解电荷控制方程求贮存时间t s第十一节击穿电压一、两种击穿机制二、计算机辅助计算：习题阅读§3.12 、§3.13 、§3.14第四章金属—半导体结（4学时）第一节肖特基势垒一、肖特基势垒的形成二、加偏压的肖特基势垒三、M－S结构的C-V特性及其应用第二节界面态对势垒高度的影响一、界面态二、被界面态钳制的费米能级第三节镜像力对势垒高度的影响一、镜像力二、肖特基势垒高度降低第四节肖特基势垒二极管的电流电压特性一、热电子发射二、理查德-杜师曼方程第五节肖特基势垒二极管的结构一、简单结构二、金属搭接结构三、保护环结构第六节金属-绝缘体-半导体肖特基势垒二极管一、基本结构二、工作原理第七节肖特基势垒二极管和PN结二极管之间的比较一、开启电压二、反向电流三、温度特性第八节肖特基势垒二极管的应用一、肖特基势垒检波器或混频器二、肖特基势垒钳位晶体管第九节欧姆接触一、欧姆接触的定义和应用二、形成欧姆接触的两种方法第五章结型场效应晶体管和金属-半导体场效应晶体管（4学时）第一节JFET的基本结构和工作过程一、两种N沟道JFET二、工作原理第二节理想JFET的I-V特性一、基本假设二、夹断电压三、I-V特性第三节静态特性一、线性区二、饱和区第四节小信号参数和等效电路一、参数：g l g ml g m C G二、JFET小信号等效电路图第五节JFET的截止频率一、输入电流和输出电流二、截止频率第六节夹断后的JFET性能一、沟道长度调制效应二、漏极电阻第七节金属-半导体场效应晶体管一、基本结构二、阈值电压和夹断电压三、I-V特性第八节JFET和MESFET的类型一、N—沟增强型N—沟耗尽型二、P—沟增强型P—沟耗尽型阅读§5.8 §5.9第六章金属-氧化物-场效应晶体管（10学时）第一节理想MOS结构的表面空间电荷区一、MOSFET的基本结构（多媒体演示Fig6-1）二、半导体表面空间电荷区的形成三、利用电磁场边界条件导出电场与电荷的关系公式（6－1）四、载流子的积累、耗尽和反型五、载流子浓度表达式六、三种情况下MOS结构能带图七、反型和强反型条件，MOSFET工作的物理基础第二节理想MOS电容器一、基本假设二、C～V特性：积累区，平带情况，耗尽区，反型区三、沟道电导与阈值电压：定义公式（6－53）和（6－55）的推导第三节沟道电导与阈值电压一、定义二、公式（6－53）和（6－55）的推导第四节实际MOS的电容—电压特性一、M-S功函数差引起的能带弯曲以及相应的平带电压，考虑到M-S功函数差，MOS结构的能带图的画法二、平带电压的概念三、界面电荷与氧化层内电荷引起的能带弯曲以及相应的平带电压四、四种电荷以及特性平带电压的计算五、实际MOS的阈值电压和C～V曲线第五节MOS场效应晶体管一、基本结构和工作原理二、静态特性第六节等效电路和频率响应一、参数：g d g m r d二、等效电路三、截止频率第七节亚阈值区一、亚阈值概念二、MOSFET的亚阈值概念第九节MOS场效应晶体管的类型一、N—沟增强型N—沟耗尽型二、P—沟增强型P—沟耗尽型第十节器件尺寸比例MOSFET制造工艺一、P沟道工艺二、N沟道工艺三、硅栅工艺四、离子注入工艺第七章 太阳电池和光电二极管（6学时）第一节半导体中光吸收一、两种光吸收过程二、吸收系数三、吸收限第二节 PN 结的光生伏打效应一、利用能带分析光电转换的物理过程（多媒体演示）二、光生电动势，开路电压，短路电流，光生电流（光电流）第三节 太阳电池的I-V 特性一、理想太阳电池的等效电路二、根据等效电路写出I-V 公式，I-V 曲线图（比较：根据电流分量写出I-V 公式）三、实际太阳能电池的等效电路四、根据实际电池的等效电路写出I-V 公式五、R S 对I-V 特性的影响第四节 太阳电池的效率一、计算 V mp I mp P m 二、效率的概念%100⨯=inL OC P I FFV η 第五节 光产生电流和收集效率一、“P 在N 上”结构，光照，x O L e G αα-Φ=少子满足的扩散方程二、例1－1，求少子分布，电流分布 三、计算光子收集效率：O npt col G J J Φ=η讨论：波长长短对吸收系数的影响少子扩散长度和吸收系数对收集效率的影响理解Fig7-9,Fig7-10所反映的物理意义第六节提高太阳能电池效率的考虑一、光谱考虑(多媒体演示)二、最大功率考虑三、串联电阻考虑四、表面反射的影响五、聚光作用第七节肖特基势垒和MIS太阳电池一、基本结构和能带图二、工作原理和特点阅读§7.8第九节光电二极管一、基本工作原理二、P-I-N光电二极管三、雪崩光电二极管四、金属－半导体光电二极管第十节光电二极管的特性参数一、量子效率和响应度二、响应速度三、噪声特性、信噪比、噪声等效功率（NEP）四、探测率（D）、比探测率（D*）第八章发光二极管与半导体激光器（4学时）第一节辐射复合与非辐射复合一、辐射复合：带间辐射复合，浅施主和主带之间的复合，施主－受主对（D-A 对）复合，深能级复合，激子复合，等电子陷阱复合二、非辐射复合：多声子跃迁，俄歇过程（多媒体演示），表面复合第二节LED的基本结构和工作过程一、基本结构二、工作原理（能带图）第三节LED的特性参数一、I-V特性二：量子效率：注射效率γ、辐射效率rη、内量子效率iη，逸出概率oη、外量子效率三、提高外量子效率的途径，光学窗口四、光谱分布，峰值半高宽FWHM,峰值波长，主波长，亮度第四节可见光LED一、GaP LED二、GaAs1-x P x LED三、GaN LED第五节红外LED一、性能特点二、应用光隔离器阅读§8.6 , §8.7 , §8.8 , §8.9 , §8.10(不做作业和考试要求)第九章集成器件（阅读，不做作业和考试要求）第十章电荷转移器件（4学时）第一节电荷转移一、CCD基本结构和工作过程二、电荷转移第二节深耗尽状态和表面势阱一、深耗尽状态—非热平衡状态二、公式（10-8）的导出第三节MOS电容的瞬态特性深耗尽状态的能带图一、热弛豫时间二、信号电荷的影响第四节信息电荷的输运转换效率一、电荷转移的三个因素二、转移效率、填充速率和排空率第五节电极排列和CCD制造工艺一、三相CCD二、二相CCD第六节体内（埋入）沟道CCD一、表面态对转移损耗和噪声特性的影响二、体内（埋入）沟道CCD的基本结构和工作原理第七节电荷的注入、检测和再生一、电注入与光注入二、电荷检测电荷读出法三、电荷束的周期性再生或刷新第八节集成斗链器件一、BBD的基本结构二、工作原理三、性能第九节电荷耦合图象器件一、行图象器二、面图象器三、工作原理和应用三、教学方法板书、讲授、多媒体演示四、成绩评价方式闭卷考试加平时作业、课堂讨论五、主要参考书目1、孟庆巨、刘海波、孟庆辉编著《半导体器件物理》，科学出版社，2005-6第二次印刷。

《半导体物理与器件》教学大纲讲解（5篇）第一篇：《半导体物理与器件》教学大纲讲解物理科学与技术学院《半导体物理与器件》教学大纲课程类别：专业方向课程性质：必修英文名称：Semiconductor Physics and Devices 总学时：讲授学时：48 学分：先修课程：量子力学、统计物理学、固体物理学等适用专业：应用物理学(光电子技术方向)开课单位：物理科学与技术学院一、课程简介本课程是应用物理学专业(光电子技术方向)的一门重要专业方向课程。

通过本课程的学习，使学生能够结合各种半导体的物理效应掌握常用和特殊半导体器件的工作原理，从物理角度深入了解各种半导体器件的基本规律。

获得在本课程领域内分析和处理一些最基本问题的初步能力，为开展课题设计和独立解决实际工作中的有关问题奠定一定的基础。

二、教学内容及基本要求第一章：固体晶格结构（4学时）教学内容： 1.1半导体材料 1.2固体类型 1.3空间晶格1.4原子价键1.5固体中的缺陷与杂质 1.6半导体材料的生长教学要求：1、了解半导体材料的特性, 掌握固体的基本结构类型；2、掌握描述空间晶格的物理参量, 了解原子价键类型；3、了解固体中缺陷与杂质的类型；4、了解半导体材料的生长过程。

授课方式：讲授第二章：量子力学初步（4学时）教学内容：2.1量子力学的基本原理 2.2薛定谔波动方程2.3薛定谔波动方程的应用 2.4原子波动理论的延伸教学要求：1、掌握量子力学的基本原理，掌握波动方程及波函数的意义；2、掌握薛定谔波动方程在自由电子、无限深势阱、阶跃势函数、矩形势垒中应用；3、了解波动理论处理单电子原子模型。

授课方式：讲授第三章：固体量子理论初步（4学时）应用物理学专业教学内容：3.1允带与禁带格 3.2固体中电的传导 3.3三维扩展3.4状态密度函数 3.5统计力学教学要求：1、掌握能带结构的基本特点，掌握固体中电的传导过程；2、掌握能带结构的三维扩展，掌握电子的态密度分布；3、掌握费密-狄拉克分布和玻耳兹曼分布。
