画定位轴线

施工图常用符号、图例大全一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。

2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。

在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。

3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。

2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。

相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。

建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。

如楼面、台阶顶面等标高。

结构标高: 指结构构件未经装修的表面的标高。

如圈梁底面、梁顶面等标高。

四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。

连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

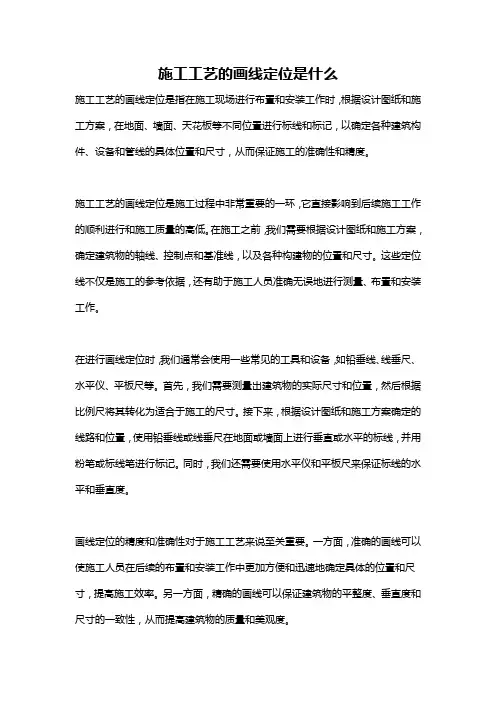

施工工艺的画线定位是什么施工工艺的画线定位是指在施工现场进行布置和安装工作时，根据设计图纸和施工方案，在地面、墙面、天花板等不同位置进行标线和标记，以确定各种建筑构件、设备和管线的具体位置和尺寸，从而保证施工的准确性和精度。

施工工艺的画线定位是施工过程中非常重要的一环，它直接影响到后续施工工作的顺利进行和施工质量的高低。

在施工之前，我们需要根据设计图纸和施工方案，确定建筑物的轴线、控制点和基准线，以及各种构建物的位置和尺寸。

这些定位线不仅是施工的参考依据，还有助于施工人员准确无误地进行测量、布置和安装工作。

在进行画线定位时，我们通常会使用一些常见的工具和设备，如铅垂线、线垂尺、水平仪、平板尺等。

首先，我们需要测量出建筑物的实际尺寸和位置，然后根据比例尺将其转化为适合于施工的尺寸。

接下来，根据设计图纸和施工方案确定的线路和位置，使用铅垂线或线垂尺在地面或墙面上进行垂直或水平的标线，并用粉笔或标线笔进行标记。

同时，我们还需要使用水平仪和平板尺来保证标线的水平和垂直度。

画线定位的精度和准确性对于施工工艺来说至关重要。

一方面，准确的画线可以使施工人员在后续的布置和安装工作中更加方便和迅速地确定具体的位置和尺寸，提高施工效率。

另一方面，精确的画线可以保证建筑物的平整度、垂直度和尺寸的一致性，从而提高建筑物的质量和美观度。

同时，画线定位还有助于控制施工质量和进度。

通过清晰明确的标线和标记，可以减少施工过程中的误差和纠纷，提早发现和解决问题，避免不必要的重复施工和调整，确保施工工作按照计划进行，提高施工的安全性和经济性。

此外，画线定位还可以提供必要的参考和记录，方便后续的检查和验收工作。

通过准确的定位和标记，我们可以轻松地对施工过程进行监督和评估，确保施工工艺的符合设计要求和规范标准，最大限度地减少施工质量问题的发生。

总结起来，施工工艺的画线定位是确保施工工作精确、准确和高质量的关键步骤。

它不仅是施工过程中的一项技术活动，更是一个需要综合考虑设计要求、施工方案、工艺要求和安全要求的复杂过程。

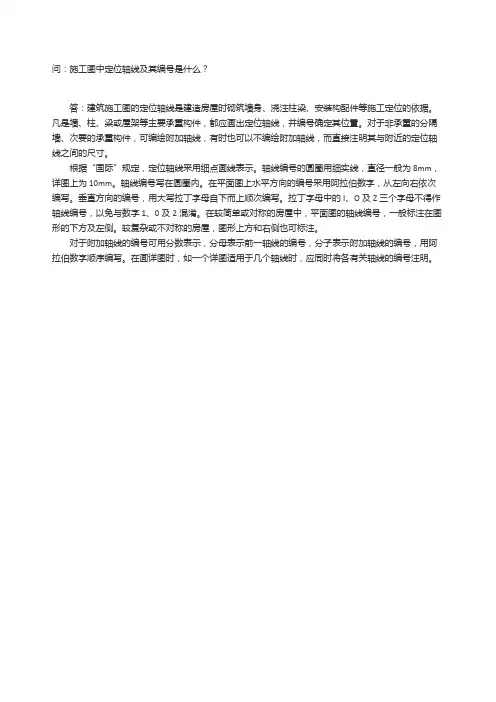

问：施工图中定位轴线及其编号是什么？
答：建筑施工图的定位轴线是建造房屋时砌筑墙身、浇注柱梁、安装构配件等施工定位的依据。

凡是墙、柱、梁或屋架等主要承重构件，都应画出定位轴线，并编号确定其位置。

对于非承重的分隔墙、次要的承重构件，可编绘附加轴线，有时也可以不编绘附加轴线，而直接注明其与附近的定位轴线之间的尺寸。

根据“国际”规定，定位轴线采用细点画线表示。

轴线编号的圆圈用细实线，直径一般为8mm，详图上为10mm。

轴线编号写在圆圈内。

在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写。

垂直方向的编号，用大写拉丁字母自下而上顺次编写。

拉丁字母中的I、O及Z三个字母不得作轴线编号，以免与数字1、0及2混淆。

在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧。

较复杂或不对称的房屋，图形上方和右侧也可标注。

对于附加轴线的编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写。

在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。

相贯线是两立体表面的共有线，是由一系列共有点组成的。

透视图中的消失现象：人们在观看周围的景物是的近大远小，并且最终消失于一点的现象。

直线的灭点：某条直线的灭点，即是与该直线平行的视线与画面的交点。

真高线：当前垂线位在画面上，其透视为线段本身，反映真实高度，我们把这种位在画面上的铅垂线的透视为真高线。

至现在透视图中消失的规律是空间相互平行的直线，其透视必然消失于一个共同的灭点。

建筑师法：画透视图最基本的也是最常用的画法，就是运用直线在透视图中的消失特性，求出直线的灭点，再用视线迹点法求出物体上某些点的透视，从而作出物体的透视图。

平面立体的表面展开：平面立体的表面都是多边形，因此画平面立体的表面展开图，就是依次画出各多边形的实形。

图纸的幅面是指图纸本身的大小规格。

图幅为A3的幅面尺寸是297mm*420mm字体：字体工整、笔画清楚、间隔均匀、排列整齐。

尺寸标注包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字及尺寸单位等内容。

基本视图：物体在基本投影面上的投影称为基本视图。

镜像投影：假想在平行于物体的某个表面，设置一个镜面，镜面中则呈现出该物体的像。

按照镜中的像用正投影法来绘制图样，这种方法称为镜像投影法。

剖视图：用假想平面剖切物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形称为剖视图。

断面图：假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，称为断面图。

钢筋混凝土结构主要是通过立面图，断面图和钢筋详图等，表达构件的形状、大小及钢筋配置情况。

房屋施工图分为：建筑施工图、结构施工图、设备施工图。

建筑施工图主要包括的图样有：建筑总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。

结构施工图主要包括结构设计说明，基础图、结构布置图、构件详图、节点构造详图及预埋件图等。

结构布置图的作用是表示每层的梁、板、柱、墙承重构件的平面布置。

组合体尺寸分为定形尺寸（确定各基本体形状和大小的尺寸.）、定位尺寸（确定各基本体之间相对位置的尺寸.）和总体尺寸（总体尺寸是指组合体的总长度、总宽度和总高度的尺寸）。

.
一．平面图的绘制步骤
第一步：画定位轴线
第二步：画墙身。

定位窗位置、画门窗洞等
第三步：画门窗、楼梯等细部
第四步：画尺寸线，标高符号样图索引符号等
最后注写尺寸，标高数字和有关说明等
二、立面图的绘制步骤
第一步：定室外地坪线，外墙轮廓线及屋顶线
第二步：顶门窗位置，画门窗洞、窗台等
第三步：画各细室
第四步:标注轴线与标高，写图名、比例及文字说明
三、剖面图的绘制步骤：
第一步：定轴线、室内地坪线、楼面及顶棚线、屋顶线，画内外墙身。

第二步：定门窗、画门洞、梁板、雨蓬等
第三步：画门窗等细部。

第四步：注标高尺寸、写图名比例等。

如有侵权请联系告知删除，感谢你们的配合！
精品。

施工图纸定位轴线1、定位轴线应用0.25b线宽的单点长画线绘制。

2、定位轴线应编号，编号应注写在轴线端部的圆内。

圆应用0.25b线宽的实线绘制，直径宜为8mm～10mm。

定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。

3、除较复杂需采用分区编号或圆形、折线形外，平面图上定位轴线的编号，宜标注在图样的下方及左侧，或在图样的四面标注。

横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写英文字母，从下至上顺序编写(图8.0.3)。

图8.0.3 定位轴线的编号顺序4、英文字母作为轴线号时，应全部采用大写字母，不应用同一个字母的大小写来区分轴线号。

英文字母的I、O、Z不得用作轴线编号。

当字母数量不够使用时，可增用双字母或单字母加数字注脚。

5、组合较复杂的平面图中定位轴线可采用分区编号(图8.0.5)，编号的注写形式应为“分区号——该分区定位轴线编号”，分区号宜采用阿拉伯数字或大写英文字母表示；多子项的平面图中定位轴线可采用子项编号，编号的注写形式为“子项号——该子项定位轴线编号”，子项号采用阿拉伯数字或大写英文字母表示，如“1-1”、“1-A”或“A-1”、“A-2”。

当采用分区编号或子项编号，同一根轴线有不止1个编号时，相应编号应同时注明。

图8.0.5 定位轴线的分区编号6、附加定位轴线的编号应以分数形式表示，并应符合下列规定：（1）两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写；（2）1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。

7、一个详图适用于几根轴线时，应同时注明各有关轴线的编号(图8.0.7)。

图8.0.7 详图的轴线编号8、通用详图中的定位轴线，应只画圆，不注写轴线编号。

9、圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从左下角或—90°(若径向轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴线宜用大写英文字母表示，从外向内顺序编写(图8.0.9-1、图8.0.9-2)。

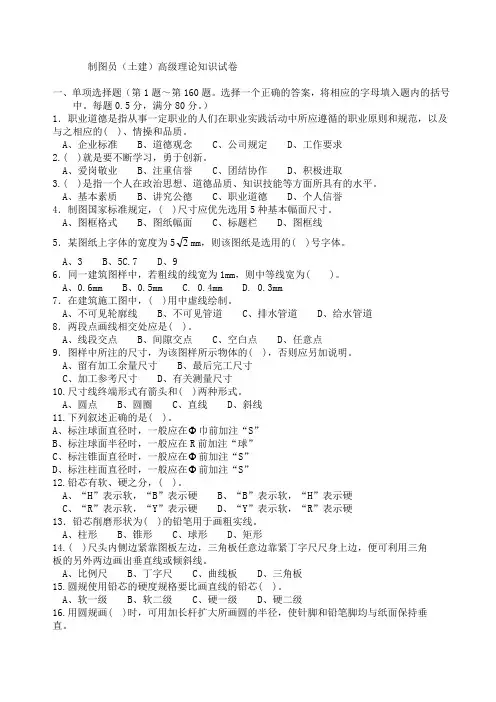

制图员（土建）高级理论知识试卷一、单项选择题（第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

）1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的( )、情操和品质。

A、企业标准B、道德观念C、公司规定D、工作要求2.( )就是要不断学习，勇于创新。

A、爱岗敬业B、注重信誉C、团结协作D、积极进取3.( )是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。

A、基本素质B、讲究公德C、职业道德D、个人信誉4．制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。

A、图框格式B、图纸幅面C、标题栏D、图框线5．某图纸上字体的宽度为52mm，则该图纸是选用的( )号字体。

A、3B、5C.7 D、96．同一建筑图样中，若粗线的线宽为1mm，则中等线宽为( )。

A、0.6mmB、0.5mm C. 0.4mm D. 0.3mm7．在建筑施工图中，( )用中虚线绘制。

A、不可见轮廓线B、不可见管道C、排水管道D、给水管道8．两段点画线相交处应是( )。

A、线段交点B、间隙交点C、空白点D、任意点9．图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。

A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸10.尺寸线终端形式有箭头和( )两种形式。

A、圆点B、圆圈C、直线D、斜线11.下列叙述正确的是( )。

A、标注球面直径时，一般应在Φ巾前加注“S”B、标注球面半径时，一般应在R前加注“球”C、标注锥面直径时，一般应在Φ前加注“S”D、标注柱面直径时，一般应在Φ前加注“S”12.铅芯有软、硬之分，( )。

A、“H”表示软，“B”表示硬B、“B”表示软，“H”表示硬C、“R”表示软，“Y”表示硬D、“Y”表示软，“R”表示硬13．铅芯削磨形状为( )的铅笔用于画粗实线。

A、柱形B、锥形C、球形D、矩形14.( )尺头内侧边紧靠图板左边，三角板任意边靠紧丁字尺尺身上边，便可利用三角板的另外两边画出垂直线或倾斜线。

第二章 建筑施工图的表示方法一、定位轴线及编号定位轴线应用细点划线绘制，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为8mm ，详图上可增加为10mm 。

定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

平面图上定位轴线的编号，宜标注在图样的下方与左侧圆内。

横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写汉语拼音字线，从下至上顺序编写，见下图。

定位轴线编号方法拉丁字母的I 、O 、Z 不得用做轴线编号。

如字母数量不够时，可增用双字母或单字母加数字注脚（如A A 或A 1）或附加轴线编号。

附加轴线编号用分数形式表示。

分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写，如下图所示。

12011表示2号轴线以后附加的第1根轴线表示1号轴线之前附加的第1根轴线表示号轴线之前附加的第1根轴线表示C号轴线以后附加的第2根轴线10A C 2附加定位轴线的编号组合较复杂的平面图中定位轴线也可采用分区编号（如下图），编号的注写形式应为“分区号——该分区编号”。

分区号采用阿拉伯数字或大写拉丁字母表示。

轴线的分区编号圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，多外向内顺序编写。

圆形平面定位轴线的编号二、剖切符号剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。

剖切位置线的长度宜为6～10mm ；投射方向线垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm 。

绘制时，剖视的剖切符号不应与其他图线相接触。

剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。

需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。

剖视剖切符号断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6～10mm ，编号宜采用阿拉伯数字，按顺序边续编排，并应注写在剖切位置线的一侧，编号所在的一侧应该断面的剖视方向。

定位轴线是在制图和设计中常用的工具，它通常用于确定和定义图形和对象的位置和方向。

以下是画定位轴线的基本步骤和要求：
确定需要画定位轴线的对象。

在开始画定位轴线之前，必须先确定需要定位的对象，并对其进行测量。

确定参考点。

选择一个对象上的一个点作为参考点，以便可以基于该点来建立其他定位轴线。

通常情况下，参考点被选为对象的中心点，但也可以是其他重要点。

画出基准线。

从参考点出发，沿着对象的某个方向画一条基准线。

基准线应该与对象的特定特征或边缘对齐，以确保其他轴线的准确性。

画出其他轴线。

基于基准线，画出需要的其他定位轴线。

通常情况下，需要画出垂直于基准线的轴线，以便确定对象的位置和方向。

标记轴线。

用符号或数字标记每条轴线，以便能够识别其作用和方向。

在画定位轴线时，需要遵循一些要求，以确保其准确性和可读性：
定位轴线应该清晰可见，以便能够方便地识别和使用。

定位轴线应该与对象对齐，并标明其作用和方向。

定位轴线应该使用符号或数字进行标记，并在绘图上进行解释。

定位轴线应该准确地反映对象的位置和方向，以便在设计和制造过程中能够保证精度和一致性。

总之，画定位轴线是制图和设计中非常重要的步骤，它能够提高制造精度和效率，但需要按照要求进行，以确保其准确性和可读性。

楼板轴线表示方法可以采用以下几种常见的方式：
1. 平面图上的轴线标注：在建筑平面图上，通过绘制直线来表示楼板的轴线位置。

通常使用粗实线或虚线来绘制，可以在轴线上方或下方标注相应的编号或文字说明，以便识别不同的楼板。

2. 剖面图上的轴线标注：在建筑剖面图上，可以绘制与楼板平行的横向直线来表示楼板的轴线位置。

类似于平面图的方式，可以使用实线或虚线，并在轴线上方或下方标注编号或文字说明。

3. 轴线表格：另一种表示楼板轴线的方法是通过制作轴线表格。

表格中列出了各个楼层的轴线位置和编号，可以清晰地展示整个建筑的楼板布置情况。

4. 三维模型中的轴线表示：在建筑的三维模型中，可以使用虚拟的轴线来表示楼板的位置。

这样可以通过旋转、缩放或隐藏轴线来查看或编辑楼板的布置。

以上是一些常见的楼板轴线表示方法，具体选择哪种方式取决于设计需求和工程图纸的要求。

1。

施工测量员系列（一）——建筑物定位与轴线放样建筑工程的施工测量任务是按照设计的要求，把建筑物的位置测设到地面上。

包括建筑物定位放线、基础工程施工测量、主体结构施工测量、二次围护施工测量等。

一、工程建筑物定位1．根据建筑方格网定位开工前，当地规划部门一般会给定一个坐标点及红线，且待建建筑会与红线平行或者垂直。

此时则可根据建筑物的坐标点和红线，用直角坐标法测设。

如图1-1，建筑物定位点为A，B，C，D，根据各点的坐标值可以计算出AB＝a和AD＝b，a，b分别为建筑物的长、宽，以及MA′，B′N′，和AA′，BB′的距离值。

测设定位点的具体步骤如下所述：1）在方格网点M上安置经纬仪，照准N点，沿视线方向用钢尺量取MA′得A′点，量取A′B′＝a得B′点，然后由B′点沿视线方向量取B′N长度以作校核。

2）移动经纬仪于A′点，照准N点，也称后视N点，向左测设90°，沿这个垂直方向量取A′A得A点，然后量取建筑物的宽度b得D点。

3）安置经纬仪于B′点，同法定出B，C点。

4）校核应用钢尺丈量AB，CD及AD，BC的长度，检查其是否等于建筑物的设计值a和b。

检测距离，其值与设计长度的相对误差不应超过1/2000。

2．根据与原有建筑物的关系定位在建筑区内新建或者扩建建筑物时，一般设计图上都给出新建筑物与已建建筑物或者道路中心线的相互位置关系，如图1-2所示。

拟建建筑物轴线AB在已建建筑物轴线MN的延长线上，可用延长直线法定位，如图1-2（a）。

具体操作步骤如下：第一步，作MN的平行线M′N′，即沿已建建筑物PM与QN墙面向外拉细线，量出MM′＝NN′＝a，由此可以在地面上定出M′和N′两点；第二步，在M′点安置经纬仪照准N′点，在其视线方向按照图纸所给定的NA和AB距离值，从N′点用钢尺量距依次定出A′，B′两点；第三步，分别在A′和B′点上安置经纬仪，测设90°，于相应的垂线上测设给定距离值a，AC和a，BD，从而定出A，C点和B，D点。

工程制图与识图(高起专)阶段性作业1多选题1. 图样上的尺寸包括 _________ (5分)(A) 尺寸界线(B) 尺寸线(C) 尺寸起止符号(D) 尺寸数字参考答案：A,B,C,D2. 绘制工程图样有三种方法，分别是______________ (5分)(A) 徒手绘图(B) 尺规绘图(C) 计算机绘图(D) 素描参考答案：A,B,C3. 在绘图的过程中，可能会用到的工具有 ________________ (5分)(A) 丁字尺(B) 曲线板(C) 皮尺(D) 三棱尺参考答案：A,B,D4. 分规的作用是_________ (5分)(A) 绘制线段(B) 量取线段(C) 等分线段(D) 画圆和圆弧参考答案：B,C判断题5. 当直线或者平面平行于投影面时，其投影反映实长或实形，这体现了正投影法的实形性。

(5分)正确错误参考答案：正确解题思路：6. 正面投影与水平投影的长度相等，左右对正；正面投影与侧面投影的高度相等，上下平齐；水平投影与侧面投影宽度相等，前后对应。

即“长对正，高平齐，宽相等”。

(5分)正确错误参考答案：正确解题思路：7. 从下图中可以知道，直线AB平行于CD （5分）正确错误参考答案：正确解题思路：8. 由下图可以看出，直线AB和CD相互平行。

（5分）正确错误参考答案：错误解题思路：9. 已知A点坐标为（10, 15，8）,B点坐标为（15,5,12 ），贝U A点在B点的上方。

（5分）正确错误参考答案：错误解题思路：10. 如下如所示，根据直线AB与投影面的相对位置可以看出AB为正平线。

（5分）正确错误参考答案：正确解题思路：11. 如图所示，判断直线AB和CD的重影点的可见性是否正确。

（5分）正确错误参考答案：正确解题思路：12. 如下图，可知直线AB CD的重影点的标识是错误的。

（5分）正确错误参考答案：错误解题思路：填空题13. 工程上常用的有—⑴—和⑵两类投影法。

（5分）（1）.参考答案：中心投影法⑵.参考答案：平行投影法14. 平行投影法中，根据投影方向与投影面之间的几何关系，有⑶和⑷两种投影法，其中—（5）___ （投影法）在工程上应用最广。
