55度密封圆锥管螺纹的标准尺寸表

55°圆锥管螺纹型式和尺寸ZG是锥管的汉语拼音第一个字母。

就是锥管螺纹的意思。

3/4是四分之三英寸。

是指管子的内径是3/4英寸。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4〃螺纹内径是20毫米。

它的表示方法应该是：ZG3/4〃。

其中（〃）是英寸的代表符号。

一英寸等于25.4毫米。

一英寸等于8英分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG1/2〃螺纹的管子内径≈15毫米。

俗称4分。

ZG1〃螺纹的管子内径≈25毫米。

俗称1寸。

ZG11/2〃螺纹的管子内径≈32毫米。

俗称1寸半。

.....。

锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。

锥管螺纹与管螺纹极为相似，区别只在锥度上。

国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

英制螺纹标准规格表55°(非密封)(GB/T 7307-2001)尺寸代号、每英寸牙数、螺距、螺纹直径英制螺纹标准规格表55°(密封用圆锥管螺纹) (GB/T 7306.1、7306.2-2000)尺寸代号、每英寸牙数、螺距、螺纹直径BSPT 和BSP 是英国规格的锥度螺纹。

NPT 是美国规格的锥度螺纹。

PT 是日本的旧JIS规格锥度螺纹，相当于ISO规格的R,Rc。

代号前面的数字表示每一英寸(25.4mm)的螺纹数。

DIN2999 是欧洲主要是德国的管道用螺纹。

一、NPT牙NPT就是一般用途的美国标准锥管螺纹。

其中N表示National (American)美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。

这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。

国家标准可查阅GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。

属惠氏螺纹家族。

国家标准可查阅GB/T7306-2000。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。

PF牙是管用平行螺纹。

我必须注意：在做JIS规范中须使用PT牙等等哦！三、其它G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

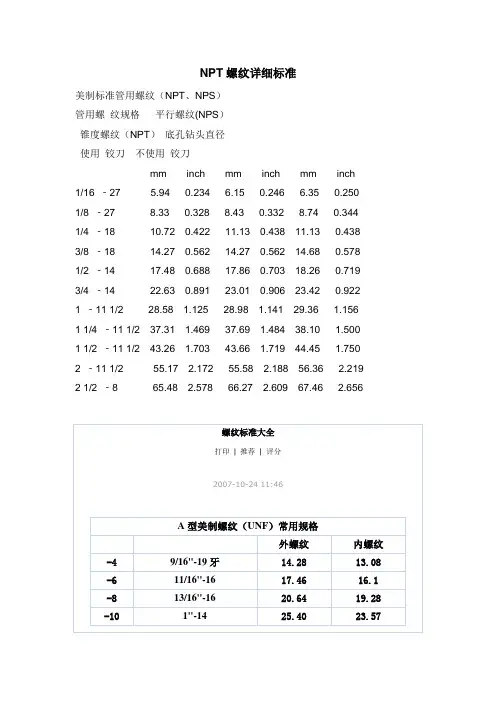

NPT螺纹详细标准美制标准管用螺纹（NPT、NPS）管用螺纹规格平行螺纹(NPS）锥度螺纹（NPT）底孔钻头直径使用铰刀不使用铰刀mm inch mm inch mm inch 1/16 ‐27 5.94 0.234 6.15 0.246 6.35 0.250 1/8 ‐27 8.33 0.328 8.43 0.332 8.74 0.344 1/4 ‐18 10.72 0.422 11.13 0.438 11.13 0.438 3/8 ‐18 14.27 0.562 14.27 0.562 14.68 0.578 1/2 ‐14 17.48 0.688 17.86 0.703 18.26 0.719 3/4 ‐14 22.63 0.891 23.01 0.906 23.42 0.922 1 ‐11 1/2 28.58 1.125 28.98 1.141 29.36 1.156 1 1/4 ‐11 1/2 37.31 1.469 37.69 1.484 38.10 1.5001 1/2 ‐11 1/2 43.26 1.703 43.66 1.719 44.45 1.7502 ‐11 1/2 55.17 2.172 55.58 2.188 56.36 2.219 2 1/2 ‐8 65.48 2.578 66.27 2.609 67.46 2.656评论(4)管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

chinayzb2007-10-24 11:47英制管螺纹美制管螺纹对照表英制管螺纹英制管螺纹美制管螺纹规格标准径钻孔径规格标准径有交牙部之长度（最小）中之毋螺牙内径标准长度（最小）中之毋螺牙内径规格钻孔径最大最小使用纹刀时不用纹刀时NPTNPS使用绞刀时不用绞刀时PS1/16-286.5 6.632 6.49PT1/16-286.1 6.2 6.244 6.3841/16 - 27 6.1 6.25 6.35PS 1/8-288.58.6378.495PT1/8-288.18.28.2498.3882001-8-278.338.438.74PS 1/4-1911.411.54911.341PT1/4-1910.71110.96211.1742001-4-1810.7211.1311.13PS 3/8-191515.05414.846PT3/8-1914.214.514.44814.6582003-8-1814.2714.2714.68PS 1/2-1418.518.77318.489PT1/2-1417.61817.97918.2632001-2-1417.4817.8618.26PS 2424.2523.97PT 2323.23.3723.662003-4-1422.623.023.4。

管螺纹尺寸对照表-管螺纹标准表管螺纹尺寸对照表管螺纹标准表在机械制造、管道连接等领域，管螺纹是一种常用的连接方式。

为了确保连接的准确性和密封性，了解管螺纹的尺寸和标准是至关重要的。

下面为您详细介绍管螺纹尺寸对照表以及相关的标准。

管螺纹主要分为两大类：圆柱管螺纹和圆锥管螺纹。

圆柱管螺纹，常见的有 G 螺纹。

G 螺纹的牙型为三角形，牙型角为55 度。

其尺寸规格通常以公称直径和每英寸的牙数来表示。

比如，G1/2 表示公称直径为 1/2 英寸的圆柱管螺纹，每英寸有 14 牙。

圆锥管螺纹又包括 R 螺纹和 NPT 螺纹等。

R 螺纹是英制密封圆锥管螺纹，牙型角为 55 度。

NPT 螺纹是美制一般密封圆锥管螺纹，牙型角为 60 度。

以常见的 R 螺纹为例，R1/2 表示的是公称直径为 1/2 英寸的圆锥管螺纹。

在实际应用中，圆锥管螺纹的尺寸会随着螺纹的位置而有所变化。

比如，在基准平面上，大径、中径和小径的尺寸都有明确的规定。

下面为您列出一份较为常见的管螺纹尺寸对照表：｜螺纹类型｜公称直径（英寸）｜每英寸牙数｜大径（mm）｜中径（mm）｜小径（mm）｜｜｜｜｜｜｜｜｜ G1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ G1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ G3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ G1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ G3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ G1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ R1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ R1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ R3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ R1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ R3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ R1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ NPT1/8 ｜ 1/8 ｜ 27 ｜ 10242 ｜ 9489 ｜ 8736 ｜｜ NPT1/4 ｜ 1/4 ｜ 18 ｜ 13616 ｜ 12487 ｜ 11358 ｜｜ NPT3/8 ｜ 3/8 ｜ 18 ｜ 17055 ｜ 15926 ｜ 14797 ｜｜ NPT1/2 ｜ 1/2 ｜ 14 ｜ 21223 ｜ 19772 ｜ 18321 ｜｜ NPT3/4 ｜ 3/4 ｜ 14 ｜ 26568 ｜ 25117 ｜ 23666 ｜｜ NPT1 ｜ 1 ｜ 115 ｜ 33228 ｜ 31461 ｜ 29694 ｜需要注意的是，以上表格中的尺寸数据仅供参考，实际应用中可能会因为制造精度、材料等因素而有所偏差。

55°圆柱管螺纹的型式和尺寸
1、密封管螺纹（R）
密封管螺纹不加填料或密封质就能防止渗漏。

用密封管螺纹内螺纹有圆锥、圆柱两种形式，外螺纹只有圆锥一种形式。

配合方式：英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥
/锥”配合螺纹。

?
标记：英制密封圆柱内螺纹的特征代号为：RP；
副。

2
注意：两种管螺纹部分规格的公差不同（密封管螺纹精度更高）。

非螺纹密封的圆柱内螺纹可以和用螺纹密封的圆锥外螺纹相连接，但非螺纹密封的圆柱外螺纹却不可以和用螺纹密封的圆锥内螺纹形成用螺纹密封的连接。

55度管螺纹尺寸55°圆柱管螺纹的型式和尺寸螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1底孔尺寸mmG 1/8 1/8"9.7280.907289.1478.5660.5818.7 G 1/4 1/4"13.157 1.3371912.30111.4450.85611.6 G 3/8 3/8"16.662 1.3371915.80614.950.85615 G 1/2 1/2"20.955 1.8141419.79318.631 1.16219 G 5/8 5/8"22.911 1.8141421.74920.587 1.16220.75 G 3/4 3/4"26.441 1.8141425.27924.117 1.16224.5 G 7/8 7/8"30.201 1.8141429.03927.877 1.16228 G 1 1"33.249 2.3091131.7730.291 1.47930.5 G 1 1/8 1 1/8"37.897 2.3091136.41834.939 1.47935 G 1 1/4 1 1/4"41.91 2.3091140.43138.952 1.47939.5 G 1 3/8 1 3/8" 44.323 2.3091142.84441.365 1.47941.5 G 1 1/2 1 1/2"47.803 2.3091146.32444.845 1.47945 G 1 3/4 1 3/4"53.746 2.3091152.26750.788 1.47951 G 2 2"59.614 2.3091158.13556.656 1.47957 G 2 1/4 2 1/4"65.71 2.3091164.23162.752 1.47963 G 2 1/2 2 1/2"75.184 2.3091173.70572.226 1.47972.5 G 2 3/4 2 3/4"81.534 2.3091180.05578.576 1.47979 G 3 3"87.884 2.3091186.40584.926 1.47985.G 3 1/4 3 1/4"93.98 2.3091192.50191.022 1.47991 G 3 1/2 3 1/2"100.33 2.3091198.35197.372 1.47997.75 G 3 3/4 3 3/4"106.68 2.30911105.201103.722 1.479104G 4 4"113.03 2.30911111.55110.072 1.479110.5 G 4 1/2 4 1/2"125.73 2.30911124.251122.772 1.479123G 55"138.43 2.30911136.951135.472 1.479136 G 5 1/2 5 1/2"151.13 2.30911149.651148.172 1.479148.5 G 6 6"163.83 2.30911162.351160.872 1.479161.555°圆锥管螺纹的型式和尺寸螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1圆弧尺寸r底孔尺寸mmR 1/16 1/16" 7.723 0.907 28 7.142 6.561 0.581 0.125 6.4R 1/8 1/8" 9.728 0.907 28 9.147 8.566 0.581 0.125 8.4R 1/4 1/4" 13.157 1.337 19 12.301 11.445 0.856 0.184 11.2R 3/8 3/8" 16.662 1.337 19 15.806 14.950 0.856 0.184 14.75 R 1/2 1/2" 20.955 1.814 14 19.793 18.631 1.162 0.249 18.25 R 3/4 3/4" 26.441 1.814 14 25.279 24.117 1.162 0.249 23.75R 1 1" 33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4" 41.910 2.309 11 40.431 38.952 1.479 0.317 38.5 R 1 1/2 1 1/2" 47.803 2.309 11 46.324 44.845 1.479 0.317 44.5 R 2 2" 59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2" 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3" 87.884 2.309 11 86.405 84.926 1.479 0.317 85.5R 4 4" 113.030 2.309 11 111.551 110.072 1.479 0.317 110.5R 5 5" 138.430 2.309 11 136.951 135.472 1.479 0.317 136R 6 6" 163.830 2.309 11 162.351 160.872 1.479 0.317 161.51、密封管螺纹（R）密封管螺纹不加填料或密封质就能防止渗漏。

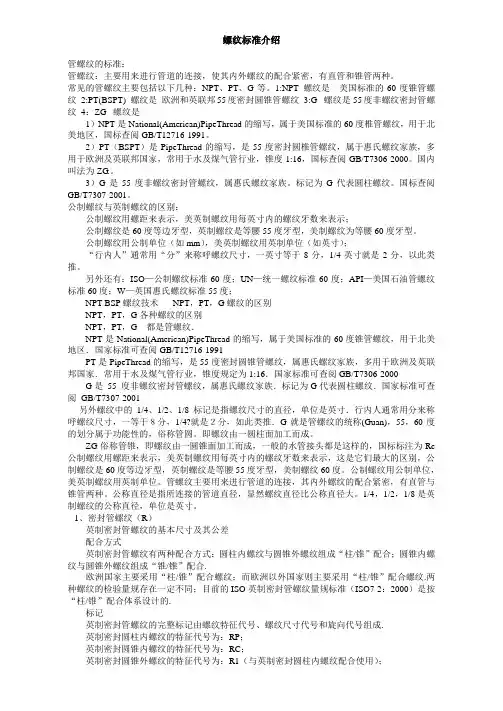

螺纹标准介绍管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1:NPT 螺纹是美国标准的60度锥管螺纹2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹3:G 螺纹是 55度非螺纹密封管螺纹4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000 G是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

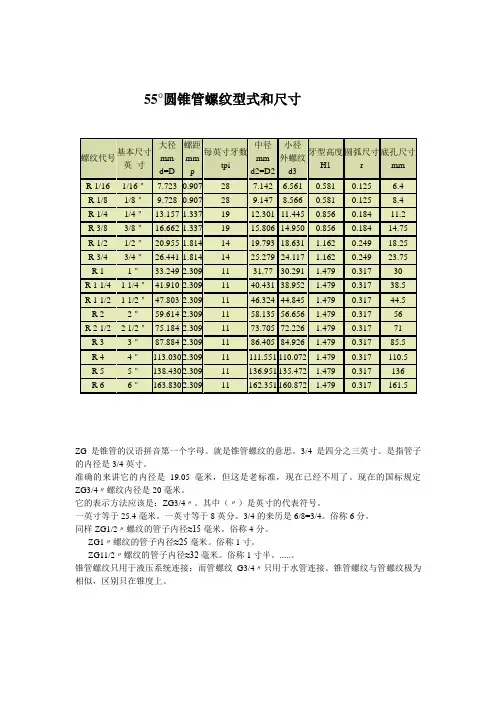

5°圆锥管螺纹(BSPT)螺纹代号基本尺寸英寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1圆弧尺寸r底孔尺寸mmR 1/16 1/16" 7.723 0.907 28 7.142 6.561 0.581 0.125 6.4 R 1/8 1/8" 9.728 0.907 28 9.147 8.566 0.581 0.125 8.4 R 1/4 1/4" 13.157 1.337 19 12.301 11.445 0.856 0.184 11.2 R 3/8 3/8" 16.662 1.337 19 15.806 14.950 0.856 0.184 14.75 R 1/2 1/2" 20.955 1.814 14 19.793 18.631 1.162 0.249 18.25 R 3/4 3/4" 26.441 1.814 14 25.279 24.117 1.162 0.249 23.75 R 1 1" 33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4" 41.910 2.309 11 40.431 38.952 1.479 0.317 38.5 R 1 1/2 1 1/2" 47.803 2.309 11 46.324 44.845 1.479 0.317 44.5 R 2 2" 59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2" 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3" 87.884 2.309 11 86.405 84.926 1.479 0.317 85.5 R 4 4" 113.030 2.309 11 111.551 110.072 1.479 0.317 110.5 R 5 5" 138.430 2.309 11 136.951 135.472 1.479 0.317 136 R 6 6" 163.830 2.309 11 162.351 160.872 1.479 0.317 161.5管螺纹尺寸表55°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱 (BSPP/BSPF)螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1底孔尺寸mm1/8 1/8"9.7280.907289.1478.5660.5818.7 1/4 1/4"13.157 1.3371912.30111.4450.85611.6 3/8 3/8"16.662 1.3371915.80614.950.85615 1/2 1/2"20.955 1.8141419.79318.631 1.1621955度圆锥管螺纹的实际加工尺寸55°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱 (BSPP/BSPF)螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1底孔尺寸mmG 1/8 1/8"9.7280.907289.1478.5660.5818.7 G 1/4 1/4"13.1571.3371912.30111.4450.85611.6 G 3/8 3/8"16.6621.3371915.80614.950.85615 G 1/2 1/2"20.9551.8141419.79318.631 1.16219 G 5/8 5/8"22.9111.8141421.74920.587 1.16220.75 G 3/4 3/4"26.4411.8141425.27924.117 1.16224.5 G 7/8 7/8"30.2011.8141429.03927.877 1.16228 G 1 1"33.2492.3091131.7730.291 1.47930.5 G 1 1/8 1 1/8"37.8972.3091136.41834.939 1.47935 G 1 1/4 1 1/4"41.912.3091140.43138.952 1.47939.5 G 1 3/8 1 3/8" 44.3232.3091142.84441.365 1.47941.5 G 1 1/2 1 1/2"47.8032.3091146.32444.845 1.47945 G 1 3/4 1 3/4"53.7462.3091152.26750.788 1.47951 G 2 2"59.6142.3091158.13556.656 1.47957 G 2 1/4 2 1/4"65.712.3091164.23162.752 1.47963 G 2 1/2 2 1/2"75.1842.3091173.70572.226 1.47972.5 G 2 3/4 2 3/4"81.5342.3091180.05578.576 1.47979 G 3 3"87.8842.3091186.40584.926 1.47985.G 3 1/4 3 1/4"93.982.3091192.50191.022 1.47991 G 3 1/2 3 1/2"100.332.3091198.35197.372 1.47997.75G 3 3/4 3 3/4"106.682.30911105.201103.722 1.479104 G 4 4"113.032.30911111.55110.072 1.479110.5 G 4 1/2 4 1/2"125.732.30911124.251122.772 1.479123 G 55"138.432.30911136.951135.472 1.479136 G 5 1/2 5 1/2"151.132.30911149.651148.172 1.479148.5 G 6 6"163.832.30911162.351160.872 1.479161.5。

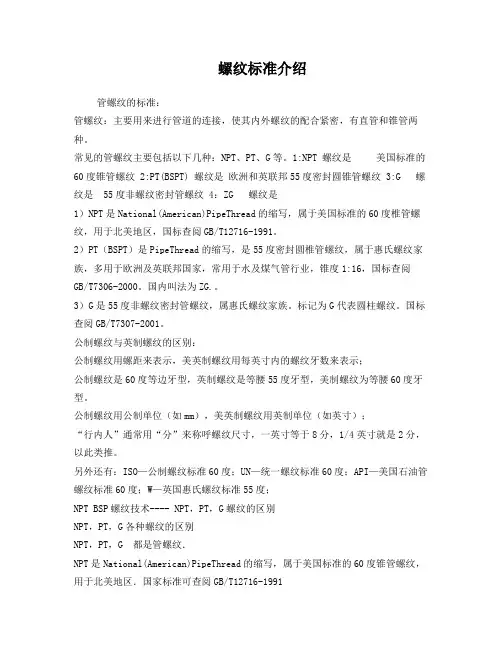

螺纹标准介绍管螺纹的标准：管螺纹：主要用来进行管道的连接，使其外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1:NPT 螺纹是美国标准的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹 3:G 螺纹是 55度非螺纹密封管螺纹 4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

螺纹标准介绍管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1:NPT 螺纹是美国标准的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹 3:G 螺纹是55度非螺纹密封管螺纹 4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

⌝3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于8分，1/4 ?就是2分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

螺纹标准介绍管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1:NPT 螺纹是美国标准的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹 3:G 螺纹是 55度非螺纹密封管螺纹 4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
