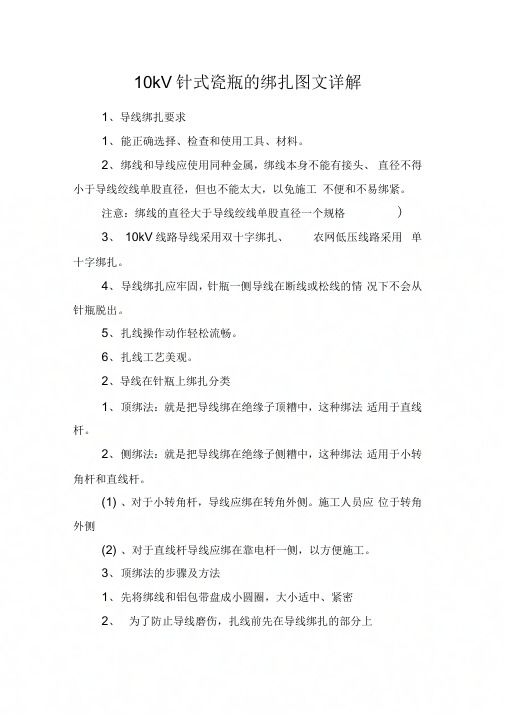

10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。

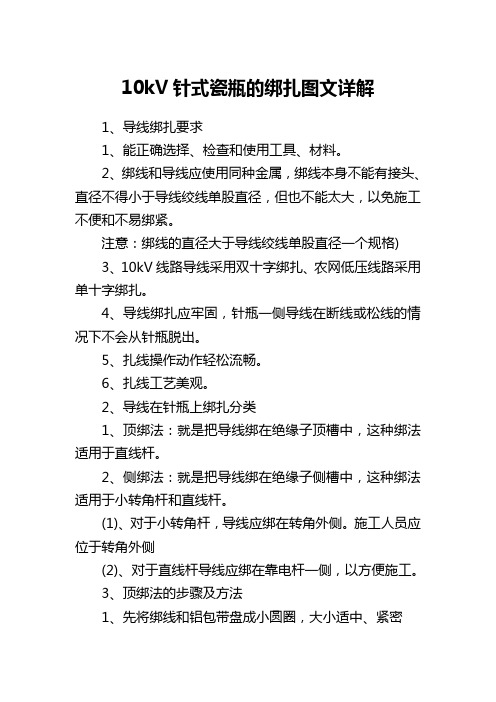

10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
10kV 针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV 线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2) 、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，（从绝缘子中间起始缠绕）其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250 ㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉第三步：将扎线盘起的一端按逆时针方向围绕针瓶侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽（顺时针方向）到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈第五步：将扎线盘起的一端沿针瓶侧颈槽（顺时针方向）到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
导线的绑扎固定架空配电线路的导线，在针式及蝶式绝缘子上的固定，普遍采用绑线缠绕法。
1.针式瓷瓶顶槽绑扎法。
（1）把导线嵌入瓷瓶顶部线槽中，并在导线左边近瓷瓶处用短扎线绕上三圈，然后放在左侧，待与长左线相绞。
（2）接着把长扎线按顺时针方向，从瓷瓶顶槽外侧绕到导线右边下侧，并在左侧导线上缠绕三圈。
（3）然后再按顺时针方向围绕瓷瓶颈槽内侧（即前面）到导线左边下侧，并在左侧导线缠绕三圈（在原三圈扎线的左侧）。
（4）然后再围绕瓶颈颈槽外侧顺时针到导线右边下侧，继续缠绕导线三圈（也排列在原三圈右侧）。
（5）把扎线围绕瓷瓶颈槽内侧顺时针到导线左边下侧，并斜压在顶槽中导线，继续扎到导线右边下侧。
（6）接着从导线右边下侧按逆时针方向围绕瓷瓶颈槽到左边导线下侧。
（7）然后把扎线从导线左边下侧斜压在顶槽中导线，使顶槽中导线被扎线压成“X”状。
（8）最后将扎线从导线右边下侧，按顺时针方向围绕瓷瓶颈槽，到扎线的另一端，相交于瓷瓶中间。
并在缠绕六圈后减去余端。
2.针式瓷瓶颈槽绑扎法。
（1）把绑线盘成一个圆盘，在绑线的一段留出一个短头，起长度为250MM左右，用绑线的短头在绝缘子左侧的导线上绑三圈（导线在瓷瓶的背面，即外侧），方向呈向导线外侧（经导线上方绕向导线内侧，然后放在左侧，待与长绑线相绞）。
（2）用盘起来的绑线向绝缘子脖颈内侧（即瓷瓶的前面）绕过，绕到绝缘子左侧导线上并绑三圈（呈逆时针），方向是向导线下方绕到导线外侧，再到导线上方。
（3）用盘起来的绑线，从绝缘子脖颈内侧绕回到绝缘子左侧导线上，并绑三圈（顺时针），方向是至导线下方经过外侧绕到导线上方（此时左侧导线上已有六圈），然后再经过绝缘子脖颈内侧回到绝缘子右侧导线上（逆时针），再绑三圈，方向是从导线的下方经外侧绕到导线上方（此时右侧导线上已绑有六圈）。
（4）用盘起来的绑线向绝缘子脖颈内侧绕过，绕到绝缘子左侧导线下方（顺时针），并向绝缘子左侧导线外侧，经导线下方绕到右侧导线的上方（顺时针）。

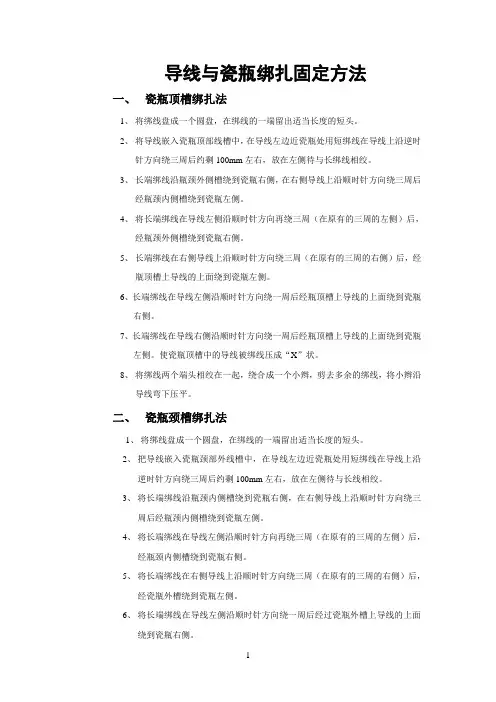

导线与瓷瓶绑扎固定方法一、瓷瓶顶槽绑扎法1、将绑线盘成一个圆盘，在绑线的一端留出适当长度的短头。
2、将导线嵌入瓷瓶顶部线槽中，在导线左边近瓷瓶处用短绑线在导线上沿逆时针方向绕三周后约剩100mm左右，放在左侧待与长绑线相绞。
3、长端绑线沿瓶颈外侧槽绕到瓷瓶右侧，在右侧导线上沿顺时针方向绕三周后经瓶颈内侧槽绕到瓷瓶左侧。
4、将长端绑线在导线左侧沿顺时针方向再绕三周（在原有的三周的左侧）后，经瓶颈外侧槽绕到瓷瓶右侧。
5、长端绑线在右侧导线上沿顺时针方向绕三周（在原有的三周的右侧）后，经瓶顶槽上导线的上面绕到瓷瓶左侧。
6、长端绑线在导线左侧沿顺时针方向绕一周后经瓶顶槽上导线的上面绕到瓷瓶右侧。
7、长端绑线在导线右侧沿顺时针方向绕一周后经瓶顶槽上导线的上面绕到瓷瓶左侧。
使瓷瓶顶槽中的导线被绑线压成“X”状。
8、将绑线两个端头相绞在一起，绕合成一个小辫，剪去多余的绑线，将小辫沿导线弯下压平。
二、瓷瓶颈槽绑扎法1、将绑线盘成一个圆盘，在绑线的一端留出适当长度的短头。
2、把导线嵌入瓷瓶颈部外线槽中，在导线左边近瓷瓶处用短绑线在导线上沿逆时针方向绕三周后约剩100mm左右，放在左侧待与长线相绞。
3、将长端绑线沿瓶颈内侧槽绕到瓷瓶右侧，在右侧导线上沿顺时针方向绕三周后经瓶颈内侧槽绕到瓷瓶左侧。
4、将长端绑线在导线左侧沿顺时针方向再绕三周（在原有的三周的左侧）后，经瓶颈内侧槽绕到瓷瓶右侧。
5、将长端绑线在右侧导线上沿顺时针方向绕三周（在原有的三周的右侧）后，经瓷瓶外槽绕到瓷瓶左侧。
6、将长端绑线在导线左侧沿顺时针方向绕一周后经过瓷瓶外槽上导线的上面绕到瓷瓶右侧。
7、将长端绑线在导线右侧沿顺时针方向绕一周后经过瓷瓶外槽上导线的上面绕到瓷瓶中间，使瓷瓶外槽中的导线被绑线压成“X”状。
9、最后将放在左侧待与长线相绞的绑线头与剩余的绑线在瓷瓶外侧中间相绞在一起，绕合成一个小辫，剪去多余的绑线，将小辫沿瓷瓶槽弯下压平。
三、导线终端杆蝶式瓷瓶上的绑扎法。
10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
