第六章设计图样的绘制6.1设计表现图（2课时）电教组一、教材内容分析1.教材的地位和作用本节内容是《技术与设计1》第六章第一节内容。
主要讲述技术语言的种类与应用、草图的绘制、透视效果图的识读和正等轴测图。
通过学习本节内容，学生将能够理解设计图在技术设计中的重要作用，它具有言简意赅和通俗直观两大特性，它能把用语言和文字无法表述清楚的产品用图形的形式表达出来，让人看后一目了然。
因此学生在设计的过程中要习惯使用图形，本节内容草图和正等轴测图的绘制，就是讲述图形绘制的基本原理和方法，通过学习学生就能在设计中方便地使用图形来表达设计的产品；通过学习透视效果图，可使学生学会在图上着色，了解产品的内部结构、产品的空间体量关系和色彩装饰效果。
2.教材重点：产品的草图和正等轴测图的画法。
二、教学对象分析学生平时解决问题时习惯采用文字或口头语言表述，对于身边经常碰到的技术语言并不注意，在某些特殊的场合，有时应用文字和口头语言表示问题非常不便，而应用技术语言就方便了，教师在讲解时应与学生对各种技术语言共同讨论，并对各种技术语言举例说明，分类归纳，并说明其各使用优点。
高一学生在《立体几何》中已学过三视图和斜二测图的画法，对图形的画法和投影原理有了一定的了解，学生也具备了一定的空间观念，但学生对正等测的画法一无所知，因此教师在讲解时主要讲述正等测轴的位置、轴向变位系数以及曲面体画法。
特别要讲清圆的正等测图的画法，因为它的画法与斜二测不同，斜二测采用坐标法，正等测常采用四心法，学生一定要掌握。
三、教学目标知识与技能：1.了解技术语言的种类及其应用，能用恰当的方式与他人交流设计想法和成果。
2.能绘制草图表达设计意图。
3.能识读效果图。
4.掌握正等轴测图的画法。
过程与方法：学生学会多角度地思考问题，发展思维能力。
情感态度与价值观：培养对技术语言的兴趣，提高审美情趣。
四、教学策略1.通过案例分析，组织讨论，理解技术语言的使用场合和使用优点。

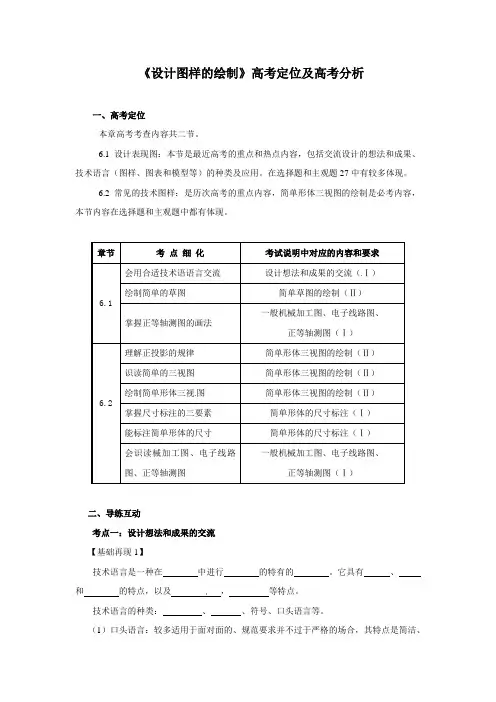

《设计图样的绘制》高考定位及高考分析一、高考定位本章高考考查内容共二节。
6.1 设计表现图：本节是最近高考的重点和热点内容，包括交流设计的想法和成果、技术语言（图样、图表和模型等）的种类及应用。
在选择题和主观题27中有较多体现。
6.2 常见的技术图样：是历次高考的重点内容，简单形体三视图的绘制是必考内容，本节内容在选择题和主观题中都有体现。
章节考点细化考试说明中对应的内容和要求6.1 会用合适技术语语言交流设计想法和成果的交流（Ⅰ）绘制简单的草图简单草图的绘制（Ⅱ）掌握正等轴测图的画法一般机械加工图、电子线路图、正等轴测图（Ⅰ）6.2 理解正投影的规律简单形体三视图的绘制（Ⅱ）识读简单的三视图简单形体三视图的绘制（Ⅱ）绘制简单形体三视图简单形体三视图的绘制（Ⅱ）掌握尺寸标注的三要素简单形体的尺寸标注（Ⅰ）能标注简单形体的尺寸简单形体的尺寸标注（Ⅰ）会识读械加工图、电子线路图、正等轴测图一般机械加工图、电子线路图、正等轴测图（Ⅰ）二、导练互动考点一：设计想法和成果的交流【基础再现1】技术语言是一种在中进行的特有的。
它具有、和的特点，以及，等特点。
技术语言的种类：、、符号、口头语言等。
（1）口头语言：较多适用于面对面的、规范要求并不过于严格的场合，其特点是简洁、方便。
（2）图表：包括相关的表格、草图、效果图等。
图表是表达设计思想的一种十分有效的手段。
文本、图表之类的交流方式相对比较正式，适用于具体有一定技术要求的交流，其特点是较为规范，可以反复查阅、核对。
（3）技术图样：是采用某种规范形式将设计用图样的形式表达出来的一种设计交流的语言。
具有直观性、高效性、准确性和永久性。
说明和陈述比较详细。
（4）模型：具有感性、直观的特点，容易吸引观众或读者的注意，并使人更容易把握技术的特征，是最具有技术特征的一种表达方式（5）计算机演示、网页：是各组成部分和运作一目了然，比较生动、形象，其中网页的方式还具有交流时间灵活、开放性强等特点。
2019-2020年高中通用技术 6.1设计表现图教案苏教版必修1教学目标知识与技能：1.了解技术语言的种类及其应用；能用恰当的方式与他人交流设计想法和成果；2.能绘制草图来表达设计意图；3.能识读效果图；4.学习并掌握形体的正等轴测图的画法。
过程与方法：经历观绘制设计图形过程，体验从设计构思转化为设计语言的过程；情感、态度和价值观：领略设计的绘图的重要性，体验技术语言的魅力。
教学重点能绘制草图来表达设计意图；学习并掌握形体的正等轴测图的画法。
教学难点能绘制草图来表达设计意图；学习并掌握形体的正等轴测图的画法。
教学过程引入设问引入：什么是语言？语言的作用是什么？回答：语言使得人类可以相会交流。
教师：对，不同领域有着各自的语言，例如音乐领域的音符，曲子，绘画领域的色彩，明暗，计算机领域的程序等等，那么在我们技术领域也有属于我们自己的语言。
新课教学一、技术语言的种类和应用1. 什么是技术语言？技术语言是一种在技术活动中进行信息交流的特有的语言形式。
2. 技术语言有什么特征？言简意赅、通俗直观。
3. 技术语言的种类，分别大量的图片说明技术语言的种类，分别是：图样、图表、模型、符号以及其他。
重点让学生明白各种技术语言分别在生活的什么地方。
二、草图的绘制1. 设计表现的基础讲解这一过程主要通过动手实践的方法，课件主要以设问的方式给出，学生结合课件上的问题找出答案，并通过实践作图，掌握画草图的方法。
课件的问题：a 徒手绘图分几步？b 网格法徒手画的动作要领？c 基本图形怎么画？d 直线与曲线的连接怎么画？2.草图的分类草图也叫方案草图或设计速写。
根据所处的设计阶段的不同，草图可分为构思草图和设计草图。
设问：构思草图是什么？设计草图是什么？3.草图绘制的步骤从感性认识上升到理性的认识，用文字的方法把草图的绘制表达出来。
种类举例图样机械加工图、建筑施工图、装潢布线图、电子电路图图表零件规格表、设计草图、设计效果图模型车模、房模、航模符号交通管理符号、公共场所使用的符号三、透视效果图的识读设问：与草图相比，效果图有什么优点？在识读时要注意什么？四、正等轴测图首先介绍什么是正等轴测图，并通过书本上的两个例子说明正等轴测图的作图方法，最后让学生动手实践做一正等轴测图。
![设计表现图汇总[1]](https://uimg.taocdn.com/e1b1d257bceb19e8b9f6ba3c.webp)
6.1 设计表现图教学目标1、知识与技能(1)了解技术语言的种类及其应用，能用恰当的方式与他人交流设计想法和成果。
(2)能绘制草图来表达设计意图。
(3)能识读效果图。
(4)了解基本几何体的正等轴测图的画法。
会综合应用不同种类的技术语言来表达和交流自己的设计思想。
2、过程与方法(1)通过分析、识读建筑效果图等教材中的技术图表，培养学生的技术交流能力和想象力。
(2)构思新产品，并画出其草图，掌握绘制草图的方法。
(3)以日常接触的技术语言为载体导入新课，课堂中经历观绘制设计图形过程，体验从设计构思转化为设计语言的过程；提高锻炼学生思维能力、动手能力。
3、情感态度与价值观(1)养成绿色节俭的生活观念(2)懂得DIY，让自己的生活活得更加有个性，更加丰富多彩(3)领略设计的绘图的重要性，体验技术语言的魅力。
培养对技术语言的兴趣，提高审美情趣。
教学重点和难点教学重点：(1)提高识读技术图样的能力；草图的绘制。
(2)掌握技术语言的含义、种类和用途，能绘制产品的草图，掌握形体的正等轴测图的画法。
教学难点：(1)准确、简洁地绘制技术草图。
(2)能绘制草图来表达设计意图；基本几何体的正等轴测图的画法。
教学策略教师讲解、小组探究、实物、多媒体图片、课堂上的多种形式的师生互动等。
教学流程②符号标志日常生活中我们会见到许多交通标志和管理标志，他们都表示特殊的含义，让我们生活更便利和安全。
（展示图片）教师：你认识下面这些常见符号么？禁止行驶禁止非机动车辆通行禁止掉头残疾人设施学习新知。
讲授生活中的技术语言，学生可能不是十分了解这些交通信号标识，这样可以增加学生的知识面，开阔学生的视野，对学生的实际生活很有帮助。
安全出口停车处禁止携带宠物注意③图样下面我们来看看几种常见的技术图样（课件展示）（1）机械加工图（2）建筑施工图（3）电子电路图（4）网络布线图（大屏幕展示）图样这种技术语言有什学生在教师的引导下回答问题。
进一步让学生理解图样的技术语言的特点。
第六章设计图样的绘制第一节设计表现图教材分析本节课是苏教版第六章——设计表现图的内容。
本章教学内容，从标题和安排顺序看，是为设计方案制定过程中绘制设计图样服务的。
但是，从整个技术课程的教学目的来看，本章的教学内容，是培养学生技术素养十分重要的平台。
通过本节内容的学习，学生应掌握技术语言的种类和应用，掌握生活中常用的一些技术语言。
通过本节课的教学，侧重培养了学生识别及认识技术语言的能力，这种能力的培养对于学生的生活甚至今后的工作有重要意义。
学情分析高中会考性质为通过性考试，对学生要求不是很高。
我校为市二级学校，大部分学生起点较低。
我任教班级的学生对技术语言的认知程度可以说是参差不齐，但学生的思维活跃，想象力丰富、学习欲望强。
教师的理论为指导能够增加学生学习情趣，跨学科知识的应用提高学生的技术素养，将非智力因素转化为学习的有效资源，对于提高学生的技术素养有深远的教学意义。
教学目标1.知识与技能了解技术语言的种类及其应用；2.过程与方法能积极参加各种各样的技术语言的分析过程，懂得各种技术语言的特点；3.情感、态度与价值观领略技术语言的重要性，体验技术语言的魅力，培养对技术语言的兴趣；重点难点1.教学重点掌握技术语言的含义、种类和用途；2.教学难点能了解技术语言的分类；课型课时1.课型：新授课2.课时：1课时教学方法和手段1.教学方法：讲授法演示法任务驱动法引导法2.教学手段：PPT 课本教学思路1.通过案例分析，组织讨论，理解技术语言的使用场合和使用优点。
2.通过图片展示，让学生学会分辨技术语言的种类教学过程（一）新课引入：教师：什么是语言？语言的作用是什么？（学生思考讨论）用PPT播放一组交通路口经红绿灯图片，提问学生，这表示什么意思？（学生回答）教师：“红绿灯就是交通部门和司机、行人之间交流表达的工具，那它有没有语言的功能？”（学生回答）教师：“红绿灯就是交通管理部门和司机们交流和表达的工具。
显然，它也具有语言的功能。
《设计表现图》教学设计一、教材处理本课是江苏教育出版社通用技术必修模块《技术与设计1》第六章《设计图样的绘制》第一节的内容。
教材第一部分从概念上介绍技术语言及分类，然后介绍几种常见技术语言的特征及适用范围，教学上可补充一些生活中的事例使学生感受到技术图样的重要性，比如后续课程的电子电路图；第二部分介绍草图的绘制，占了近4页的篇幅，这是本节的重点，课堂上有必要让学生进行草图绘制练习。
第三部分“透视图的识读”比较简单，学生有美术基础自己能看懂，教师不宜多讲；第四部分是“正等轴测图”，因而在实际选考中三视图没有出现轴测图，需要学生有一定的想象力和对轴测图的基本的画法，又因而简单的草图可以以轴测图的形式出现，所以草图与轴测图相结合，进行轴测草图的绘制学习与训练。
二、学情分析学生在生活中时常会遇到一些不了解的技术语言、技术图样，因此教学上应多举例、多展示一些学生感兴趣的图例(如建筑效果图)，使他们意识到正确使用技术图样的重要性，同时提高他们掌握技术知识的宽度和广度。
学生已系统地学习了技术设计的主要环节，而在实际生活场景中，比如售楼处就需要进行技术的交流。
但如何理解设计者的设计思想或者将自己的设计思想用恰当的方式表达出来与他人交流，我们学生还有些困难，因此本课要加强技术语言及草图绘制的学习。
学生在初中美术课上已经学过透视图的画法，况且该班为刚成立的美术班特色班，即使没有美术功底，至少会有浓厚的兴趣，这有利于本节技术草图的学习。
三、设计思想本章对应的课标：了解技术语言的种类及其应用，能识读一般的机械加工图、线路图、效果图等常见的技术图样，能绘制草图和简单的三视图。
教学应围绕技术为满足人的需求而生，技术语言的产生、规范也源于人们在技术活动中表达与交流的需要这一主线展开，引导学生融入技术世界，避免单纯地就技术语言来讲技术语言、避免照本宣科造成课堂教学枯燥乏味。
在时间分配方面要保证有10分钟的时间让学生练习技术草图的绘制，并提醒学生不要把草图画成素描，画出物体的轮廓和主要特征即可。
第六章第一节设计表现图一、设计思路本节课分三个课时，本教学设计为第二课时。
第一课时学生一方面对课本上“技术语言的种类和应用”进行自学，另一方面让学生学习徒手作图，体验徒手作图的技巧和规范作图。
在第一课时的基础上，本节课第一部分，检查学生对技术语言的概念、特征及分类方式的掌握情况后，通过小组活动，交流探讨常见的技术语言在生活中的应用，同时用实例让学生迅速反应不同场合中应用恰当的技术语言；第二部分，让学生自学根据所处设计阶段的不同草图的分类，并通过图片来检查对不同草图类型的理解，再用幻灯片动画演示的方式，带领学生在掌握草图的基本画法的基础上，在设计的不同阶段，根据设计的需要，画出产品设计的草图，从而掌握草图绘制的一般步骤。
二、教学目标知识与能力：了解技术语言的种类及其应用，能用恰当的方式与他人交流；掌握用草图表达设计意图的绘制方法。
方法与途径：通过自主学习、举例分析、师生交流，是学生了解技术语言的种类及其应用，并能用恰当的方式与他人交流。
情感与评价：体会技术语言的重要性，初步培养学生能用恰当的方式与他人交流的习惯。
现代教学手段的运用：通过多媒体课件展示常见技术语言的应用及草图绘制的步骤。
三、教学重点与难点教学重点：技术语言的种类及应用；草图的绘制。
教学难点：草图的绘制。
四、教学准备教学课件。
五、教学过程旗语运动裁判手势等。
程序语言Pascal语言、C语言、C++、VB等。
其他语言口头、书面、影音、灯光、哨音、号音、喇叭、计算机演示、网络语言等。
马上行动：请说出适合以下技术活动所用的技术语言。
1.详细说明神州飞船的结构。
2. 指导学生对电路进行连接。
3.考场示意学生保持安静。
4.比较秦岭中学历年高考升学率。
5.提醒人禁止在加油站吸烟。
6.破解“熊猫烧香”病毒。
二、草图的绘制问题1：在众多常见的技术语言中图表里的草图是我们同学现阶段最常用的。
草图怎样分类？图片中的草图属于哪一种？图1图2个别学生提问回答。
