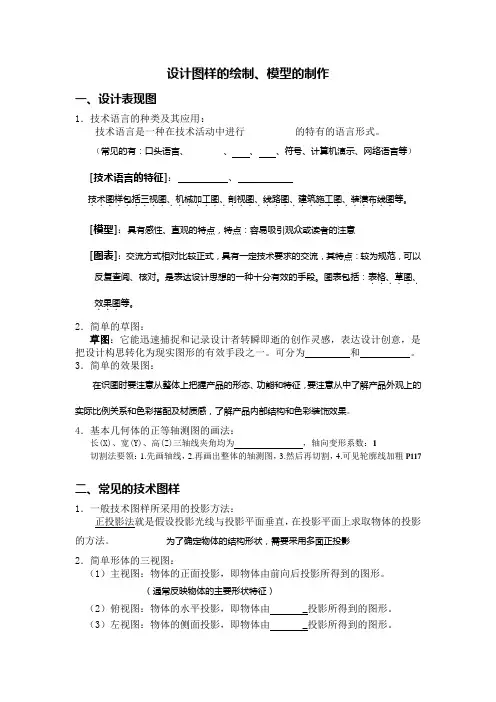

四技术图样的绘制模型的制作复习学案
设计图样的绘制、模型的制作一、设计表现图1．技术语言的种类及其应用：技术语言是一种在技术活动中进行__________的特有的语言形式。
（常见的有：口头语言、________、 、 、符号、计算机演示、网络语言等）[技术语言的特征]： 、技术图样包括三视图、机械加工图、剖视图、线路图．．．．．．．．．．．．．．．．．．．．．．．、建筑施工图、装潢布线图．．．．．．．．．．．．等。
[模型]：具有感性、直观的特点，特点：容易吸引观众或读者的注意[图表]：交流方式相对比较正式，具有一定技术要求的交流，其特点：较为规范，可以反复查阅、核对。
是表达设计思想的一种十分有效的手段。
图表包括：表格．．、草图、．．．．效果图．．．等。
2．简单的草图：草图：它能迅速捕捉和记录设计者转瞬即逝的创作灵感，表达设计创意，是把设计构思转化为现实图形的有效手段之一。
可分为 和 。
3．简单的效果图：在识图时要注意从整体上把握产品的形态、功能和特征，要注意从中了解产品外观上的实际比例关系和色彩搭配及材质感，了解产品内部结构和色彩装饰效果。
4．基本几何体的正等轴测图的画法：长(X)、宽(Y)、高(Z)三轴线夹角均为 ，轴向变形系数：1切割法要领：1.先画轴线，2.再画出整体的轴测图，3.然后再切割，4.可见轮廓线加粗P117二、常见的技术图样1．一般技术图样所采用的投影方法：正投影法就是假设投影光线与投影平面垂直，在投影平面上求取物体的投影的方法。
为了确定物体的结构形状，需要采用多面正投影2．简单形体的三视图：（1）主视图：物体的正面投影，即物体由前向后投影所得到的图形。
（通常反映物体的主要形状特征）（2）俯视图：物体的水平投影，即物体由_投影所得到的图形。
（3）左视图：物体的侧面投影，即物体由 _投影所得到的图形。
三视图投影规律：主视图反映物体的长和高，俯视图反映物体的__________，左视图反映物体的___________。

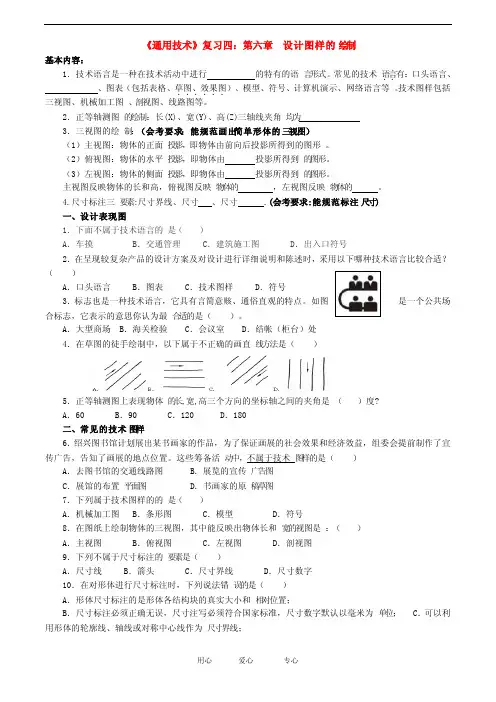

通用技术主题6(练习册扫描)
通用技术主题6(练习册扫描)主题6 设计图样的绘制一、设计表现图知识梳理1．技术语言的种类及其应用(1)技术语言是一种在技术活动中进行信息交流特有的语言形式。
（常见有：图样、图表、模型等）(2)按照专业类型来分：计算机程序语言、工程图学语言等。
(3)依照人的感觉类型的不同来分：视觉语言、听觉语言和触觉语言等；据人的视觉形式的不同来分：有图形符号语言、文字符号语言等。
2．技术语言的特征：言简意赅、通俗直观。
3．常见的技术语言(1)口头语言：较多适用于面对面的、规范要求并不过于严格的场合，其特点是简洁、方便。
(2)技术图样：采用某种规范形式将设计用图样的形式表达出来。
特点：最具技术特征，易于把握。
呈现较复杂产品的设计方案及对设计进行详细说明陈述时，比较合适。
（克服了语言障碍，直接明了地进行表达与变流。
）(3)模型：具有感性、直观的特点，特点：容易吸引观众或读者的注意。
(4)图表：方式相对比较正式，具有一定技术要求的交流，其特点：较为规范，可以反复查阅、核对。
是表达设计思想的一种十分有效的手段。
图表包括：表格、草图、效果图等。
(5)计算机演示、网页：使技术活动各组成部分具体情况、结构和运作方式一目了然。
(6)网络语言：帮助人们实现远程设计交流的需要。
4．简单的草图(1)草图：也叫方案草图或设计速写，它能迅速捕捉和记录设计者转瞬即逝的创作灵感，表达设计创意，是把设计构思转化为现实图形的有效手段之一，可分为构思草图和设计草图。
(2)网格徒手画草图要领：与地面垂直的线垂直画，与地面平行的线按网格上的斜线画，同时以网格上的小格来确定物体的比例关系。
5．简单的效果图：在识图时要注意从整体上把握产品的形态、功能和特征，要注意从中了解产品外观上的实际比例关系和色彩搭配及材质感，了解产品内部结构和色彩装饰效果。
6．基本几何体的正等轴测图的画法(1)轴间角：120。
(2)切割法要领：①先画轴线，②再画出整体的轴测图，③然后再切割，④对可见轮廓线加粗。
苏教版高中通用技术必修1：一 设计表现图(1)

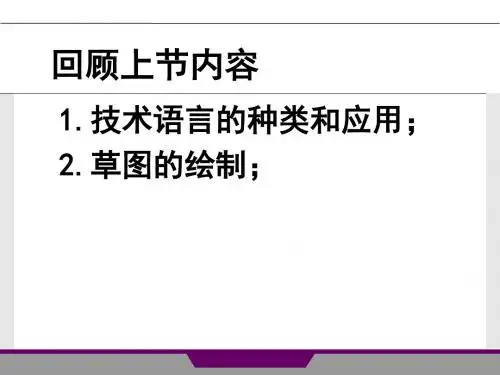

回顾上节内容
1.技术语言的种类和应用； 2.草图的绘制；
学生作业点评：
三、效果图的识读
透视效果图更能真实地 表现产品的式样、质地和空 间效果等。让人感觉更直观 明了，更利于了解产品的内 部结构和色彩效果。
通过产品效果图可以了解产品内部的结构
体 现 产画 品面 的所 空选 间择 体的 量视 关角 系能 。充
对于复杂的物体，可以根据其形状特点， 灵活运用叠加法、切割法、或是组合法等作图 方法进行绘制。
作业：
1、P119第2题
2、P119第3题
在正方体三个面分别绘制圆的正等轴测图。
Z
120°
120° O
X
120° Y
(a)
25
Z
O Y
X
(b)
25
Z
O Y
X
(c)
8
参照 P117使用切割法绘 制轴测图
圆的正等轴测图画法：
小结：
作正等轴测图的最基本的方法是坐标法。 对于切割法应认清切割前的主体形状，然
会确定切割位置。 叠加法首先应认清主体的基本形装，然后
明确在主体上叠加了哪些基本形体，以及相互 间位置关系。
组合法作图应先作叠加分析，然后再对形 体进行切割分析。
3、角尺A、B水平上移，利 用角尺A（30°）斜边从O 点引出X轴。 4、使用方法3作出Y轴。
5、擦除辅助线段；绘制箭 头；进行轴线标注。
正等轴测图绘制方法一
坐标法（例：作20×20×30立方体）
绘制步骤：
Z
1、作正等轴测轴，
根据形体尺寸在X轴
高
3长0
30
上画其长；在Y轴上
注意三画其角宽尺；在Z轴上画 的配合其高运。用
1.技术语言的种类和应用； 2.草图的绘制；
学生作业点评：
三、效果图的识读
透视效果图更能真实地 表现产品的式样、质地和空 间效果等。让人感觉更直观 明了，更利于了解产品的内 部结构和色彩效果。
通过产品效果图可以了解产品内部的结构
体 现 产画 品面 的所 空选 间择 体的 量视 关角 系能 。充
对于复杂的物体，可以根据其形状特点， 灵活运用叠加法、切割法、或是组合法等作图 方法进行绘制。
作业：
1、P119第2题
2、P119第3题
在正方体三个面分别绘制圆的正等轴测图。
Z
120°
120° O
X
120° Y
(a)
25
Z
O Y
X
(b)
25
Z
O Y
X
(c)
8
参照 P117使用切割法绘 制轴测图
圆的正等轴测图画法：
小结：
作正等轴测图的最基本的方法是坐标法。 对于切割法应认清切割前的主体形状，然
会确定切割位置。 叠加法首先应认清主体的基本形装，然后
明确在主体上叠加了哪些基本形体，以及相互 间位置关系。
组合法作图应先作叠加分析，然后再对形 体进行切割分析。
3、角尺A、B水平上移，利 用角尺A（30°）斜边从O 点引出X轴。 4、使用方法3作出Y轴。
5、擦除辅助线段；绘制箭 头；进行轴线标注。
正等轴测图绘制方法一
坐标法（例：作20×20×30立方体）
绘制步骤：
Z
1、作正等轴测轴，
根据形体尺寸在X轴
高
3长0
30
上画其长；在Y轴上
注意三画其角宽尺；在Z轴上画 的配合其高运。用
2020选考 通用技术 必修一 第六章 设计图样的绘制
第六章设计图样的绘制[考试标准]考试内容考试要求考试属性已考点设计表现图①技术语言的种类及其应用②简单的草图③简单的效果图④基本几何体的正等轴测图acaa必考＋加试2015年10月选考(第15题)2016年10月选考(第15题)常见的技术图样①一般技术图样所采用的投影方法②简单形体的三视图③一般的机械加工图aca必考＋加试2015年10月选考(第5题)2016年4月选考(第6、16题)2016年10月选考(第6、16题)2017年4月选考(第6、16题)2017年11月选考(第5、16题)2018年4月选考(第5、16题)一、设计表现图1.技术语言的种类及其应用(1)技术语言是一种在技术活动中进行信息交流的特有的语言形式。
技术活动的丰富性使得技术语言具有多样性。
(2)技术语言可以有不同的分类方法，按专业分类：计算机程序语言、工程图学语言等；按人的感觉类型不同来分：视觉语言、听觉语言、触觉语言等；按人的视觉形式的不同来分：图形符号语言、文字符号语言等。
(3)技术语言的特征：言简意赅、通俗直观。
(4)技术语言的应用①口头语言：在设计过程中，要不断的与设计伙伴进行语言交流，要交换各自的设计想法、对设计方案进行评价时口头语言是一种较好的交流语言，也是最常见的交流方式。
②技术图样：在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用技术图样比较合适。
③图表：包括表格、草图、效果图等，用以呈现设计的构思方案，激发灵感，对各种方案进行比较。
④计算机演示：使产品各部分的具体情况一目了然，并且可以呈现产品在使用或运行中的动作。
2.简单的草图(1)含义：草图也叫方案草图或设计速写，它能迅速捕捉和记录设计者转瞬即逝的创作灵感，表达设计创意，是把设计构思转化为现实图形的有效手段之一。
(2)草图的分类①构思草图：是对设计者在设计过程中产生的设计想法的记录，以具体图形的形式记录和描绘设计者头脑中的诸多想法。
②设计草图：是经过设计者整理、选择、修改和完善的草图，是一种正式的草图方案。
设计表现-透视图
视角与视距不同，照片里盘口所呈现的椭圆也不一样。
视角 产品通常都有一个最能体现其 造型和结构特征的角度，从这 个角度绘制能承载最多信息。
一个设计通常需要多个角度共同诠释，否则将遗漏许多必要信息，从而 造成理解的偏差。
视线透视 尽管鸟瞰透视能创造更加开阔的视野并且有利于获取物体更多的造型和 结构信息，但只有人的视觉角度与物体之间的透视关系才能更好地帮助 理解和把握物体的尺度和大小，这种以人的视角观察物体所形成的透视 关系叫做视线透视。
a比b长度要短，尽管视觉上b所标示的物体比a所标示的物体视距远，但 是它所呈现的面积更大。
a比b长度要短，尽管视觉上b所标示的物体比a所标示的物体视距远，但 是它所呈现的面积更大。
从图中可以看到，不同观察角度会让 同一平面上摆放的盘子呈现不同的感 觉，视角高的那组盘子的缩短效果比 较明显，盘子也看起来圆。
鸟瞰透视
极限透视 这幅图上的叉车看起来非常震撼，设计师选择极端的视角而产生了夸张的透视 效果。蛙眼透视的优点是是使物体看上去高大挺拔，富有强大的视觉冲击力。 此时，水平方向的平行结构线因受到极限关系的影响而在不远处相交形成灭点。
设计设计师运用极限透视和夸张的线条着重表现出箱子的强度和耐用特性。
当绘制较小物体时，大气透视可以增强其纵深感。
简化造型 为提高画图效率，设计师不得不对一些过于复杂的造型进行简化和概括， 其核心在于如何发现复杂外表现的基本结构特征。
Canon EOS 照相机可以被 简化为立方体与圆柱体的 组合，然后再组合形体中 加入一些小的细节修饰。
方与圆
练习： 1、正方体 A.随手画任意角度的正方体，保证其透视合理，形体准确，线条流畅； B.以该正方体为基础，画出其沿任意轴进行X度旋转的系列图像。 2、圆柱体 A.随手画任意角度的圆柱体，保证其透视合理，形体准确，线条流畅； B.以该圆柱体为基础，画出其沿任意轴进行X度旋转的系列图像。 注意事项： 1、徒手，勿借助作图工具； 2、勿用铅笔起底稿，力求一气呵成。
设计表现图汇总[1]
![设计表现图汇总[1]](https://img.taocdn.com/s1/m/e1b1d257bceb19e8b9f6ba3c.png)
的目的。
知识梳理
技术语言种类 图样 图表 模型 符号
适用范围及特点
呈现复杂产品的设计方案和对设计进行详细说明（规范、直 观、准确）
呈现构思方案、比较方案
一般用于建筑物、建筑群的表示。地理、军事上用的沙盘模 型等
在交通、广告上用的很多，在工程图纸上也有规定的标志、 符号来表示一些特殊的要求。
技术语言的种类
折线图、柱型图、设计草图、设计效果图 车模、房模、航模
交通管理符号、公共场所使用的符号
除了上面介绍的几种技术语言，你认为用手势传递信息的方法是技术语 言吗？
二.技术语言的种类 6、肢体语言
6、肢体语言
旗 语
6、肢体语言
7、声音
声音也是一种技术语言，如号音、汽笛、喇叭等在表达某些特殊信息时发出的声 音，如摩尔斯电码
资料二： 1912年4月，英国豪华邮轮“泰坦尼克号”在处女航时不幸与冰山相撞， 船上2208名乘客和船员中约有1500人丧生。最后在走投无路的情况下，船上的报务员杰 克·菲利普斯对另外一人说：“发送‘’求救信号，这是一种新的国际通用呼救信号，它可 能是我们最后的获救机会。 因此成为全球通用求救信号。
小李在设计院工作,公司安排他所在的小组设计一辆自行车,组长让每位组员把自己的设计 想法带到下周一的例会上讨论; 如果你是小李,你会为下周一的讨论准备些什么?
与此同时,小李在科技馆的朋友小王让他帮忙做一个向中学生介绍自行车的展览;如果你是小 李，你又会为展览准备些什么？
通过上面的例子你能否发现在技术活动中使用技术语言有什么要注意的地方？
价格 ４９５元 ５６５元 ２９５元 665元 ２０００元 ４９0元 365元 280元 ８８元 ８５元 ５３０元
4、图表
通常用于统计数据的表达。
知识梳理
技术语言种类 图样 图表 模型 符号
适用范围及特点
呈现复杂产品的设计方案和对设计进行详细说明（规范、直 观、准确）
呈现构思方案、比较方案
一般用于建筑物、建筑群的表示。地理、军事上用的沙盘模 型等
在交通、广告上用的很多，在工程图纸上也有规定的标志、 符号来表示一些特殊的要求。
技术语言的种类
折线图、柱型图、设计草图、设计效果图 车模、房模、航模
交通管理符号、公共场所使用的符号
除了上面介绍的几种技术语言，你认为用手势传递信息的方法是技术语 言吗？
二.技术语言的种类 6、肢体语言
6、肢体语言
旗 语
6、肢体语言
7、声音
声音也是一种技术语言，如号音、汽笛、喇叭等在表达某些特殊信息时发出的声 音，如摩尔斯电码
资料二： 1912年4月，英国豪华邮轮“泰坦尼克号”在处女航时不幸与冰山相撞， 船上2208名乘客和船员中约有1500人丧生。最后在走投无路的情况下，船上的报务员杰 克·菲利普斯对另外一人说：“发送‘’求救信号，这是一种新的国际通用呼救信号，它可 能是我们最后的获救机会。 因此成为全球通用求救信号。
小李在设计院工作,公司安排他所在的小组设计一辆自行车,组长让每位组员把自己的设计 想法带到下周一的例会上讨论; 如果你是小李,你会为下周一的讨论准备些什么?
与此同时,小李在科技馆的朋友小王让他帮忙做一个向中学生介绍自行车的展览;如果你是小 李，你又会为展览准备些什么？
通过上面的例子你能否发现在技术活动中使用技术语言有什么要注意的地方？
价格 ４９５元 ５６５元 ２９５元 665元 ２０００元 ４９0元 365元 280元 ８８元 ８５元 ５３０元
4、图表
通常用于统计数据的表达。
设计表现：1、2点透视画法
06
总结回顾与拓展延伸
关键知识点总结回顾
1点透视画法原理
在画面上确定一个消失点，所有平行于画面的线都汇聚于这一点， 形成强烈的空间感。
2点透视画法原理
在画面上确定两个消失点，分别位于视平线的两端，所有平行于画 面的线分别汇聚于这两个点，表现出更加丰富的空间效果。
透视画法的构图技巧
通过合理安排物体在画面中的位置和大小，运用近大远小、近实远虚 的透视规律，营造出具有深度和立体感的画面效果。
色彩搭配不协调影响空间氛围营造问题
确定主色调
在绘画前，要确定画面的主色调，这有助于营造统一和协调的色 彩氛围。
使用对比色
在绘画过程中，可以使用对比色来增强画面的层次感和立体感，但 要注意对比色的使用量和搭配方式。
调整色彩关系
如果发现色彩搭配不协调，可以通过调整色彩的明度、纯度和冷暖 关系来改善画面的色彩效果。
区别
一点透视简单易学，但表现力相对较弱；二点透视能够更真实地表现物 体的立体感和空间感，但绘制难度较大。在实际应用中，可以根据需要 选择适合的透视方法。
02
一点透视画法技巧与实践
确定视点和视平线位置
选择合适的视点
视点的选择决定了画面的透视效 果和空间感，通常选择位于物体 前方的视点，以获得较强的透视 感。
实例分析：二点透视在室内设计中运用
客厅设计
在客厅设计中，可以运用二点透视来表现空间的开阔感和层次感。例如，可以选择较低的视平线和较远的消失点， 以便更好地表现客厅的纵深感；同时，可以在画面上添加一些家具、装饰品等元素，以便更好地表现客厅的风格 和氛围。
卧室设计
在卧室设计中，可以运用二点透视来表现空间的舒适感和温馨感。例如，可以选择较高的视平线和较近的消失点， 以便更好地表现卧室的宽敞感和亲近感；同时，可以在画面上添加一些床品、窗帘等元素，以便更好地表现卧室 的舒适度和温馨度。
1设计表现图
第一节 设计表现图
言 得者 意所 面以 忘在 言意 ，
一、技术语言的种类和应用
1.什么是技术语言(Technical
Language)?
技术语言是一种在技术活动中进行信息 交流的特有的语言形式。
2.技术语言有什么特征？
言简意赅、通俗直观
一、技术语言的种类和应用
3.技术语言的种类
1）图样
机械加工图
3、透视效果图的识读
效果图更能真实地 表现产品的式样、材 质和空间效果。 从效果图上注意把 握产品的形态、功能 和特征，了解产品的 外观上的实际比例关 系和色彩搭配及材质 感。
透视效果图
透视图是以作画者的眼睛为中心作出的空间 物体在画面上的中心投影（而非平行投影）。它具 有将三维空间物体转换或便于表现到画面上的二维 图像的作用。 透视的种类：一点透视、二点透视、三点透视。
一、技术语言的种类和应用
(6)分类: 按专业类型分： 计算机程序语言、工程图学语言 按人的感觉分： 视觉语言、听觉语言、触觉语言 按人的视觉形式分： 图形符号语言、文字符号语言
一、技术语言的种类和应用
下面是一些交通符号,分别表示什么意思?
交通标志图
禁止通行 禁止带宠物
注意
停车
安全出口
3透视技法
二点透视
一点透视
三点透视
34
一点透视
物体的两组线，一组平行于画面，另一组水平线 垂直于画面，聚集于一个消失点，也称平行透视。 一点透视表现范围广，纵深感强，适合表现庄重、 严肃的室内空间。 一点透视 缺点是比较呆板，与真实效果有一定距离。
35
二点透视
二点透视
• 直观，真实的效果 • 视平线的高低 • 缺点是，角度选择不 好易产生变形
言 得者 意所 面以 忘在 言意 ，
一、技术语言的种类和应用
1.什么是技术语言(Technical
Language)?
技术语言是一种在技术活动中进行信息 交流的特有的语言形式。
2.技术语言有什么特征？
言简意赅、通俗直观
一、技术语言的种类和应用
3.技术语言的种类
1）图样
机械加工图
3、透视效果图的识读
效果图更能真实地 表现产品的式样、材 质和空间效果。 从效果图上注意把 握产品的形态、功能 和特征，了解产品的 外观上的实际比例关 系和色彩搭配及材质 感。
透视效果图
透视图是以作画者的眼睛为中心作出的空间 物体在画面上的中心投影（而非平行投影）。它具 有将三维空间物体转换或便于表现到画面上的二维 图像的作用。 透视的种类：一点透视、二点透视、三点透视。
一、技术语言的种类和应用
(6)分类: 按专业类型分： 计算机程序语言、工程图学语言 按人的感觉分： 视觉语言、听觉语言、触觉语言 按人的视觉形式分： 图形符号语言、文字符号语言
一、技术语言的种类和应用
下面是一些交通符号,分别表示什么意思?
交通标志图
禁止通行 禁止带宠物
注意
停车
安全出口
3透视技法
二点透视
一点透视
三点透视
34
一点透视
物体的两组线，一组平行于画面，另一组水平线 垂直于画面，聚集于一个消失点，也称平行透视。 一点透视表现范围广，纵深感强，适合表现庄重、 严肃的室内空间。 一点透视 缺点是比较呆板，与真实效果有一定距离。
35
二点透视
二点透视
• 直观，真实的效果 • 视平线的高低 • 缺点是，角度选择不 好易产生变形
苏教版(2019)高中通用技术必修一《技术与设计1》第五章第一节设计表现图-课件
口头语言
技术图样
采取某种规范形式将设计方案 用图样的形式表达出来
表格、文字和模型
实用 美观 创新 稳定 安全 环保 加工 成本 性 性 性 难易
方案A
方案B
方案C
方案D
在台灯项目设计方案交流中，你会用什么技术语言？
草图
思考 这两张图有什么区别？
构思草图
设计草图
——用于和自己交流
——用于和他人交流
• 怎么画？ • 画什么？
说一说 两张设计草图呈现了哪些内容？
立体的外观形状 组成部分
板材的厚度
整体尺寸
平面图形
立体图形
需要表达长、宽两个维度特征 需要表达长、宽、高三个维度特征
立体图形表达方式
1. 透视图
近大远小、近粗远细、 近疏远密……
2. 轴测图
实物中平行的线条，在轴 测图中相对应的线条也相 互平行
画图时，要保持均匀的力度和手的运行速度。
网格法徒手画
如果没有网格纸，长宽 高的方向该如何参考呢？
作图要领： ✓与地面垂直的线垂直画（表达物体的高），与地面平行的线
按网格上的斜线画（分别表达物体的长和宽）。
坐标轴只能是这一种角度么？
Z
O
X
120°
Y
Z1
X1 O 45° Y1
Z1 Y1
X1
45°
O
可折叠台灯
折叠后的造型 灯头，角度可调
转轴
空心，可放文具
时钟
开关 按钮
主要材质：木板
台灯设计草图的画图过程
Z
X
Y
台灯设计草图的画图过程
Z
X
Y
台灯设计草图的画图过程
Z
通用技术_设计表现图(PPT35页)
1
2
3
4
5
第一节 设计表现图
第一节 设计表现图
三、透视效果图的识读 效果图是一种还没有实现的构思，所以不是用
相机能够拍摄到的。
第一节 设计表现图
三、透视效果图的识读
与草图相比，效果图更能真实 地表现产品的式样、材质和空间 效果。
从效果图上注意把握产品的形 态、功能和特征，了解产品的外 观上的实际比例关系和色彩搭配 及材质感。
模型 图样 手势 图表 符号 计算机程序语言
第一节 设计表现图
二、草图的绘制（设计的表现基础）
（1）徒手绘图： 第一步：掌握正确的握笔姿势 第二步：徒手画线练习 第三步：提高对笔的控制能力 （2）网格徒手图： 要领：与地面垂直的线垂直画，与地 面平行的线按网格的斜线画，同时以 网格的小格来确定物体的比例。
图样：呈现复杂产品的设计方案和对设计进行详细说明。 （规范、直观、准确）
机械加工图 服装裁剪图
建筑施工图
汽车报警器电路图 奥运会会徽
第一节 设计表现图
一、技术语言的种类与应用（种类）
图表：通常用于统计数据的表达，构思方案的呈现。常见 的有表格、柱形坐标式图表、饼形图表等。
第一节 设计表现图
一、技术语言的种类与应用（种类）
模型：一般是用于建筑物、建筑群的表示。地理、军事上 用的沙盘模型也是属于模型式技术语言。
第一节 设计表现图
一、技术语言的种类与应用（种类）
符号、标志：公共场所使用，直观、明了。
安全出口
停车处
禁止携带宠物
禁止伸出窗外
第一节 设计表现图
一、技术语言的种类与应用（种类）
手势、旗语：在交通、航海方面用于指挥和交流、沟通。 哑语也是手势语言。可以统称为肢体语言。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章：设计图样的绘制
一、设计表现图
（一）教学内容分析
1 课程标准对本节学习内容的要求：在设计过程和设计完成后，能够用恰当的方式与他人交流设计想法和成果，并在交流中提炼出有价值的信息，能够了解技术语言的种类及其应用。
2 本节共分为两课时，这一节主要内容是：介绍技术语言及其种类和几种常见的技术语言（设
3 本节内容在课程中的地位和作用：“在设计的过程中，将设计的想法和成果用恰当的方式表达出来并与他人交流是设计中非常重要的组成部分，是成功完成设计过程的途径、方法保证。
”因此，这一节的内容在课程中有着非常重要的地位。
在经历了第三章对便携式小凳的设计过程的体验后，详细地介绍了将设计的想法和成果用恰当的方式表达出来并与他人交流的各种方式，进一步明确了对不同技术语言的理解使用。
本节内容对第六章内容形成了知识铺垫，学完这一节后，学生会很顺利地进入第二节技术图样的学习而不会感到突然和无所适从。
（二）学情分析
高二学生对生活常见的一些技术已有了一定的认识，只是不够明确这些内容就是技术语言，因此只需要教师引导配合大量案例结合学生讨论就可以起到很好的教学效果。
多年的美术课使大部分学生对常见物体的形体都能够作流畅而简单的描绘，但是对按设计在头脑中想象的形体进行表达还欠缺规范性，需要教师的示范引领以及学生在体验设计的过程中多次动手体会。
学生在高一《立体几何》中曾学习过斜二测图的画法，对平面几何图形水平放置后的画法基本能够掌握，简单的几何体也可以以立体图的形式表达清楚。
但是学生对正等轴测图的画法从未接触过，因此教师的示范与讲解在这一部分非常重要。
（三）教学目标
（一）知识与技能
1 了解技术语言的种类及其应用，能用恰当的方式与他人交流设计想法和成果。
2 掌握绘制草图的基本方法，能够规范地绘制出台灯的草图。
3 能识读效果图。
4 学习并掌握平面结构形体正等轴测图与圆的正等轴测图的画法。
（二）过程与方法
教师通过指导学生读照相机说明书，了解技术语言的应用。
学生在教师引导下，经历用草图与用正等轴测图来表达自己设计方案的过程，使学生能够初步掌握这两种技术语言，为今后与他人用恰当的语言进行技术交流打好基础。
（三）情感态度与价值观
让学生了解到技术语言的重要性，提高学生对技术问题的兴趣，培养学生的审美意识，以及培养学生认真严谨的科学态度。
（四）教学重点与难点
重点：草图的绘制、正等轴测图的画法
难点：正等轴测图的画法
（五）教学策略及手段
1．利用多媒体展示大量技术语言的案例，采取学生讨论与教师启发相结合的方式对技术语言的特点及其应用进行教学。
2．通过教师示范演示与学生亲历体会的方式带领学生学习草图的绘制方法与正等轴测图的画法。
（六）课前准备
教师搜集各种技术语言的相关案例。
学生找家用相机的说明书。
（七）教学过程
第二课时。
