普通单开道岔检查步骤详解(下)

普通单开道岔检查程序第一步：准备工作：1、填写“道岔检查记录簿”：站名、道岔编号、道岔型号、检查日期和检查人。

2、检查量具：道尺、支距尺、方尺、塞尺、钢尺、木折尺、弦绳、滑石、检查锤等。

（1）道尺、支距尺的合格日期是否在有效期内，如不合格需向考评员汇报，征得同意后，方可使用。

（2）道尺轨距检查方法：将道尺游标定在轨距“35”处，用钢卷尺丈量道尺是否偏差大于±1mm。

超过允许偏差时进行调整。

第二步：上道检查：1、选取工具：道尺、塞尺、木折尺、道岔检查记录簿等。

2、设置防护：报告考评员，上道作业，在防护员确认可以上道后进行上道检查。

3、在距道岔约30-50米处，站立目视道岔直外股的轨向，卧式目视其高低，如发现轨向或高低不良时，可记录在“轨向、高低及其他栏内”。

用弦绳测量轨向和高低。

4、检查道尺水平：选取水平较好处，正反道尺校正其水平是否误差大于±1mm，误差大于±1mm时，作调整。

第三步：17处轨距水平检查：按照先轨距、后水平的顺序逐处检查、记录。

检查轨距时，大于1435MM为“＋”，小于1435MM时为“－”；检查水平时，直股：以外股为标准股，曲股：以外股（上股）为标准股，标准股高时为“＋”，反之为“一”号。

注意：同时注意目测轨缝等有超限处所。

（1）尖轨前顺坡终点，在基本轨接头第1螺栓处。

（2）尖轨尖端处。

在距尖轨尖端50-100MM处。

（此处轨距加宽43，50-9道岔为15MM，即1450MM；43、50-12号10MM，即1445MM）。

（3）尖轨中。

在尖轨刨切终点处，即涂有轨距加宽的部位（此处轨距加43、50－9为9MM，即1444MM，43、50－12为7MM，即1442MM），此处不检查水平，检查完轨距应迅速将道尺拿起，记录，防止道岔在搬动时挤夹道尺，影响工作，损坏道尺。

（4）尖轨跟直股。

在第三螺栓处，即非在尖轨上，而在基本轨上，因为尖轨为移动。

此处轨距加宽4MM，即1439MM，水平在尖轨处有6MM的构造超高。

普通单开道岔检查一、普通单开道岔各部分轨距编号检查地点说明1 尖轨前顺坡终点S基2 尖轨尖端S尖3 尖轨中部S尖中4 尖轨跟端直股S跟直5 尖轨跟端曲股S跟曲导曲线起点处6 尖轨跟端后直股S直（前）距跟端1.5米7 导曲线前部S导曲（前）距导曲线起点3米8 导曲线中部S导曲（中）9 直股中部S直（中）10 直股后部S直（后）11 导曲线后部S导曲（后）距导曲线终点4米12 辙叉曲股前S叉曲（前）13 辙叉曲股中S叉曲（中）同时量查找间隔和护背距离14 辙叉曲股后S叉曲（后）15 辙叉直股后S叉直（后）16 辙叉直股中S叉直（中）同时量查找间隔和护背距离17 辙叉直股前S叉直（前）二、道岔上轨距加宽递减三、50kg/m钢轨12号单开道岔标记设置示意图菱形道岔检查方法菱形道岔的检查除普通单开道岔的检查内容要求除外，还必须检查前后锐角辙叉的叉前，叉后端的轨距、水平，以及叉心中的轨距，查照间隔，护背距离及轨距；钝角辙叉前、后半部的叉前，叉后端的轨距、水平和叉心中的查照间隔，护背距离及轨距。

编号检查地点说明1前锐角辙叉叉后端同时量查找间隔和护背距离2 叉心中3 叉前端4钝角辙叉前半部叉后端同时量查找间隔和护背距离5 前半部叉心中6 后半部叉心中7 后半部叉后端8后锐角辙叉叉前端同时量查找间隔和护背距离9 叉心中10 叉后端复式交分道岔的检查方法一、交道岔检查的甲、乙股方向确定：站在岔跟端脸向车站、分左右、左股为甲、右股为乙，检查的起点为始端。

以该端左侧（面向钝角部分）一股线路为甲股的检查走向，该端右侧（面向钝角部分）线路为乙股的检查走向。

二、甲股与乙股检查走向的范围划分：（见下图）三、检查水平时的基准股确定：（见下图）当基准股高于非基准股时，水平为正“+”；反之，当基准股低于非基准股时，水平为负“—”。

序号检查地点测点实际轨距尺寸水平备注9号12号测点9 121 甲股前锐角辙叉跟S1 1435 1435 H1 02 甲股前锐角辙叉中S2143591-48143591-48××辙叉心宽50至心宽20mm断面处3 甲股前尖轨距顺坡终点S3 1435 1435 H2 09#复交该处距直线尖轨尖端2273mm12#复交该处距直线尖轨尖端2170mm五、复式交发分道岔开口、支距、动程、矢距、正矢等项目的检查位置：甲、乙两股导曲线均由短轴中分为两个部分，起点方向为前部，终点向为导曲线后部。

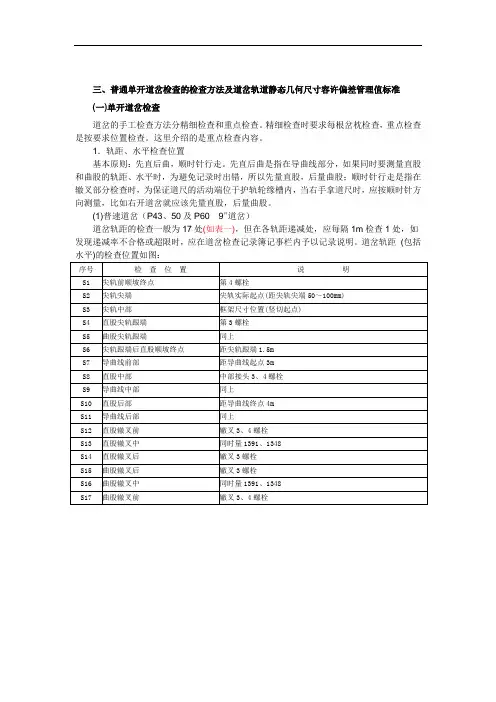

三、普通单开道岔检查的检查方法及道岔轨道静态几何尺寸容许偏差管理值标准(一)单开道岔检查道岔的手工检查方法分精细检查和重点检查。

精细检查时要求每根岔枕检查，重点检查是按要求位置检查。

这里介绍的是重点检查内容。

1．轨距、水平检查位置基本原则：先直后曲，顺时针行走。

先直后曲是指在导曲线部分，如果同时要测量直股和曲股的轨距、水平时，为避免记录时出错，所以先量直股，后量曲股；顺时针行走是指在辙叉部分检查时，为保证道尺的活动端位于护轨轮缘槽内，当右手拿道尺时，应按顺时针方向测量，比如右开道岔就应该先量直股，后量曲股。

(1)普速道岔（P43、50及P609＃道岔）道岔轨距的检查一般为17处(如表一)，但在各轨距递减处，应每隔1m检查1处，如发现递减率不合格或超限时，应在道岔检查记录簿记事栏内予以记录说明。

道岔轨距(包括水平)的检查位置如图：道岔检查记录站名道岔编号钢轨类型P 道岔类型(2)专线4128 P60AT12号单开道岔（木枕）其检查位置的特点是：逢接必量。

与普速9号道岔相比，在尖轨中前增加一处，共18处。

在导曲线部分逢接头必须下尺测量。

1 2 3 4 5 7 9 111413 156 810 12181716道岔检查记录站名钢轨类型P(3)SC330 P60AT12号单开道岔检查位置(4)P60AT12号可动心轨提速道岔（SC325）按轨枕编号下尺，直曲股下尺位置不对称。

注：1、曲股尖轨竖切中部（距离尖轨尖3064mm）轨距为1442mm（尖轨尖及竖切起点处轨距均为1435mm）；其他处轨距为1435mm。

2、提速道岔的尖轨、心轨采用AT轨制造，除尖轨、心轨轨顶刨切部分外，不存在构造水平，因此，水平的检查地点与轨距的检查地点相同。

2.水平基准股：一般以直外股和导曲线上股为基准股，即直外股和导曲线上股高为正。

3.方向、高低用10m弦测量直外股的方向、高低。

高低＝板厚－（测量结果＋1）60Kg/m钢轨12号可动心轨提速道岔（SC325）检查记录簿站名道岔编号全面检查人重点检查人审查人(四)道岔轨道静态几何尺寸容许偏差管理值（mm)道岔轨道静态几何尺寸容许偏差管理值表6.2.2②导曲线下股高于上股的限值：作业验收为0，经常保养为2mm，临时补惨为3 mm；③三角坑偏差不含曲线超高顺坡造成的扭曲量，检查三角坑时基长为6.25m。

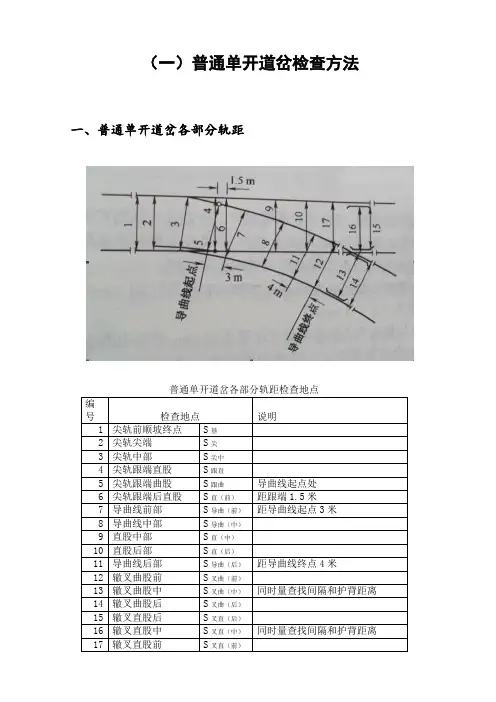

（一）普通单开道岔检查方法一、普通单开道岔各部分轨距编号检查地点说明1 尖轨前顺坡终点S基2 尖轨尖端S尖3 尖轨中部S尖中4 尖轨跟端直股S跟直5 尖轨跟端曲股S跟曲导曲线起点处6 尖轨跟端后直股S直（前）距跟端1.5米7 导曲线前部S导曲（前）距导曲线起点3米8 导曲线中部S导曲（中）9 直股中部S直（中）10 直股后部S直（后）11 导曲线后部S导曲（后）距导曲线终点4米12 辙叉曲股前S叉曲（前）13 辙叉曲股中S叉曲（中）同时量查找间隔和护背距离14 辙叉曲股后S叉曲（后）15 辙叉直股后S叉直（后）16 辙叉直股中S叉直（中）同时量查找间隔和护背距离17 辙叉直股前S叉直（前）二、道岔上轨距加宽递减三、50kg/m钢轨12号单开道岔标记设置示意图（二）菱形道岔检查方法菱形道岔的检查除普通单开道岔的检查内容要求除外，还必须检查前后锐角辙叉的叉前，叉后端的轨距、水平，以及叉心中的轨距，查照间隔，护背距离及轨距；钝角辙叉前、后半部的叉前，叉后端的轨距、水平和叉心中的查照间隔，护背距离及轨距。

编号检查地点说明1前锐角辙叉叉后端同时量查找间隔和护背距离2 叉心中3 叉前端4钝角辙叉前半部叉后端同时量查找间隔和护背距离5 前半部叉心中6 后半部叉心中7 后半部叉后端8后锐角辙叉叉前端同时量查找间隔和护背距离9 叉心中10 叉后端（三）复式交分道岔的检查方法一、交道岔检查的甲、乙股方向确定：站在岔跟端脸向车站、分左右、左股为甲、右股为乙，检查的起点为始端。

以该端左侧（面向钝角部分）一股线路为甲股的检查走向，该端右侧（面向钝角部分）线路为乙股的检查走向。

二、甲股与乙股检查走向的范围划分：（见下图）三、检查水平时的基准股确定：（见下图）当基准股高于非基准股时，水平为正“+”；反之，当基准股低于非基准股时，水平为负“—”。

四、复式交分道岔轨距水平检查的顺序及地点序号检查地点测点实际轨距尺寸水平备注9号12号测点9 121 甲股前锐角辙叉跟S1 1435 1435 H1 02 甲股前锐角辙叉中S2143591-48143591-48××辙叉心宽50至心宽20mm断面处五、复式交发分道岔开口、支距、动程、矢距、正矢等项目的检查位置：甲、乙两股导曲线均由短轴中分为两个部分，起点方向为前部，终点向为导曲线后部。
