单开道岔检查

普通单开道岔检查程序第一步：准备工作：1、填写“道岔检查记录簿”：站名、道岔编号、道岔型号、检查日期和检查人。

2、检查量具：道尺、支距尺、方尺、塞尺、钢尺、木折尺、弦绳、滑石、检查锤等。

（1）道尺、支距尺的合格日期是否在有效期内，如不合格需向考评员汇报，征得同意后，方可使用。

（2）道尺轨距检查方法：将道尺游标定在轨距“35”处，用钢卷尺丈量道尺是否偏差大于±1mm。

超过允许偏差时进行调整。

第二步：上道检查：1、选取工具：道尺、塞尺、木折尺、道岔检查记录簿等。

2、设置防护：报告考评员，上道作业，在防护员确认可以上道后进行上道检查。

3、在距道岔约30-50米处，站立目视道岔直外股的轨向，卧式目视其高低，如发现轨向或高低不良时，可记录在“轨向、高低及其他栏内”。

用弦绳测量轨向和高低。

4、检查道尺水平：选取水平较好处，正反道尺校正其水平是否误差大于±1mm，误差大于±1mm时，作调整。

第三步：17处轨距水平检查：按照先轨距、后水平的顺序逐处检查、记录。

检查轨距时，大于1435MM为“＋”，小于1435MM时为“－”；检查水平时，直股：以外股为标准股，曲股：以外股（上股）为标准股，标准股高时为“＋”，反之为“一”号。

注意：同时注意目测轨缝等有超限处所。

（1）尖轨前顺坡终点，在基本轨接头第1螺栓处。

（2）尖轨尖端处。

在距尖轨尖端50-100MM处。

（此处轨距加宽43，50-9道岔为15MM，即1450MM；43、50-12号10MM，即1445MM）。

（3）尖轨中。

在尖轨刨切终点处，即涂有轨距加宽的部位（此处轨距加43、50－9为9MM，即1444MM，43、50－12为7MM，即1442MM），此处不检查水平，检查完轨距应迅速将道尺拿起，记录，防止道岔在搬动时挤夹道尺，影响工作，损坏道尺。

（4）尖轨跟直股。

在第三螺栓处，即非在尖轨上，而在基本轨上，因为尖轨为移动。

此处轨距加宽4MM，即1439MM，水平在尖轨处有6MM的构造超高。

三、普通单开道岔检查的检查方法及道岔轨道静态几何尺寸容许偏差管理值标准(一)单开道岔检查道岔的手工检查方法分精细检查和重点检查。

精细检查时要求每根岔枕检查，重点检查是按要求位置检查。

这里介绍的是重点检查内容。

1．轨距、水平检查位置基本原则：先直后曲，顺时针行走。

先直后曲是指在导曲线部分，如果同时要测量直股和曲股的轨距、水平时，为避免记录时出错，所以先量直股，后量曲股；顺时针行走是指在辙叉部分检查时，为保证道尺的活动端位于护轨轮缘槽内，当右手拿道尺时，应按顺时针方向测量，比如右开道岔就应该先量直股，后量曲股。

(1)普速道岔（P43、50及P609＃道岔）道岔轨距的检查一般为17处(如表一)，但在各轨距递减处，应每隔1m检查1处，如发现递减率不合格或超限时，应在道岔检查记录簿记事栏内予以记录说明。

道岔轨距(包括水平)的检查位置如图：道岔检查记录站名道岔编号钢轨类型P 道岔类型(2)专线4128 P60AT12号单开道岔（木枕）其检查位置的特点是：逢接必量。

与普速9号道岔相比，在尖轨中前增加一处，共18处。

在导曲线部分逢接头必须下尺测量。

1 2 3 4 5 7 9 111413 156 810 12181716道岔检查记录站名钢轨类型P(3)SC330 P60AT12号单开道岔检查位置(4)P60AT12号可动心轨提速道岔（SC325）按轨枕编号下尺，直曲股下尺位置不对称。

注：1、曲股尖轨竖切中部（距离尖轨尖3064mm）轨距为1442mm（尖轨尖及竖切起点处轨距均为1435mm）；其他处轨距为1435mm。

2、提速道岔的尖轨、心轨采用AT轨制造，除尖轨、心轨轨顶刨切部分外，不存在构造水平，因此，水平的检查地点与轨距的检查地点相同。

2.水平基准股：一般以直外股和导曲线上股为基准股，即直外股和导曲线上股高为正。

3.方向、高低用10m弦测量直外股的方向、高低。

高低＝板厚－（测量结果＋1）60Kg/m钢轨12号可动心轨提速道岔（SC325）检查记录簿站名道岔编号全面检查人重点检查人审查人(四)道岔轨道静态几何尺寸容许偏差管理值（mm)道岔轨道静态几何尺寸容许偏差管理值表6.2.2②导曲线下股高于上股的限值：作业验收为0，经常保养为2mm，临时补惨为3 mm；③三角坑偏差不含曲线超高顺坡造成的扭曲量，检查三角坑时基长为6.25m。

单开道岔检查作业一、安全注意事项（一）检查转辙部位时，要防止尖轨突然扳动、挤伤手脚和道尺。

（二）有来车时应按有关规定及时下道避车。

邻线有来车时应停止工作，加强瞭望。

二、作业（操作）方法、步骤（一）准备作业检查和校正道尺。

检查道尺检验卡是否有效，使轨距、水平检测误差不大于±1mm。

（二）基本作业1、确定道岔直、曲标准股。

在检查水平时，直股以左侧为标准股，导曲线以外股为标准股。

标准股较高时记为“＋”号，反之为“－”号。

2、目视道岔方向和高低。

站在道岔外越50m左右处，面向道岔，先看道岔方向，后看道岔前后高低，必要时可用弦线测量。

如有超限或其他危及行车安全处所，应填写在检查记录薄补修栏内（见《维规》工线唯一2表）。

3、按表1所列的位置、顺序检查道岔的轨距、水平。

用道尺在规定的部位逐处检查，先检查轨距，后检查水平。

将各部位几何尺寸误差值记录在检查记录薄轨距、水平栏内。

在道岔检查的过程中，应随时注意检查其他可能危及行车安全的病害，以及钢轨、尖轨、辙叉、夹板伤损情况。

如有超限或其他危及行车安全的病害，应填写在检查记录薄补修栏内（见《维规》工线维一2表）。

表2 单开道岔检查顺序4、检查支距。

应由两人协作配合。

在规定的支距检查点上，用支距尺检查支距值，填写在检查记录薄导曲线支距栏中。

如有超限，还应该填写在检查记录薄补修栏内（见《维规》工线维－2表）。

5、检查道岔爬行。

用方尺在尖轨尖端或尖轨跟端检查尖轨的直角相错量，并填写在检查记录薄记事栏内。

如有超限，还应填写在检查记录薄补修栏内（见《维规》工线维－2表）。

6、检查连接曲线正矢。

用10m弦线（另安排两人拉弦线）和折尺，在外股钢轨踏面下16mm处，测量连接曲线正矢。

如有超限，应填写在检查记录薄补修栏内（见《维规》工线维－2表）。

7、用折尺检查道岔各主要部位的有关尺寸，包括尖轨的动程和开程、尖轨跟端间隔铁尺寸、辙叉前后开口尺寸等，并由此分析轨距、方向等超限原因。

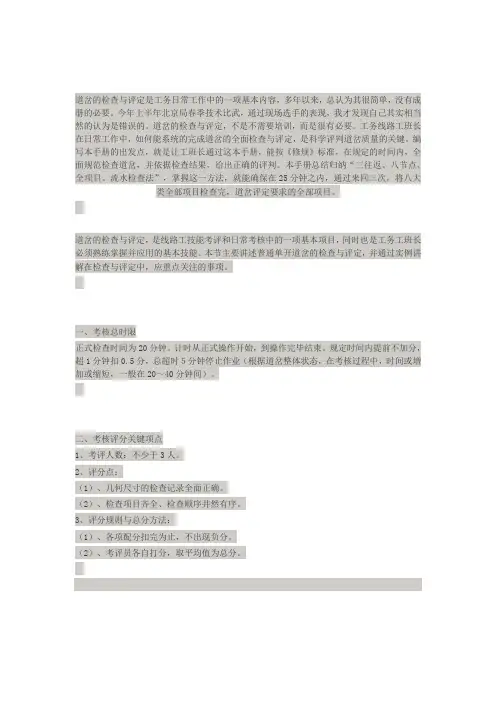

道岔的检查与评定是工务日常工作中的一项基本内容，多年以来，总认为其很简单，没有成册的必要。

今年上半年北京局春季技术比武，通过现场选手的表现，我才发现自己其实相当然的认为是错误的。

道岔的检查与评定，不是不需要培训，而是很有必要。

工务线路工班长在日常工作中，如何能系统的完成道岔的全面检查与评定，是科学评判道岔质量的关键。

编写本手册的出发点，就是让工班长通过这本手册，能按《修规》标准，在规定的时间内，全面规范检查道岔，并依据检查结果，给出正确的评判。

本手册总结归纳“三往返、八节点、全项目、流水检查法”，掌握这一方法，就能确保在25分钟之内，通过来回三次，将八大类全部项目检查完，道岔评定要求的全部项目。

道岔的检查与评定，是线路工技能考评和日常考核中的一项基本项目，同时也是工务工班长必须熟练掌握并应用的基本技能。

本节主要讲述普通单开道岔的检查与评定，并通过实例讲解在检查与评定中，应重点关注的事项。

一、考核总时限正式检查时间为20分钟。

计时从正式操作开始，到操作完毕结束。

规定时间内提前不加分，超1分钟扣0.5分，总超时５分钟停止作业（根据道岔整体状态，在考核过程中，时间或增加或缩短，一般在20～40分钟间）。

二、考核评分关键项点1、考评人数：不少于3人。

2、评分点：（1）、几何尺寸的检查记录全面正确。

（2）、检查项目齐全、检查顺序井然有序。

3、评分规则与总分方法：（1）、各项配分扣完为止，不出现负分。

（2）、考评员各自打分，取平均值为总分。

第一部分单开道岔检查的准备及要求一、准备工量器具序名称数量规格备注１轨距尺11２支距尺13３方尺13４单开道岔记录本1或记录纸1、2５石笔1超限标记1、2６笔11、2７钢卷尺15m1、2８扭力扳手1接头3９弦绳1大于10m2、310木折尺11、211直钢尺1150mm1、212塞尺１1、213超高板１万能道尺时可不携带114扒镐1315检查锺13二、单开道岔检查评定技术要求（1）、道岔轨距、水平、高低、轨向等几何尺寸检查，以及岔枕状态、道床脏污情况，尖轨、基本轨伤损，零配件缺少失效，警冲标、标识及电务附属设备等病害的检查。

普通单开道岔的检查方法一、道岔概述机车车辆由一条线路分支进入或越过另一条线路的链接及交叉设备分支称为道岔。

道岔是铁路轨道结构的一个重要组成部分。

铁路运输业务中的列车到发、会让、越行、机车摘挂、车辆调车、编解、机车车辆整备修理、货物装卸作业以及铁路路网与矿山港口工厂专用铁路的连接等等，无不借助与道岔方能实现。

二、引入线路提速以后,线路维修管理实行检养修分开,线路维修贯彻“预防为主，防治结合，修养并重”的原则，其中线路状态的检查是关键，因此检查监控工区及各级检查人员检查的数据尤为重要，如何发现设备存在的缺陷，找准下尺的位置是决定设备检查准确度的关键，在下面的讲解中将会一一提到。

三、普通单开道岔的检查（一）检校道尺用干卷尺校验道尺中轨距是否符合标准，误差在1mm范围内，校正水平，将道尺左右股调换，检查误差控制在1mm范围内。

（二）轨距检查1.前顺坡终点轨距值为1435mm检查地点：在基本轨接头后110mm-130mm处测量。

2.尖轨尖端轨距值：1/9道岔：1450；1/12道岔（不含60kg/m—1/12A T尖轨）：1445mm；60kg/m—1/12AT尖轨：1437mm；50kg/m—1/18道岔：1435mm；60kgAT—1/12Ⅱ型提速道岔、60kg—1/18可动心轨辙岔1435mm。

检查地点：在尖轨尖端前20-40mm处测量。

3.尖轨中轨距值：60kg/m—1/12AT尖轨：1435mm；50kg/m—1/18道岔：1435mm；1/9道岔：1445mm；1/12道岔：1442mm。

检查地点：尖轨长度的1/2处测量（刨切点）。

4.尖轨根端直向轨距，除60kg/m—1/12AT尖轨和1/18道岔为：1435mm，其余43kg/m，50kg/m单开道岔均为：1439mm。

检查地点：43kg/m，50kg/m等跟端结构为间隔铁式道岔在跟端轨缝后第一螺栓孔处测量；60kg/m—1/12道岔在尖轨后接头第一螺栓孔处测量。

普通单开道岔检查程序及注意事项一、道岔检查程序1.巡视车间前后区段，观察道岔的使用情况和环境状况。

特别注意来往列车的影响、天气的变化和外界环境的影响。

2.对道岔进行目视检查，确定道岔机构和连接部位是否存在异常。

检查道岔的外观是否完好，道岔机构是否牢固，检查对向双动道岔的锁闭装置是否正常。

3.检查道岔的位置显示装置是否准确，是否与实际位置相符。

4.检查拉杆、绞车、道岔开/闭机构的润滑情况，确定润滑状态是否良好。

5.检查道岔的扳道器、牵引机构和锁闭机构等相关装置是否运行灵活，是否有异常声响。

6.进行手动切换检查，将道岔从一侧切换到另一侧，观察道岔切换过程中的动作是否正常，确保切换过程没有卡滞或异常。

7.检查道岔的轮距、轨距和轨面状况，确保轮轨状态良好。

8.清理道岔周围的杂物和积水，保证道岔周围环境整洁、干燥。

9.记录道岔的检查情况，包括检查时间、检查人员、检查结果等。

二、道岔检查注意事项1.做好个人防护。

检查道岔时，注意穿戴劳动保护用品，如安全帽、防护鞋等，确保人身安全。

2.遵守相关规章制度。

检查前，要熟悉道岔的使用和维护要求，遵守相关操作规程和安全规定。

3.维护设备润滑。

定期进行道岔机构、绞车、拉杆等相关装置的润滑工作，确保设备灵活运行，减少磨损和故障的发生。

4.注意时效性。

道岔检查工作需要定期进行，根据维护计划和实际情况，制定检查周期，及时发现和处理道岔问题。

5.加强沟通协作。

道岔检查工作需要团队协作，检查人员之间要保持良好的沟通，确保工作高效有序进行。

6.技术培训。

检查人员要经过专业培训，熟悉道岔的结构和工作原理，了解维护方法和故障排除技巧，提高检查工作的有效性。

7.强化安全意识。

道岔是铁路运输中非常重要的设备，检查人员要时刻保持安全意识，认真履行安全职责，确保操作安全。

8.及时处理异常。

发现道岔异常情况时，要立即上报或采取相应的措施，确保道岔的正常运行，避免对列车运行造成影响。

道岔的检查工作是确保列车行车安全的关键环节，以上是普通单开道岔检查程序及注意事项。
