钽电容的选用和使用标准

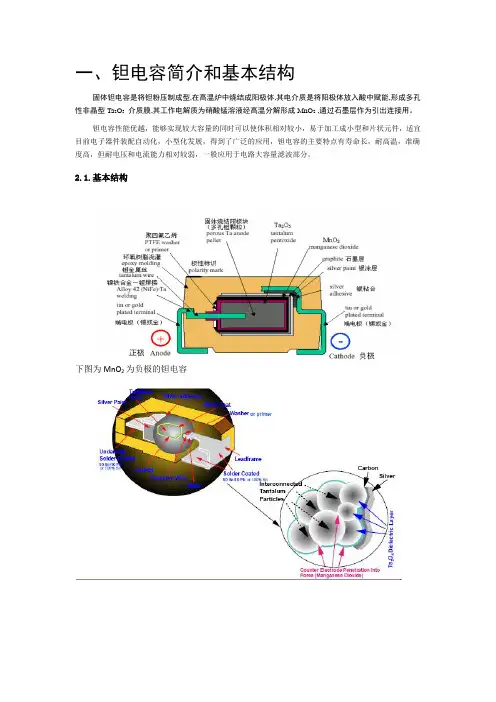

一、钽电容简介和基本结构固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2 ,通过石墨层作为引出连接用。

钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。

2.1.基本结构下图为MnO2为负极的钽电容下图为聚合物（Polymer）为负极的钽电容二、生产工艺按照电解液的形态，钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺。

固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由，目前最新的是采用聚合物作为负极材料，性钽丝引出，传统的负极是固态MnO2。

能优于MnO2钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。

一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明（一）成型工序：该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。

1、什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。

低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。

2、加了太多或太少有什么影响？如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。

如果太少：起不到改善钽粉流动性的作用。

拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。

樟脑的加入会导致钽粉中杂质含量增加，影响漏电。

每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。

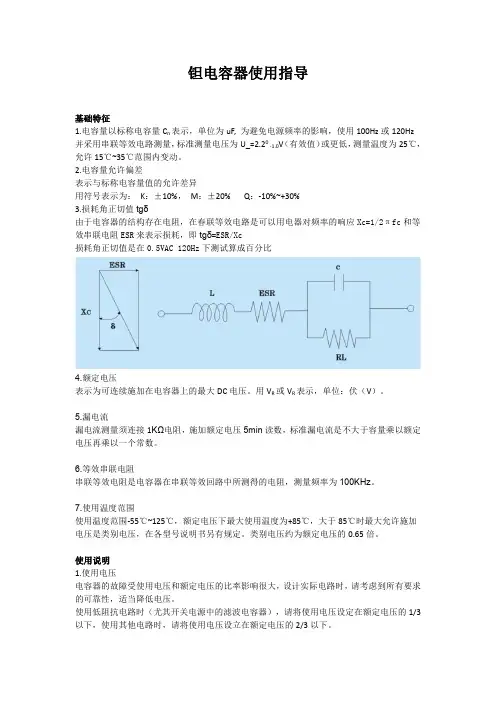

钽电容器使用指导基础特征1.电容量以标称电容量C n表示，单位为uF,为避免电源频率的影响，使用100Hz或120Hz 并采用串联等效电路测量，标准测量电压为U_=2.20-1.0V（有效值）或更低，测量温度为25℃，允许15℃~35℃范围内变动。

2.电容量允许偏差表示与标称电容量值的允许差异用符号表示为：K：±10%，M：±20%Q：-10%~+30%3.损耗角正切值tgδ由于电容器的结构存在电阻，在春联等效电路是可以用电器对频率的响应Xc=1/2πfc和等效串联电阻ESR来表示损耗，即tgδ=ESR/Xc损耗角正切值是在0.5VAC120Hz下测试算成百分比4.额定电压表示为可连续施加在电容器上的最大DC电压。

用V R或V R表示，单位：伏（V）。

5.漏电流漏电流测量须连接1KΩ电阻，施加额定电压5min读数，标准漏电流是不大于容量乘以额定电压再乘以一个常数。

6.等效串联电阻串联等效电阻是电容器在串联等效回路中所测得的电阻，测量频率为100KHz。

7.使用温度范围使用温度范围-55℃~125℃，额定电压下最大使用温度为+85℃，大于85℃时最大允许施加电压是类别电压，在各型号说明书另有规定。

类别电压约为额定电压的0.65倍。

使用说明1.使用电压电容器的故障受使用电压和额定电压的比率影响很大，设计实际电路时，请考虑到所有要求的可靠性，适当降低电压。

使用低阻抗电路时（尤其开关电源中的滤波电容器），请将使用电压设定在额定电压的1/3以下，使用其他电路时，请将使用电压设立在额定电压的2/3以下。

在低阻抗电路中电容器并联使用时，将增加直流浪涌电流失效的危险，同时请注意并联电容器中储存的电荷，通过其他电容器放电。

钽电容器在电路中，应控制瞬间大电流对电容器的冲击，建议串联电阻以缓解这种冲击。

请将3Ω/V以上的保护电阻器串联在电容器上，以限制电流在300mA以下。

无法插入保护电阻时，请使用1/3额定电压以下作为工作电压。

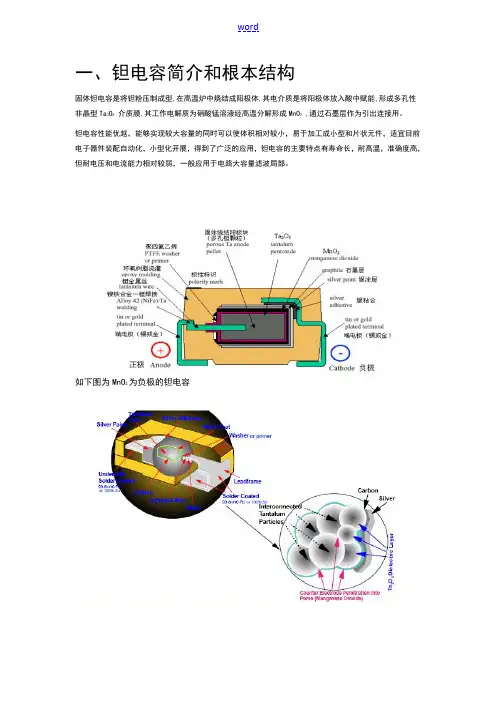

一、钽电容简介和基本结构固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2 ,通过石墨层作为引出连接用。

钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。

2.1.基本结构下图为MnO2为负极的钽电容下图为聚合物（Polymer）为负极的钽电容二、生产工艺按照电解液的形态，钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺。

固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由，目前最新的是采用聚合物作为负极材料，性钽丝引出，传统的负极是固态MnO2。

能优于MnO2钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。

一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明（一）成型工序：该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。

1、什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。

低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。

2、加了太多或太少有什么影响？如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。

如果太少：起不到改善钽粉流动性的作用。

拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。

樟脑的加入会导致钽粉中杂质含量增加，影响漏电。

每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。

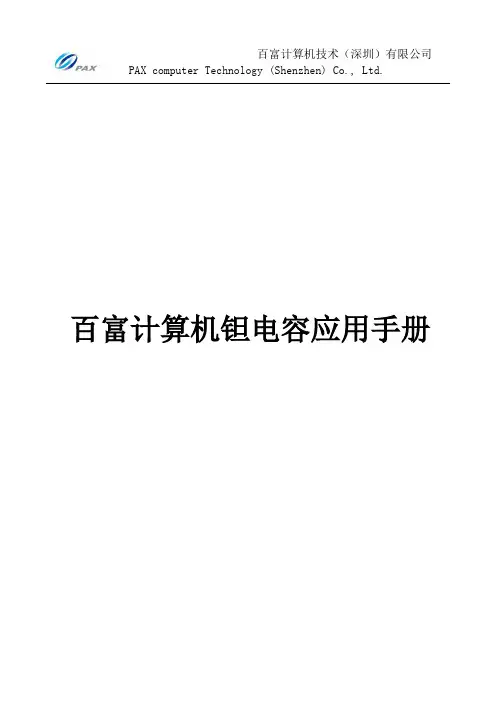

百富计算机钽电容应用手册目录一.前言 (3)二.钽电容简介和基本结构 (3)2.1.基本结构 (3)2.2.工艺流程 (4)三.钽电容的主要特性参数 (5)3.1.容值 (5)3.2.额定工作电压&浪涌电压 (6)3.2.1.浪涌电压 (6)3.2.2.反向电压 (7)3.3.电流 (7)3.3.1.纹波电流&浪涌电流 (7)3.3.2.漏电流 (7)3.4耗散因子(DF值) (8)3.5阻抗，等效串联阻抗(ESR)&感抗 (10)四.电容失效模式,机理和失效特点 (11)五.设计，保存，焊接注意事项 (12)5.1.设计注意点 (12)5.1.1.电压 (12)5.1.2.电流 (12)5.1.3.热设计&功耗考虑 .............................................................................................. .135.2.组装，焊接&清洗......................................................................................................... . (13)5.3.保存 (13)一.前言钽电容性能比较稳定，应用得当则故障率低，但应用不当钽电容则可以说有点危险了，部分钽电容失效会出现起火或爆炸的现象，导致烧毁PCB，或其他周围元器件，导致灾难性的危害，鉴于此，特撰写了此应用手册，供同仁们参考。

二.钽电容简介和基本结构钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。

2.1.基本结构2.2.工艺流程三.钽电容的主要特性参数3.1.容值容值一般的测试条件：环境温度：25度室温下，频率：120HZ，电压：交流有效值最大1V或最大直流2.5V。

一、钽电容简介和基本结构固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2 ,通过石墨层作为引出连接用。

钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。

2.1.基本结构下图为MnO2为负极的钽电容下图为聚合物（Polymer）为负极的钽电容二、生产工艺按照电解液的形态，钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺。

固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由，目前最新的是采用聚合物作为负极材料，性钽丝引出，传统的负极是固态MnO2。

能优于MnO2钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。

一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明（一）成型工序：该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。

1、什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。

低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。

2、加了太多或太少有什么影响？如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。

如果太少：起不到改善钽粉流动性的作用。

拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。

樟脑的加入会导致钽粉中杂质含量增加，影响漏电。

每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。

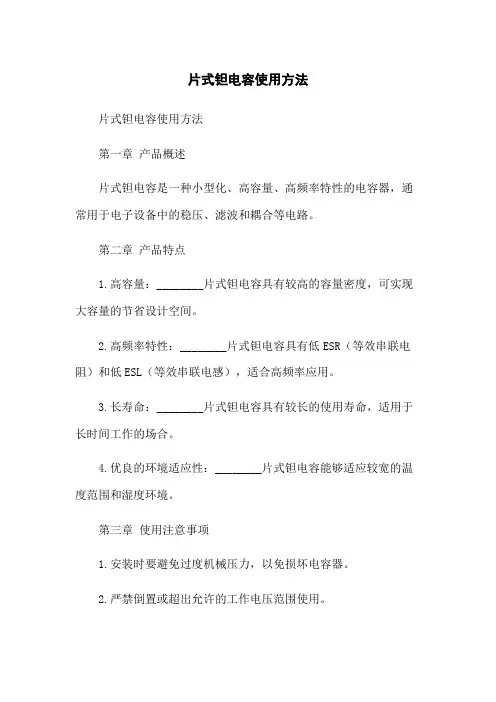

片式钽电容使用方法片式钽电容使用方法第一章产品概述片式钽电容是一种小型化、高容量、高频率特性的电容器，通常用于电子设备中的稳压、滤波和耦合等电路。

第二章产品特点1.高容量：________片式钽电容具有较高的容量密度，可实现大容量的节省设计空间。

2.高频率特性：________片式钽电容具有低ESR（等效串联电阻）和低ESL（等效串联电感），适合高频率应用。

3.长寿命：________片式钽电容具有较长的使用寿命，适用于长时间工作的场合。

4.优良的环境适应性：________片式钽电容能够适应较宽的温度范围和湿度环境。

第三章使用注意事项1.安装时要避免过度机械压力，以免损坏电容器。

2.严禁倒置或超出允许的工作电压范围使用。

3.使用前须确认正负极性，错误极性连接将导致电容器短路或无法正常工作。

4.避免在高温、高湿度环境下使用，以防止电容器性能下降甚至失效。

5.注意防止静电损伤，避免在静电环境下处理电容器。

第四章片式钽电容的使用场景1.稳压电路：________片式钽电容可用于稳压电路中，起到平滑输出电压的作用。

2.滤波电路：________片式钽电容可用于滤波电路中，用于去除电源中的纹波。

3.耦合电路：________片式钽电容可用于耦合电路中，实现信号的传递和隔离。

4.高频电路：________片式钽电容由于其低ESR和低ESL特性，适合用于高频电路中。

第五章常见问题解答1.片式钽电容的使用寿命多久？片式钽电容的使用寿命一般为几千到几万小时，具体寿命与工作条件和负载电流有关。

2.如何判断片式钽电容的正负极性？片式钽电容的正极有标识，通常是一条箭头或正号。

负极则没有标识。

3.如何安全地处理片式钽电容？在处理片式钽电容时，应避免施加过大的机械压力或静电，避免损坏电容器。

附件：________本文档无附件。

法律名词及注释：________1.ESR：________等效串联电阻，指电容器的等效电阻，影响电容器在高频率下的性能。

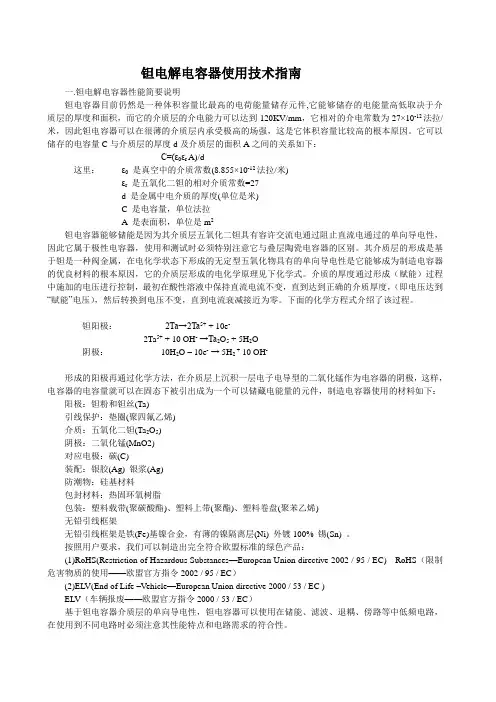

钽电解电容器使用技术指南一.钽电解电容器性能简要说明钽电容器目前仍然是一种体积容量比最高的电荷能量储存元件,它能够储存的电能量高低取决于介质层的厚度和面积，而它的介质层的介电能力可以达到120KV/mm，它相对的介电常数为27×10-12法拉/米，因此钽电容器可以在很薄的介质层内承受极高的场强，这是它体积容量比较高的根本原因。

它可以储存的电容量C与介质层的厚度d及介质层的面积A之间的关系如下：C=(ε0εr A)/d这里：ε0是真空中的介质常数(8.855×10-12法拉/米)εr是五氧化二钽的相对介质常数=27d 是金属中电介质的厚度(单位是米)C 是电容量，单位法拉A 是表面积，单位是m2钽电容器能够储能是因为其介质层五氧化二钽具有容许交流电通过阻止直流电通过的单向导电性，因此它属于极性电容器，使用和测试时必须特别注意它与叠层陶瓷电容器的区别。

其介质层的形成是基于钽是一种阀金属，在电化学状态下形成的无定型五氧化物具有的单向导电性是它能够成为制造电容器的优良材料的根本原因，它的介质层形成的电化学原理见下化学式。

介质的厚度通过形成（赋能）过程中施加的电压进行控制，最初在酸性溶液中保持直流电流不变，直到达到正确的介质厚度，（即电压达到“赋能”电压），然后转换到电压不变，直到电流衰减接近为零。

下面的化学方程式介绍了该过程。

钽阳极：2Ta→2Ta5+ + 10e-2Ta5+ + 10 OH-→Ta2O5 + 5H2O阴极：10H2O – 10e-→ 5H2 + 10 OH-形成的阳极再通过化学方法，在介质层上沉积一层电子电导型的二氧化锰作为电容器的阴极，这样，电容器的电容量就可以在固态下被引出成为一个可以储藏电能量的元件，制造电容器使用的材料如下：阳极：钽粉和钽丝(Ta)引线保护：垫圈(聚四氟乙烯)介质：五氧化二钽(Ta2O5)阴极：二氧化锰(MnO2)对应电极：碳(C)装配：银胶(Ag) 银浆(Ag)防潮物：硅基材料包封材料：热固环氧树脂包装：塑料载带(聚碳酸酯)、塑料上带(聚酯)、塑料卷盘(聚苯乙烯)无铅引线框架无铅引线框架是铁(Fe)基镍合金，有薄的镍隔离层(Ni) 外镀100% 锡(Sn) 。

钽电解电容器应用指南1、关于反向电压1.1、固体电解质钽电容器A 固体电解质极性钽电容器，一般不允许加反向电压，并且不可在纯交流电路中使用。

若在不得已的情况下，允许在短时间内施加小量的反向电压，其值为：25℃下：≤10%UR或1V（取小者）；85℃下：≤5%UR或0.5V（取小者）；125℃下：≤1%UR或0.1V（取小者）。

B 如果将电容器长期使用在有反向电压的电路中时，请选用双极性钽电容器，但也只能在极性变换而频率不太高的直流或脉动电路中使用。

1.2、非固体电解质钽电容器银外壳固体电解质钽电容器不能承受任何反向电压。

1.3、原则上禁止使用三用表电阻挡对有钽电容器的电路或电容器本身进行不分极性的测试（容易施加反向电压），当电路全部采用了35V以上（含有35V）固体钽电容器时，应能承受三用表1.5V电源的反向测试，9V电源则应绝对禁止。

1.4、在测量使用过程中，如不慎对非固体钽电容器施加了反向电压或对固体钽电容器施加了超过规定的反向电压，则该电容器应报废处理，即使其各项电参数仍然合格，因为产品由反向电压造成的质量隐患有一定的潜伏期，在当时并不一定能表现出来。

2、关于纹波电流2.1、直流偏压与交流分压峰值之和不得超过电容器的额定电压值。

2.2、交流负峰值与直流偏压之和不得超过电容器所允许的反向电压值。

2.3、纹波电流通过钽电容器时产生了有功功率损耗，进而电容器自身温升导致的热击穿失效概率增大，因此有必要对通过电容器的纹波电流或电容量允许的功率损耗进行限制（钽电容器不应长期使用于交流分量大或纯交流电路中）。

功率损耗（P有）与纹波电流（Irms）的关系由下式表示：P有=V-·I漏+I2rms·R≈I2rms·Rs其中：V-：直流偏压（V）；I漏：漏电流（A）；Rs：等效串联电阻（Ω）；Irms：纹波电流。

由上式可以看出：当Rs增大或当Irms增大时，功率损耗增大。

因此，在高频线路中要求通过钽电解电容器的纹波电流小和选用等效串联电阻小的钽电解电容器。

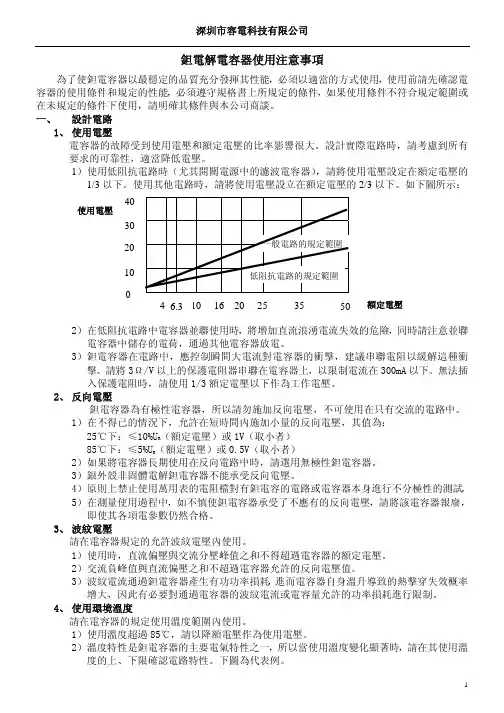

鉭電解電容器使用注意事項為了使鉭電容器以最穩定的品質充分發揮其性能，必須以適當的方式使用，使用前請先確認電容器的使用條件和規定的性能，必須遵守規格書上所規定的條件，如果使用條件不符合規定範圍或在未規定的條件下使用，請明確其條件與本公司商談。

一、 設計電路1、使用電壓電容器的故障受到使用電壓和額定電壓的比率影響很大。

設計實際電路時，請考慮到所有要求的可靠性，適當降低電壓。

1）使用低阻抗電路時（尤其開關電源中的濾波電容器），請將使用電壓設定在額定電壓的2）在低阻抗電路中電容器並聯使用時，將增加直流浪湧電流失效的危險，同時請注意並聯電容器中儲存的電荷，通過其他電容器放電。

3）鉭電容器在電路中，應控制瞬間大電流對電容器的衝擊，建議串聯電阻以緩解這種衝擊。

請將3Ω/V以上的保護電阻器串聯在電容器上，以限制電流在300mA以下。

無法插入保護電阻時，請使用1/3額定電壓以下作為工作電壓。

2、反向電壓鉭電容器為有極性電容器，所以請勿施加反向電壓，不可使用在只有交流的電路中。

1）在不得已的情況下，允許在短時間內施加小量的反向電壓，其值為：（額定電壓）或1V（取小者）25℃下：≤10%UR85℃下：≤5%U（額定電壓）或0.5V（取小者）R2）如果將電容器長期使用在反向電路中時，請選用無極性鉭電容器。

3）銀外殼非固體電解鉭電容器不能承受反向電壓。

4）原則上禁止使用萬用表的電阻檔對有鉭電容的電路或電容器本身進行不分極性的測試。

5）在測量使用過程中，如不慎使鉭電容器承受了不應有的反向電壓，請將該電容器報廢，即使其各項電參數仍然合格。

3、波紋電壓請在電容器規定的允許波紋電壓內使用。

1）使用時，直流偏壓與交流分壓峰值之和不得超過電容器的額定電壓。

2）交流負峰值與直流偏壓之和不超過電容器允許的反向電壓值。

3）波紋電流通過鉭電容器產生有功功率損耗，進而電容器自身溫升導致的熱擊穿失效概率增大，因此有必要對通過電容器的波紋電流或電容量允許的功率損耗進行限制。

原装钽电容安全操作及保养规程随着今天的电子设备越来越进步，要求能够耐久性，高可靠性和高效率。

作为一个和许多电子设备有关的关键部件，原装钽电容是大量电子制造商使用的首选电容。

但是，越来越多的使用和生产成本导致了许多类似于“钽电容死亡”之类的问题。

正确使用和操作钽电容是至关重要的，并且要了解钽电容从制造到使用的过程中的各个方面。

在后文中，我们将介绍原装钽电容的安全操作及保养规程。

1. 操作钽电容1.1 避免过电压钽电容的额定电压是哪些电压可以在电容内部发挥效用。

如果这个电压超出了该范围，则会损坏该电容。

懂得限制最大电压，不会在电容额定电压以上工作，以防止过电压损坏钽电容。

1.2 避免过电流避免过电流是只给钽电容供给适当电流的过程，正常运行是钽电容维持长寿的前提。

如果提供给钽电容的电流超过了电容额定电流，就会超载，这将加速这种电容的寿命，并在不久的将来导致故障。

1.3 避免反向电流通过在钽电容两端分别连接正负极来安装电容的正负极，反向电流将可能留在钽电容中，并导致损坏请小心。

1.4 制造间隔面处理时, 钽电容的电极要引导到不可能短缩或压住的下家焊位上。

避免钽电容的极对短，会造成电容短路并导致故障。

2. 保养钽电容2.1 储存电容如果您要长时间存储电容，请将其储存在室温和低湿度的环境中。

密封钽电容并防止阳光直晒以及加入除湿剂是不错的选择。

2.2 高温和振动如果电容一直在高温下运行，则其寿命也会受到影响。

另外，频繁地振动也可能导致故障。

为了保证钽电容的运行寿命，请将其维护在正常使用条件下，并避免将其暴露在过于极端的环境中。

2.3 清洁电容电容表面不应受到油，水，灰尘或其他物质的污染。

使用蒸馏水或酒精清洁原装钽电容，并避免使用离子清洗剂。

结论准确地了解原装钽电容的安全操作及保养规程非常重要。

从操作合理、处理电容工艺到避免电容故障，这些都是您需要掌握的。

如果我们能合理使用和保养钽电容，就能够增加钽电容的使用寿命，减少同时降低了电子产品的故障率。

钽电容详解
钽电容详解
钽电容是一种电子元件，它是由钽金属制成的电容器。

钽电容器具有高电容密度、低ESR（等效串联电阻）和低漏电流等优点，因此在电子设备中得到了广泛的应用。

钽电容器的结构是由钽金属制成的电极和一层氧化钽膜组成的。

氧化钽膜是一种非常稳定的绝缘材料，可以保证钽电容器的长期稳定性。

钽电容器的电容值通常在微法级别，但是它的电容密度非常高，可以达到1000μF/cm2以上。

这意味着钽电容器可以在非常小的体积内提供大量的电容。

钽电容器的另一个优点是低ESR。

ESR是电容器内部的等效串联电阻，它会影响电容器的响应速度和稳定性。

钽电容器的ESR非常低，通常在几个毫欧以下。

这使得钽电容器可以在高频电路中使用，例如在电源滤波电路中。

钽电容器的漏电流也非常低。

漏电流是指电容器在未充电状态下的电流流失。

钽电容器的漏电流通常在几微安以下，这使得它可以在需要长时间存储电荷的电路中使用，例如在备用电源电路中。

钽电容器是一种非常优秀的电子元件，它具有高电容密度、低ESR 和低漏电流等优点。

在电子设备中，钽电容器被广泛应用于电源滤波、备用电源、信号耦合和信号解耦等电路中。

钽电容（Tantalum Capacitors）钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，由于钽电容内部没有电解液，很适合在高温下工作。

钽电容由于采用颗粒很细的钽粉，且钽的介电常数很高，所以在单位体积内钽电容的容量可以做到比较大。

钽电容的特点是温度范围宽、耐高温、寿命长、误差小、高稳定性,最高的容量体积比。

当然，还有高成本和过于复杂的生产技术。

在优点突出的前提下,钽电容器也具有要命的弱点,耐纹波性能与其它电容器相比较差,不能承受过高的反向电压。

钽电容器仍然具有最高的可靠性.这是它一至在军用及仪器行业里使用成为首选的根本原因。

从成本及性价比的角度看，在实际使用中，钽电容主要应用于1UF-220UF情况下的中小电源滤波作用。

目前全球钽电容的生产厂家主要有AVX、KEMET、NEC、VISHAY、NICHICON、三星、三洋等等。

美国品牌的钽电容如AVX/KEMET外观都是黄色，其它一些品牌外观都是黑色。

钽电容内部结构图：钽电容内部等效电路：钽电容MARK标识：钽电容主要参数：1、容值范围：钽电容的容值参数范围一般在0.47UF-680UF，不同厂家根据工艺能力，稍微有区别。

一般情况下钽电容使用参数范围在1UF-220UF左右。

从下面图表可以看出，钽电容在超过100K以上频率时，电容参数急剧减小。

所以，钽电容一般情况下只适合低频情况下中大电流滤波。

2、额定电压：一般钽电容的额定电压范围在4V-50V，考虑到125度环境需要做降额使用，参考下表。

在常规-55°C to + 125°C环境下，额定电压需要降额到2/3左右使用。

具体降额可以用下列公式计算：Vmax=( 1-(T-85)/125)×VRVmax是最大工作电压T 是要求的工作温度VR是额定电压值得注意的是上述公式只适用于高阻抗的放电电路。

同时,上述公式并没有考虑交流分量和浪涌的影响，因此当使用温度较高时,必须使用更大的降额电压才能稳定可靠地工作。

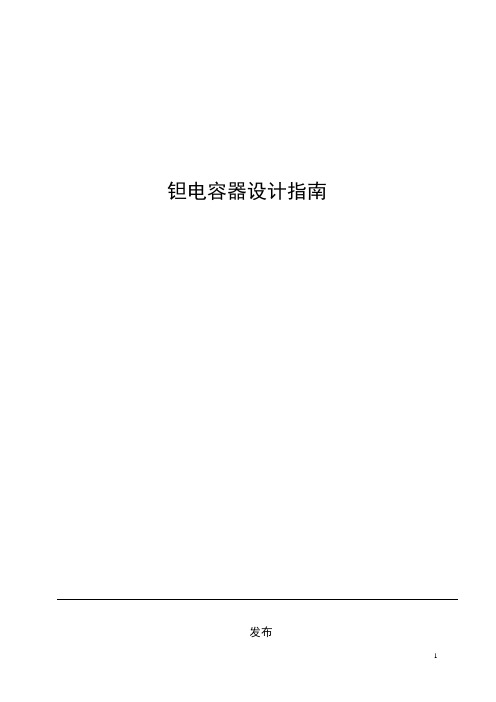

钽电容器设计指南发布前言本指南规定了电源类产品在设计生产中选择及使用钽电解电容时的基本原则、技术要求及注意事项。

本指南起草单位：XXXXXXXXXXXXXXXXXXXX本指南主要起草人：本指南主要审查人：本指南批准人：目录1范围 ................................................................................................ 错误！未定义书签。

2规范性引用文件 ............................................................................ 错误！未定义书签。

3概述 . (4)3.1.钽电容器的简要说明 (4)3.2.符号说明 (4)4术语定义 (5)4.1.容量 (5)4.2.电压 (5)4.3.损耗因子和损耗角正切(tgδ) (6)4.4.阻抗(Z)和等效串联电阻(ESR) (6)4.5. D.C.漏电流 (7)5选择时应注意的基本要求 (7)5.1.固体电解质钽电容应考虑的主要因素 (7)5.2.非固体电解质钽电容器应考虑的主要因素 (8)5.3.不同电路类型对钽电容器类型的选择使用要求 (9)5.4.对使用容量的选择要求 (10)6使用时应注意的基本要求 (10)6.1.固体电解质钽电容（主要以片式钽电容为例） (10)6.2.非固体电解质钽电容器 (17)7钽电容器使用方式不同时电容器参数变化规律说明 (20)8钽电容器的故障率计算 (21)9保护电路与可靠性设计 (21)10关于钽电容器的一些问题及解决方案 (22)10.1.液体钽电容器的漏液问题 (22)10.2.液体钽电容器的耐反向电压问题 (22)10.3.固钽“不断击穿”又“不断自愈”的问题 (22)10.4.固钽有“热致失效”问题 (23)10.5.固钽有“场致失效”问题 (23)10.6.解决方案 (23)10.7.ESR和波纹电流之间的关系以及波纹电流对电路设计者的重要性 (23)10.8.钽电容器的保存限期 (24)11钽电容选用及使用总结 (24)11.1.电压及纹波特性 (24)11.2.使用环境温度 (24)11.3.频率特性 (25)11.4.可靠性 (25)12供应商 ............................................................................................ 错误！未定义书签。

钽电容选型、使用注意事项选择和使用钽电解电容器需要注意哪些方面1、选择考虑因素设计师针对某个特定用途在选择电容器类型时，必须考虑众多因素。

选择时，一般优先考虑应用需求的最重要特性，然后选择和协调其他特性。

几个最重要因素如下，并给出列为最重要因素的原因。

1.1 温度温度影响：A）电容量介电常数的变化引起导体面积或间距变化引起B）漏电流:通过阻抗变化影响C）高温击穿电压和频率对发热的影响D）额定电流，当发热产生影响时E）电解液从密封处泄漏1.2 湿度湿度影响：A）漏电流 B）击穿电压 C）对功率因数或品质因数的影响1.3 低气压低气压影响：A）击穿电压 B）电解液从密封处泄漏1.4 外加电压外加电压影响：A）漏电流 B）发热及伴随的影响 C）介质击穿：频率影响 D）电晕 E）对外壳或底座的绝缘1.5 振动振动影响：A）机械振动引起的电容量变化B)电容器芯子、引出端或外壳发生机械变形1.6 电流电流影响：A）对电容器的内部升温和寿命的影响B）导体某发热点的载流能力1.7 寿命所有环境和电路条件对其都有影响。

1.8 稳定性所有环境和电路条件对其都有影响。

1.9 恢复性能电容量变化后，能否恢复到初始条件。

1.10 尺寸、体积和安装方法在机械应力下，当产品安装固定不当时，容易导致引线承受较大应力或共振，严重时会产生引线断裂待现象。

2 、在选择和使用电容器时应考虑下列内容：A）电路设计者为了设计出能在要求的时间内满意工作的电路，所使用的电容量允许偏差必须考虑：符合规范规定的允许偏差：电容量--温度特性变化；恢复特性；电容量 --频率特性；介质吸收；电容量与压力、振动和冲击的关系；电容量在电路中的老化和贮存条件。

B）需考虑电容器引出端和外壳之间的电容量，如果此电容量会产生杂散电容和漏电流。

C）可以用多种电容器组合获得要求的电容量，从而补偿电容量--温度特性等。

D）施加于电容器的峰值电压不能超过相应规范规定的额定值。

片式钽电容使用方法片式钽电容使用方法1、介绍1.1 片式钽电容的定义1.2 片式钽电容的优势2、片式钽电容的基本参数2.1 容量(C)2.2 额定电压(Vr)2.3 电容器的工作温度范围2.4 等效串联电阻(ESR)2.5 电容器的寿命及可靠性3、片式钽电容的使用环境要求3.1 温度要求3.2 潮湿度要求3.3 震动和冲击要求4、片式钽电容的焊接方法4.1 手工焊接4.2 表面贴装焊接5、片式钽电容的安装与调试5.1 安装注意事项5.2 使用前的准备工作5.3 调试和使用技巧6、片式钽电容的维护与保养6.1 清洁方法6.2 注意事项7、常见问题及解决方案7.1 片式钽电容的温度过高 7.2 片式钽电容的容量变小 7.3 片式钽电容的导通阻抗高7.4 片式钽电容的电压漏电8、附件8.1 片式钽电容的示意图8.2 片式钽电容的规格书法律名词及注释：1、片式钽电容：指用钽作为极板材料的电容器。

2、容量(C)：电容器储存电荷的能力。

单位为法拉(F)。

3、额定电压(Vr)：电容器可安全工作的最大电压值。

4、等效串联电阻(ESR)：电容器在工作频率下的内部等效电阻。

5、温度要求：对片式钽电容工作温度的限制范围。

6、潮湿度要求：对片式钽电容工作潮湿环境的限制要求。

7、震动和冲击要求：对片式钽电容工作环境中的震动和冲击要求。

8、手工焊接：使用手工焊接工具进行片式钽电容的连接。

9、表面贴装焊接：通过将片式钽电容表面与印刷电路板焊盘进行焊接连接的方法。

10、清洁方法：对片式钽电容进行清洁的指导方法和注意事项。

附件：1、示例图：（示意图的路径/文件名）2、规格书：（规格书的路径/文件名）。

钽电容工作频率
钽电容是一种电容器，通常用于电子电路中。

其工作频率取决于具体的应用和制造标准。

一般来说，钽电容在低频到中频范围内表现得较好，而在高频情况下可能存在一些限制。

以下是一些关于钽电容工作频率的一般性指导：
1.低频应用: 钽电容在低频范围内（几十赫兹至几百千赫兹）通常表现良好，适用于许多直流（DC）和低频交流（AC）应用。

2.中频应用: 钽电容也适用于中等频率范围（几百千赫兹至几兆赫兹）的电路，包括一些通信设备和音频设备。

3.高频应用: 在高频范围（数兆赫兹以上）下，一些其他类型的电容器，如陶瓷电容或铝电解电容，可能更适合，因为它们在高频下的性能更为稳定。

总体而言，选择电容器类型和规格应该根据具体的电路要求和工作频率范围。

在高频应用中，工程师可能会更倾向于选择其他类型的电容器，而在低频到中频范围内，钽电容可能是一个合适的选择，尤其是在需要高电容密度和稳定性的情况下。
