电解电容残余电压注意事项

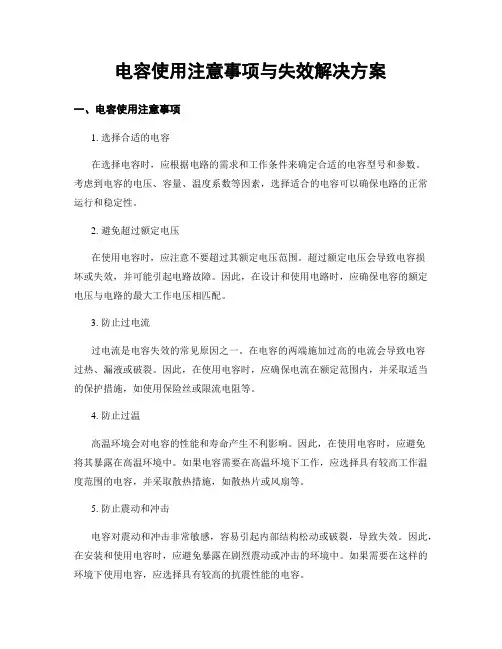

电容使用注意事项与失效解决方案一、电容使用注意事项1. 选择合适的电容在选择电容时，应根据电路的需求和工作条件来确定合适的电容型号和参数。

考虑到电容的电压、容量、温度系数等因素，选择适合的电容可以确保电路的正常运行和稳定性。

2. 避免超过额定电压在使用电容时，应注意不要超过其额定电压范围。

超过额定电压会导致电容损坏或失效，并可能引起电路故障。

因此，在设计和使用电路时，应确保电容的额定电压与电路的最大工作电压相匹配。

3. 防止过电流过电流是电容失效的常见原因之一。

在电容的两端施加过高的电流会导致电容过热、漏液或破裂。

因此，在使用电容时，应确保电流在额定范围内，并采取适当的保护措施，如使用保险丝或限流电阻等。

4. 防止过温高温环境会对电容的性能和寿命产生不利影响。

因此，在使用电容时，应避免将其暴露在高温环境中。

如果电容需要在高温环境下工作，应选择具有较高工作温度范围的电容，并采取散热措施，如散热片或风扇等。

5. 防止震动和冲击电容对震动和冲击非常敏感，容易引起内部结构松动或破裂，导致失效。

因此，在安装和使用电容时，应避免暴露在剧烈震动或冲击的环境中。

如果需要在这样的环境下使用电容，应选择具有较高的抗震性能的电容。

二、电容失效解决方案1. 电容短路如果电容发生短路，可能会导致电路故障或设备损坏。

解决这个问题的方法是先断开电源，然后检查电容是否存在短路现象。

如果确认电容短路，应将其更换为新的电容。

2. 电容漏液电容漏液可能是由于电容内部结构破裂或老化引起的。

如果发现电容漏液，应立即停止使用，并将其更换为新的电容。

同时，应清洁漏液的部分，以防止对其他元件造成损害。

3. 电容容量衰减电容容量衰减可能是由于电容老化或使用环境不良引起的。

解决这个问题的方法是先断开电源，然后使用万用表或专用仪器测量电容的容量。

如果发现容量衰减严重，应将其更换为新的电容。

4. 电容极性错误电容具有极性，如果连接错误，可能会导致电容失效或电路故障。

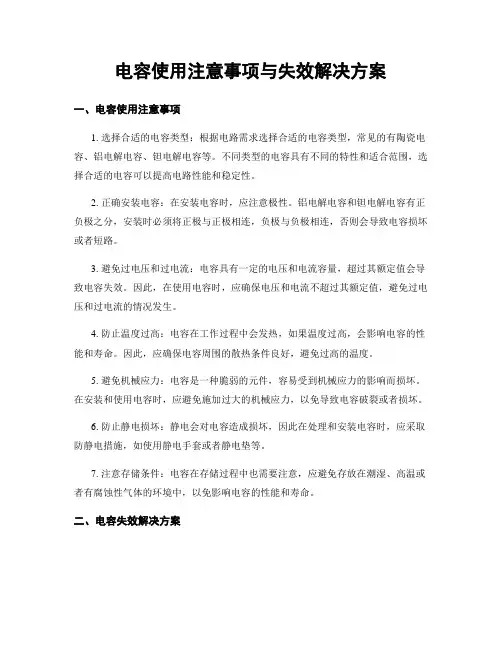

电容使用注意事项与失效解决方案一、电容使用注意事项1. 选择合适的电容类型：根据电路需求选择合适的电容类型，常见的有陶瓷电容、铝电解电容、钽电解电容等。

不同类型的电容具有不同的特性和适合范围，选择合适的电容可以提高电路性能和稳定性。

2. 正确安装电容：在安装电容时，应注意极性。

铝电解电容和钽电解电容有正负极之分，安装时必须将正极与正极相连，负极与负极相连，否则会导致电容损坏或者短路。

3. 避免过电压和过电流：电容具有一定的电压和电流容量，超过其额定值会导致电容失效。

因此，在使用电容时，应确保电压和电流不超过其额定值，避免过电压和过电流的情况发生。

4. 防止温度过高：电容在工作过程中会发热，如果温度过高，会影响电容的性能和寿命。

因此，应确保电容周围的散热条件良好，避免过高的温度。

5. 避免机械应力：电容是一种脆弱的元件，容易受到机械应力的影响而损坏。

在安装和使用电容时，应避免施加过大的机械应力，以免导致电容破裂或者损坏。

6. 防止静电损坏：静电会对电容造成损坏，因此在处理和安装电容时，应采取防静电措施，如使用静电手套或者静电垫等。

7. 注意存储条件：电容在存储过程中也需要注意，应避免存放在潮湿、高温或者有腐蚀性气体的环境中，以免影响电容的性能和寿命。

二、电容失效解决方案1. 电容短路：如果电容发生短路，可能会导致电路故障或者设备损坏。

解决方法是首先检查电容的安装是否正确，确保极性正确连接。

如果安装正确，但电容仍然短路，可能是电容本身损坏，需要更换新的电容。

2. 电容漏电：电容漏电会导致电路性能下降或者设备故障。

解决方法是首先检查电容的安装是否正确，确保极性正确连接。

如果安装正确，但电容仍然漏电，可能是电容老化或者损坏，需要更换新的电容。

3. 电容容量减小：电容容量减小会导致电路性能下降。

解决方法是首先检查电容的安装是否正确，确保极性正确连接。

如果安装正确，但电容容量仍然减小，可能是电容老化或者损坏，需要更换新的电容。

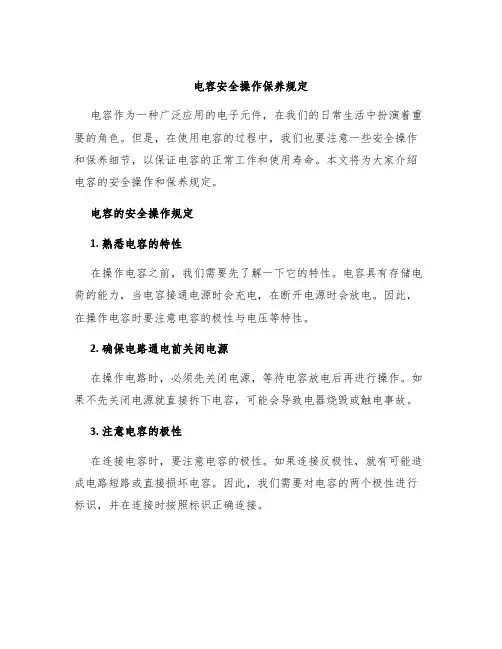

电容安全操作保养规定电容作为一种广泛应用的电子元件，在我们的日常生活中扮演着重要的角色。

但是，在使用电容的过程中，我们也要注意一些安全操作和保养细节，以保证电容的正常工作和使用寿命。

本文将为大家介绍电容的安全操作和保养规定。

电容的安全操作规定1. 熟悉电容的特性在操作电容之前，我们需要先了解一下它的特性。

电容具有存储电荷的能力，当电容接通电源时会充电，在断开电源时会放电。

因此，在操作电容时要注意电容的极性与电压等特性。

2. 确保电路通电前关闭电源在操作电路时，必须先关闭电源，等待电容放电后再进行操作。

如果不先关闭电源就直接拆下电容，可能会导致电器烧毁或触电事故。

3. 注意电容的极性在连接电容时，要注意电容的极性。

如果连接反极性，就有可能造成电路短路或直接损坏电容。

因此，我们需要对电容的两个极性进行标识，并在连接时按照标识正确连接。

4. 避免触电当电容放电时，其电压可能会很高，一般超过50伏特。

因此，在使用电容时要注意避免触电，尤其是在连接和操作电容时，切勿用手直接接触电容两端。

5. 避免短路电容有可能因为短路而损坏或变形。

因此，在操作电容时，一定要注意避免短路。

坚决杜绝暴力操作，不可将金属工具触碰到电容两端，以免发生短路。

电容的保养规定1. 避免高温环境电容的工作温度是一定范围内的，过高或过低都会对电容的使用寿命产生影响。

因此，在使用电容时应避免高温环境，尽量保持在正常温度范围内。

2. 避免电容过电压电容在工作时，承受的电压不应超过电容额定电压。

如果电容承受的电压过大，就有可能造成电容损坏。

因此，在使用电路时应避免电容过电压。

3. 避免电容过电流电容的额定电流是一定的，如果电流过大，就可能造成电容过热或损坏。

因此，在使用电路时要根据电容的额定电流选择合适的电源和电路。

4. 避免受到机械震动或振动电容具有一定的机械脆弱性，受到机械震动或振动的影响时，会产生机械变形或破损。

因此，在使用电容时要避免受到机械震动或振动的影响。

电解电容_电压参数如上示意图，电解电容的电压参数主要有：1.1 额定电压（ Rated voltage U R ）额定电压指电容器的设计最大连续正常工作电压。

1.2 直流电压（ DC Voltage UDC ）额定电压指施加于电容器件的直流电压的平均值。

1.3 交流叠加电压 / 纹波电压（ Superimposed AC VoltageUAC/ ripple voltage ）交流叠加电压又称纹波电压 , 指叠加于直流电压上的最大交流电压成分。

施加的 DC 电压与交流叠加电压 ( 纹波电压 ) 之和不能大于电容器的额定电压 , 既有关系式:UAC+UDC ≤ UR 。

1.4 额定反向电压（ Rated reversed voltage URE ）额定反向电压指电解电容最大允许反向电压（非持续性）。

电介质（氧化铝层）单向特性（ rectifying properties ）决定了电解电容具有很小的反向耐压特性。

一般只有 1V 左右的容许量。

1.5 浪涌电压（ Surge voltage US ）315 浪涌电压指允许短时间内施加于电解电容的最大电压值。

按 IEC 60384-4 规定，电电解电容应具有这样的浪涌电压值：对于UR ≤ 315 V 的电解电容， US = 1.10 X UR V 的电解电容， US = 1.15 X UR ；对于 UR ＞。

浪涌电压允许持续的时间和发生的频率请参阅具体规格书目。

1.6 瞬间电压 (Transient voltageUT)有些电容能够承受得住大于浪涌电压的一个电压值，此一参数往往没能在供应商提供的公共性规格书中找到 . 这是由于这些特别的电容一般是根据客户提出的个性要求而特制，而非一般公售品。

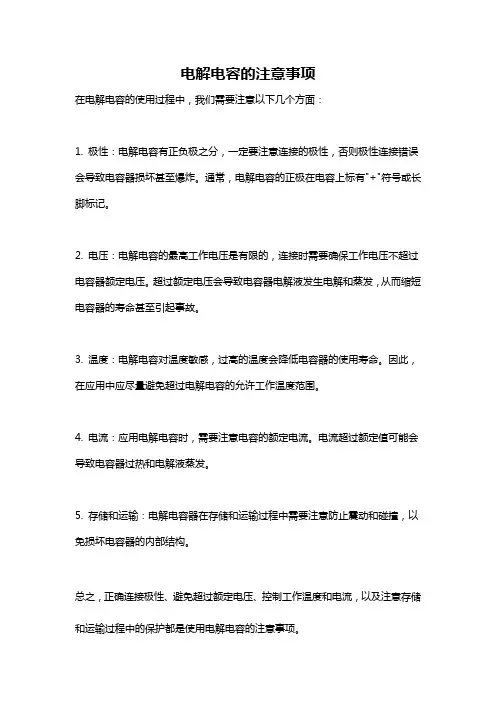

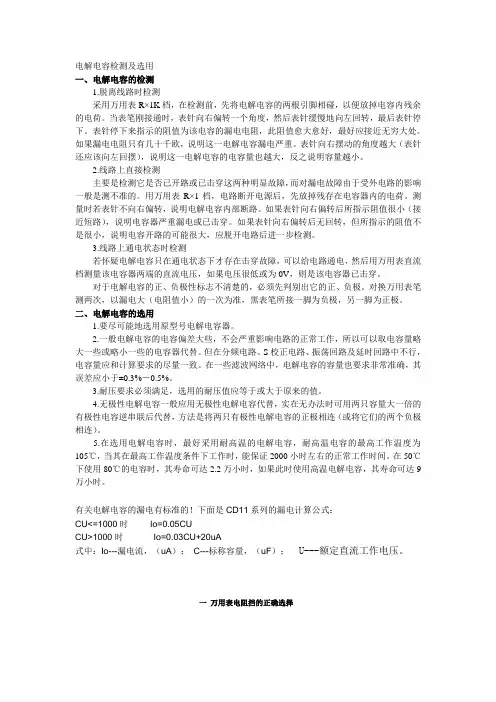

电解电容的注意事项
在电解电容的使用过程中，我们需要注意以下几个方面：
1. 极性：电解电容有正负极之分，一定要注意连接的极性，否则极性连接错误会导致电容器损坏甚至爆炸。

通常，电解电容的正极在电容上标有"+"符号或长脚标记。

2. 电压：电解电容的最高工作电压是有限的，连接时需要确保工作电压不超过电容器额定电压。

超过额定电压会导致电容器电解液发生电解和蒸发，从而缩短电容器的寿命甚至引起事故。

3. 温度：电解电容对温度敏感，过高的温度会降低电容器的使用寿命。

因此，在应用中应尽量避免超过电解电容的允许工作温度范围。

4. 电流：应用电解电容时，需要注意电容的额定电流。

电流超过额定值可能会导致电容器过热和电解液蒸发。

5. 存储和运输：电解电容器在存储和运输过程中需要注意防止震动和碰撞，以免损坏电容器的内部结构。

总之，正确连接极性、避免超过额定电压、控制工作温度和电流，以及注意存储和运输过程中的保护都是使用电解电容的注意事项。

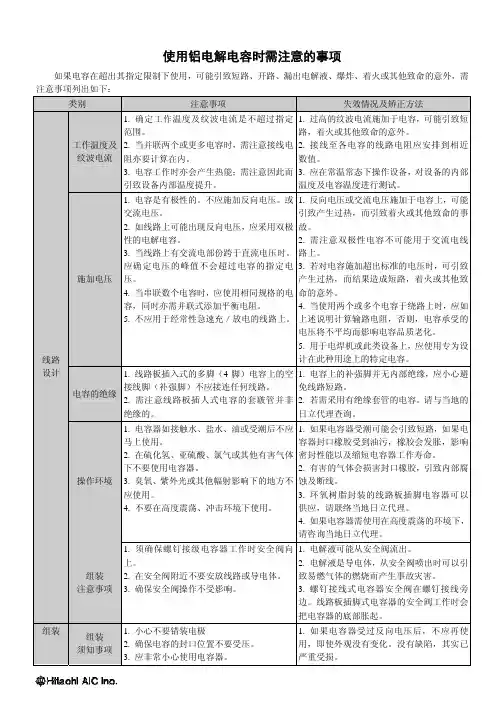

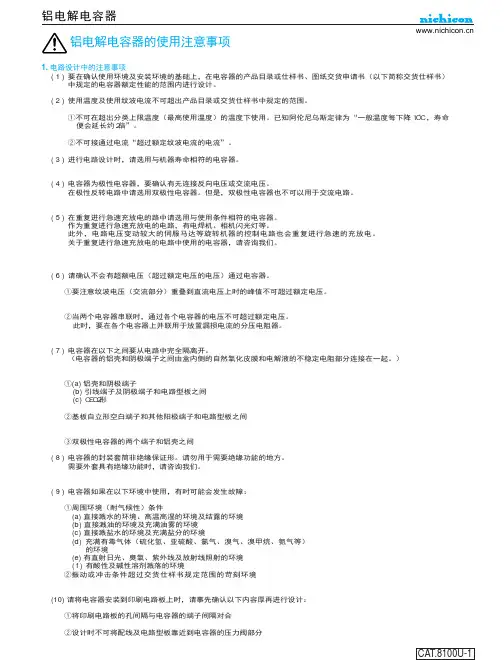

使用铝电解电容时需注意的事项 如果电容在超出其指定限制下使用，可能引致短路、开路、漏出电解液、爆炸、着火或其他致命的意外，需注意事项列出如下：类别注意事项失效情况及矫正方法工作温度及纹波电流1. 确定工作温度及纹波电流是不超过指定范围。

2. 当并联两个或更多电容时，需注意接线电阻亦要计算在内。

3. 电容工作时亦会产生热能；需注意因此而引致设备内部温度提升。

1. 过高的纹波电流施加于电容，可能引致短路，着火或其他致命的意外。

2. 接线至各电容的线路电阻应安排到相近数值。

3. 应在常温常态下操作设备，对设备的内部温度及电容温度进行测试。

施加电压1. 电容是有极性的。

不应施加反向电压。

或交流电压。

2. 如线路上可能出现反向电压，应采用双极性的电解电容。

3. 当线路上有交流电部份跨于直流电压时。

应确定电压的峰值不会超过电容的指定电压。

4. 当串联数个电容时，应使用相同规格的电容，同时亦需并联式添加平衡电阻。

5. 不应用于经常性急速充／放电的线路上。

1. 反向电压或交流电压施加于电容上，可能引致产生过热，而引致着火或其他致命的事故。

2. 需注意双极性电容不可能用于交流电线路上。

3. 若对电容施加超出标准的电压时，可引致产生过热，而结果造成短路，着火或其他致命的意外。

4. 当使用两个或多个电容于绕路上时，应如上述说明计算输路电阻，否则，电容承受的电压将不平均而影响电容品质老化。

5. 用于电焊机或此类设备上，应使用专为设计在此种用途上的特定电容。

电容的绝缘1. 线路板插入式的多脚（4脚）电容上的空接线脚（补强脚）不应接连任何线路。

2. 需注意线路板插人式电容的套皲管并非绝缘的。

1. 电容上的补强脚并无内部绝缘，应小心避免线路短路。

2. 若需采用有绝缘套管的电容。

请与当地的日立代理查询。

操作环境1. 电容器如接触水、盐水、油或受潮后不应马上使用。

2. 在硫化氢、亚硫酸、氯气或其他有害气体下不要使用电容器。

3. 臭氧、紫外光或其他幅射影响下的地方不应使用。

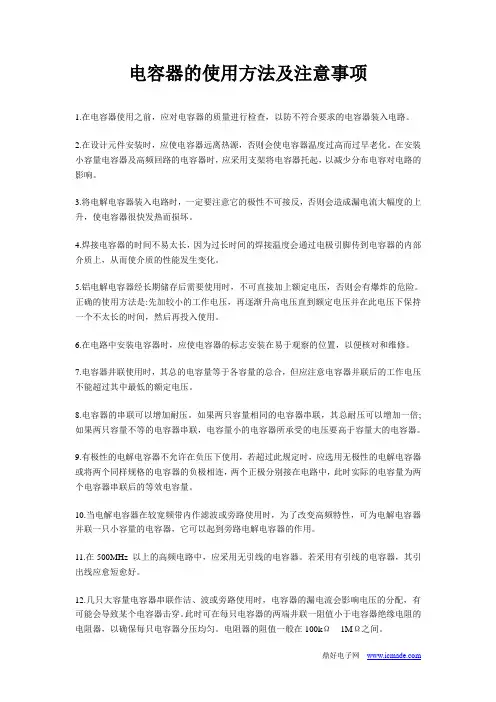

电容器的使用方法及注意事项1.在电容器使用之前，应对电容器的质量进行检查，以防不符合要求的电容器装入电路。

2.在设计元件安装时，应使电容器远离热源，否则会使电容器温度过高而过早老化。

在安装小容量电容器及高频回路的电容器时，应采用支架将电容器托起，以减少分布电容对电路的影响。

3.将电解电容器装入电路时，一定要注意它的极性不可接反，否则会造成漏电流大幅度的上升，使电容器很快发热而损坏。

4.焊接电容器的时间不易太长，因为过长时间的焊接温度会通过电极引脚传到电容器的内部介质上，从而使介质的性能发生变化。

5.铝电解电容器经长期储存后需要使用时，不可直接加上额定电压，否则会有爆炸的危险。

正确的使用方法是:先加较小的工作电压，再逐渐升高电压直到额定电压并在此电压下保持一个不太长的时间，然后再投入使用。

6.在电路中安装电容器时，应使电容器的标志安装在易于观察的位置，以便核对和维修。

7.电容器井联使用时，其总的电容量等于各容量的总合，但应注意电容器并联后的工作电压不能超过其中最低的额定电压。

8.电容器的串联可以增加耐压。

如果两只容量相同的电容器串联，其总耐压可以增加一倍;如果两只容量不等的电容器串联，电容量小的电容器所承受的电压要高于容量大的电容器。

9.有极性的电解电容器不允许在负压下使用，若超过此规定时，应选用无极性的电解电容器或将两个同样规格的电容器的负极相连，两个正极分别接在电路中，此时实际的电容量为两个电容器串联后的等效电容量。

10.当电解电容器在较宽频带内作滤波或旁路使用时，为了改变高频特性，可为电解电容器并联一只小容量的电容器，它可以起到旁路电解电容器的作用。

11.在500MHz 以上的高频电路中，应采用无引线的电容器。

若采用有引线的电容器，其引出线应愈短愈好。

12.几只大容量电容器串联作洁、波或旁路使用时，电容器的漏电流会影响电压的分配，有可能会导致某个电容器击穿。

此时可在每只电容器的两端井联一阻值小于电容器绝缘电阻的电阻器，以确保每只电容器分压均匀。

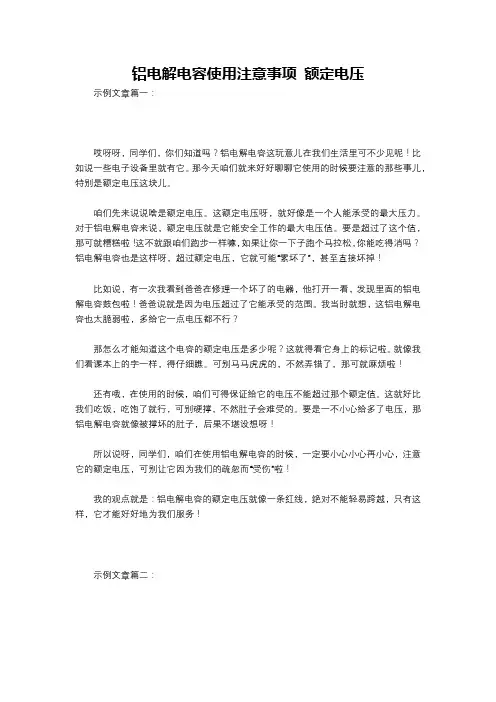

铝电解电容使用注意事项额定电压示例文章篇一：哎呀呀，同学们，你们知道吗？铝电解电容这玩意儿在我们生活里可不少见呢！比如说一些电子设备里就有它。

那今天咱们就来好好聊聊它使用的时候要注意的那些事儿，特别是额定电压这块儿。

咱们先来说说啥是额定电压。

这额定电压呀，就好像是一个人能承受的最大压力。

对于铝电解电容来说，额定电压就是它能安全工作的最大电压值。

要是超过了这个值，那可就糟糕啦！这不就跟咱们跑步一样嘛，如果让你一下子跑个马拉松，你能吃得消吗？铝电解电容也是这样呀，超过额定电压，它就可能“累坏了”，甚至直接坏掉！比如说，有一次我看到爸爸在修理一个坏了的电器，他打开一看，发现里面的铝电解电容鼓包啦！爸爸说就是因为电压超过了它能承受的范围。

我当时就想，这铝电解电容也太脆弱啦，多给它一点电压都不行？那怎么才能知道这个电容的额定电压是多少呢？这就得看它身上的标记啦。

就像我们看课本上的字一样，得仔细瞧。

可别马马虎虎的，不然弄错了，那可就麻烦啦！还有哦，在使用的时候，咱们可得保证给它的电压不能超过那个额定值。

这就好比我们吃饭，吃饱了就行，可别硬撑，不然肚子会难受的。

要是一不小心给多了电压，那铝电解电容就像被撑坏的肚子，后果不堪设想呀！所以说呀，同学们，咱们在使用铝电解电容的时候，一定要小心小心再小心，注意它的额定电压，可别让它因为我们的疏忽而“受伤”啦！我的观点就是：铝电解电容的额定电压就像一条红线，绝对不能轻易跨越，只有这样，它才能好好地为我们服务！示例文章篇二：《铝电解电容使用注意事项之额定电压》嘿，小伙伴们！你们知道吗？在我们生活中那些神奇的电子设备里，有一种小小的东西叫铝电解电容，它可重要啦！今天我就来给大家讲讲铝电解电容使用时关于额定电压的那些事儿。

先来说说什么是额定电压吧。

就好比我们每个人都有自己能承受的最大压力一样，铝电解电容也有它能承受的最大电压，这就是额定电压。

要是超过了这个电压，那可就糟糕啦！想象一下，铝电解电容就像一个小战士，额定电压就是它的战斗力极限。

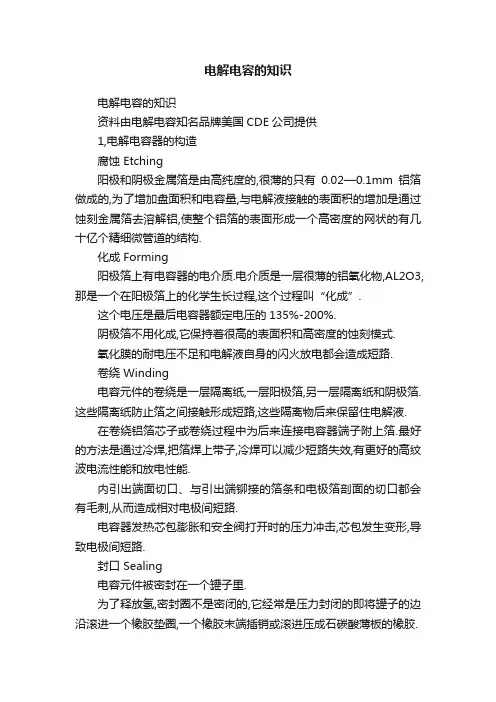

电解电容的知识电解电容的知识资料由电解电容知名品牌美国CDE公司提供1,电解电容器的构造腐蚀 Etching阳极和阴极金属箔是由高纯度的,很薄的只有0.02—0.1mm铝箔做成的,为了增加盘面积和电容量,与电解液接触的表面积的增加是通过蚀刻金属箔去溶解铝,使整个铝箔的表面形成一个高密度的网状的有几十亿个精细微管道的结构.化成 Forming阳极箔上有电容器的电介质.电介质是一层很薄的铝氧化物,AL2O3,那是一个在阳极箔上的化学生长过程,这个过程叫“化成”.这个电压是最后电容器额定电压的135%-200%.阴极箔不用化成,它保持着很高的表面积和高密度的蚀刻模式.氧化膜的耐电压不足和电解液自身的闪火放电都会造成短路.卷绕 Winding电容元件的卷绕是一层隔离纸,一层阳极箔,另一层隔离纸和阴极箔.这些隔离纸防止箔之间接触形成短路,这些隔离物后来保留住电解液.在卷绕铝箔芯子或卷绕过程中为后来连接电容器端子附上箔.最好的方法是通过冷焊,把箔焊上带子,冷焊可以减少短路失效,有更好的高纹波电流性能和放电性能.内引出端面切口、与引出端铆接的箔条和电极箔剖面的切口都会有毛刺,从而造成相对电极间短路.电容器发热芯包膨胀和安全阀打开时的压力冲击,芯包发生变形,导致电极间短路.封口 Sealing电容元件被密封在一个罐子里.为了释放氢,密封圈不是密闭的,它经常是压力封闭的即将罐子的边沿滚进一个橡胶垫圈,一个橡胶末端插销或滚进压成石碳酸薄板的橡胶.太则紧密封会导致压力增加,太松则密封会因为电解液的可允许的流失而导致缩短寿命.2, 电容量电容量公差 Capacitance Tolerance电容量的公差是指可允许的电容量的最大值和最小值,用相对于额定电容量的百分数的增加和减少来表示,即ΔC/C.电容量的温度特性 Capacitance Temperature characteristics 电容量随温度的变化而变化.这个变化的本身很小程度上是依赖于额定电压和电容的尺寸的.从25℃到限制的最高温度电容量的增加量小于5%.大部份电容在-20℃至-40℃時,容值下降很快, 对於標稱-40℃的產品,在-40℃時低压的电容,电容值一般下降20%,高压电容下降40% .对于额定温度为-55℃的电容,在-40℃时电容值的下降量一般小于10%,在-55℃时电容值的下降量一般小于20% .电容量的频率特性 Capacitance frequency characteristics等效电容值随频率的增加而降低.根据电容量自谐振频率一般低于100kHz.電容量和電壓關係Capacitance vs Voltage例如: 如果我们有一个20V 1.2F 尺寸为3×8.63的电容器,我想用400V 同样尺寸的电容器去代替,那我们选用的容量是多少?1.2×(400/20)1.5=13000uF --- 0.013F@400V即:C1*V1^1.5＝C2*V2^1.5.3,电压额定DC电压 Rated DC voltage额定直流电压时标示在电容上的电压,它是包括纹波电压的最大峰值电压,这个电压可能在额定温度范围内在端子之间持续的被供给.较高额定电压的电容可能代替较低额定电压的电容所只要外形尺寸,DF和ESR的额定值是兼容的.工作电压(working voltage)简称WV应为标称安全值,也就是说应用电路中,不得超过此标称电压.电解电容工作在远低于额定工作电压时,由于不能得到有效的足以维持电极跟电解液之间的退极化作用,会导致电解电容的极化而降低涟波电流,增大ESR,从而提早老化.但是这个说法的前提是“远低于额定工作电压”,综合一些长期的实践经验来看,选取额定工作电压标称值的2/3左右为正常工作电压,是比较合理的.额定浪涌电压 Rated surge voltage额定浪涌电压是最大的直流过电压,即25℃时时间不超过30秒偶然的间隔不少于5分钟电容可能承受的的电压.浪涌电压的测量 Surge voltage measurement在正常的室温下给电容通过一个1000Ω±10%的电阻加上额定浪涌电压(如果电容量是2500uF或更高,则使用2500,000/CΩ±10%的电阻,C是电容单位是uF).循环加电压1/2分钟开接着41/2分钟关,当处于关状态时,每个电容通过充电电阻或等效电阻放电.重复循环120小时.公布测试的必要条件是为了DCL,ESR,DF满足最初的条件,且没有机械损坏或电解液的泄漏的迹象.没有小滴或可视的流动的电解液残留物是允许的.瞬态过压 Transient over-voltage铝电解电容一般能承受限制能量的非常高的瞬态过压.超过电容浪涌电压额定值50V以上的应用将造成高的漏电流和固定电压工作模式就像齐纳二极管的反向击穿.如果电解液不能承受电压的压力,电容可能损坏短路,但是即使电解液能承受电压的压力,这种操作模式也不能维持很长时间,因为由电容所产生的氢气和压力的积累将造成损坏.冗余电压铝电解电容器先充电,再放电,而后将引线短接,再将其放置一段时间后,两端子间存在电压上升的现象;由这种现象所引起的电压称之为再生电压.当电压施加在介质之上时,在介质内部引起电子的转移,从而在介质内部产生感应电场,其方向与电压的方向相反,这种现象称之为极化反应.在施加电压引起介质极化后,如果两端子进行放电一直到端子间的电压为零,尔后将其开路放置一段时间后,一种潜在的电势将出现在两端子上,这样就引起了再生电压.再生电压在电容器开路放置10天~20天时达到峰值,然后逐渐降低,再生电压有随着元件变大而增大的趋势.如果电容器在产生再生电压后,两端子短路,瞬间高压放电可能引起组装线上的操作员工的恐惧感,并且,有可能导致一些低压驱动元件被击穿的危险,预防出现这种情况的措施是在使用前加100ohm~1Kohm的电阻进行放电,或者在产品包装中用铝箔覆盖引起两端子间短路放电.极性-反向电压 Polar-Reversed Voltage在电路设计和安装时要检查每一个电容的极性.在电容上会标示极性.尽管电容能持续承受1.5V的反向电压,超过这个值就会因为过热,压力过大或介质损坏而损坏电容.这会造成相关联的开路或短路故障和电容压力释放口的破裂.充电-放电Charge-Discharge铝电解电容没有被设计成可以频繁快速的充电和放电,频繁快速的充电和放电会使电容因为过热,压力过大或崩溃而损坏,随后的故障是开路或短路.对于充电-放电的应用使用电容设计成这种应用,不要超过制造商所建议的放电速率.电压分配Voltage Sharing在充电期间,每个串联电容的电压与实际的电容量的倒数成正比.但是达到最终电压时,每个电容上的电压与电容的漏电流的倒数成正比.当然串联回路上所有的漏电流是相同的,趋向于更高漏电流的电容将获得比较小的电压.因为漏电流随所提供的电压的增加而增加,较低的电压会造成较高的漏电阻抗,使电压趋向相同.测试高压母线上的串联电容,供给电容多出额定电压两倍的10%的电压,在整个温度范围内显示出良好的电压分配,没有电容电压曾经超过其额定值.电压的降额 Voltage Derating电压的降额用百分比来表示,即给定电压小于额定电压的百分比,如一个450V的电容工作在400V将有11%的电压降额.如用至少高于额定电压135%的化成电压和85℃的额定或更高温度鋁箔所制作的铝电解电容器,不需要过多的电压降额,降额可持续增加工作寿命.在应用中,在温度小于45℃时工作不需要降额.高于75℃,10%的降额是足够的.对于更高的温度和高的纹波电流,15% 或20%的降额是合适的.军事和空间的应用使用50%的电压降额.在正常室温下,照相闪光(photoflash)电容可以在满额定电压下被使用,因为它们是为这样的职责而设计的.至少10%的电压降额对于频闪(strobe)电容有好处,因为它们连续工作会使它们变热.4,温度工作温度范围 Operating Temperature Range它是环境温度范围,在这个温度下电容被设计能持续工作.很大程度上化成电压决定了高温限制值.低温限制值很大程度上由电解液的低温电阻系数所决定.105 ℃等级的化成电压要高于85 ℃.所以105 ℃等级的电容比85 ℃的电容具有更长的寿命或更高的承受纹波电流的能力.5, 纹波电流纹波电流 Ripple Current纹波电流是流进电容的交流电流.之所以称为纹波电流是因为其所关联的依附在电容的直流偏置电压上的交流电压的行进就像水上的纹波一样.纹波电流使电容发热,太高的温升将使电容超过它的最大可允许管芯的温度而很快损坏,但是工作于接近最大允许管芯温度将大大缩短预期的寿命.最大可允许的纹波电流决定于多大可被允许且仍能满足电容的负载寿命指标.对于铝电解电容工作于最大允许管芯温度其负载寿命指标典型值是1000到10,000小时.即六个星期到一年零七个星期,对于大多数的应用这个时间都太短了.纹波电流的技术规格 Ripple current specification纹波电流是由在额定温度下获得希望的温升所决定的.通常额定温度为85℃的电容允许的温升是10℃,最大允许管芯温度是95℃.通常额定温度为105℃的电容允许的温升是5℃,最大允许管芯温度是110℃. 纹波电流额定值通常假定电容是对流冷却,整个罐子与空气接触.0.006W/℃/in2的对流系数是假设温升是从空气到外壳,管芯温度假设与外壳温度相同.功率损耗等于纹波电流的平方乘以ESR , ( P=I (square)*R) .通常使用25℃,120Hz的最大的ESR,但是既然ESR随温度的增加而减少,所以可使用低于最大ESR的值去计算功率损耗.这有一个例子,对于4700uF,450V,直径为3 inch(76mm),长为55/8 inchs(143mm) 的罐型电容,其25℃,120Hz最大的ESR是30mΩ,假设你想要这种电容纹波电流额定值.罐型的面积-不包括端子末端-是60.1in2(388mm2).热导系数是(0.006)(60.1)=0.36W/℃.对于10℃的温升,外壳可能损耗 3.6W.所以对于最大的ESR是30mΩ可允许的纹波电流是11A.(3．6＝I square x 0．03)像这个例子里的大的罐型电容忽略了从外壳到管芯的温升就会严重的夸大了纹波电流的容量.纹波电流的温度特性Ripple current temperature characteristics对于工作温度小于额定温度额定纹波电流会增加.在技术指标中会显示增加量.一般增加量决定于最大管芯温度(Tc),额定温度(Tr)和环境温度(Ta)即:纹波温度增量=[(T c- Ta)/ (Tc- Tr)]1/2高的纹波电流会使工作寿命小于预期寿命,因为电容时间越长其ESR越大对于相同的纹波电流发热量会增加.这加速了磨损.纹波电流的频率特性 Ripple current frequency characteristics 工作频率不是120Hz时,要校正额定纹波电流.在技术指标中会显示增加量.通常增加量决定于预期随频率的变化的ESR,但是就像上面所讨论的,ESR是温度,电容量,额定电压和频率复杂的函数.所以很难产生一个精确模拟其对频率依赖的纹波-频率的增量表.对于高纹波电流的应用要确认在你感兴趣的频率下的ESR,并计算总的功率损耗.电解电容器的寿命还与电容器长时间工作的交流电流与额定脉冲电流(一般是指在85℃的环境温度下测试值,但是有一些耐高温的电解电容器是在125℃时测试的数据)的比值有关.一般说来,这个比值越大,电解电容器的寿命越短,当流过电解电容器的电流为额定电流的3.8倍时,电解电容器一般都已经损坏.所以,电解电容器有它的安全工作区,对于一般应用,当交流电流与额定脉冲电流的比值在3.0倍以下时,对于寿命的要求已经满足.实际上d的变化范围在5%—20%之间,它造成纹波电流大小约是电容直流输出电流,的2-4倍.D的选择对电容器的影响很大,一个比较小的d值和高峰值的冲点线路能够产生一个比较大的纹波电流值.纹波电流和d的关系可在中看到,根据ESR和频率的关系,变换d将会导致电容的能耗,这个能耗正比于纹波电流,或正比于纹波电流的平方,或者是着两个值中的某一点.涟波电流对于石机的滤波电路来说,是一个很重要的参数.涟波电流Irac 是愈高愈好.他的高低与工作频率相关,频率越高Irac越大,频率越低Irac越小.传统的认为我们需要在低频时能够有很高的涟波电流,以求得到良好的大电流放电特性,使的低频更加结实饱满富有弹性,以及良好的控制驱动特性;实际上在高频时高的涟波电流对音色的正面帮助也很大,可以使高频有更好的延伸和减小粗糙感. 在我们现有的摩滤波电容的文章中,推荐的大部分电容都是日本货,比如说elna,红宝石,nichicon(篮精灵),当然还有日本化工等品种,由于我们一入道就接触这些电容,因此先入为主的我们就认为这些电容就是最好的电容.当然,玩胆机的朋友,眼界更为开阔,他们决不轻易使用这些日本货,而是想方设法地去寻找欧美货.根据本人这些年的实践来看,在上面的那些日本货中,除了ENLA的极少数品种和欧美品种和能有一拼外,其他的品种根本不是欧美货的对手.在胆机用滤波电容中,美国的cornell dubilier的效果不错,它的直径是35mm,高度要比日本货高一倍,但是相同耐压的RIFA电容的直径是75mm,无法安装.cornell dubilier电容的脚是2个较粗的接线柱,通过螺丝固定,而很多日本货是四个脚,直接焊接,因此在替换的时候仍然比较麻烦,我费了很大力气才把我的胆机上的四个滤波电容换好.6,等效串联電阻ESR等效串联电阻 Equivalent Series Resistance等效串联电阻(ESR)是一个单一的电阻值,它代表了所有的电容的欧姆损耗与电容相串联.用于DC/DC开关稳压电源输入滤波电容器,因开关变换器是以脉冲形式向电源汲取电能,故滤波电容器中流过较大的高频电流,当电解电容器等效串联电阻(ESR)较大时,将产生较大损耗,导致电解电容器发热.而低ESR电解电容器则可明显减小纹波(特别是高频纹波)电流产生的发热. 电解电容器ESR较低,能有效地滤除开关稳压电源中的高频纹波和尖峰电压.ESR的高低,与电容器的容量、电压、频率及温度…都有关,ESR要求越低越好.当额定电压固定时,容量愈大ESR愈低.当容量固定时,选用高额定电压的品种可以降低ESR.低频时ESR高,高频时ESR低,高温也会使ESR上升.ESR的测量 ESR measurement对于铝电解电容,是在25℃时测试在一个测量桥式电路中等效串联电路中的电阻值作为ESR的值,测量桥式电路用120Hz没有谐波含量最大AC信号电压为1Vrms没有正向偏置电压的电源来供电.ESR的温度特性 ESR Temperature characteristicsESR随温度的的增加而降低.从25℃到限制的最高温度ESR大约降低35%到50%.但是在限制的最低温度时ESR的增加超过10倍.对于额定温度为-20℃或-40℃的电容,在-40℃时ESR的增加超过100倍.像DF一样,ESR随频率而变化.重写一次上面DF的公式,ESR可由下面的公式来模拟:ESR=10,000(DFif) /2лfC +ESRhf用ESR来表示,在低频时ESR随着频率的增加稳定的下降,关电源的体积不断缩小,能量转换效率不断提高,使得开关电源的工作频率不断提高(从20kHz到500kHz,甚至达到1MHz以上),导致其输出部分的高频噪声加大,为了有效滤波,必须使用超低高频阻抗或低等效串联电阻(ESR)的电容器.D.3 损耗因数- Dissipation Factor(DF)Tan& (损耗角正切)在等效电路中,等效串联电阻ESR同容抗1/wC 之比称为T an& ,其测量条件与电容量相同.Tan&=R(ESR)/(1/ wC)= wC R(ESR)其中:R(ESR)= ESR(120HZ) w =2 X 3.14 fF= 120HzTan& 随着测量频率的增加而变大,随着测量温度的下降而增大.损耗因数是测量损耗角的正切值并用百分数来表示.损耗因数也是ESR同容性电抗的比值,因此与ESR有关,用公式表示:DF=2лfC(ESR)/10,000DF是用百分数表示的没有单位的数值,测试频率f的单位是Hz,电容量C的单位是Uf,ESR的单位是Ω.DF的测试 DF measurementDF的测试是在25℃用120Hz没有谐波含量最大AC信号电压为1Vrms没有偏置电压的电源来供电下完成的.DF的值与温度和频率有关.DF的温度特性 DF T emperature characteristics损耗因数随温度的升高而降低.从25℃到最高温度限制值时DF大约降低50%,但是在最低温度限制值时,DF增加超过10倍.额定温度为-55℃的更好的器件的DF值在-40℃时增加量不到5倍.损耗因数在高频时随频率的变化而变化.DF用以下的公式来模拟: DF=DFif+2лfC(ESRhf)/10,000DF是用百分数来表示的总的损耗因数,DFif是用百分数来表示的低频的损耗因数,ESRhf是高频时的ESR单位Ω,f是测试频率单位Hz,C是测试频率下的电容量单位uF.DFif是由功率损失所造成的,功率损失是由在铝氧化介质的分子排列方向的电场所产生的.ESRhf是由在薄膜,连接器和电解液/隔离物垫上的阻性损耗所造成的.电解液/隔离物垫上的电阻值经常起主导作用,它的电阻值随频率变化很小.DFif的范围大约是从1.5%到3%.ESRhf的范围是从0.002到10Ω,随温度而降低.上面DF的公式表明DF在低频时是个常数,在交越频率处跨越到降低的DF和固定的ESR,交越频率与电容量成反比.因此高电容量的电容其交越频率就低.随着频率的增加高电容量的电容比低电容量的电容DF 降低的更多.DF值是高还是低,与温度、容量、电压、频率……都有关系;当容量相同时,耐压愈高,DF值就愈低.频率愈高,DF值愈高,温度愈高, DF值也愈高.DF 值一般不标注在电容器上或规格介绍上面.在DIY选取电容时,可优先考虑选取更高耐压的,比如工作电压为45V时,选用50V的就不很合理.尽管使用50V 的从承受电压正常工作方面并无不妥,但从DF值方面考虑就欠缺一些.使用63V或71V耐压的会有更好的表现的.当然再高了性价比上就不合算了.含浸 Impregnation电容器元件注入电解液,浸透纸隔离物并且渗透到蚀刻管道里.注入的方法可能会涉及到器件的浸入和真空压力周期的应用不管使用或不使用加热,或者在小单元情况下仅仅是简单的吸收.电解液是根据电压和工作温度范围用不同的公式表示的成分的复杂混合物.其基本的成分是具有可溶性和可导电性的盐-一种溶解物-以产生电的传导.普通的溶剂是乙烯乙二醇(EG), 二甲基的甲酰胺(DFM)和微克丁内酯(GBL).普通的溶解物是铵硼酸盐和其它的铵盐.EG典型应用于额定值为-20℃或-40℃的电容.DFM和GBL经常应用于额定值为-55℃的电容.在电解液里水起很大的作用.水增加了导电性因此减少了电容的阻抗.但是它降低了沸点因而妨碍了高温性能,减少了贮藏寿命.占几个百分点的水是必要的,因为电解液要维持铝氧化物电介质的完整性.当漏电流流动时,水被分解为氢和氧,氧被附着在阳极金属薄片上通过增加更多的氧来复原漏电流地点.氢通过电容的密封橡胶溢出.7,漏电流DCL漏电流 DC Leakage Current(DCL)DC漏电流是指在给定的额定电压下流过电容的直流电流值.漏电流的值依赖于给定的电压,充电周期和电容的温度.电容器的介质对直流电具有很大的阻碍作用.由于铝氧化膜介质上浸有电解液,在施加电压时,重新形成以及修复氧化膜的时候会产生一种很小的称之为漏电流的电流,刚施加电压时,漏电流较大,随着时间的延长,漏电流会逐渐减小并最终保持稳定. 测试温度和电压对漏电留具有很大的影响.漏电流会随着温度和电压的升高而增大DCL的测试方法 DCL Method of measurement漏电流的测量是在25℃的温度下,提供额定电压并通过1000Ω的保护电阻同测量电路中的电容相串联.加电压5分钟以后,漏电流没有超过规格所给定的最大值.铝电解电容都存在漏电的情况,这是物理结构所决定的.漏电流当然是越小越好.电容器容量愈高,漏电流就愈大.降低工作电压可降低漏电流.选用更高耐压的品种也会有助于减小漏电流.相同条件下优先选取高耐压品种的确是一个简便可行的好方法;降低内阻、降低漏电流、降低损失角、增加寿命.真是好处多多,唯价格上会高一些.而漏电流值大小的控制是电容器三个参数中的重点,漏电流值大小是判断电容器质量的一个重要标志.影响铝电解电容漏电流值的主要因素有:(1)所用原材料的纯度情况, 包括正极箔的含杂质情况, 负极箔纯度、去离子水的纯度, 电解纸的杂质含量以及其它结构材料、密封材料等等 .(2)工作电解液的成分、粘度、P H 值、比电阻 .(3)工作和贮存环境的影响 .(4)电容器生产的环境和制造工艺的控制, 特别是老炼工艺, 电容器内部氧化膜的修补过程等 .把相同容量的电解电容按照额定承受电压进行充电,放置一段时间后再检测电容器两端的电压下降程度.下降电压越少的漏电流就越小.DCL的温度特性 DCL Temperature characteristics随温度的增加而增加DCL的测试方法 DCL Method of measurement漏电流的测量是在25℃的温度下,提供额定电压并通过1000Ω的保护电阻同测量电路中的电容相串联.加电压5分钟以后,漏电流没有超过规格所给定的最大值.把相同容量的电解电容按照额定承受电压进行充电,放置一段时间后再检测电容器两端的电压下降程度.下降电压越少的漏电流就越小.DCL的电压特性 DCL Voltage characteristics漏电流的值随着提供的电压的降低会迅速的减少.8,外部气压 External Pressure对于固体电解液的电容没有关联.铝电解电容能在80000英尺(20320m)和3kPa低的气压下工作.最大的空气压力依赖于尺寸和电容的类型.超过最大值会通过压坏外壳,打开压力释放口或产生一个短路电路使电容损坏.9,电感 Inductance电感是等效串联电感,对于温度和频率相对独立.对于SMT典型值的范围是从2到8nH,对于径向引线的类型其典型值的范围是从10到30nH,对于螺丝端子的类型其典型值的范围是从20 nH到50nH,对于轴向引线的类型其典型值高达200nH.这些低的值是通过制表区域和介质接触几何学的固有的低的电感量所获得的.电容元件具有小于2nH的典型的电感量.CDE 电感的简单计算公式: ( 直径/2) +5 < 电感(nH)< 直径-810,绝缘和接地 Insulation and Grounding非固态电解液铝电解电容的铝外壳通过与电解液接触与负极相连.所产生的绝缘电阻从几个欧姆到几千个欧姆.对于轴向端子的电容和扁平组件封装外壳与负极端子连接.如果同外壳接触的器件有一定电平而不是负极端子,使用带绝缘套的电容.塑料绝缘(UL224VW-1 )能承受3000Vdc或2500Vac,60Hz1分钟,电压加在外壳和一个1/4英寸宽围绕绝缘套的金属薄膜之间.给电容安装上满意的尼龙螺母和间隔孔.在薄膜和电容外壳之间加电100V 2分钟以后,绝缘电阻不小于100MΩ.11,平衡电阻Balancing Resistors在额定温度时,串联的两个电容漏电流的差异能被估计为0.0015CVr单位是uA,C是额定电容量单位是uF,Vb是通过两个电容的电压单位是Vdc.使用这种估计数值,使用下面的公式来为每个电容选取平衡电阻的值.R=(2Vr-Vb)/(0.0015CVr)R使平衡电阻单位是MΩ,Vr是你想要加在每一个电容上的最大电压,Vb是通过两个电容的最大母线电压.对于三个或更多的电容串联可使用下面的公式,n是串联电容的个数:R=(Vr-Vb/n)/(0.00075CVr)当两个电容串联时,电压的分配很少使用平衡电阻.在使用平衡电阻作为电压放电以前,应考虑到不使用平衡电阻通常会增加系统的可靠性因为不使用平衡电阻可降低电容周围的温度,除去比电容可靠性低的元器件就意味着保护.作为替代,使用相同生产的一批电容以确保相同的漏电流或使用更高的额定电压以允许不同生产商的电容电压的不均衡.确。

详解铝电解电容器的参数详解铝电解电容器的参数铝电解电容器的参数详解之一铝电解电容器的基本参数主要有电压、电容量、最高工作温度及寿命、漏电流和损耗因数，有的铝电解电容器，如开关电源输出滤波用的铝电解电容器还有额定纹波电流、ESR等参数。

电压铝电解电容器的电压指标主要有额定DC电压、额定浪涌电压、瞬间过压和反向电压，下面将逐一介绍。

1．反向电压钽电容是有极性电容器，通常不允许工作在反向电压。

在需要的地方，可通过连接一个二极管来防止反极性。

通常，采用导通电压约为0. 8V的二极管是允许的。

在短于Vs的时间内，小于或等于1.5V的反向电压也是可以承受的，但仅仅是短时间，绝不能是连续工作状态。

2．工作电压V OP工作电压是电容器在额定温度范围内所允许的连续工作的电压。

在整个工作温度范围内，电容器既可以在满额定电压（包括叠加的交流电压）下连续工作，也可以连续工作在0V与额定电压之间任何电压值。

在短时间内，电容器也可承受幅值不高于-1. 5V的反向电压。

反向电压的危害主要是反向电压将产生减薄氧化铝膜的电化学过程，从而不可逆地损坏铝电解电容器。

3．额定DC电压VR额定DC电压VR是电容器在额定温度范围内所允许的连续工作电压，它包括在电容器两电极间的直流电压和脉动电压或连续脉冲电压之和。

通常，钽电容的额定电压在电容器表面标明。

通常额定电压≤100V为“低压”铝电解电容器，而额定电压≥150V为“高压”铝电解电容器。

额定电压的标称电压为：3V、4V、6.3V、(7.5V)、10V、16V、25V、35V、(40V)、50V、63V、80V、100V、160V、200V、250V、300V、(315V)、350V、(385V)、400V、450V、500V、(550V)。

其中括号中的电压值为我国不常见的。

4．额定浪涌电压Vs额定浪涌电压Vs是铝电解电容器在短时间内能承受的电压值，其测试条件是：电容器工作在25℃，在不超过30s，两次间隔不小于5min。

电解电容标称耐压余量
电解电容的标称耐压余量是指电解电容器额定工作电压与实际
工作电压之间的差值。

在实际应用中，电解电容器的工作电压通常
会受到外部环境、温度、电压波动等因素的影响，因此需要有一定
的标称耐压余量来保证电容器的稳定工作。

电解电容器的标称耐压余量通常以百分比的形式表示，常见的
标称耐压余量为20%、30%甚至50%。

这意味着电容器的实际工作电
压应该低于其额定工作电压的20%、30%或50%。

例如，一个标称电
压为50V的电解电容器，如果其标称耐压余量为20%，那么它的实
际工作电压应该在40V以下。

标称耐压余量的设定是为了在电解电容器工作时能够有一定的
安全保障，避免因电压波动或突然增加而导致电容器损坏甚至爆炸。

同时，标称耐压余量也考虑到了电容器的老化和使用寿命，因为随
着时间的推移，电容器的绝缘性能会逐渐下降，标称耐压余量可以
延长电容器的可靠性和稳定性。

总之，电解电容的标称耐压余量是为了确保电容器在实际工作
中能够稳定可靠地工作而设置的一个安全保障参数。

它是根据电容
器的设计、材料和工作环境等因素综合考虑而确定的，对于电子设备的设计和使用具有重要的意义。

电容使用注意事项与失效解决方案一、电容使用注意事项1. 选择合适的电容类型：根据电路需求选择合适的电容类型，例如固定电容、变压电容、电解电容等。

确保电容的额定电压和容量满足电路的要求。

2. 电容安装位置：电容应远离高温、潮湿、腐蚀性气体等环境，以避免对电容的损坏。

同时，电容应远离其他高温元件，以免因温度升高而影响电容的性能。

3. 注意极性：对于极性电容，如电解电容，应注意正确连接其正负极。

反接电容会导致电容损坏，甚至发生爆炸。

4. 避免超压：电容的额定电压是其能够承受的最大电压。

在使用过程中，应避免超过电容的额定电压，以免电容击穿或损坏。

5. 避免过流：电容的额定电流是其能够承受的最大电流。

在电路设计和使用中，应确保电容的电流不超过其额定电流，以免损坏电容。

6. 防止静电放电：在处理电容时，应注意防止静电放电对电容造成损害。

可以使用静电手环或静电垫等防静电设备，确保操作环境的静电安全。

7. 温度控制：电容的性能受温度影响较大，应控制电容的工作温度在标准范围内。

过高的温度会导致电容老化、容量减小甚至失效。

8. 避免机械振动：电容在机械振动下易受损，应避免电容长时间处于振动环境中，或者采取合适的固定措施，确保电容的稳定性。

二、电容失效解决方案1. 电容漏电流过大：当电容漏电流超过正常范围时，可能是由于电容老化或内部绝缘损坏导致的。

解决方法是更换电容或修复绝缘层。

2. 电容容量减小：电容容量减小可能是由于电容老化、内部介质损坏或极板腐蚀等原因引起的。

解决方法是更换电容或进行修复，如清洗极板、更换介质等。

3. 电容短路：电容短路可能是由于电容内部介质击穿或极板短路引起的。

解决方法是更换电容或进行修复，如修复介质、修复极板等。

4. 电容爆炸：电容爆炸可能是由于电容内部压力过大引起的。

一旦发生电容爆炸，应立即切断电源，并采取安全措施。

解决方法是更换电容，并检查电路是否存在其他问题。

5. 电容极板腐蚀：电容极板腐蚀可能是由于环境潮湿、腐蚀性气体等引起的。

超过电解电容的额定电压超过电解电容的额定电压是一种极其危险的行为。

它不仅会损坏电容本身，还可能导致严重的安全事故发生。

因此，我们在使用电解电容时必须要明确其额定电压，并且严格遵守。

首先，让我们了解一下电解电容。

它是一种常见的被广泛应用于电子设备中的电子元件，用来存储和释放电能。

它通常由两个导体片之间的电介质和电解质构成。

然而，电解电容有一个重要的参数，即额定电压。

这个额定电压代表了电容可以安全承受的最大电压。

超过额定电压使用电容会导致电容内部电解质挥发、电解质泄漏，进而产生高温、火灾等危险情况。

那么，如果超过了电解电容的额定电压会产生什么问题呢？首先，超过额定电压可能导致电容器内部电解质挥发。

当挥发的气体进入电解质中时，它们将沉积在电容器的内壁上。

这会导致电容器的绝缘性能下降，电容器变得容易出现电压泄露。

电压泄露会导致电子设备的不稳定，甚至导致电子设备无法正常工作。

其次，超过额定电压还可能导致电解质泄漏。

电解质是电解电容中一个重要的液体组分，它在工作时起到了传导电流、降低电容器内阻的作用。

然而，当电容器电压超过额定电压时，电解质可能会泄漏。

泄漏的电解质将导致电容器故障，甚至可能对附近的电子元件造成损坏。

在极端情况下，电解质泄漏还可能引发火灾。

因此，我们要时刻牢记，绝对不能超过电解电容的额定电压。

在设计电子电路时，我们要合理选择电容器的额定电压，确保其能够承受所需的工作电压。

在使用电容器时，也要严格遵守电容器的额定电压范围，避免超压使用。

为了更好地保护电容器，我们还可以采取一些措施。

比如，可以使用电压保护器件，如过压保护二极管和过压保护电阻，来防止电容器超过额定电压。

此外，我们还应该注意电容器的工作温度范围，避免在高温环境下使用。

总而言之，超过电解电容的额定电压是非常危险的行为。

我们必须牢记电容器的额定电压，并且严格遵守。

只有这样，我们才能确保电子设备的正常运行，避免安全事故的发生。

让我们保持警惕，共同维护电路的安全与稳定。

电容放电注意事项
在进行电容放电时需要注意以下几点：
1. 安全防护：为了避免触电或短路引起的火灾、爆炸等风险，必须佩戴防静电手套和安全眼镜等个人防护装备。

同时需确保操作环境干燥、通风良好，并使用绝缘垫进行工作。

2. 合理选择放电电阻：电容的放电过程中，为了防止电流突然升高引起的瞬时火花或损坏电容器，需要合理选择放电电阻。

放电电阻一般应为电容器额定电压的10倍或以上。

3. 排除放电电荷：在放电之前，需要确保电容器内没有残余电荷。

可以通过将电容器短接一段时间或通过放电电阻使电荷释放来完成。

4. 放电过程监控：在放电过程中，应时刻监测电容器的电压，并确保电压逐渐降低至零。

监控仪表可用于实时监测。

5. 防止电流冲击：电容器在放电过程中会产生较大的电流，需确保电源线路及接线端子能承受对应的电流冲击。

接线和线路应松紧适度，防止短路或断开。

6. 放电后处理：完成放电后，应注意及时清理残留的污染物，保持工作环境的整洁和清爽。

将放电电阻和电容器进行分类存储，确保安全。

7. 依据电容器性能进行操作：不同类型和规格的电容器在放电
过程中可能存在差异，需要参考相应的技术规范和操作手册进行操作，以确保正常放电和安全。

在操作电容器放电过程中，严格遵循相关安全操作规程和注意事项，以确保人身安全和设备安全。

如不具备相应技术和经验，建议寻求专业人士的指导和帮助。
