半导体器件类型与特性

什么是半导体器件常见的半导体器件有哪些半导体器件是指在半导体材料基础上制造的电子器件。

它具有介于导体与绝缘体之间的特性，既能够传导电流，又能够控制电流的大小和方向。

半导体器件广泛应用于电子、通信、计算机、光电等领域，是现代科技发展的基础之一。

半导体器件的种类繁多，涵盖了许多不同的功能和应用。

下面将介绍一些常见的半导体器件：1. 整流器件整流器件用于将交流电转换为直流电，常见的整流器件有二极管和整流桥。

二极管是最基础的半导体器件之一，通过正向电压使电流通路畅通，而反向电压则阻止电流流动。

整流桥由四个二极管组成，可以实现更高效的电流转换。

2. 放大器件放大器件可以将输入信号信号放大输出，常见的放大器件有晶体管和场效应晶体管（FET）。

晶体管通过控制输入电流，改变输出电流的放大倍数，广泛应用于各种放大和开关电路中。

FET则是利用场效应原理，通过控制栅极电压来调节输出电流。

3. 逻辑器件逻辑器件用于实现逻辑运算和数据处理，常见的逻辑器件有门电路、触发器和寄存器。

门电路包括与门、或门、非门等，用于实现与、或、非等逻辑运算。

触发器和寄存器则用于存储和传输数据，实现时序逻辑功能。

4. 可控器件可控器件可以通过控制信号来改变器件的电特性，常见的可控器件有可控硅（SCR）和可控开关。

可控硅是一种具有双向导电性的半导体器件，可以实现高压大电流的控制。

可控开关通过改变输入信号的状态，控制输出电路的导通和断开。

5. 光电器件光电器件将光信号转换为电信号，或将电信号转换为光信号。

常见的光电器件有光电二极管、光敏电阻和光电晶体管。

光电二极管具有较快的响应速度，可用于光电转换和光通信。

光敏电阻对光信号具有较大的灵敏度，常用于光控开关和光敏电路。

光电晶体管通过光控电流来控制电流的通断，常用于光电触发器和光电继电器。

除了以上提到的常见半导体器件，还有诸如二极管激光器、发光二极管（LED）、MOSFET、IGBT等。

这些器件在不同的应用领域发挥着重要的作用，推动着科技的不断进步和创新。

半导体器件的基本知识半导体器件的基本知识，真是个神奇的世界。

咱们常常提到“半导体”，脑海里浮现出那些小小的芯片，觉得它们离我们有点遥远。

其实，半导体就在我们身边，像个无形的助手，让生活变得更加便利。

一、半导体的基本概念1.1 半导体是什么？半导体，简单来说，就是一种介于导体和绝缘体之间的材料。

它们在某些条件下能导电，在其他情况下又不导电。

是不是听上去有点神秘？其实，最常见的半导体材料就是硅。

我们用的手机、电脑，里面的处理器，几乎都离不开硅的身影。

1.2 半导体的特性半导体有很多奇妙的特性，比如它的电导率。

温度变化、杂质掺入，都会影响它的导电性能。

说白了，半导体的电性就像人心一样，瞬息万变。

通过控制这些特性，工程师们可以设计出各种各样的电子器件。

二、半导体器件的类型2.1 二极管咱们来聊聊二极管。

这小家伙看似简单，却是半导体世界的基石。

二极管只允许电流朝一个方向流动。

它就像个单行道，确保电流不走回头路。

常见的应用就是整流器，把交流电转成直流电。

这在生活中非常重要，大家用的手机充电器，就离不开二极管的帮助。

2.2 晶体管接下来是晶体管。

晶体管的发明可谓是科技界的一场革命。

它不仅能放大电信号，还能用作开关，控制电流的流动。

晶体管的出现，让电子产品变得更小、更快。

你知道吗？现代计算机的核心，CPU，里面就有成千上万的晶体管在默默工作。

2.3 其他器件还有很多其他的半导体器件，比如场效应管、光电二极管等。

每种器件都有其独特的用途和应用领域。

它们一起构成了一个复杂而又和谐的生态系统。

可以说，半导体器件的多样性是现代科技发展的动力。

三、半导体的应用3.1 消费电子说到应用，咱们首先想到的就是消费电子。

手机、平板、电视，都是半导体的舞台。

随着科技的进步，半导体技术不断演变，产品功能越来越强大，性能越来越高。

可以说，半导体让我们的生活变得丰富多彩。

3.2 工业应用除了消费电子，半导体在工业中也大显身手。

自动化设备、传感器、控制系统，全都依赖于半导体技术的支持。

功率半导体器件要点功率半导体器件是指用于控制和转换电力的半导体器件，其具有承载高电流和高电压的特点。

在电力电子领域中，功率半导体器件广泛应用于电力变换、传输和控制系统中，起到关键的作用。

本文将重点介绍功率半导体器件的要点，包括常见的功率半导体器件类型、特性与工作原理、应用领域和发展趋势等方面。

1.常见的功率半导体器件类型常见的功率半导体器件包括功率二极管、功率晶体管、功率场效应管（MOSFET）、可控硅（SCR）和绝缘栅双极晶体管（IGBT）等。

每种器件都有自己特殊的工作原理、结构和性能特点，适用于不同的应用场合。

2.功率半导体器件的特性与工作原理不同类型的功率半导体器件具有不同的特性和工作原理。

例如，功率二极管通常用作电流开关和快速恢复整流器，其主要特点是低电压降、快速开关速度和高导通电流能力。

功率晶体管在电力放大和开关电路中广泛使用，具有高功率放大能力和较高的开关速度。

功率场效应管主要有MOSFET和IGBT两种类型，其特点是低输入阻抗、高开关速度和较低的控制电压。

可控硅主要用于交流电控制和直流电开关，其工作原理是通过施加门极电压来控制器件的导通。

3.功率半导体器件的应用领域功率半导体器件在电力电子领域有广泛的应用。

例如，功率二极管通常用于电源、电机驱动和变频器等电路中。

功率晶体管广泛应用于功率放大、开关和变换器等电路。

功率场效应管主要用于集成电路和电力开关等领域。

可控硅被广泛应用于交流变频器、电动机起动和照明控制等场合。

绝缘栅双极晶体管（IGBT）结合了晶体管和可控硅的特点，逐渐成为高功率应用的主流器件。

4.功率半导体器件的发展趋势随着电力电子的广泛应用和需求的增加，功率半导体器件面临着高功率、高频率、高效率和小型化等方面的挑战。

近年来，功率半导体器件在结构设计、材料改进和工艺制造等方面取得了重大进展。

新型材料如碳化硅（SiC）和氮化镓（GaN）的应用，使功率半导体器件具有更高的工作温度、更高的开关速度和更低的导通电阻。

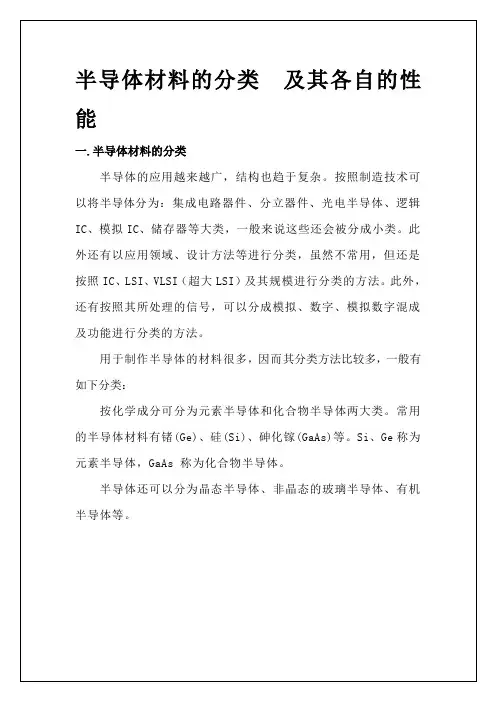

其中晶态半导体又可以分为单晶半导体和多晶半导体。

上述材料中，锗(Ge)、硅(Si)、砷化镓(GaAs)都是单晶，是由均一的晶粒有序堆积组成；而多晶则是由很多小晶粒杂乱地堆积而成。

对于非晶态半导体，有非晶态硅、非晶态锗等，它们没有规则的外形，也没有固定熔点，内部结构不存在长程有序，只是在若干原子间距内的较小范围内存在结构上的有序排列，称作短程有序。

另外，在实际应用中，根据半导体材料中是否含有杂质，又可以将半导体材料分为本征半导体和杂质半导体。

在下面的章节中将会介绍，杂质的存在将对材料的性能产生很大的影响。

二. 半导体材料的结构及其性能1.几种半导体材料的结构1.1金刚石结构型材料Si、Ge等Ⅳ族元素有4个未配对的价电子，每个原子只能与周围4个原子共价键合，使每个原子的最外层都成为8个电子的闭合壳层，因此共价晶体的配位数(即晶体中一个原子最近邻的原子数)只能是 4。

方向性是指原子间形成共价键时，电子云的重叠在空间一定方向上具有最高密度，这个方向就是共价键方向。

共价键方向是四面体对称的，即共价键是从正四面体中心原子出发指向它的四个顶角原子，共价键之间的夹角为109°28′，这种正四面体称为共价四面体，见图 1.2。

图中原子间的二条连线表示共有一对价电子，二条线的方向表示共价键方向。

共价四面体中如果把原子粗略看成圆球并且最近邻的原子彼此相切，圆球半径就称为共价四面体半径。

单纯依靠图1.2那样的一个四面体还不能表示出各个四面体之间的相互关系，为充分展示共价晶体的结构特点，图1.3(a)画出了由四个共价四面体所组成的一个Si、Ge晶体结构的晶胞，统称为金刚石结构晶胞，整个Si、Ge晶体就是由这样的晶胞周期性重复排列而成。

它是一个正立方体，立方体的八个顶角和六个面心各有一个原子，内部四条空间对角线上距顶角原子1/4对角线长度处各有一个原子，金刚石结构晶胞中共有8个原子。

金刚石结构晶胞也可以看作是两个面心立方沿空间对角线相互平移 1/4 对角线长度套构而成的。

半导体基础知识一、半导体本础知识（一）半导体自然界的物质按其导电能力区别，可分为导体、半导体、绝缘体三类。

半导体是导电能力介于导体和绝缘体之前的物质，其电阻率在10-3~109Ω范围内。

用于制作半导体元件的材料通常用硅或锗材料。

（二）半导体的种类在纯净的半导体中掺入特定的微量杂质元素，能使半导体的导电能力大提高。

掺入杂质后的半导体称为杂质半导体。

根据掺杂元素的性质不同，杂质半导体可分为N型和P型半导体。

（三）PN结及其特性1、PN结：PN结是构成半导体二极管、三极管、场效应管和集成电路的基础。

它是由P型半导体和N型半导体相“接触”后在它们交界处附近形成的特殊带电薄层。

2、PN结的单向导电性：当PN结外加正向电压（又叫正向偏置）时，PN结会表现为一个很小的电阻，正向电流会随外加的电压的升高而急速上升。

称这时的PN结处于导通状态。

当PN结外加反向电压（以叫反向偏置）时，PN结会表现为一个很大的电阻，只有极小的漏电流通过且不会随反向电压的增大而增大，这时的电流称为反向饱和电流。

称这时的PN结处于截止状态。

当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿。

这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。

3、频率特性由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。

导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。

二、半导体二极管（一）半导体二极管及其基本特性1、半导体二极管：半导体二极管（简称为二极管）是由一个PN结加上电极引线并封装在玻璃或塑料管壳中而成的。

其中正极（或称为阳极）从P区引出，负极（或称为阴极）从N区引出。

以下是常见的一些二极管的电路符号：普通二极管稳压二极管发光二极管整流桥堆2、二极管的伏安特性二极管的伏安特征如下图所示：二极管的伏安特性曲线（二）二极管的分类二极管有多种分类方法1、按使用的半导体材料分类二极管按其使用的半导体材料可分为锗二极管、硅二极管、砷化镓二极管、磷化镓二极管等。

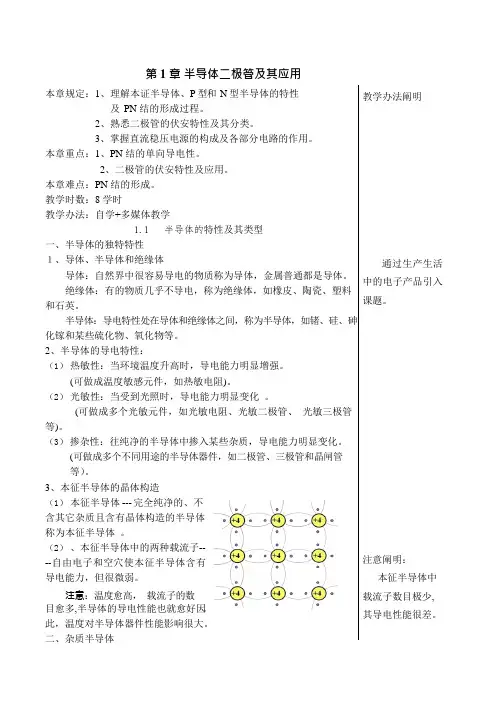

第1 章半导体二极管及其应用本章规定：1、理解本证半导体、P 型和N 型半导体的特性及PN 结的形成过程。

2、熟悉二极管的伏安特性及其分类。

3、掌握直流稳压电源的构成及各部分电路的作用。

本章重点：1、PN 结的单向导电性。

2、二极管的伏安特性及应用。

本章难点：PN 结的形成。

教学时数：8 学时教学办法：自学+多媒体教学1.1半导体的特性及其类型一、半导体的独特特性１、导体、半导体和绝缘体导体：自然界中很容易导电的物质称为导体，金属普通都是导体。

绝缘体：有的物质几乎不导电，称为绝缘体，如橡皮、陶瓷、塑料和石英。

半导体：导电特性处在导体和绝缘体之间，称为半导体，如锗、硅、砷化镓和某些硫化物、氧化物等。

2、半导体的导电特性：（1）热敏性：当环境温度升高时，导电能力明显增强。

(可做成温度敏感元件，如热敏电阻)。

（2）光敏性：当受到光照时，导电能力明显变化。

(可做成多个光敏元件，如光敏电阻、光敏二极管、光敏三极管教学办法阐明通过生产生活中的电子产品引入课题。

等)。

（3）掺杂性：往纯净的半导体中掺入某些杂质，导电能力明显变化。

(可做成多个不同用途的半导体器件，如二极管、三极管和晶闸管等）。

3、本征半导体的晶体构造（1）本征半导体 --- 完全纯净的、不含其它杂质且含有晶体构造的半导体称为本征半导体。

（2）、本征半导体中的两种载流子----自由电子和空穴使本征半导体含有导电能力，但很微弱。

注意：温度愈高，载流子的数目愈多,半导体的导电性能也就愈好因。

此，温度对半导体器件性能影响很大。

二、杂质半导体注意阐明：本征半导体中载流子数目极少,其导电性能很差。

1、N 型半导体----掺入五价元素如磷、锑、砷等。

自由电子是多数载流子，空穴是少数载流子。

2、P 型半导体掺入三价元素如硼、镓、铟等。

空穴是多数载流子，自由电子是少数载流子。

注意：1.掺入杂质的浓度决定多数载流子浓度；温度决定少数载流子的浓度。

2.杂质半导体载流子的数目要远远高于本征半导体，因而其导电能力大大改善。

什么是半导体器件有哪些常见的半导体器件半导体器件是指由半导体材料制成的用于电子、光电子、光学和微波等领域的电子元器件。

它具有半导体材料固有的特性，可以在不同的电压和电流条件下改变其电子特性，从而实现电子器件的各种功能。

常见的半导体器件有以下几种：1. 二极管（Diode）：二极管是最简单的半导体器件之一。

它由一个P型半导体和一个N型半导体组成。

二极管具有单向导电性，可以将电流限制在一个方向。

常见的二极管应用包括整流器、稳压器和光电二极管等。

2. 晶体管（Transistor）：晶体管是一种电子放大器和开关器件，由三层或两层不同类型的半导体材料构成。

晶体管可分为双极型（BJT）和场效应型（FET）两种。

它广泛应用于放大器、开关电路和逻辑电路等领域。

3. MOSFET（金属氧化物半导体场效应晶体管）：MOSFET是一种常用的场效应晶体管。

它具有低功耗、高开关速度和可控性强等特点，被广泛应用于数字电路、功率放大器和片上系统等领域。

4. 整流器（Rectifier）：整流器是一种将交流电转换为直流电的器件。

它主要由二极管组成，可以实现电能的转换和电源的稳定。

整流器广泛应用于电源供电、电动机驱动和电子设备等领域。

5. 发光二极管（LED）：发光二极管是一种能够将电能转换为光能的器件。

它具有高亮度、低功耗和长寿命等特点，被广泛应用于照明、显示和通信等领域。

6. 激光二极管（LD）：激光二极管是一种能够产生相干光的器件。

它具有高亮度、窄光谱和调制速度快等特点，广泛应用于激光打印、激光切割和光纤通信等领域。

7. 三极管（Triode）：三极管是晶体管的前身，它由三层不同类型的半导体材料构成。

三极管可以放大电流和电压，被广泛应用于放大器、调制器和振荡器等领域。

8. 可控硅（SCR）：可控硅是一种具有开关特性的器件。

它可以控制电流的导通和截止，广泛应用于交流电控制、功率调节和电能转换等领域。

9. 电压稳压器（Voltage Regulator）：电压稳压器是一种用于稳定输出电压的器件。

常见功率半导体器件及其主要特点一、概述功率半导体器件是现代电子电气设备中不可或缺的组成部分，它承担着电能的调节、放大和转换任务。

在众多功率半导体器件中，普遍应用的包括晶闸管、场效应管、绝缘栅双极晶体管（IGBT）、功率二极管等。

这些器件各自具有不同的特点和应用范围，下文将对其进行详细介绍。

二、晶闸管晶闸管是最早出现的功率半导体器件之一，其主要特点包括：1. 器件结构简单，工作可靠。

2. 具有单向导电性。

3. 具有双向触发能力。

4. 适用于高压、大电流场合。

5. 效率高、损耗小。

晶闸管广泛应用于直流调速、大功率变频器、交流电能控制等领域。

三、场效应管场效应管又称为MOSFET，其主要特点包括：1. 体积小、重量轻。

2. 导通电阻小、功率损耗小。

3. 开关速度快、可靠性高。

4. 控制电路简单、使用方便。

场效应管广泛应用于开关电源、电力电子设备、汽车电子系统等领域。

四、绝缘栅双极晶体管（IGBT）IGBT是由绝缘栅双极晶体管和场效应管结合而成的器件，其主要特点包括：1. 具有MOSFET的输入特性和GTR的输出特性。

2. 导通压降低、导通电阻小。

3. 具有高开关速度。

4. 具有大功率、高频率的特点。

IGBT广泛应用于变频调速、逆变器、电动汽车驱动等领域。

五、功率二极管功率二极管是一种常见的半导体器件，其主要特点包括：1. 低开启电压、低通态电压降。

2. 热稳定性好、动态特性好。

3. 寿命长、可靠性高。

4. 具有快速恢复特性。

功率二极管广泛应用于整流器、逆变器、交流稳压电源等领域。

六、结语功率半导体器件在现代工业生产和生活中发挥着重要作用，不同的器件具有不同的特点和应用范围，能够满足各种电能调节、转换的需求。

随着科技的不断发展，功率半导体器件的性能和应用范围将会不断扩大，为人类创造更加便利和高效的生活和工作环境。

七、功率半导体器件的发展趋势随着现代电子技术的发展和能源的需求不断增长，功率半导体器件的应用也愈发广泛。

半导体器件重要知识点总结一、半导体基础知识1. 半导体的概念及特性：半导体是指导电性介于导体和绝缘体之间的一类材料。

由于半导体材料的导电性能受温度、光照等外部条件的影响比较大，它可以在不同的条件下表现出不同的导电特性。

半导体材料常见的有硅、锗等。

2. P型半导体和N型半导体：P型半导体是指在半导体材料中掺入了3价元素，如硼、铝等，使其成为带正电荷的空穴主导的半导体材料。

N型半导体是指在半导体材料中掺入了5价元素，如磷、砷等，使其成为自由电子主导的半导体材料。

3. 掺杂：半导体器件在制造过程中一般都要进行掺杂，以改变其导电性能。

掺杂分为N型掺杂和P型掺杂，通过掺杂可以使半导体材料的导电性能得到调控，从而获得所需要的电子特性。

4. pn结：pn结是指将P型半导体和N型半导体直接连接而成的结构，它是构成各类半导体器件的基础之一。

pn结具有整流、发光、光电转换等特性，在各类器件中得到了广泛的应用。

二、半导体器件的基本知识1. 二极管（Diode）：二极管是一种基本的半导体器件，它采用pn结的结构，在正向偏置时可以导通，而在反向偏置时则将电流阻断。

二极管在各类电子电路中具有整流、电压稳定、信号检测等重要作用。

2. 晶体管（Transistor）：晶体管是一种由半导体材料制成的三电极器件，它采用多个pn结的结构，其主要功能是放大信号、开关电路和稳定电路等。

晶体管在各类电子器件中扮演着至关重要的作用，是现代电子技术的重要组成部分。

3. 集成电路（IC）：集成电路是将大量的半导体器件集成在一块半导体芯片上的器件，它可以实现各种功能，如存储、计算、通信等。

集成电路在现代电子技术中已成为了各类电子产品不可或缺的一部分，是现代电子产品的核心之一。

4. MOS场效应管（MOSFET）：MOSFET是一种基于金属-氧化物-半导体的结构的场效应晶体管，它在功率控制、开关电路、放大器等方面有着重要的应用。

MOSFET在各类电源、电动机控制等领域得到了广泛的应用。

电路中的半导体器件与元件特性电路中的半导体器件与元件特性是现代电子技术的基石之一。

它们在各种电子设备中发挥着至关重要的作用，比如计算机、手机、电视等。

本文将介绍一些常见的半导体器件和元件特性，并探讨它们对电路性能的影响。

1. 二极管二极管是最简单的一种半导体器件，由P型和N型半导体材料组成。

其主要特性是单向导电性，即只允许电流从P端流向N端。

二极管具有正向导通和反向截止两种状态，其正向导通电压和反向截止电流是二极管的重要参数。

二极管在电路中常用于整流、开关和保护等功能。

2. 晶体管晶体管是一种由三个或更多层P型和N型半导体材料组成的器件。

它具有放大和开关控制电流的能力。

晶体管的主要特性包括放大倍数、饱和电流和截止电流等。

晶体管在电路中广泛应用于放大器、开关、振荡器等电子设备中。

3. MOSFETMOSFET是一种金属氧化物半导体场效应晶体管，它与普通晶体管相比具有更好的性能和较低的功耗。

MOSFET的主要特性包括漏极电流、门电压和开启电压等。

MOSFET在现代集成电路中扮演着至关重要的角色，使得高性能、低功耗的电子设备成为可能。

4. 电容器电容器是一种具有储存电荷能力的电子元件。

它由两个导电板之间的绝缘材料组成，具有存储和放电电荷的特性。

电容器的主要参数包括容量、电压和介电损耗等。

电容器在电路中广泛用于滤波、隔离和储能等功能。

5. 电阻器电阻器是一种能产生电阻的电子元件，用于限制电流流过的器件。

电阻器的主要特性是电阻值和功率耗散。

电阻器可以用于电流限制、电平适配和信号调整等功能。

通过研究和理解半导体器件和元件特性，我们可以更好地设计和优化电路，提高电子设备的性能和可靠性。

此外，我们还能够深入了解电路中的能量转换和信号处理过程，为创新和提供解决方案提供有力支持。

总之，电路中的半导体器件和元件特性是电子技术的重要组成部分，对电路性能起着至关重要的作用。

通过深入研究和理解这些特性，我们能够更好地应用和优化这些器件，推动电子技术的发展。

各种半导体类型的区别半导体材料有很多种，根据它们的导电性能和用途，主要有以下几种类型：1. 本征半导体：本征半导体是不含有任何杂质的纯净半导体。

其导电性能主要取决于其内部的电子浓度。

在极低温度下，本征半导体的导电性能可能会非常低，甚至达到绝缘体的程度。

2. 元素半导体：元素半导体是由单一元素构成的半导体，如硅（Si）和锗（Ge）。

这些半导体的导电性能主要由其内部电子和空穴的运动决定。

3. 化合物半导体：化合物半导体是由两种或多种元素构成的化合物，它们以一定的比例结合，形成半导体材料。

化合物半导体有很多种，如砷化镓（GaAs）、磷化铟（InP）等。

这些半导体的导电性能取决于其内部电子和空穴的浓度以及能带结构。

4. 掺杂半导体：掺杂半导体是在纯净的半导体中掺入其他元素，以提高其导电性能。

掺入的元素通常会使半导体的导带中产生额外的电子或使价带中产生额外的空穴，从而提高其导电性能。

5. 有机半导体：有机半导体是由有机材料构成的半导体。

这些材料的导电性能通常低于无机半导体，但其制备工艺相对简单，且材料具有良好的柔韧性，因此在某些领域有一定的应用前景。

6. 非晶半导体：非晶半导体是由非晶态材料构成的半导体。

这些材料的原子排列较为无序，但能带结构与晶体半导体类似，因此具有一定的导电性能。

非晶半导体在制备薄膜器件方面具有一定的优势。

7. 纳米半导体：纳米半导体是指尺寸在纳米量级的半导体材料。

由于量子限域效应的存在，纳米半导体的能带结构和光学性质会发生改变，从而具有一些特殊的光电性能。

以上就是各种半导体的主要区别，每种类型都有其独特的特性和应用领域。
