半导体器件的特性

半导体材料的特性和应用半导体材料是一类具有特定电学特性的材料，其在电导率方面介于导体和绝缘体之间。

半导体材料的电导率受温度、光照等外部条件影响较大，因此在实际应用中具有广泛的用途。

本文将介绍半导体材料的几种主要特性和应用。

特性1. 负导性半导体材料的电导率随温度升高而变化，且通常会随温度的上升而下降，这种负导性是半导体材料的典型特征之一。

2. 光电导性一些半导体材料在受到光照的作用下，电导率会发生变化，产生光电导性，这种特性被广泛应用在光敏元件中。

3. 半导体衍射在晶体结构中，半导体材料由于晶格结构的存在，会产生衍射现象，这种衍射特性对于半导体材料的物理性质研究具有重要意义。

4. 良好的热稳定性相比金属材料，半导体材料具有较好的热稳定性，能够在高温环境下稳定工作，这使得半导体材料在高温应用中得到广泛应用。

应用1. 电子器件半导体材料在电子器件中起着重要作用，例如半导体二极管、晶体管等，这些器件在通信、计算机等领域中得到广泛应用。

2. 光电器件半导体材料具有光电导性，因此在光电器件中得到应用，如太阳能电池、光电探测器等，利用半导体材料的光电性能实现能量转换和信号检测。

3. 激光器半导体材料在激光器件中扮演关键角色，激光二极管利用半导体材料的特性产生激光，广泛应用于通信、医疗等领域。

4. 光伏发电半导体材料的光电导性使其成为光伏发电的基础材料，利用光照能直接转化为电能，广泛应用于可再生能源领域。

结语半导体材料具有独特的特性和广泛的应用领域，其在电子、光电等领域发挥着重要作用。

随着科技的不断发展，半导体材料的研究和应用将会更加深入，并为人类创造出更多的科技奇迹。

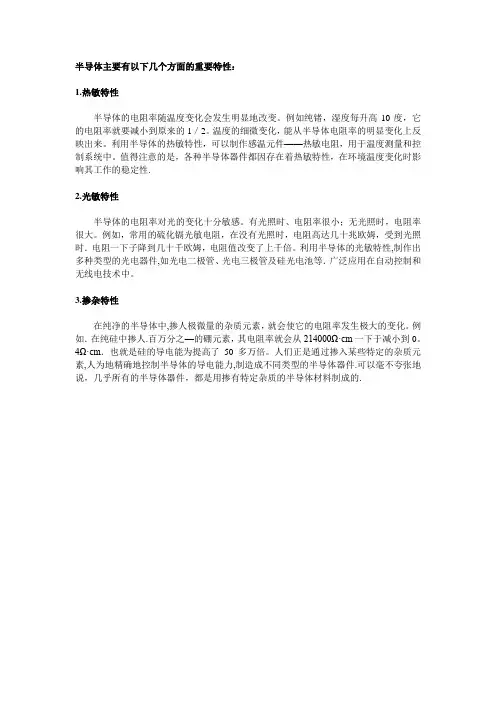

半导体主要有以下几个方面的重要特性：
1.热敏特性
半导体的电阻率随温度变化会发生明显地改变。

例如纯锗，湿度每升高10度，它的电阻率就要减小到原来的1／2。

温度的细微变化，能从半导体电阻率的明显变化上反映出来。

利用半导体的热敏特性，可以制作感温元件——热敏电阻，用于温度测量和控制系统中。

值得注意的是，各种半导体器件都因存在着热敏特性，在环境温度变化时影响其工作的稳定性.
2.光敏特性
半导体的电阻率对光的变化十分敏感。

有光照时、电阻率很小；无光照时，电阻率很大。

例如，常用的硫化镉光敏电阻，在没有光照时，电阻高达几十兆欧姆，受到光照时．电阻一下子降到几十千欧姆，电阻值改变了上千倍。

利用半导体的光敏特性,制作出多种类型的光电器件,如光电二极管、光电三极管及硅光电池等．广泛应用在自动控制和无线电技术中。

3.掺杂特性
在纯净的半导体中,掺人极微量的杂质元素，就会使它的电阻率发生极大的变化。

例如．在纯硅中掺人.百万分之—的硼元素，其电阻率就会从214000Ω·cm一下于减小到0。

4Ω·cm．也就是硅的导电能为提高了50多万倍。

人们正是通过掺入某些特定的杂质元素,人为地精确地控制半导体的导电能力,制造成不同类型的半导体器件.可以毫不夸张地说，几乎所有的半导体器件，都是用掺有特定杂质的半导体材料制成的.。

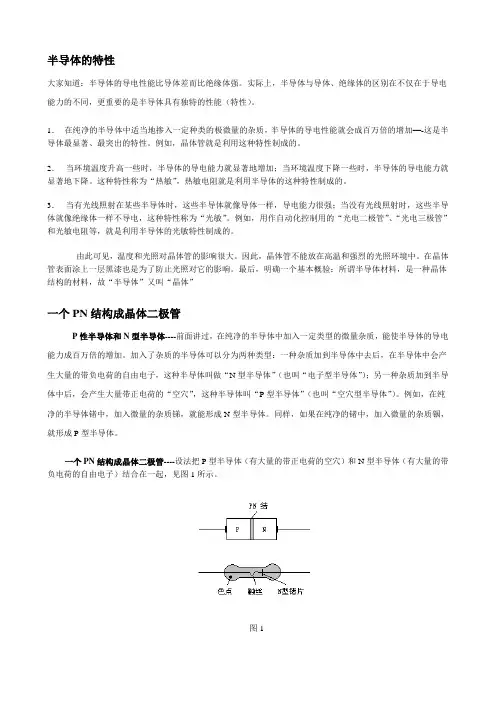

半导体的特性大家知道：半导体的导电性能比导体差而比绝缘体强。

实际上，半导体与导体、绝缘体的区别在不仅在于导电能力的不同，更重要的是半导体具有独特的性能（特性）。

1．在纯净的半导体中适当地掺入一定种类的极微量的杂质，半导体的导电性能就会成百万倍的增加—-这是半导体最显著、最突出的特性。

例如，晶体管就是利用这种特性制成的。

2．当环境温度升高一些时，半导体的导电能力就显著地增加；当环境温度下降一些时，半导体的导电能力就显著地下降。

这种特性称为“热敏”，热敏电阻就是利用半导体的这种特性制成的。

3．当有光线照射在某些半导体时，这些半导体就像导体一样，导电能力很强；当没有光线照射时，这些半导体就像绝缘体一样不导电，这种特性称为“光敏”。

例如，用作自动化控制用的“光电二极管”、“光电三极管”和光敏电阻等，就是利用半导体的光敏特性制成的。

由此可见，温度和光照对晶体管的影响很大。

因此，晶体管不能放在高温和强烈的光照环境中。

在晶体管表面涂上一层黑漆也是为了防止光照对它的影响。

最后，明确一个基本概验：所谓半导体材料，是一种晶体结构的材料，故“半导体”又叫“晶体”一个PN结构成晶体二极管P性半导体和N型半导体----前面讲过，在纯净的半导体中加入一定类型的微量杂质，能使半导体的导电能力成百万倍的增加。

加入了杂质的半导体可以分为两种类型：一种杂质加到半导体中去后，在半导体中会产生大量的带负电荷的自由电子，这种半导体叫做“N型半导体”（也叫“电子型半导体”）；另一种杂质加到半导体中后，会产生大量带正电荷的“空穴”，这种半导体叫“P型半导体”（也叫“空穴型半导体”）。

例如，在纯净的半导体锗中，加入微量的杂质锑，就能形成N型半导体。

同样，如果在纯净的锗中，加入微量的杂质铟，就形成P型半导体。

一个PN结构成晶体二极管----设法把P型半导体（有大量的带正电荷的空穴）和N型半导体（有大量的带负电荷的自由电子）结合在一起，见图1所示。

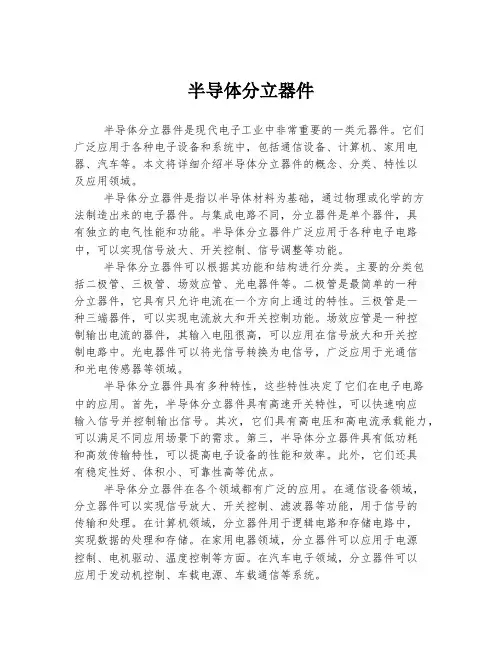

半导体分立器件半导体分立器件是现代电子工业中非常重要的一类元器件。

它们广泛应用于各种电子设备和系统中，包括通信设备、计算机、家用电器、汽车等。

本文将详细介绍半导体分立器件的概念、分类、特性以及应用领域。

半导体分立器件是指以半导体材料为基础，通过物理或化学的方法制造出来的电子器件。

与集成电路不同，分立器件是单个器件，具有独立的电气性能和功能。

半导体分立器件广泛应用于各种电子电路中，可以实现信号放大、开关控制、信号调整等功能。

半导体分立器件可以根据其功能和结构进行分类。

主要的分类包括二极管、三极管、场效应管、光电器件等。

二极管是最简单的一种分立器件，它具有只允许电流在一个方向上通过的特性。

三极管是一种三端器件，可以实现电流放大和开关控制功能。

场效应管是一种控制输出电流的器件，其输入电阻很高，可以应用在信号放大和开关控制电路中。

光电器件可以将光信号转换为电信号，广泛应用于光通信和光电传感器等领域。

半导体分立器件具有多种特性，这些特性决定了它们在电子电路中的应用。

首先，半导体分立器件具有高速开关特性，可以快速响应输入信号并控制输出信号。

其次，它们具有高电压和高电流承载能力，可以满足不同应用场景下的需求。

第三，半导体分立器件具有低功耗和高效传输特性，可以提高电子设备的性能和效率。

此外，它们还具有稳定性好、体积小、可靠性高等优点。

半导体分立器件在各个领域都有广泛的应用。

在通信设备领域，分立器件可以实现信号放大、开关控制、滤波器等功能，用于信号的传输和处理。

在计算机领域，分立器件用于逻辑电路和存储电路中，实现数据的处理和存储。

在家用电器领域，分立器件可以应用于电源控制、电机驱动、温度控制等方面。

在汽车电子领域，分立器件可以应用于发动机控制、车载电源、车载通信等系统。

总之，半导体分立器件是现代电子工业不可或缺的一部分。

它们在各个领域中扮演着重要的角色，实现了电子设备和系统的功能和性能。

随着科技的不断进步和创新，半导体分立器件将会继续发展和应用，为人类创造更多的福利和便利。

电路中的半导体器件与元件特性电路中的半导体器件与元件特性是现代电子技术的基石之一。

它们在各种电子设备中发挥着至关重要的作用，比如计算机、手机、电视等。

本文将介绍一些常见的半导体器件和元件特性，并探讨它们对电路性能的影响。

1. 二极管二极管是最简单的一种半导体器件，由P型和N型半导体材料组成。

其主要特性是单向导电性，即只允许电流从P端流向N端。

二极管具有正向导通和反向截止两种状态，其正向导通电压和反向截止电流是二极管的重要参数。

二极管在电路中常用于整流、开关和保护等功能。

2. 晶体管晶体管是一种由三个或更多层P型和N型半导体材料组成的器件。

它具有放大和开关控制电流的能力。

晶体管的主要特性包括放大倍数、饱和电流和截止电流等。

晶体管在电路中广泛应用于放大器、开关、振荡器等电子设备中。

3. MOSFETMOSFET是一种金属氧化物半导体场效应晶体管，它与普通晶体管相比具有更好的性能和较低的功耗。

MOSFET的主要特性包括漏极电流、门电压和开启电压等。

MOSFET在现代集成电路中扮演着至关重要的角色，使得高性能、低功耗的电子设备成为可能。

4. 电容器电容器是一种具有储存电荷能力的电子元件。

它由两个导电板之间的绝缘材料组成，具有存储和放电电荷的特性。

电容器的主要参数包括容量、电压和介电损耗等。

电容器在电路中广泛用于滤波、隔离和储能等功能。

5. 电阻器电阻器是一种能产生电阻的电子元件，用于限制电流流过的器件。

电阻器的主要特性是电阻值和功率耗散。

电阻器可以用于电流限制、电平适配和信号调整等功能。

通过研究和理解半导体器件和元件特性，我们可以更好地设计和优化电路，提高电子设备的性能和可靠性。

此外，我们还能够深入了解电路中的能量转换和信号处理过程，为创新和提供解决方案提供有力支持。

总之，电路中的半导体器件和元件特性是电子技术的重要组成部分，对电路性能起着至关重要的作用。

通过深入研究和理解这些特性，我们能够更好地应用和优化这些器件，推动电子技术的发展。

半导体器件的物理学与制造工艺半导体器件是现代电子领域中最重要的组成部分之一，它在电子计算、通讯、信息处理等领域具有不可替代的地位。

半导体器件的核心是半导体材料，它们的物理学特性和制造工艺成为了半导体器件的研究重点。

一、半导体材料的物理学特性半导体材料是指电子结构介于导体和绝缘体之间的材料，其电导率随离子掺杂浓度的变化而变化。

掺杂则是指在材料中加入掺杂元素以改变材料原子团簇的电性，从而达到调控其电导率的目的。

掺杂通常有两种类型：n型掺杂和p型掺杂。

在n型材料中，掺有少量五价元素（如磷、砷等）取代四价材料中的硅，它们多带一个电子。

这使得材料中带负电子的浓度增加，电子成为了主要载流子。

在p型材料中，掺有少量三价元素（如铝、硼等）取代硅，形成空穴。

空穴在材料中运动，从而形成了主要的载流子。

n型和p型半导体材料通过p-n结构组合在一起可以形成半导体器件，其中最著名的有二极管、场效应管、晶体管等。

二、半导体器件的制造工艺1、晶体生长：半导体器件的制造是从晶体生长开始的。

晶体生长是用纯度极高的硅、石英等材料，通过熔融等方法在高温环境下获得的单晶硅。

其中最著名的方法是切割法，即将熔融的硅晶体通过脱掉晶体表层的复合材料切割成单晶硅。

2、晶圆制备：将单晶硅经过多重加工工序后制成直径300mm 左右的硅片，即晶圆。

晶圆的表面非常平整，可以进行后续工艺的加工处理，如可刻蚀、沉积、光刻等工序。

3、掺杂过程：将晶圆分成n型和p型两片，分别在两片材料上进行对应类型的掺杂工艺。

其中最常用的掺杂工艺有离子注入法和扩散法。

离子注入法是指在晶圆表面模拟出特定的电场，在场中加速离子流使其嵌入晶体表面，达到掺杂的目的。

扩散法是指将五价或三价元素溶液均匀地涂覆在晶圆表面，然后经过高温处理，使材料中的掺杂元素扩散到晶圆内部。

4、沉积过程：沉积是指将一种材料沉积在另一个载体上的技术，通常通过化学气相沉积(CVD)和物理气相沉积(PVD)的方式进行。

半导体器件的光电特性随着科技的进步，半导体器件在现代社会中扮演着举足轻重的角色。

它们广泛应用于电子产品、通信技术、能源和光电子学等领域。

本文将就半导体器件的光电特性展开讨论。

半导体器件的光电特性是指半导体材料在受到光照射时所表现出来的特性。

光电特性是半导体器件工作原理的关键之一，对于设备的性能和稳定性具有重要影响。

我们将分别从光电伏特特性、光电导特性和光电二极管特性三个方面来探讨半导体器件的光电特性。

首先，光电伏特特性是半导体器件的基本特性之一。

在光电效应的作用下，半导体器件产生的电势差与所受光照强度之间存在着一定的关系。

光电伏特特性通过光敏电流与光照强度的关系来描述。

当半导体材料受到光照时，光子能量被传递给电子，使得电子产生能级跃迁，进而形成光生载流子。

这些光生载流子的数量与光照强度成正比。

因此，当光照强度增大时，光敏电流也会相应增大。

通过测量光敏电流和光照强度，可以建立出半导体器件的光电伏特特性曲线。

其次，光电导特性也是半导体器件的重要特性之一。

光电导特性是指半导体器件在受到光照射时，电导率发生变化的现象。

半导体材料具有优异的光电导性能，可以将光能转化为电能。

这一特性在太阳能电池、光电传感等领域有着广泛的应用。

当半导体材料受到光照时，光子激发了材料中的载流子，从而提高了材料的电导率。

光电导特性的研究可以帮助人们更好地理解半导体材料在光照条件下的导电行为，从而为相关设备的开发和应用提供参考。

最后，光电二极管特性是半导体器件的典型特性之一。

光电二极管是一种将光能转化为电能的器件，具有很高的光电转换效率。

它通过选择性地将光子激发的载流子分离和采集，实现了光能到电能的转换。

光电二极管通常由P型和N型半导体材料组成。

当光子照射到PN结时，光子的能量会产生电子-空穴对，从而形成电流。

光电二极管的工作原理和光伏效应类似，但在器件结构上有所不同。

光电二极管广泛应用于光电传感、光通信等领域，是现代光电子设备不可或缺的组成部分。

半导体材料具有哪些主要特性
半导体是一种介于导体（金属）和绝缘体之间的材料，具有一些独特的特性，
使其在电子学和光电子学领域具有重要的应用。

以下是半导体材料的主要特性：
1. 带隙能量
半导体材料具有禁带宽度，即能带隙。

这是指在材料中电子能级的变化范围，
使得材料在低温下几乎是绝缘体，而在受到刺激（例如光或热）时，电子可以跨越能带隙并变得导电。

带隙能量的大小决定了半导体的导电性质，常用电子伏特（eV）作为度量单位。

2. 控制载流子浓度
半导体材料可以通过掺杂来控制载流子（电子和空穴）的浓度，这在半导体器
件的制造中至关重要。

通过引入少量的杂质原子，可以从而增加或减少载流子的浓度，从而改变材料的导电性质。

3. 半导体器件的制造
半导体材料可通过各种加工工艺来制造成各种半导体器件，如二极管、晶体管
和光电器件等。

这些器件在现代电子技术中发挥着重要作用，推动了信息技术和通信技术的快速发展。

4. 温度特性
半导体材料的电导率和带隙能量都随温度的变化而变化。

这种温度特性使得半
导体器件在一定的温度范围内工作性能更稳定，同时也为一些特定应用提供了可能，如温度传感器等。

5. 光电特性
半导体材料在受到光照射后会产生光生载流子，这种光电性质使得半导体器件
在光电子学领域有广泛的应用，如太阳能电池、发光二极管（LED）和激光器等。

总的来说，半导体材料具有能带隙、控制载流子浓度、器件制造、温度特性和
光电特性等一系列独特的特性，使得其在现代电子学领域具有重要的应用价值。

半导体器件的磁性特性半导体器件作为电子设备中的重要组成部分，广泛应用于通信、计算机、汽车电子等领域。

除了电性特性外，半导体器件的磁性特性也备受关注。

本文将就半导体器件的磁性特性展开讨论，分析其原理和应用。

一、半导体材料的磁性一般来说，半导体材料是不具有磁性的，因为它们的原子结构中没有未成对的电子自旋。

然而，一些特殊情况下，半导体材料却呈现出了磁性特性。

1. 随机合金随机合金是由不同原子组成的固溶体，如铁锌铱合金。

这类合金中的原子在晶体结构中是无序的，存在着未成对的电子自旋。

因此，随机合金具有一定的磁性。

2. 锌酸铁锌酸铁（ZnFe2O4）是一种特殊的磁性半导体材料。

它的晶体结构中存在着铁离子和氧离子，铁离子之间通过氧离子的介质形成磁性。

锌酸铁既具有半导体的电性特性，又具有磁性，因此在信息存储、传感器等领域有广泛应用。

二、磁敏半导体器件磁敏半导体器件是指能够通过磁场改变其电性特性的半导体器件。

由于其磁导率的变化，可以实现磁场测量和控制功能。

1. 磁电阻效应磁电阻效应是指材料在磁场作用下的电阻发生变化的现象。

其中，最著名的就是巨磁阻效应（Giant Magnetoresistance，GMR）。

GMR在1998年由弗尔科夫和格伊辛格发现，并因此获得了诺贝尔物理学奖。

GMR的原理是，在特定的材料和结构中，通过调控自旋方向和巨磁阻效应层之间的耦合强度，实现磁场敏感性的调节。

2. 磁阻效应的应用磁敏半导体器件的一个重要应用是磁传感器。

磁传感器常用于测量电子设备中的磁场，如手机中的指南针、磁力计等。

此外，磁敏半导体器件还可以用于磁存储器件、磁隧道结、磁电存储器器件等领域。

三、磁敏半导体器件的发展趋势随着科技的进步和应用需求的不断增长，磁敏半导体器件也在不断发展。

以下是磁敏半导体器件发展的几个趋势：1. 高灵敏度随着信息技术的发展，对磁场传感器灵敏度的要求越来越高。

未来磁敏半导体器件将进一步提高其灵敏度，以满足更为精确的应用需求。
