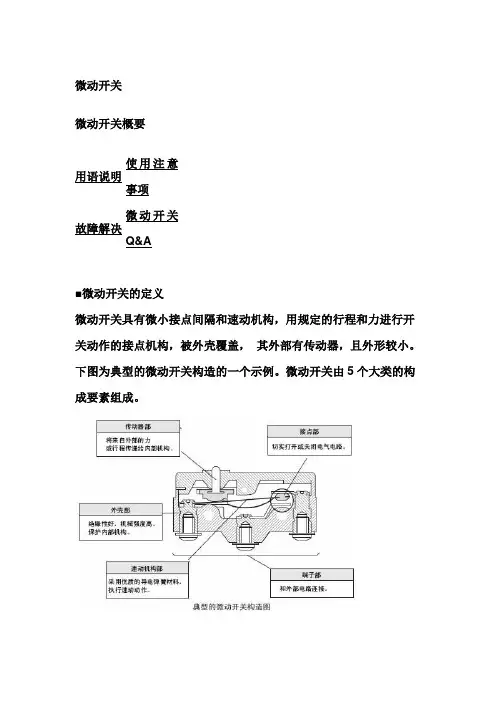

微动开关微动开关概要使用注意用语说明事项微动开关故障解决Q&A■微动开关的定义微动开关具有微小接点间隔和速动机构，用规定的行程和力进行开关动作的接点机构，被外壳覆盖，其外部有传动器，且外形较小。

下图为典型的微动开关构造的一个示例。

微动开关由5个大类的构成要素组成。

微动开关用语说明■一般用语（1）一般用语微动开关：具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结构，用外壳覆盖，其外部有驱动杆的一种开关。

（以下称开关）有接点：在开关类型中，和具有开关特性的半导体开关相比，通过接点的机械开关来实现开关的功能。

接触形式：根据各种用途构成接点的电气输入输出电路[(16)中显示]。

额定值：一般指作为开关特性和性能的保证基准的值，例如额定电流、额定电压等，其前提是特定的条件（负载的种类、电流、电压、频率等）。

树脂固定（塑封端子）：在端子部位用导线配线后，通过填充树脂来固定该部分，消除露出的带电部位来提高防滴性的方法。

绝缘电阻：指非连接端子间、各端子和不带电金属部位间、各端子和地间的电阻值。

耐压：在规定的测定部位加1分钟高电压后，不会引起绝缘损坏的临界值。

接触电阻：表示接点的接触部位的电阻，但一般表示包含弹簧和端子部位导体电阻的电阻值。

抗振性：误动作振动微动开关在使用时，由于振动闭合的接点在超过规定的时间内不分离的振动范围。

抗冲击性：耐久冲击指微动开关在运输中或者安装时不会受到由该机械冲击带来的各部位的损伤，并满足动作特性的范围内的冲击。

误动作冲击?指微动开关使用时由于冲击闭合的接点在超过规定的时间内不分离的冲击范围。

（2）关于结构、构造的用语●微动开关的结构、构造（3）有关寿命的用语机械寿命：指接点不通电，以规定的操作频率将过行程（OT）设定为规格值使其运行时的开关寿命。

电气寿命：在接点上连接额定负载，以规定的操作频率将过行程（OT）设定为规格值进行开关时的开关寿命。

（4）标准试验状态开关的试验条件如下。

日本山武定位器种类介绍（一）A VP3000 Alphaplus系列电/气智能阀门定位器A VP3000 Alphaplus是基于微处理器技术上的智能型电/气阀门定位器。

其接受控制器传送的直流信号控制阀门的开度。

除此功能外，A VP3000 Alphaplus具有现场通讯，自动组态、自我诊断功能，极大提高工厂的生产效率。

其主要类型有：1、A VP100型电/气智能阀门定位器2、A VP102型电/气智能阀门定位器（HART协议）3、A VP300型电/气智能阀门定位器4、A VP301型电/气智能阀门定位器（带开度信号变送）5、A VP302型电/气智能阀门定位器（HART协议）6、A VP200型分离式电/气智能阀门定位器7、A VP201型分离式电/气智能阀门定位器（带开度信号变送）A VP200/ AVP201是配置了微处理器的智能阀门定位器，开度传感器与定位器本体分离，传感器安装在阀门上，定位器本体安装在别处，中间用电缆连接（电缆长度最大20米）。

安装在阀上的开度传感器可承受比常规的电/气定位器高5倍的震动。

（二）SVP3000 Alphaplus系列A VP303型现场总线型智能阀门定位器SVP3000 Alphaplus系列A VP303型智能阀门定位器是基于现场总线通讯协议的智能阀门定位器。

A VP303型智能阀门定位器通过现场总线协议控制并管理阀门。

其能实现多种自诊断、自整定功能以及PID功能模块，体现了现场总线的优势。

（三）HEP电/气阀门定位器HEPP电/气阀门定位器与调节阀配套使用，把调节器输出的电信号转换成驱动调节阀的气信号，同时根据调节阀的开度进行位置反馈，使调节阀能够正确定位，它分单双作用两种形式。

具体型号为：HEP15/16/17（单作用电/气阀门定位器），HEP25/26/27（双作用电/气阀门定位器）。

其特点如下：1、继动器容量大，耗气量小，稳定性好，灵敏度高；2、电磁组件精度高；3、调整和维修可在工作状态下直接进行；4、磁体采用高储能积的稀土材料制造，电流通过弹性元件输入，不用引线。

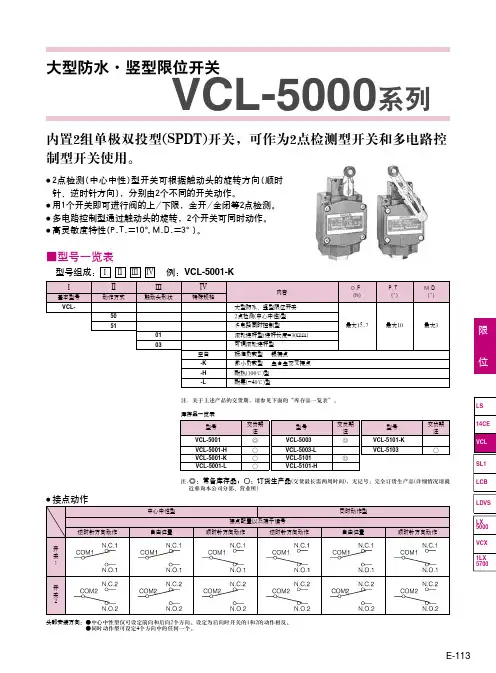

azbil hp100r1说明书日本山武azbil传感器HP100-T1,HP100-R1,HP100-E1日本山武azbil限位开关SL1-A,SL1-AK,SL1-B,SL1-D,SL1-P,SL1-H,SL1-E,SL1-K日本山武azbil通用光电开关HP100通用光电开关符合行业标准,性能更加稳定!1.同行业长的检测距离! 对照型15米,偏光镜片反射型5米,漫反射型1米.2.抗干扰性强3.低温和高温环境 -30℃--- 60℃4.性能稳定,价格低廉 HP100-A1 漫反射检测距离100cm NPN NO/NC HP100-A2 HP100-T1 (HP100-R1 HP100-E1) 对射检测距离15m NPN NO/NC HP100-T2 (HP100-R2 HP100-E1 ) HP100-P1 镜片反射检测距离5m NPN NO/NC HP100-P2HP300-D1系列:产品描述放大器内藏，通用高功能光电开关，CE认定①检测距离：200mm(近距离漫反射型);15m(对照型);0-100mm(宽光束漫反射型)②动作状态：入射光时ON / 遮光时ON开关切换③输出状态：NPN型/PNP型④尺寸：10.8x20x31mm⑤电源：DC 10-30V（波动10%以内）；HPV-D13 槽型，槽宽25毫米，NPN输出，亮ON/暗ON可切换。

0 HPV-S12 槽型，槽宽25毫米，NPN/暗ON输出。

0 HPV-S11 槽型，槽宽25毫米，NPN/亮ON输出。

0HPJ-T21 (HPJ-R21/HPJ-E21)大小尺寸是22×11×8mm 立式对射型，检测距离1.5米，NPN/暗ON输出。

HPJ-T11 (HPJ-R11/HPJ-E11) HPJ-T22 (HPJ-R22/HPJ-E21) HPJ-T23 (HPJ-R23/HPJ-E21) HPJ-A21尺寸:30×12×8mm 高感度漫反射型，检测距离3厘米，NPN输出，灵敏度可调HPJ-D21尺寸:30×12×8mm 可见红外光漫反射型光电开关，检测距离3厘米 NPN/亮ON输出，灵敏度可调.HPQ-T1液位开关现货槽型管道安装，管径Ф8-13 mm，NPN输出HPX-NT1超长距离光纤放大器（对射可达1.4米)HPX-NT系列超长距离超高速超高分辨率标准模式:响应时间 lms，检测距离距离800mm(HPF—T003)高速模式：响应时间l20ms，检测距离150mm(HPF—T003)长距离／高分辨率模式：响应时间5ms，检测距离1400mm(HPF—T003)相对入光量显示入光量以协作点“0”为基准，相对／一100为检测容量范围。

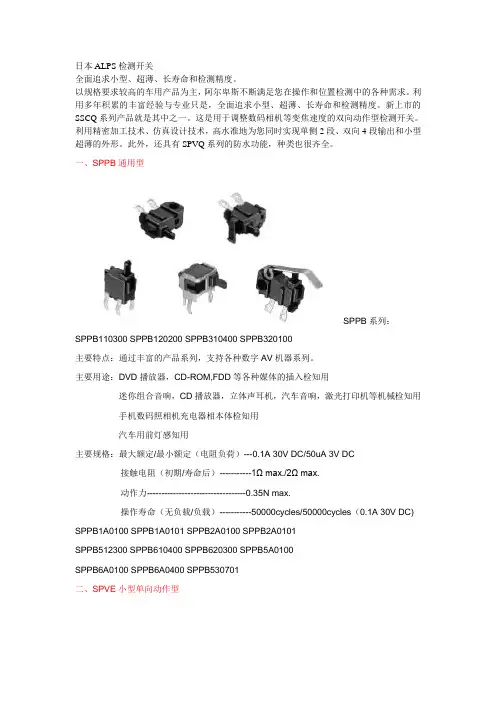

日本ALPS检测开关全面追求小型、超薄、长寿命和检测精度。

以规格要求较高的车用产品为主，阿尔卑斯不断满足您在操作和位置检测中的各种需求。

利用多年积累的丰富经验与专业只是，全面追求小型、超薄、长寿命和检测精度。

新上市的SSCQ系列产品就是其中之一。

这是用于调整数码相机等变焦速度的双向动作型检测开关。

利用精密加工技术、仿真设计技术，高水准地为您同时实现单侧2段、双向4段输出和小型超薄的外形。

此外，还具有SPVQ系列的防水功能，种类也很齐全。

一、SPPB通用型SPPB系列：SPPB110300 SPPB120200 SPPB310400 SPPB320100主要特点：通过丰富的产品系列，支持各种数字AV机器系列。

主要用途：DVD播放器，CD-ROM,FDD等各种媒体的插入检知用迷你组合音响，CD播放器，立体声耳机，汽车音响，激光打印机等机械检知用手机数码照相机充电器相本体检知用汽车用前灯感知用主要规格：最大额定/最小额定（电阻负荷）---0.1A 30V DC/50uA 3V DC接触电阻（初期/寿命后）-----------1Ω max./2Ω max.动作力----------------------------------0.35N max.操作寿命（无负载/负载）-----------50000cycles/50000cycles（0.1A 30V DC)SPPB1A0100 SPPB1A0101 SPPB2A0100 SPPB2A0101SPPB512300 SPPB610400 SPPB620300 SPPB5A0100SPPB6A0100 SPPB6A0400 SPPB530701二、SPVE小型单向动作型SPVE系列：SPVE110100 SPVE110600 SPVE110401 SPVE110801主要特点：3.4*3.0mm，业界最小界别，可以对应小型数字设备。

只要用途：数码照相机等电池检知用，液晶画面检知用手机，笔记本电脑等盖开关检知用携带式CD/MD，1/2英寸FDD等媒体感知用主要规格：最大额定/最小额定（电阻负荷）---0.1A 30V DC/50uA 3V DC接触电阻（初期/寿命后）-----------500mΩ max./1Ω max.动作力----------------------------------0.3N max.操作寿命（无负载/负载）-----------50000cycles/50000cycles（0.1A 30V DC) SPVE110200 SPVE110900 SPVE111300 SPVE111200 SPVE210100三、SPPW8单向动作型SPPW8系列：SPPW812302 SPPW812300 SPPW810201 SPPW810203主要特点：最适合媒体感知的单向型。

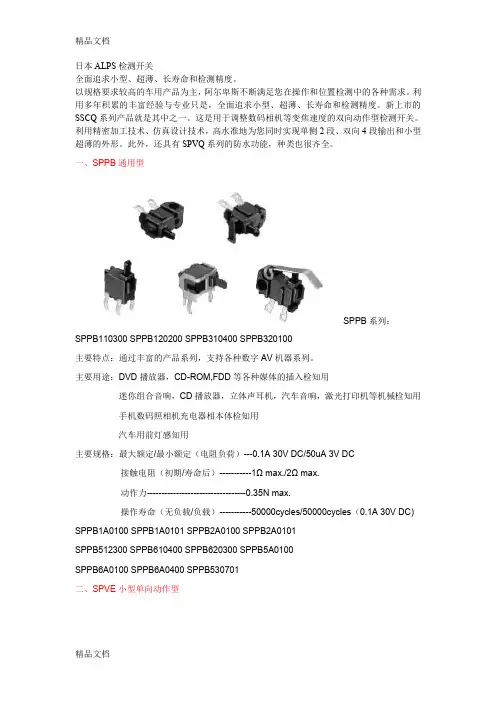

日本ALPS检测开关全面追求小型、超薄、长寿命和检测精度。

以规格要求较高的车用产品为主，阿尔卑斯不断满足您在操作和位置检测中的各种需求。

利用多年积累的丰富经验与专业只是，全面追求小型、超薄、长寿命和检测精度。

新上市的SSCQ系列产品就是其中之一。

这是用于调整数码相机等变焦速度的双向动作型检测开关。

利用精密加工技术、仿真设计技术，高水准地为您同时实现单侧2段、双向4段输出和小型超薄的外形。

此外，还具有SPVQ系列的防水功能，种类也很齐全。

一、SPPB通用型SPPB系列：SPPB110300 SPPB120200 SPPB310400 SPPB320100主要特点：通过丰富的产品系列，支持各种数字AV机器系列。

主要用途：DVD播放器，CD-ROM,FDD等各种媒体的插入检知用迷你组合音响，CD播放器，立体声耳机，汽车音响，激光打印机等机械检知用手机数码照相机充电器相本体检知用汽车用前灯感知用主要规格：最大额定/最小额定（电阻负荷）---0.1A 30V DC/50uA 3V DC接触电阻（初期/寿命后）-----------1Ω max./2Ω max.动作力----------------------------------0.35N max.操作寿命（无负载/负载）-----------50000cycles/50000cycles（0.1A 30V DC)SPPB1A0100 SPPB1A0101 SPPB2A0100 SPPB2A0101SPPB512300 SPPB610400 SPPB620300 SPPB5A0100SPPB6A0100 SPPB6A0400 SPPB530701二、SPVE小型单向动作型SPVE系列：SPVE110100 SPVE110600 SPVE110401 SPVE110801主要特点：3.4*3.0mm，业界最小界别，可以对应小型数字设备。

只要用途：数码照相机等电池检知用，液晶画面检知用手机，笔记本电脑等盖开关检知用携带式CD/MD，1/2英寸FDD等媒体感知用主要规格：最大额定/最小额定（电阻负荷）---0.1A 30V DC/50uA 3V DC接触电阻（初期/寿命后）-----------500mΩ max./1Ω max.动作力----------------------------------0.3N max.操作寿命（无负载/负载）-----------50000cycles/50000cycles（0.1A 30V DC) SPVE110200 SPVE110900 SPVE111300 SPVE111200 SPVE210100三、SPPW8单向动作型SPPW8系列：SPPW812302 SPPW812300 SPPW810201 SPPW810203主要特点：最适合媒体感知的单向型。

第一章概况1．1．SVP的型号SVP是智能型阀门定位器，能连接到调节器的4—20 mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。

SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。

整体型AVP300：无阀位输出的模拟量信号（4-20mA）AVP301：有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。

分离型AVP200：无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4-20mA）AVP202：HART通信协议SVP3000系统结构示意图1-11．2．系统结构无阀位输出的定位器。

（型号：AVP300和AVP200）无阀位输出的系统示意图1-2有阀位输出的定位器（型号：AVP301和AVP201）模拟量输出：SVP模拟量信号直接输出到监控系统。

带4-20mA模拟量信号输出的系统示意图1-31．3．组态SVP有三种组态方法，即：手动旋钮、用SFC手操器、用HART手操器。

手动旋钮组态调整：只用一把螺丝刀就能完成SVP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。

用SFC手操器组态调整Yamatake SFC160/260型智能通信器能用于SVP的全部参数组态、调整、SVP的维护。

SVP的具体通信功能详见SFC操作手册。

用HART手操器组态调整HART275通讯器能用于AVP302/202型的全部组态、校整、维护。

SVP具体通信功能详见HART通信器操作手册1．4．SVP的结构和功能主要组成部分整体型（AVP300/301/302）1-7主要部件名称和功能主要部件一览表部件说明本体电子控制模块、EPM（电气转换模块）、VTD（阀位传感器）气动放大器放大来自EPM的气信号，经转换后输入到执行机构反馈杆把开度信号传送至VTD手/自动开关在手动和自动之间进行气信号输出的切换外部零位/满度调整开关在不用SFC的情况下，用一把螺丝刀能完成零位满度的调整和各参数的自动整定气源压力表指示供气压力输出气源压力表指示输出气源压力安装支架（任选）不同型号的执行机构有不同形式气源输入口供气气源连接至“SUP”接口输出气源口与执行机构气源入口相连双作用放大器在双作用执行机构上使用，双作用放大器连接在SVP的输出口，它有两个输出，OUT1是SVP输出气源，OUT2是压力平衡气源，分别与双气缸的两个气源口相连，使气缸活塞处于一定位置阀位检测器通过反馈杆传送阀位反馈电缆连接VTD和SVP本体第二章安装2．1．安装要求1）环境温度范围：根据防爆要求2）相对湿度： 10%--90%3）安装处温度和湿度无剧烈变化4）电磁场：≤400A/m(避免附近有大变压器，高频炉等)5）振动低于19.6m/s2(5—400Hz) (AVP300/301和AVP200/201本体)6）振动低于98m/s2(5—2000Hz) (AVP200/201阀位检测器)2．2．整体型SVP的安装（A VP300/301/302）山武智能定位器适用于直行程和角行程的执行机构，重量约2.5kg。
