第三章 投影原理

投影器原理
投影仪是一种能够将电子设备中的图像投射到屏幕或墙壁上的设备。

它利用光学原理将电子信号转换为可见的图像。

投影仪的基本原理是通过光源产生光线，并把光线聚集成一个束。

这束光经过一个透镜系统，被调整成平行光线束。

然后，光线束通过液晶面板（LCD）或数码微镜（DLP）等光学元件，将电子信号转化为光线的亮度和颜色。

液晶面板是一块由微小像素组成的透明电子显示屏。

每个像素包含红、绿、蓝三个基本色的滤光器。

当光线通过时，电子信号会控制液晶面板中的液晶分子，使得特定的颜色的光线被阻挡或通过，从而实现对光线颜色的控制。

数码微镜则是由微小的镜面和一片电子芯片组成的光学元件。

电子芯片上有许多微小的可移动镜面，这些镜面可以倾斜来改变光线的入射角度。

通过调整这些镜面的倾斜程度，光线的亮度和颜色也可以被调整。

在光线通过液晶面板或数码微镜后，光线进一步通过透镜系统进行放大和调整。

透镜可以将光线聚焦到一个特定的位置，并确保投影的图像清晰度和亮度。

最后，聚焦的光线投射在屏幕或墙壁上，形成可见的图像。

综上所述，投影仪通过聚光、转换电子信号和调整光线等光学原理实现图像的投影。

它将电子设备中的图像转化为可见的图
像，并通过透镜系统将图像投射到屏幕或墙壁上。

这使得人们可以方便地分享和观看电子设备中的内容。

投影的基本原理投影是一种通过光学设备将图像投射到特定表面上的技术。

它在日常生活中有着广泛的应用，比如电影院、教室、会议室等地方都会使用投影设备来呈现图像或视频。

那么，投影的基本原理是什么呢？接下来，我们将从光学原理和投影设备两个方面来详细介绍。

首先，我们来看投影的光学原理。

投影的基本原理是利用光的直线传播特性，通过光学透镜将图像投射到屏幕上。

在投影设备中，光源发出的光线经过透镜的聚焦作用，形成一个小而清晰的图像。

然后，这个图像通过投影镜头被放大，并投射到屏幕上，使人们可以清晰地看到图像或视频。

这一过程主要涉及到透镜的光学成像原理，包括物距、像距、焦距等概念。

通过透镜的调节和控制，可以实现对图像的放大、缩小和清晰度的调整，从而实现投影效果的优化。

其次，我们来了解一下投影设备的工作原理。

一般来说，投影设备由光源、透镜、反射器、投影屏幕等部件组成。

光源可以是白炽灯、LED灯或激光等，它们都能够产生足够亮度和色彩的光线。

透镜和反射器则起到了对光线的调节和反射作用，使得光线能够形成清晰的图像。

而投影屏幕则是接收和显示图像的载体，它的材质和特性会直接影响到投影效果的质量。

通过这些部件的协同作用，投影设备可以将输入的图像信号转化为可见的图像，并投射到屏幕上。

总的来说，投影的基本原理是利用光学原理和投影设备的工作原理，通过光源、透镜、反射器和投影屏幕等部件的协同作用，实现对图像的放大、调节和投射。

这种技术不仅在娱乐、教育、商业等领域有着广泛的应用，而且在科学研究和工程技术中也发挥着重要的作用。

随着科技的不断发展，投影技术也在不断创新和完善，为人们的生活和工作带来了更多的便利和乐趣。

综上所述，投影的基本原理是一个涉及光学、物理和工程技术的综合性技术，它通过光学原理和投影设备的工作原理，实现对图像的放大、调节和投射。

相信随着科技的不断进步，投影技术将会在未来发展出更多的新应用和新形式，为人们的生活带来更多的惊喜和便利。

投影的工作原理
投影是一种技术，通过将影像投射到屏幕或其他表面来创建图像或视频。

它的工作原理基于光学物理学和电子技术。

下面是投影的工作原理的详细解释：
1. 光源：投影中最常用的光源是高亮度的灯泡或激光器。

光源会产生强光束，以便投射出明亮且清晰的影像。

2. 反射系统：在光源射出的光束进入投影仪之前，它会经过一系列的反射镜和透镜。

这些光学元件将光束聚焦并引导到一个叫做光学引擎的地方。

3. 光学引擎：光学引擎由多个光学组件组成，包括透镜和反射镜。

它们的作用是调整光线的路径和聚焦光束，确保产生稳定和清晰的图像。

4. 影像处理：在光学引擎中，光束会经过一个称为光学分束器的装置。

光学分束器将光束分成三个原色（红、绿、蓝）的光线，然后每个原色的光线会通过各自的反射镜。

5. 显示芯片：在投影仪中有一个叫做显示芯片的关键元件。

显示芯片是由微小的像素组成的晶体管阵列，能够控制每个像素的亮度和颜色。

6. 图像生成：在投影仪内部，分束后的光线会被显示芯片处理，并转化为数字信号。

显示芯片的每个像素根据图像输入信号的强度和颜色，决定显示光线的强弱和颜色。

7. 投射图像：投影仪将光源经过光学引擎和显示芯片处理后的图像投射到屏幕或其他表面上。

通过透镜的聚焦和调节，确保图像的尺寸、明亮度和清晰度。

总的来说，投影仪通过将光源经过光学引擎和显示芯片处理后的图像投射到屏幕或其他表面上，实现图像或视频的显示。

它的工作原理涉及光学物理学、电子技术和影像处理。

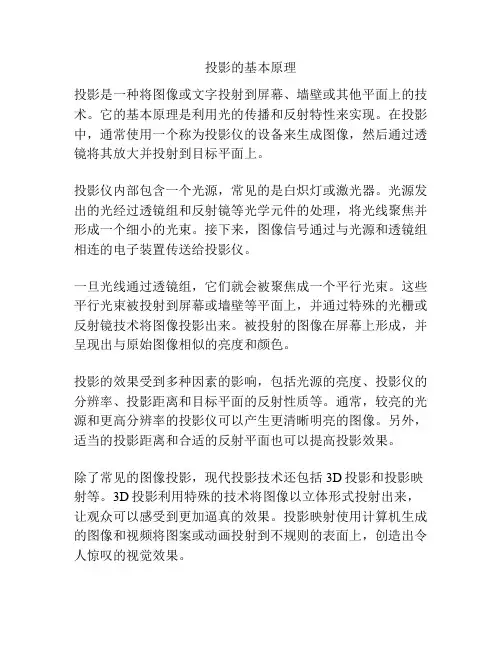

投影的基本原理
投影是一种将图像或文字投射到屏幕、墙壁或其他平面上的技术。

它的基本原理是利用光的传播和反射特性来实现。

在投影中，通常使用一个称为投影仪的设备来生成图像，然后通过透镜将其放大并投射到目标平面上。

投影仪内部包含一个光源，常见的是白炽灯或激光器。

光源发出的光经过透镜组和反射镜等光学元件的处理，将光线聚焦并形成一个细小的光束。

接下来，图像信号通过与光源和透镜组相连的电子装置传送给投影仪。

一旦光线通过透镜组，它们就会被聚焦成一个平行光束。

这些平行光束被投射到屏幕或墙壁等平面上，并通过特殊的光栅或反射镜技术将图像投影出来。

被投射的图像在屏幕上形成，并呈现出与原始图像相似的亮度和颜色。

投影的效果受到多种因素的影响，包括光源的亮度、投影仪的分辨率、投影距离和目标平面的反射性质等。

通常，较亮的光源和更高分辨率的投影仪可以产生更清晰明亮的图像。

另外，适当的投影距离和合适的反射平面也可以提高投影效果。

除了常见的图像投影，现代投影技术还包括3D投影和投影映射等。

3D投影利用特殊的技术将图像以立体形式投射出来，让观众可以感受到更加逼真的效果。

投影映射使用计算机生成的图像和视频将图案或动画投射到不规则的表面上，创造出令人惊叹的视觉效果。

总之，投影技术利用光的传播和反射原理，通过投影仪将图像放大并投射到目标平面上。

随着技术的不断进步，投影已经成为现代生活和娱乐中不可或缺的一部分。

初中投影知识点总结投影是一种利用光线或其他辐射将物体的形状或图像投射到屏幕上的技术。

在现代科技发展中，投影技术已经成为了人们日常生活中不可或缺的一部分。

从电影院、教室到商务演示和家庭影院，投影技术被广泛应用。

在初中阶段，学生需要了解一些基本的投影知识，这对于他们的学习和生活都有着重要的意义。

本文将介绍初中投影知识的相关内容，包括投影的原理、种类、应用等方面。

一、投影的原理1. 光学原理投影的原理是利用光学成像的原理。

当光线照射在物体上时，光线会被物体反射、折射或透射，最终形成在另一表面上的物体的投影。

在投影过程中，光线经过透镜或反射镜等光学器件，将物体的图像投射在屏幕上，形成所谓的投影图像。

2. 透镜原理透镜是实现投影的重要光学器件之一。

根据透镜的形状，可以将透镜分为凸透镜和凹透镜。

当光线通过凸透镜时，会聚光线，形成正像；而当光线通过凹透镜时，会发散光线，形成负像。

在投影中，通过适当安置透镜，可以实现对物体的放大或缩小投影效果。

3. 显示原理在投影中，显示器件也是至关重要的组成部分。

常见的投影显示器件包括LED、DLP、LCD等。

这些显示器件利用电子技术将图像信息转化为光信号，再通过光学器件的作用，形成投影图像。

在初中阶段，学生需要了解基本的显示原理，以便对投影技术有更深入的了解。

二、投影的种类1. 平面投影平面投影是指投影成像的屏幕是平面的投影技术。

平面投影通常应用于教室、会议室等场所，用于展示文字、图片、PPT等内容。

平面投影通常采用DLP或LCD等显示器件，这种投影方式投影的图像清晰，适合一般的文本和图片展示。

2. 立体投影立体投影是指投影成像的屏幕是立体的投影技术。

与平面投影相比，立体投影可以实现更加生动逼真的效果。

立体投影通常采用多台投影机同时投影，或者采用特殊的投影设备，配合特殊的屏幕材料，使投影出来的图像具有空间感和立体感。

3. 全息投影全息投影是一种利用激光产生干涉条纹来实现的投影技术。

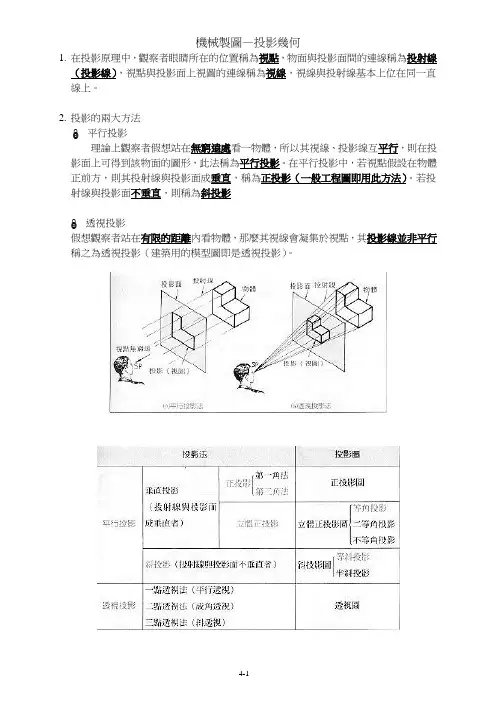

1.在投影原理中，觀察者眼睛所在的位置稱為視點，物面與投影面間的連線稱為投射線（投影線），視點與投影面上視圖的連線稱為視線，視線與投射線基本上位在同一直線上。

2.投影的兩大方法平行投影理論上觀察者假想站在無窮遠處看一物體，所以其視線、投影線互平行，則在投影面上可得到該物面的圖形，此法稱為平行投影。

在平行投影中，若視點假設在物體正前方，則其投射線與投影面成垂直，稱為正投影（一般工程圖即用此方法）。

若投射線與投影面不垂直，則稱為斜投影透視投影假想觀察者站在有限的距離內看物體，那麼其視線會凝集於視點，其投影線並非平行稱之為透視投影（建築用的模型圖即是透視投影）。

3.正投影正投影為平行投影的一種，視線、投影線不但相互平行，而且垂直於投影面。

4.空間的三度空間三度是指寬度、高度及深度，如下圖所示。

5.象限的區分為了表現物體之形狀及大小，現以X、Y、Z三度空間來加以定義。

現在，過X、Y、7三軸可作三互相垂直之平面隔間八部份，如下圖所示，分別為直立投影面（V.P）水平投影面(H.P)及側投影面(P.P)，這三個投影面稱為主要投影面，主要投影面將空閒劃分成的每一部份稱為象限，但通常我們只用四個象限，只以水平投影面與直立投影面垂直相交，分空間為四部份，即四個象限。

因此，各象限之位置分別座落在：第一象限（ⅠQ）:在H.P之上方，V.P之前方第二象限（ⅡQ）:在H.P之上方，V.P之後方第三象限（ⅢQ）:在H.P之下方，V.P之後方第四象限（ⅣQ）:在H.P之下方，V.P之前方水平與直立投影面分空間為四部份(即四象限)，該兩投影面之相交線稱為基線以英文GL或HV表示。

物體在第一象限時〃以基線為軸，直立投影面視圖在基線上方，水平投影面視圖在基線下方，即一般俗稱第一角投影法。

又稱為第一象限法。

物體在第三象限時，以基線為軸。

直立投影面視圖在基線下方，水平投影面視圖在基線上方，即一般俗稱第三角投影法。

又稱第三象限法。

6.投影箱一個物體通常可分為六個互為垂直的方向來觀察，如此可得此六個方向的圖形來表達該物體的形狀。

投影原理是什么
投影原理是指利用一定的光源将物体的形象投射到屏幕或其他投影面上的原理。

它基于光线传播的特性，通过光线的折射、反射等作用，将物体的形状、颜色等信息转化为可见的影像，从而使观察者可以清晰地看到物体的形象。

投影原理中的关键元素是光源、物体和投影面。

光源可以是自然光或人工光源，如白炽灯、荧光灯、LED灯等。

物体是指需要进行投影的实体或图像，可以是实物体、幻灯片、电影胶片、数字图像等。

投影面则是光线投影后所接收到的平面或屏幕，通常是白色或灰色以便更好地反射和展示影像。

当光线从光源照射到物体上时，光线会遇到物体表面的不同特性，如凹凸、光滑、反射率等。

根据这些特性，光线可能会被折射、漫反射、反射等，从而形成不同的投影效果。

这些光线最终汇集到投影面上，形成投影的影像。

通过投影原理，观察者可以在投影面上看到物体的形象。

投影的影像可以具有大小、清晰度、透明度等特性，这取决于光源的亮度、物体的形状和材质、投影面的质量等因素。

投影原理在日常生活中广泛应用，如电影放映、演讲、教学等场景。

光线投影原理
光线投影原理（以下简称投影原理）是指当光线经过一个不透明物体或透明物体上的一些不规则的区域时，光线会被物体遮挡，从而在背后形成一个阴影或投影。

这个投影是物体上每一点的光线相对于背景的阻挡情况的视觉呈现。

投影原理是基于光的直线传播性质和光的投射性质的。

光线本身是以直线方式向各个方向传播的，而当光线遇到物体时，根据物体的透明与否、光线入射的角度和物体表面的形状，光线会以不同的方式发生折射、反射和吸收。

这样，光线就会在物体上形成明暗不一的区域，即投影。

投影可以在不同的背景上观察到，比如在墙壁上、幕布上或者屏幕上。

这取决于背景对光的反射和吸收能力。

当光线经过物体上的凹凸不平的表面时，不同的光线可能会被折射或反射到不同方向，进而投射到背景上产生不同的效果。

投影原理在很多领域都有广泛的应用，比如艺术绘画中的阴影效果的创造、物理学中的光学实验等。

通过研究投影原理，我们可以更好地理解光的传播规律和物体与光互动的过程。

总的来说，投影原理是光线遇到物体并被遮挡后在背景上形成明暗不一区域的视觉效果，它是光的投射性质和直线传播性质的应用。

通过研究投影原理，我们可以更深入地了解光的行为，并进行一些实际的应用。

投影原理图解
投影原理图解即为将三维物体在二维平面上展开的过程，通过此过程可以更清楚地了解物体的形状、结构和尺寸。

投影原理图解包括正投影和斜投影两种方法。

正投影是将物体垂直于投影平面的一侧透视图展开到投影平面上，得到的正投影图形是物体在投影平面上的投影形状。

在投影原理图解中，每个物体都有一个与之相对应的正投影图形，由于垂直于投影平面的透视视角的限制，正投影图形往往是物体的缩小版。

斜投影则是将物体沿着特定的斜线方向投射到投影平面上，得到的斜投影图形是物体在投影平面上的投影形状。

与正投影相比，斜投影图形在尺寸上更准确地反映了物体的实际大小和形态。

通过投影原理图解，我们可以更好地理解物体的几何构造和尺寸关系。

在实际应用中，投影原理图解被广泛应用于工程设计、建筑规划、产品制图等领域。
