第二章投影的基本知识

第2章 投影的基本知识2．1投影法概述2．1．1投影的概念在日常生活中，人们经常可以看到，物体在日光或灯光的照射下，就会在地面或墙面上留下影子，如图2-1a 所示。

人们对自然界的这一物理现象经过科学的抽象，逐步归纳概括，就形成了投影方法。

在图2-1b 中，把光源抽象为一点，称为投射中心，把光线抽象为投射线，把物体抽象为形体（只研究其形状、大小、位置，而不考虑它的物理性质和化学性质的物体），把地面抽象为投影面，即假设光线能穿透物体，而将物体表面上的各个点和线都在承接影子的平面上落下它们的投影，从而使这些点、线的投影组成能够反映物体形状的投影图。

这种把空间形体转化为平面图形的a)影子b)投影a)影子 b)投影图2-1 影子与投影 要产生投影必须具备：投射线、形体、投影面，这是投影的三要素。

2．1．2投影的分类根据投射线之间的相互关系，可将投影法分为中心投影法和平行投影法。

1．中心投影法当投射中心S 在有限的距离内，所有的投射线都汇交于一点，这种方法所得到的投影，称为中心投影，如图2-2所示。

在此条件下，物体投影的大小，随物体距离投射中心S 及投影面P 的远近的变化而变化，因此，用中心投影法得到物体的投影不能反映该物体真实形状和大小。

图2-2 中心投影2．平行投影法把投射中心S 移到离投影面无限远处，则投射线可看成互相平行，由此产生的投影称为平行投影。

因其投射线互相平行，所得投影的大小与物体离投影中心及投影面的远近均无关。

在平行投影中，根据投射线与投影面之间是否垂直，又分为斜投影和正投影两种：投射线与投影面倾斜时称为斜投影，如图2-3a 所示；投射线与投影面垂直时称为正投影，如图2-3b 所示。

a)斜投影法b)正投影法a)斜投影法 b)正投影法图2-3 平行投影2．1．3平行投影的特性 1．同素性在通常情况下，直线或平面不平行（垂直）于投影面，因而点的投影仍是点，直线的投影仍是直线。

这一性质称为同素性。

第二章投影的基本知识一、投影概念在投影面上作出物体投影的方法，称为投影法。

二、投影的分类投影法分为两类：中心投影法和平行投影法。

.中心投影法所有投影线都相交于投影中心的投影方法。

平行投影法由互相平行的投影线在投影面上作出物体投影的方法。

按投影线与投影面是否垂直，可分为斜投影法和正投影法两种。

(1)斜投影法：投影线倾斜于投影面的平行投影法。

(2)正投影法：投影线垂直于投影面的平行投影法。

特点：其投影反映了物体的真实形状和大小，并且与物体到投影面的距离无关。

所以建筑图样一般均采用这种投影法绘制，所得的投影称为正投影，简称投影。

1、正投影法概念：投影线垂直于投影面的平行投影法。

2 、正投影的基本特性：1）真实性----平行于投影面的物体，投影反映实形；2）积聚性----垂直投影面的平面或直线，其投影积聚成直线或一点；3）类似性----物体上的平面与投影面倾斜时，其投影为缩小的类似形；4）从属性---- 直线或平面上的点，其投影仍在直线或平面的投影上。

真实性、积聚性、类似性和从属性是正投影的四个重要特性，在画图和读图中将经常用到，必须牢固掌握。

三、三面投影图1、三面投影图的形成我们将形体正放在三个互相垂直的投影面之间，并分别向三个投影面进行投影，就能得到该形体在三个投影面上的投影图，将这三个投影图结合起来观察，就能准确地反映出该形体的形状和大小。

这三个互相垂直的投影面分别为水平投影面（或称H面，用字母H表示）、正立投影面（或称V 面，用字母V表示）和侧立投影面（或称W面，用字母W表示）。

这三个投影面组合起来就构成了三面投影体系（三投影面体系）。

三个投影面两两相交构成的三条轴称为OX、OY、OZ轴，且OX⊥OY⊥OZ，三条轴的交点O称为原点。

形体在三个投影面上的投影分别称为水平投影、正面投影和侧面投影。

注：OX轴的正方向为水平向左，OY轴的正方向为正对观察者，OZ轴的正方向为铅直向上。

2、三面投影图的展开因为形体的三个投影分别在三个不共面的平面上，因此无法绘制在同一平面图纸上，为此，需将三个投影面进行展开，使其共面。

第二篇投影制图第二章投影的基本知识【学习目的】掌握正投影的基本原理，掌握三视图的形成及其投影规律，掌握点、线、面的投影特性。

【学习要点】投影的基本特性；物体的三视图的绘制；点、线、面的投影特性。

第一节投影方法一、投影的概念（一）投影法的概念在日常生活中，我们看到在太阳光或灯光照射物体时，在地面或墙壁上出现物体的影子，这就是一种投影现象。

投影法与自然投影现象类似，就是投影线通过物体向选定的投影面投射，并在该面上得到图形的方法，用投影法得到的图形称作投影图或投影，如图2-1所示。

图2-1 投影的产生产生投影时必须具备的三个基本条件是投影线、被投影的物体和投影面。

需要注意的是，生活中的影子和工程制图中的投影是有区别的，投影必须将物体的各个组成部分的轮廓全部表示出来，而影子只能表达物体的整体轮廓，并且内部为一个整体如图2-2所示。

(a)影子 (b)投影图2-2 投影与影子的区别二、 投影法分类根据投影线与投影面的相对位置的不同，投影法分为两种。

（一） 中心投影法投影线从一点出发，经过空间物体，在投影面上得到投影的方法（投影中心位于有限远处），如图2-3所示。

图2-3 中心投影法缺点：中心投影不能真实地反映物体的大小和形状，不适合用于绘制水利工程图样。

优点：中心投影法绘制的直观图立体感较强，适用于绘制水利工程建筑物的透视图。

（二） 平行投影法投影线相互平行经过空间物体，在投影面上得到投影的方法（投影中心位于无限远处），称为平行投影法。

平行投影法根据投影线与投影面的角度不同,又分为正投影法和斜投影法，如图2-4所示。

（a ）为斜投影法，（b ）为正投影法。

(b)(a)图2-4 平行投影法优点：正投影法能够表达物体的真实形状和大小，作图方法也较简单，所以广泛用于绘制工程图样。

正投影法斜投影法在以后的章节中，我们所讲述的投影都是指的正投影。

三、投影的特性（一）真实性平行于投影面的直线段或平面图形，在该投影面上的投影反映了该直线段或者平面图形的实长或实形，这种投影特性称为真实性，如图2-5所示。

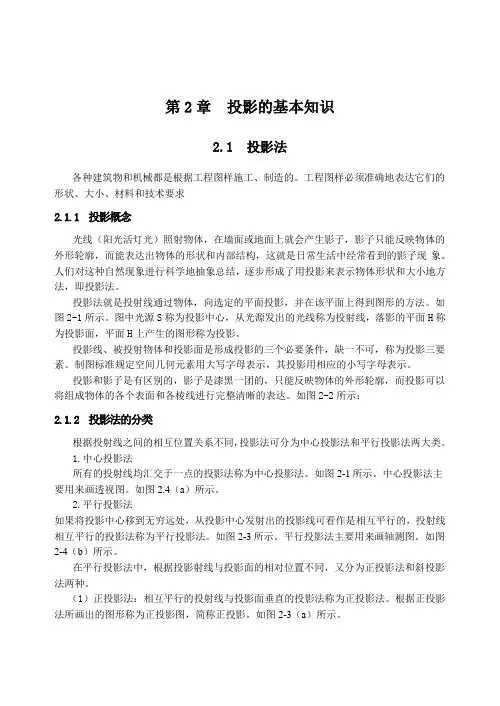

第2章投影的基本知识2.1 投影法各种建筑物和机械都是根据工程图样施工、制造的。

工程图样必须准确地表达它们的形状、大小、材料和技术要求2.1.1 投影概念光线（阳光活灯光）照射物体，在墙面或地面上就会产生影子，影子只能反映物体的外形轮廓，而能表达出物体的形状和内部结构，这就是日常生活中经常看到的影子现象。

人们对这种自然现象进行科学地抽象总结，逐步形成了用投影来表示物体形状和大小地方法，即投影法。

投影法就是投射线通过物体，向选定的平面投影，并在该平面上得到图形的方法。

如图2-1所示。

图中光源S称为投影中心，从光源发出的光线称为投射线，落影的平面H称为投影面，平面H上产生的图形称为投影。

投影线、被投射物体和投影面是形成投影的三个必要条件，缺一不可，称为投影三要素。

制图标准规定空间几何元素用大写字母表示，其投影用相应的小写字母表示。

投影和影子是有区别的，影子是漆黑一团的，只能反映物体的外形轮廓，而投影可以将组成物体的各个表面和各棱线进行完整清晰的表达。

如图2-2所示：2.1.2 投影法的分类根据投射线之间的相互位置关系不同，投影法可分为中心投影法和平行投影法两大类。

1.中心投影法所有的投射线均汇交于一点的投影法称为中心投影法。

如图2-1所示。

中心投影法主要用来画透视图。

如图2.4（a）所示。

2.平行投影法如果将投影中心移到无穷远处，从投影中心发射出的投影线可看作是相互平行的，投射线相互平行的投影法称为平行投影法。

如图2-3所示。

平行投影法主要用来画轴测图。

如图2-4（b）所示。

在平行投影法中，根据投影射线与投影面的相对位置不同，又分为正投影法和斜投影法两种。

（1）正投影法：相互平行的投射线与投影面垂直的投影法称为正投影法。

根据正投影法所画出的图形称为正投影图，简称正投影。

如图2-3（a）所示。

（2）斜投影法：相互平行的投影线与投影面倾斜的投影法称为斜投影法。

根据投影法所画出的图形称为斜投影图，简称斜投影。
