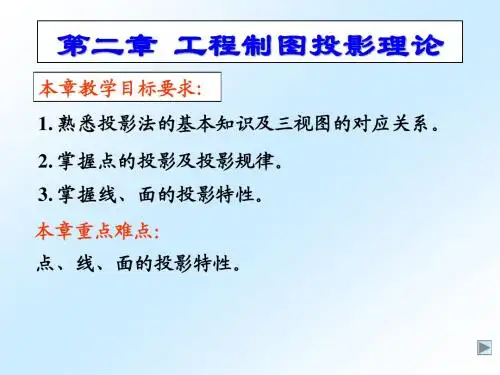

第二章投影的基本知识和点、线、面的投影基本要求:建立投影的概念,掌握正投影的基本性质;掌握点线面的投影特性;根据投影能判断出点、线、面的关系。

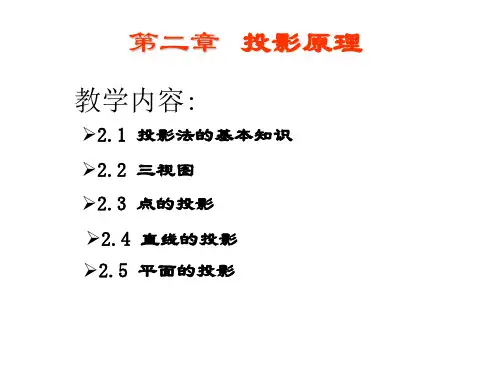

主要内容:1、投影的基本知识;2、点的投影;3、直线的投影;4、平面的投影。
2.1 投影的基本知识一、内容:1、投影的基本概念;2、投影的类型;3、工程中常用的投影图。
二、要求及重点:要求掌握投影的基本概念;了解投影的类型、用途。
三、教学方式:通过实物及日常生活中的现象,使学生掌握投影的基本概念;了解投影的类型、用途。
2.1 投影的基本知识一、投影的概念1、在日常生活中,经常看到空间一个物体在光线照射下在某一平面产生影子的现象,抽象后的“影子”称为投影。
2、产生投影的光源称为投影中心S,接受投影的面称为投影面,连接投影中心和形体上的点的直线称为投影线。
形成投影线的方法称为投影法(图2-1)。
(a) (b)图2-1 中心投影法图2-2 平行投影法二、投影的类型投影法分为中心投影法和平行投影法两大类。
1、中心投影法光线由光源点发出,投射线成束线状。
投影的影子(图形)随光源的方向和距形体的距离而变化。
光源距形体越近,形体投影越大,它不反映形体的真实大小。
2、平行投影法光源在无限远处,投射线相互平行,投影大小与形体到光源的距离无关,如图2-2所示。
平行投影法又可根据投射线(方向)与投影面的方向(角度)分为斜投影(a)和正投影(b)两种。
(1)斜投影法:投射线相互平行,但与投影面倾斜,如图2-2(a)所示。
(2)正投影法:投射线相互平行且与投影面垂直,如图2-2(b)所示。
用正投影法得到的投影叫正投影。
三、工程上常用的投影图1、透视图用中心投影法将空间形体投射到单一投影面上得到的图形称为透视图,如图2-3。
透视图与人的视觉习惯相符,能体现近大远小的效果,所以形象逼真,具有丰富的立体感,但作图比较麻烦,且度量性差,常用于绘制建筑效果图。
图2-3 透视图图2-4 轴测图2、轴测图将空间形体正放用斜投影法画出的图或将空间形体斜放用正投影法画出的图称为轴测图。
五、晶体的极射赤平投影极射赤平投影原理:投影所借助的几何要素:投影球、投影面(赤平面)、投影轴, 北极点与南极点(目测点)。
具体投影过程为:球面上任一点A与南极点S连线,即为投影点。
此连线与投影面(赤道平面)的交点A’(示模型)这样就将球面上三维空间的东西投影到二维平面上。
如果A点在下半球,就与北极点N连线。
晶体的极射赤平投影:将晶面的空间分布转化为平面上的点的分布。
1、晶体的球面投影:将各晶面转化为球面上的点:此点称晶面的球面投影点。
具体做法:从球心做每个晶面的法线,该法线与球面的交点。
晶面的方位就可用球面投影点的球面坐标方位角与极距角来表征。
(相当于纬度与经度)方位角ϕ:包含该点的子午面与0︒子午面的夹角;极距角ρ:该点与北极点的夹角。
重点要掌握方位角ϕ与极距角ρ的含义!(示模型)2、晶体的极射赤平投影:将晶面的球面投影点再转化为赤平面上的点:即:将球面上的点与南极点(或北极点)连线,该连线与赤平面的交点就是极射赤平投影点。
(示模型)这样,晶体上所有晶面的分布规律就反映在赤平面上的对应点的分布规律。
下面各点代表怎么样的晶面?在赤平投影图上, 方位角与极距角怎么体现?即:方位角在基圆上度量,极距角则体现为投影点距圆心的距离(h = r tan ρ/2)。
ϕ= 0ρϕA’1. 请判断下图中各点的方位角与极距角。
2. 请判断模型上的各晶面的方位角与极距角(模型示范)。
一、投影的基本知识(了解)二、工程上常用的图示法(了解)三、平行投影法的基本性质(熟悉)四、三视图的形成及其投影规律(掌握)2-1 投影的基本知识投影:用光线(灯光或阳光)照射物体时,在地面上或墙面上便产生了影子,这种现象就称为投影。
象,即把光线抽象为投射线,把物体抽象为几何形体,把地面抽象为投影面,逐步形成了投影方法。

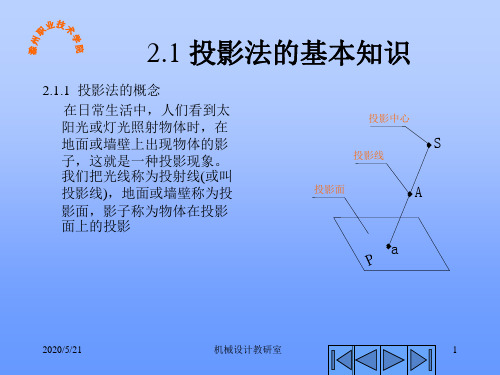

右图中,S为投影中心,A为空间点,平面P为投影面,S与A点的连线为投射线,SA的延长线与平面P的交点a,称为A点在平面P 上的投影。
这种产生图像的方法就叫做投影法。
由空间的三维形体转变为平面二维图形就是通过投影法来实现的。
因此,投影法是整个工程图学的基础。
S 投影中心a 投影A 空间点投影面P投射线投影法投影法投影法的分类中心投影法平行投影法正投影法斜投影法画透视图画斜轴测图画工程图样及正轴测图在有限距离内,由投射中心S 发射出投射线,在投影面P 上得到物体形状的投影方法称为中心投影法。
光源SCB bcP投影特性:具有较强的直观性、较好的立体感。
中心投影法投射线aA中心投影法无法反映物体表面的真实形状和大小,投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。
度量性较差。
光源SA CBabc光源S A C Ba bc P物体位置改变,投影大小也改变P当投影中心S移至无限远处时,投影线都相互平行,用这种投影法得到的图形称为平行投影法。
根据投射线于投影面所成角度的不同,平行投影法又分为正投影法和斜投影法。
正投影法斜投影法正投影法:投射线与投射面垂直,故又成为直角投影法。
斜投影法:投射线与投射面倾斜。
ABC ABC abcabcPP投射线投射线投影特性正投影法:得到的投影能够完整、真实地表达物体的形状和大小,度量方便,作图简便。
因此,在工程中得到广泛应用。
斜投影法:物体与投影面距离的远近不会影响其投影的大小,但当投影线与投影面夹角变化时,其投影大小也将发生变化。
2-2 工程上常用的图示法为满足工程设计对图样的各种不同要求,需要采用不同的图示法。
