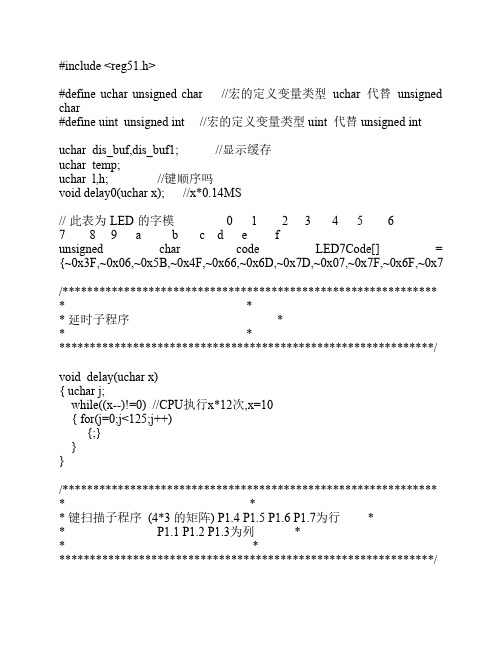

单片机89C52行列式键盘扫描程序(汇编)

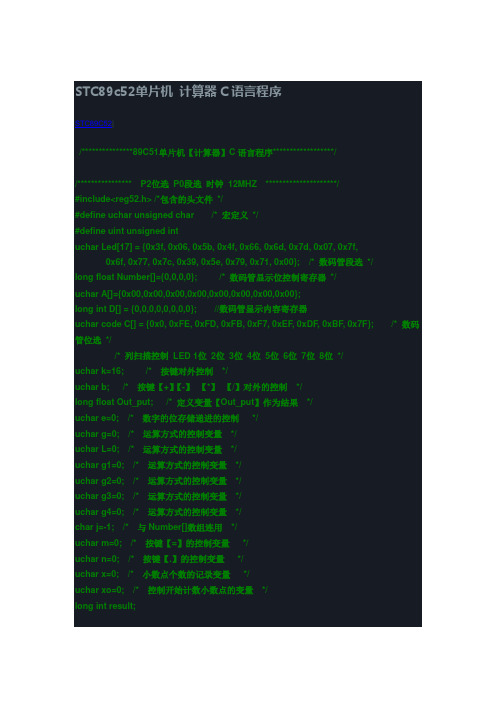

STC89c52单片机计算器C语言程序STC89C52|/***************89C51单片机【计算器】C语言程序******************//**************** P2位选P0段选时钟12MHZ *********************/#include<reg52.h> /*包含的头文件*/#define uchar unsigned char /* 宏定义*/#define uint unsigned intuchar Led[17] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f,0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71, 0x00}; /* 数码管段选*/long float Number[]={0,0,0,0}; /* 数码管显示位控制寄存器*/uchar A[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};long int D[] = {0,0,0,0,0,0,0,0}; //数码管显示内容寄存器uchar code C[] = {0x0, 0xFE, 0xFD, 0xFB, 0xF7, 0xEF, 0xDF, 0xBF, 0x7F}; /* 数码管位选*//* 列扫描控制LED 1位2位3位4位5位6位7位8位*/uchar k=16; /* 按键对外控制*/uchar b; /* 按键【+】【-】【*】【/】对外的控制*/long float Out_put; /* 定义变量【Out_put】作为结果*/uchar e=0; /* 数字的位存储递进的控制*/uchar g=0; /* 运算方式的控制变量*/uchar L=0; /* 运算方式的控制变量*/uchar g1=0; /* 运算方式的控制变量*/uchar g2=0; /* 运算方式的控制变量*/uchar g3=0; /* 运算方式的控制变量*/uchar g4=0; /* 运算方式的控制变量*/char j=-1; /* 与Number[]数组连用*/uchar m=0; /* 按键【=】的控制变量*/uchar n=0; /* 按键【.】的控制变量*/uchar x=0; /* 小数点个数的记录变量*/uchar xo=0; /* 控制开始计数小数点的变量*/long int result;void Delay(uint o) /* 延时函数delay() 的定义*/{uint i,j;for(i = 0; i < o; i++){for(j = 0; j < 121; j++) {;}}}void show(long float Out_put){ uchar r;uchar k;long int q,p;uchar s=0;uchar i;long int temp;temp=Out_put ;if( (Out_put-temp)!=0) {result=Out_put*10000; r=4;}else { result=Out_put; r=0; }p=result;if(m==1){if(result<0){ result=-result; p=result; q=result; for(i=1;i<=8;i++) { q=q/10; if(q==0) {k=i;i=9; } } P0=0x40; P2=C[8-k];Delay(1); } //负号的显示P0=0x80; P2=C[r]; Delay(1); P0=0x00;result=p;P0=Led[result%10]; P2=C[8]; result=result/10; Delay(1);if( (result%10==0)&&(result%100==0)&&(result%1000==0)&&(result%10000==0)&&(r esult%100000==0)&&(result%1000000==0) ) {P0=0x00;}else {P0=Led[result%10]; P2=C[7]; result=result/10; Delay(1);}if( (result%10==0)&&(result%100==0)&&(result%1000==0)&&(result%10000==0)&&(result%100000==0) ) {P0=0x00;}else {P0=Led[result%10]; P2=C[6]; result=result/10; Delay(1);}if( (result%10==0)&&(result%100==0)&&(result%1000==0)&&(result%10000==0) ) {P0=0x00;}else {P0=Led[result%10]; P2=C[5]; result=result/10; Delay(1);}if( (result%10==0)&&(result%100==0)&&(result%1000==0) ) {P0=0x00;}else {P0=Led[result%10]; P2=C[4]; result=result/10; Delay(1);}if( (result%10==0)&&(result%100==0) ) {P0=0x00;}else {P0=Led[result%10]; P2=C[3]; result=result/10; Delay(1);}if( (result%10==0) ) {P0=0x00;}else {P0=Led[result%10]; P2=C[2]; result=result/10; Delay(1);}if(result==0) {P0=0x00;}else {P0=Led[result%10]; P2=C[1]; result=result/10; Delay(1);}}}void In_put() // 输入函数输入小数加小数点{uchar i;if(k>=0&&k<=9)switch(e){case 8: D[7]=D[6];A[7]=A[6]; //用来存放数值case 7: D[6]=D[5];A[6]=A[5];case 6: D[5]=D[4];A[5]=A[4];case 5: D[4]=D[3];A[4]=A[3];case 4: D[3]=D[2];A[3]=A[2];case 3: D[2]=D[1];A[2]=A[1];case 2: D[1]=D[0];A[1]=A[0];case 1: if(n==0) { D[0]=k; A[0]=Led[k]; if(xo==1) x++; }if(n==1) { A[0]=Led[k]|0x80; xo=1; n=0;}}if(k>=11&&k<=15&&b==1){ switch(k){case 11: g1++;g++;if(g2==1) L=1; if(g3==1) L=2; if(g4==1) L=3;break; // +case 12: g2++;g++;if(g1==1) L=4; if(g3==1) L=5; if(g4==1) L=6;break; // -case 13: g3++;g++;if(g1==1) L=7; if(g2==1) L=8; if(g4==1) L=9;break; // *case 14: g4++;g++;if(g1==1) L=10;if(g2==1) L=11;if(g3==1) L=12;break; // /}j++;Number[j]=10000000*D[7]+1000000*D[6]+100000*D[5]+10000*D[4]+1000*D[3]+100*D [2]+10*D[1]+D[0];for(i=1;i<=x;i++) {Number[j]=(float)Number[j]/10;}x=0;for(i=0;i<=7;i++) // 数据存储器清零D[i]=0;for(i=0;i<=8;i++) // 数据显示清零{A[i]=0x00;}b=0;e=0;xo=0;}}void Key_scan() // 键盘扫描函数Key_scan(){unsigned char X,Y,Z;P3 = 0xff;P3 = 0x0f; //先对P2置数行扫描if(P3!=0x0f) //判断是否有键按下{Delay(20); //延时10ms,软件去干扰if(P3!=0x0f) //确认按键按下;{X=P3; //保存行扫描时有键按下时状态P3=0xf0; //列扫描Y=P3; //保存列扫描时有键按下时状态Z=X|Y; //取出键值while(P3!=0xf0); // 按键防止抖动switch ( Z ) //判断键值（那一个键按下）{case 0xe7: k=0; e++; In_put(); break; //数字【0】case 0xd7: k=1; e++; In_put(); break; //数字【1】case 0xdb: k=2; e++; In_put(); break; //数字【2】case 0xdd: k=3; e++; In_put(); break; //数字【3】case 0xb7: k=4; e++; In_put(); break; //数字【4】case 0xbb: k=5; e++; In_put(); break; //数字【5】case 0xbd: k=6; e++; In_put(); break; //数字【6】case 0x77: k=7; e++; In_put(); break; //数字【7】case 0x7b: k=8; e++; In_put(); break; //数字【8】case 0x7d: k=9; e++; In_put(); break; //数字【9】case 0xeb: n=1; In_put(); break; //小数点【 .】case 0x7e: k=11;b=1; In_put(); break; //字符【B +】case 0xbe: k=12;b=1; In_put(); break; //字符【C -】case 0xde: k=13;b=1; In_put(); break; //字符【D *】case 0xee: k=14;b=1; In_put(); break; //字符【E /】case 0xed: k=15;m=1;b=1;In_put();break; //字符【F =】}}}}void Yun_suan(){if(g1==1&&g==1) Out_put=Number[0]+Number[1];if(g2==1&&g==1) Out_put=Number[0]-Number[1];if(g3==1&&g==1) Out_put=Number[0]*Number[1];if(g4==1&&g==1) Out_put=Number[0]/Number[1];if(g1==2&&g==2) Out_put=Number[0]+Number[1]+Number[2]; if(g2==2&&g==2) Out_put=Number[0]-Number[1]-Number[2]; if(g3==2&&g==2) Out_put=Number[0]*Number[1]*Number[2]; if(g4==2&&g==2) Out_put=Number[0]/Number[1]/Number[2];if(L==1) Out_put=Number[0]-Number[1]+Number[2];if(L==2) Out_put=Number[0]*Number[1]+Number[2];if(L==3) Out_put=Number[0]/Number[1]+Number[2];if(L==4) Out_put=Number[0]+Number[1]-Number[2];if(L==5) Out_put=Number[0]*Number[1]-Number[2];if(L==6) Out_put=Number[0]/Number[1]-Number[2]; if(L==7) Out_put=Number[0]+Number[1]*Number[2]; if(L==8) Out_put=Number[0]-Number[1]*Number[2]; if(L==9) Out_put=Number[0]/Number[1]*Number[2]; if(L==10) Out_put=Number[0]+Number[1]/Number[2]; if(L==11) Out_put=Number[0]-Number[1]/Number[2]; if(L==12) Out_put=Number[0]*Number[1]/Number[2]; }void Xian_shi(){if(m!=1){Key_scan();/* 显示函数与A[i]有关*/P0=A[0]; P2=C[8];Delay(1);P0=A[1]; P2=C[7];Delay(1);P0=A[2]; P2=C[6];Delay(1);P0=A[3]; P2=C[5];Delay(1);P0=A[4]; P2=C[4];Delay(1);P0=A[5]; P2=C[3];Delay(1);P0=A[6]; P2=C[2];Delay(1);P0=A[7]; P2=C[1];Delay(1);}}void main(){while(1){Xian_shi();Yun_suan();show( Out_put );}}//。

实验4 键盘实验一、实验目的：1．掌握8255A编程原理。

2．了解键盘电路的工作原理。

3．掌握键盘接口电路的编程方法。

二、实验设备：CPU挂箱、8031CPU模块三、实验原理：1．识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如所读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

本实验例程采用的是行反转法。

行反转法识别键闭合时，要将行线接一并行口，先让它工作于输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口往各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上的输入值，那么，在闭合键所在的行线上的值必定为0。

这样，当一个键被按下时，必定可以读得一对唯一的行线值和列线值。

2．程序设计时，要学会灵活地对8255A的各端口进行方式设置。

3．程序设计时，可将各键对应的键值（行线值、列线值）放在一个表中，将要显示的0～F字符放在另一个表中，通过查表来确定按下的是哪一个键并正确显示出来。

实验题目利用实验箱上的8255A可编程并行接口芯片和矩阵键盘，编写程序，做到在键盘上每按一个数字键（0～F），用发光二极管将该代码显示出来。

四、实验步骤：将键盘RL10～RL17接8255A的PB0～PB7；KA10～KA12接8255A的PA0～PA2；PC0～PC7接发光二极管的L1～L8；8255A芯片的片选信号8255CS接CS0。

五、实验电路：六、程序框图7.程序清单八、附:8251/8255扩展模块该模块由8251可编程串行口电路和8255可编程并行口电路两部分组成，其电源、数据总线、地址总线和片选信号均由接口挂箱上的接口插座提供。

一、8251可编程串行口电路（1）8251可编程串行接口芯片引脚及功能8251A是通用同步/异步收发器USART，适合作异步起止式数据格式和同步面向字符数据格式的接口，其功能很强。

键盘是单片机常用输入设备，在按键数量较多时，为了节省I/O口等单片机资源，一般采取扫描的方式来识别到底是哪一个键被按下。

即通过确定被按下的键处在哪一行哪一列来确定该键的位置，获取键值以启动相应的功能程序。

矩阵键盘的四列依次接到单片机的P1.0~P1.3，四行依次接到单片机的P1.4~P1.7；同时，将列线上拉，通过10K电阻接电源。

查找哪个按键被按下的方法为：一个一个地查找。

先第一行输出0，检查列线是否非全高；否则第二行输出0，检查列线是否非全高；否则第三行输出0，检查列线是否非全高；如果某行输出0时，查到列线非全高，则该行有按键按下；根据第几行线输出0与第几列线读入为0，即可判断在具体什么位置的按键按下。

下面是具体程序：void Check_Key(void){unsigned char row,col,tmp1,tmp2;tmp1 = 0x10;//tmp1用来设置P1口的输出，取反后使P1.4~P1.7中有一个为0for(row=0;row<4;row++) // 行检测{P1 = 0x0f; // 先将p1.4~P1.7置高P1 =~tmp1; // 使P1.4~p1.7中有一个为0tmp1*=2; // tmp1左移一位if ((P1 & 0x0f) < 0x0f)// 检测P1.0~P1.3中是否有一位为0，只要有，则说明此行有键按下，进入列检测{tmp2 = 0x01; // tmp2用于检测出哪一列为0for(col =0;col<4;col++) // 列检测{if((P1 & tmp2)==0x00)// 该列如果为低电平则可以判定为该列{key_val =key_Map[ row*4 +col ];// 获取键值，识别按键；key_Map为按键的定义表return; // 退出循环}tmp2*=2; // tmp2左移一位}}}} //结束。
