用数字万用表测试一个二极管

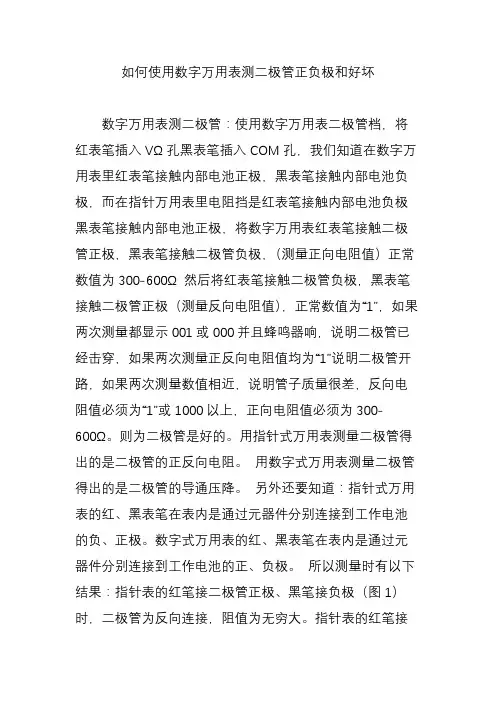

如何使用数字万用表测二极管正负极和好坏
数字万用表测二极管：使用数字万用表二极管档，将红表笔插入VΩ孔黑表笔插入COM孔，我们知道在数字万用表里红表笔接触内部电池正极，黑表笔接触内部电池负极，而在指针万用表里电阻挡是红表笔接触内部电池负极黑表笔接触内部电池正极，将数字万用表红表笔接触二极管正极，黑表笔接触二极管负极，（测量正向电阻值）正常数值为300-600Ω 然后将红表笔接触二极管负极，黑表笔接触二极管正极（测量反向电阻值），正常数值为“1”，如果两次测量都显示001或000并且蜂鸣器响，说明二极管已经击穿，如果两次测量正反向电阻值均为“1”说明二极管开路，如果两次测量数值相近，说明管子质量很差，反向电阻值必须为“1”或1000以上，正向电阻值必须为300-
600Ω。

则为二极管是好的。

用指针式万用表测量二极管得出的是二极管的正反向电阻。

用数字式万用表测量二极管得出的是二极管的导通压降。

另外还要知道：指针式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的负、正极。

数字式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的正、负极。

所以测量时有以下结果：指针表的红笔接二极管正极、黑笔接负极（图1）时，二极管为反向连接，阻值为无穷大。

指针表的红笔接
二极管负极、黑笔接正极（图2）时，二极管为正向连接，阻值很小（趋于导通）。

数字表的红笔接二极管正极、黑笔接负极（图3）时，二极管为正向连接，有零点几伏的压降。

数字表的红笔接二极管负极、黑笔接正极（图4）时，二极管为反向连接，无压降。

注：图3的显示值是正向测量示意性的，不同的二极管此值是随机的。

二极管测试标准
二极管测试标准主要包括以下几个方面：
1. 在实际应用中，对于二极管的电流测量通常采用直流电源和数字万用表。

在测试时，应确保被测电路处于断路状态，以免影响测试结果。

同时，使用数字万用表需要注意其档位设置和校准情况，以确保准确读数。

2. 对于整只二极管座位的电压测量，需要确认测试点的连通性。

如果存在接触不良的情况，可能会导致电压值异常升高或降低，从而影响测试结果的准确性。

3. 二极管的反向电阻是衡量其性能的重要指标，应在正、反向状态下进行多次测试以获取更准确的数值。

重复测试有助于确定该值的稳定性，进而评估二极管的性能是否符合要求。

4. 耐压值（VDz）也是二极管的一个重要参数，在使用过程中要保证不超过此数值，否则可能损坏二极管。

5. 根据国家相关标准，普通二极管的检测分为外观检查、正向导电特性与反向击穿特性的测试以及安全性能的检测。

其中，外观检查包括透明绝缘层光泽度、有无气泡裂纹等；正反向导电特性的测试方法包括电压/电流表法、电阻法、波形变换法和信号注入法等；安全性能检测主要涉及防触电保护、爬电距离、电气
强度、标示与其他安全措施等方面。

以上信息仅供参考，建议阅读相关书籍或咨询专业人士了解更多内容。

数字万⽤表⼆极管档测试原理与使⽤⽅法1.引⾔模拟式万⽤表(俗称指针式万⽤表)的电阻档能够⽅便地⽤于半导体元件性能的鉴别，但数字万⽤表的电阻档则⽆能为⼒。

究其原⽥，主要是数字万⽤表电阻档所能提供的测试电流太⼩，就常⽤的DT 830型(以下均以此型为例)⽽⾔，它的20K档不⼤于7.5U A，⽽20M档仅仅只有75nA 。

由于半导体元件具有⾮线性特性，其PN结的正、反电阻与通过其中测试电流的⼤⼩密切相关，以如此微弱的测试电流测试元件的正、反向电阻，其⼯作点注定要落在PN结伏安特性曲线的弯曲区段，即死区范围。

困此，在电阻档测出的阻值⽐正常使⽤的值相差甚远⽽不⾜为奇，故⼀般数字万⽤表都专门另设⽤于测试⼆极管的档位---⼆极管测试档（简称⼆极管档）。

2.⼆极管档测试⼯作原理该档位电路如图1所⽰，它是在200MV基本表基础上扩展⽽成的，+2.8V的集成电路内部基准电压由由“V+”端(IC1脚)引出，经过电阻R17，R16和Rt，向被测⼆极管VDx提供测试电流，在被测⼆极管未接⼊之前，分压电路A，B两点的电压分别为VA= ((Rl4+R15)/(R17+RI6+Rt+Rl4+R15))V+= ((274+30.1)／(1+0.47+0.5+274+30.1))× 2.8=2.782 VVB= (R15／(R17+R16+Rt+R14+R15)) V+=[30.1／(1+0.47+0 .5+274+30.1)]×2.8= 0.275V集成电路7106当前的输⼋电压为V IN=VB=0.275V=275m V 。

由于该值超出了基本表电压量程200mV ，所以显⽰屏读数应为溢出状态(显⽰ 1”)。

当被测⼆极曾VDx接⼊电路之后， A点电压由2.782V被箝位到⼆极管的正向压降VF(硅管为0 .7V左右,锗管为0.3V左右)，⽽此时集成电路7106的输⼊电压变为VIN= (R15／(R14+R15)) VF= [30.1／(274+ 30．1)]VF≈ 0.1 VF由此可见，在集成电路输⼊端，VF被衰减了10倍，这相当于将200mV的基本表扩展到了2V的量程，并且在显⽰屏上直接显⽰出被测⼆极管的正向压降VF。

利用数字万用表测量二极管的过程及注意事项一、概述二极管是一种控制电流流动方向的电子器件，它具有单向导电性。

在电子电路中，二极管的测量是十分常见的操作。

本文将结合数字万用表来介绍利用数字万用表测量二极管的过程及注意事项。

二、测量过程1. 准备工作在测量二极管前，首先要确保数字万用表处于正常状态，并且选择恰当的测量范围。

一般来说，选择二极管测试档位。

2. 测量方法将二极管的正负极分别连接至数字万用表的测试钳上，同时注意连接的极性应正确。

正常测试情况下，数字万用表应显示正常的二极管压降值。

3. 测量结果将数字万用表显示的数值记录下来，这就是二极管的压降值。

利用这个数值可以判断二极管是否处于正常工作状态。

三、注意事项1. 测量范围在选择数字万用表的测量范围时，应根据具体二极管的特性来进行选择。

如果选择的范围过小，可能无法显示正确的数值；如果选择的范围过大，可能会对数字万用表产生不必要的负荷。

2. 连接极性在连接二极管时，应注意其正负极性，确保连接方式正确，避免因连接错误导致测量值不准确。

3. 测量环境在测量二极管时，应选择一个安静、干净的环境，避免外部干扰对测量结果产生影响。

4. 保护仪器在测量过程中，要注意保护好使用的数字万用表，避免发生短路或其他损坏仪器的意外情况。

四、结论利用数字万用表测量二极管是一项常见的操作，在测量过程中需要注意一些细节和注意事项。

正确认识测量原理，正确选择测量范围，正确连接二极管并保护好仪器，这样才能够准确测量二极管的压降值，并判断其工作状态。

希望本文能为广大电子爱好者和从业人员提供一些帮助。

五、测量实例为了更好地理解利用数字万用表测量二极管的过程及注意事项，我们可以通过一个实际测量实例来加深对该过程的理解。

以常用的硅二极管为例，接下来将演示利用数字万用表测量硅二极管的具体步骤和注意事项。

1. 准备工作需要准备一支硅二极管、一台数字万用表和准备好的测试线。

确保数字万用表处于正常状态，并选择二极管测试档位。

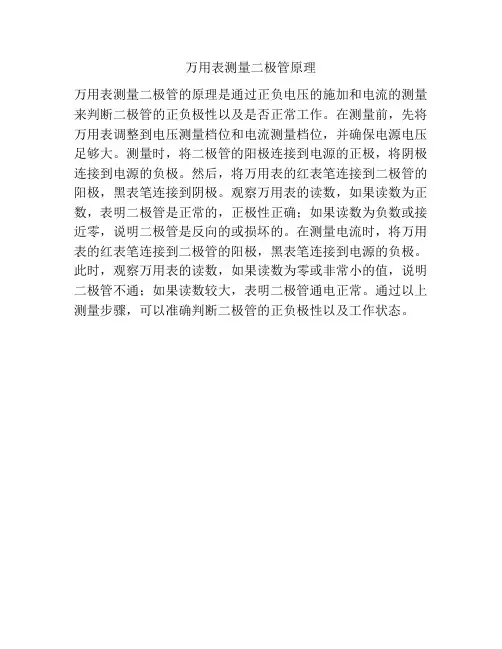

万用表测量二极管原理
万用表测量二极管的原理是通过正负电压的施加和电流的测量来判断二极管的正负极性以及是否正常工作。

在测量前，先将万用表调整到电压测量档位和电流测量档位，并确保电源电压足够大。

测量时，将二极管的阳极连接到电源的正极，将阴极连接到电源的负极。

然后，将万用表的红表笔连接到二极管的阳极，黑表笔连接到阴极。

观察万用表的读数，如果读数为正数，表明二极管是正常的，正极性正确；如果读数为负数或接近零，说明二极管是反向的或损坏的。

在测量电流时，将万用表的红表笔连接到二极管的阳极，黑表笔连接到电源的负极。

此时，观察万用表的读数，如果读数为零或非常小的值，说明二极管不通；如果读数较大，表明二极管通电正常。

通过以上测量步骤，可以准确判断二极管的正负极性以及工作状态。

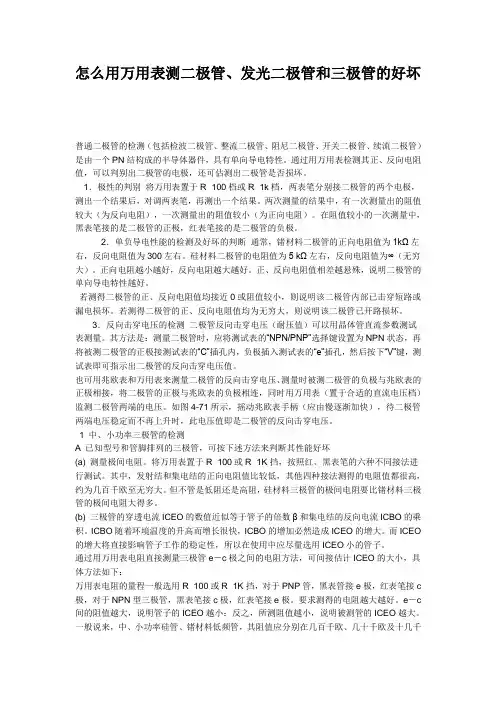

怎么用万用表测二极管、发光二极管和三极管的好坏普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

1 中、小功率三极管的检测A 已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a) 测量极间电阻。

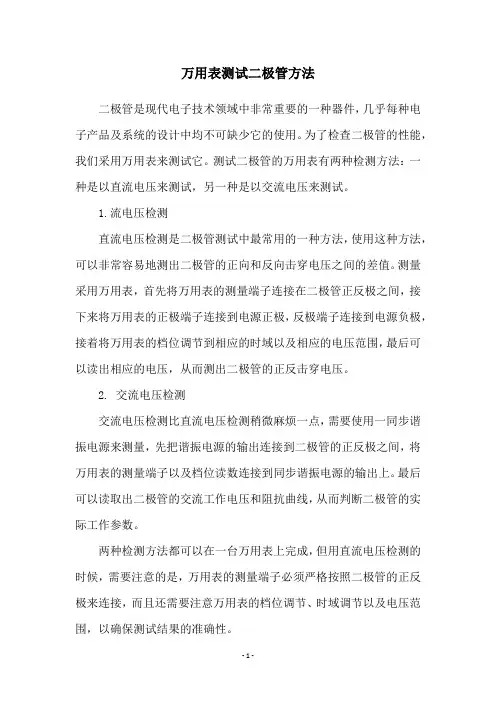

万用表测试二极管方法
二极管是现代电子技术领域中非常重要的一种器件，几乎每种电子产品及系统的设计中均不可缺少它的使用。

为了检查二极管的性能，我们采用万用表来测试它。

测试二极管的万用表有两种检测方法：一种是以直流电压来测试，另一种是以交流电压来测试。

1.流电压检测
直流电压检测是二极管测试中最常用的一种方法，使用这种方法，可以非常容易地测出二极管的正向和反向击穿电压之间的差值。

测量采用万用表，首先将万用表的测量端子连接在二极管正反极之间，接下来将万用表的正极端子连接到电源正极，反极端子连接到电源负极，接着将万用表的档位调节到相应的时域以及相应的电压范围，最后可以读出相应的电压，从而测出二极管的正反击穿电压。

2. 交流电压检测
交流电压检测比直流电压检测稍微麻烦一点，需要使用一同步谐振电源来测量，先把谐振电源的输出连接到二极管的正反极之间，将万用表的测量端子以及档位读数连接到同步谐振电源的输出上。

最后可以读取出二极管的交流工作电压和阻抗曲线，从而判断二极管的实际工作参数。

两种检测方法都可以在一台万用表上完成，但用直流电压检测的时候，需要注意的是，万用表的测量端子必须严格按照二极管的正反极来连接，而且还需要注意万用表的档位调节、时域调节以及电压范围，以确保测试结果的准确性。

二极管测试使用万用表也是一种非常有效的方法，不仅可以测出二极管的基本性能参数，还可以对二极管本身的检测和测量效果进行评估。

因此，使用万用表测试二极管方法已成为现代电子技术领域中一种必不可少的检测手段。

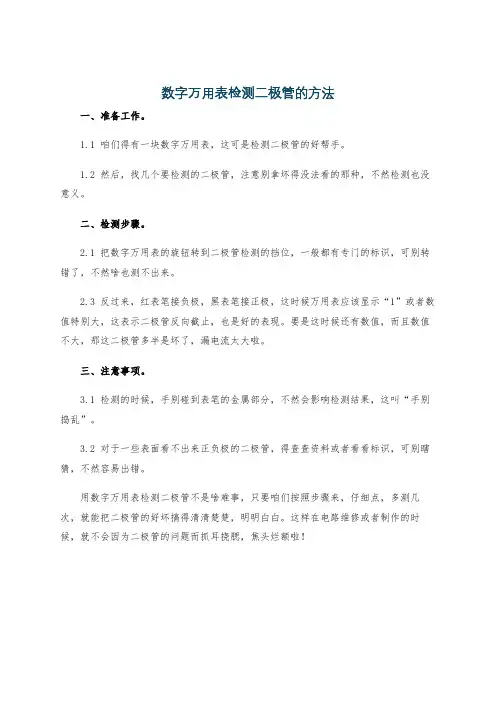

数字万用表检测二极管的方法
一、准备工作。

1.1 咱们得有一块数字万用表，这可是检测二极管的好帮手。

1.2 然后，找几个要检测的二极管，注意别拿坏得没法看的那种，不然检测也没意义。

二、检测步骤。

2.1 把数字万用表的旋钮转到二极管检测的挡位，一般都有专门的标识，可别转错了，不然啥也测不出来。

2.3 反过来，红表笔接负极，黑表笔接正极，这时候万用表应该显示“1”或者数值特别大，这表示二极管反向截止，也是好的表现。

要是这时候还有数值，而且数值不大，那这二极管多半是坏了，漏电流太大啦。

三、注意事项。

3.1 检测的时候，手别碰到表笔的金属部分，不然会影响检测结果，这叫“手别捣乱”。

3.2 对于一些表面看不出来正负极的二极管，得查查资料或者看看标识，可别瞎猜，不然容易出错。

用数字万用表检测二极管不是啥难事，只要咱们按照步骤来，仔细点，多测几次，就能把二极管的好坏搞得清清楚楚，明明白白。

这样在电路维修或者制作的时候，就不会因为二极管的问题而抓耳挠腮，焦头烂额啦！。

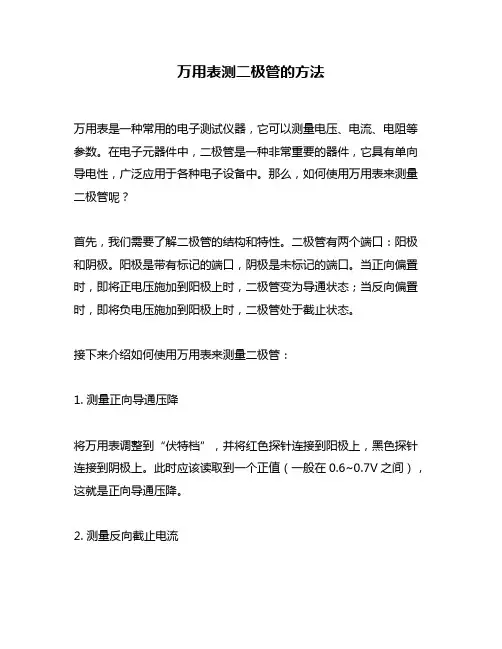

万用表测二极管的方法
万用表是一种常用的电子测试仪器，它可以测量电压、电流、电阻等参数。

在电子元器件中，二极管是一种非常重要的器件，它具有单向导电性，广泛应用于各种电子设备中。

那么，如何使用万用表来测量二极管呢？
首先，我们需要了解二极管的结构和特性。

二极管有两个端口：阳极和阴极。

阳极是带有标记的端口，阴极是未标记的端口。

当正向偏置时，即将正电压施加到阳极上时，二极管变为导通状态；当反向偏置时，即将负电压施加到阳极上时，二极管处于截止状态。

接下来介绍如何使用万用表来测量二极管：
1. 测量正向导通压降
将万用表调整到“伏特档”，并将红色探针连接到阳极上，黑色探针连接到阴极上。

此时应该读取到一个正值（一般在0.6~0.7V之间），这就是正向导通压降。

2. 测量反向截止电流
将万用表调整到“毫安档”，并将红色探针连接到阳极上，黑色探针连接到阴极上。

此时应该读取到一个非常小的值（一般在几微安以下），这就是反向截止电流。

3. 判断二极管类型
将万用表调整到“二极管测试档”，并将红色探针连接到阳极上，黑色探针连接到阴极上。

此时如果万用表的指针偏转，则说明这是一颗PN结二极管；如果指针不偏转，则说明这是一颗NPN或PNP晶体管。

需要注意的是，在测量过程中应该避免施加过高的电压或电流，以免损坏二极管或万用表。

此外，在测量前应该先确认二极管的型号和参数，以便选择合适的测量档位和探头位置。

综上所述，使用万用表来测量二极管并不复杂，只需要按照正确的方法操作即可。

熟练掌握这些方法可以帮助我们更好地理解和应用电子元器件。

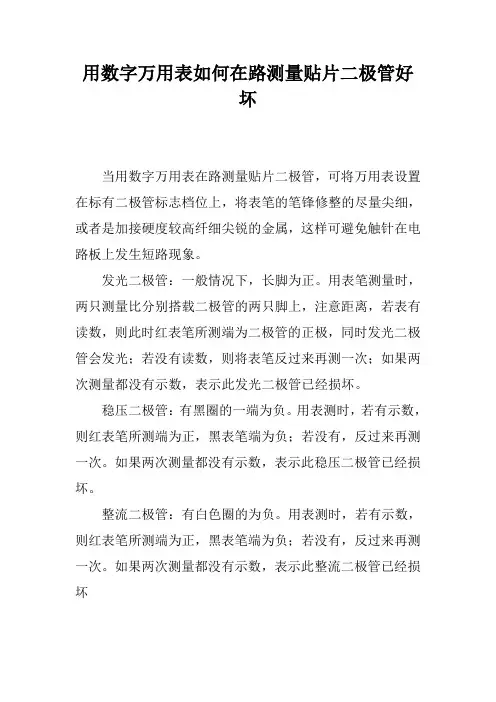

用数字万用表如何在路测量贴片二极管好
坏
当用数字万用表在路测量贴片二极管，可将万用表设置在标有二极管标志档位上，将表笔的笔锋修整的尽量尖细，或者是加接硬度较高纤细尖锐的金属，这样可避免触针在电路板上发生短路现象。

发光二极管：一般情况下，长脚为正。

用表笔测量时，两只测量比分别搭载二极管的两只脚上，注意距离，若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光；若没有读数，则将表笔反过来再测一次；如果两次测量都没有示数，表示此发光二极管已经损坏。

稳压二极管：有黑圈的一端为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。

如果两次测量都没有示数，表示此稳压二极管已经损坏。

整流二极管：有白色圈的为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。

如果两次测量都没有示数，表示此整流二极管已经损坏。

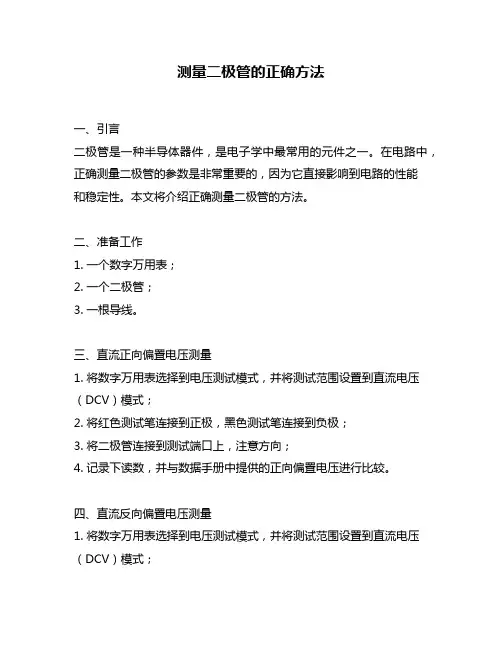

测量二极管的正确方法一、引言二极管是一种半导体器件，是电子学中最常用的元件之一。

在电路中，正确测量二极管的参数是非常重要的，因为它直接影响到电路的性能和稳定性。

本文将介绍正确测量二极管的方法。

二、准备工作1. 一个数字万用表；2. 一个二极管；3. 一根导线。

三、直流正向偏置电压测量1. 将数字万用表选择到电压测试模式，并将测试范围设置到直流电压（DCV）模式；2. 将红色测试笔连接到正极，黑色测试笔连接到负极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的正向偏置电压进行比较。

四、直流反向偏置电压测量1. 将数字万用表选择到电压测试模式，并将测试范围设置到直流电压（DCV）模式；2. 将红色测试笔连接到负极，黑色测试笔连接到正极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的反向偏置电压进行比较。

五、直流正向电流测量1. 将数字万用表选择到电流测试模式，并将测试范围设置到直流电流（DCA）模式；2. 将红色测试笔连接到二极管的正极，黑色测试笔连接到负极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的正向电流进行比较。

六、反向饱和电流测量1. 将数字万用表选择到电流测试模式，并将测试范围设置到直流电流（DCA）模式；2. 将红色测试笔连接到二极管的负极，黑色测试笔连接到正极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的反向饱和电流进行比较。

七、总结正确测量二极管的参数是非常重要的。

本文介绍了几种常用的测量方法，包括直流正向偏置电压测量、直流反向偏置电压测量、直流正向电流测量和反向饱和电流测量。

在实际操作中，还需要注意保持仪器和被测二极管的正确接线方式以及正确的测试范围。

实验一万用表测量二极管、三极管一、实验目的1.熟练掌握指针式万用表和数字万用表的使用方法。

1.熟练掌握用指针式万用表测量普通二极管和三极管。

2.熟练掌握用数字万用表测量普通二极管和三极管。

二、主要元件及仪器1、MF-47指针式万用表2、VC890D数字万用表3、1N4001～1N4007系列普通整流二极管4、1N4735（6.2V）、1N4738(8.2V)稳压二极管5、9011～9014小功率晶体三极管二、实验原理（一）指针式万用表测量二极管：二极管参数的测试可用晶体管图示仪，或其它仪器进行测试。

在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方法不能测量二极管的参数。

初学者在业余条件下可以使用万用表测试二极管性能的好坏。

测试前先把万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管，也不要用RX10K，该档电压太高，可能击穿管子），再将红、黑两根表笔短路，进行欧姆调零。

正向特性测试：把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。

若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般小功率锗管的正向电阻为1KΩ左右，硅二极管约为5KΩ左右。

一般正向电阻越小越好。

若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。

短路和断路的管子都不能使用。

反向特性测试：把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

一般小功率锗管的反向电阻为几十KΩ，硅二极管约为500KΩ以上。

1.普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

（1）极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

用数字万用表检测二极管将数字万用表拨至“二极管、蜂呜”挡，红表笔对黑表笔有+2．8V的电压，此时数字万用表显示的是所测二极管的压降(单位为mv)。

正常情况下，正向测量时压降为300～700，反向测量时为溢出"1”。

若正反测量均显示“000'’，说明二极管短路；正向测量显示溢出“1”，说明二极管开路(某些硅堆正向压降有可能显示溢出)。

另外，此法可用来辨别硅管和锗管。

若正向测量的压降范围为500～800，则所测二极管为硅管；若压降范围为150-300，则所测二极管为锗管。

电容：数字万用表200UF档测的数是00.1，表示该电容的电容值为0.1UF。

某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。

测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。

用蜂鸣器档检测利用数字万用表的蜂鸣器档，可以快速检查电解电容器的质量好坏。

测量方法如图5-14所示。

将数字万用表拨至蜂鸣器档，用两支表笔分别与被测电容器Cx的两个引脚接触，应能听到一阵短促的蜂鸣声，随即声音停止，同时显示溢出符号“1”。

接着，再将两支表笔对调测量一次，蜂鸣器应再发声，最终显示溢出符号“1”，此种情况说明被测电解电容基本正常。

此时可再拨至20MΩ或200MΩ高阻档测量一下电容器的漏电阻，即可判断其好坏。

上述测量过程的原理是：测试刚开始时，仪表对Cx的充电电流较大，相当于通路，所以蜂鸣器发声。

随着电容器两端电压不断升高，充电电流迅速减小，最后使蜂鸣器停止发声。

测试时，如果蜂鸣器一直发声，说明电解电容器内部已经短路；若反复对调表笔测量，蜂鸣器始终不响，仪表总是显示为“1”，则说明被测电容器内部断路或容量消失。

二极管可以把三角形看成是一个箭头，箭头的方向就是电流的方向。

所以：横线在三角形底边中点的一端为正极，横线在三角形顶点的一端为负极。

数字万用表测量三极管和二级管数字万用表是一种常见的电子测试仪器，它可以用来测量电压、电流、电阻等电学参数。

在电子学和电工学领域中，数字万用表是一种必备的工具，可以用于各种电路的测量和测试。

三极管是一种常见的半导体器件，也是电子线路中常见的元件之一。

三极管主要由基极、发射极和集电极组成，可以用来放大电信号或作为开关控制电流。

在使用数字万用表测量三极管时，我们主要关注其各个引脚之间的电压和电流值。

在测量三极管之前，我们首先需要确认其引脚的排列和功能。

对于不同类型的三极管，其引脚的排列是不同的。

在数字万用表的使用说明书中，我们可以找到关于各种不同类型三极管引脚排列的信息。

一般来说，我们将三极管的一端连接到数字万用表的正极，另一端连接到数字万用表的负极，然后通过旋钮选择不同的测量模式进行测量。

在用数字万用表测量三极管时，我们主要关注三个参数：电压、电流和电阻。

首先，我们可以使用数字万用表的电压测量功能来测量三极管的不同引脚之间的电压。

例如，我们可以将数字万用表的正极连接到三极管的基极，负极连接到集电极或发射极，然后选择电压测量模式进行读数。

这样我们可以测量到基极与集电极或发射极之间的电压值。

此外，我们还可以使用数字万用表的电流测量功能来测量三极管的不同引脚之间的电流。

例如，我们可以将数字万用表的正极连接到三极管的集电极，负极连接到发射极或基极，然后选择电流测量模式进行读数。

这样我们可以测量到集电极与发射极或基极之间的电流值。

最后，我们还可以使用数字万用表的电阻测量功能来测量三极管内部的电阻。

我们可以将数字万用表的正负极连接到三极管的不同引脚，然后选择电阻测量模式进行读数。

这样我们可以测量到三极管内部不同引脚之间的电阻值。

三极管的测量可以帮助我们了解其工作状态和性能。

通过测量三极管的电流和电压值，我们可以判断其是否正常工作，以及是否需要进行维修或更换。

此外，在电子电路设计和调试过程中，测量三极管的电压和电流值也是非常重要的，可以帮助我们确定电路的参数和性能。

万用表二极管档电压电流
万用表二极管档，常用来测试二极管的正向压降和反向电流，具体操作如下：
1. 将万用表拨至二极管档，通常标记为"Diode"或"Diode Test"。

2. 将被测试的二极管的阳极连接到万用表的正极，而阴极连接到万用表的负极。

3. 如果二极管处于正向导通状态，万用表将显示出具体的正向压降电压值，通常为0.6V至0.7V。

4. 如果二极管处于反向截止状态，万用表将显示出一个较高的电阻或无穷大的电阻，并且电表不会显示电流流过。

5. 如果二极管已经损坏，则无论正向还是反向，万用表显示的电压值和电流都会接近于0。

需要注意的是，在测试二极管时，应该将二极管先从电路中拔出，以避免其他元件的影响。

另外，如果测试的二极管为高压二极管或功率二极管，需要注意在测试过程中不要超过其额定电压和电流，以免损坏万用表。
