如何使用数字万用表测二极管正负极和好坏

用数字万用表的二极管挡位测量二极管。

测二极管
时，使用万用表的二极管的挡位。

若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，万用表有一定数值显示。

若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，万用表高位显示为“1”或很大的数值，此时说明二极管是好的。

在测量时若两次的数值均很小，接近于零，说明二极管内部短路；若正反两次测得的数值均很大或高位均为“1”，则说明二极管内部已经短路，这两种情况下二极管都需更换。

在路测试：测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注/。

简述用万用表判别二极管的质量优劣的方法
用万用表判别二极管的质量优劣可以通过以下方法：
1. 测量正向电压降：将万用表设定为电压测量模式，将二极管的正极与红表笔连接，负极与黑表笔连接，然后将二极管正极连接到正极供电，黑表笔接地。

测量显示的电压降应该在合理范围内，一般来说，正常的硅二极管电压降应该在0.6V~0.7V之间。

2. 测量反向电阻：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。

测量显示的电阻值应该非常高，接近无穷大。

如果显示的电阻值非常小，可能表示二极管有反向漏电，质量不好。

3. 测量反向电容：将万用表设定为电容测量模式，将二极管的正负极连接到万用表的两个测量引脚上。

如果显示的电容值非常小或者接近0，表示二极管的反向电容很小，反向漏电较多，质量较差。

4. 正向导通测试：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。

如果显示的电阻值非常小，接近0，表示二极管能够正常导通，质量较好。

通过以上方法可以初步判断二极管的质量优劣，但要注意，万用表只能提供一些基本的测试结果，更加准确的判断还需要使用专业的测试仪器和设备。

一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

万用表测试二极管方法
二极管是现代电子技术领域中非常重要的一种器件，几乎每种电子产品及系统的设计中均不可缺少它的使用。

为了检查二极管的性能，我们采用万用表来测试它。

测试二极管的万用表有两种检测方法：一种是以直流电压来测试，另一种是以交流电压来测试。

1.流电压检测
直流电压检测是二极管测试中最常用的一种方法，使用这种方法，可以非常容易地测出二极管的正向和反向击穿电压之间的差值。

测量采用万用表，首先将万用表的测量端子连接在二极管正反极之间，接下来将万用表的正极端子连接到电源正极，反极端子连接到电源负极，接着将万用表的档位调节到相应的时域以及相应的电压范围，最后可以读出相应的电压，从而测出二极管的正反击穿电压。

2. 交流电压检测
交流电压检测比直流电压检测稍微麻烦一点，需要使用一同步谐振电源来测量，先把谐振电源的输出连接到二极管的正反极之间，将万用表的测量端子以及档位读数连接到同步谐振电源的输出上。

最后可以读取出二极管的交流工作电压和阻抗曲线，从而判断二极管的实际工作参数。

两种检测方法都可以在一台万用表上完成，但用直流电压检测的时候，需要注意的是，万用表的测量端子必须严格按照二极管的正反极来连接，而且还需要注意万用表的档位调节、时域调节以及电压范围，以确保测试结果的准确性。

二极管测试使用万用表也是一种非常有效的方法，不仅可以测出二极管的基本性能参数，还可以对二极管本身的检测和测量效果进行评估。

因此，使用万用表测试二极管方法已成为现代电子技术领域中一种必不可少的检测手段。

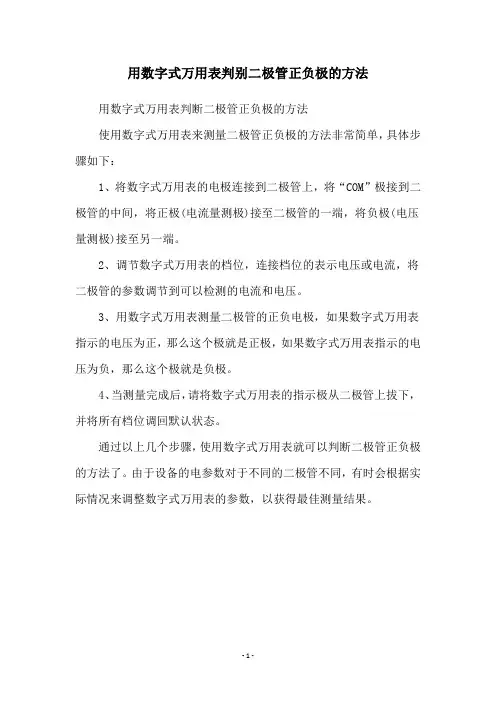

用数字式万用表判别二极管正负极的方法用数字式万用表判断二极管正负极的方法
使用数字式万用表来测量二极管正负极的方法非常简单，具体步骤如下：
1、将数字式万用表的电极连接到二极管上，将“COM”极接到二极管的中间，将正极(电流量测极)接至二极管的一端，将负极(电压量测极)接至另一端。

2、调节数字式万用表的档位，连接档位的表示电压或电流，将二极管的参数调节到可以检测的电流和电压。

3、用数字式万用表测量二极管的正负电极，如果数字式万用表指示的电压为正，那么这个极就是正极，如果数字式万用表指示的电压为负，那么这个极就是负极。

4、当测量完成后，请将数字式万用表的指示极从二极管上拔下，并将所有档位调回默认状态。

通过以上几个步骤，使用数字式万用表就可以判断二极管正负极的方法了。

由于设备的电参数对于不同的二极管不同，有时会根据实际情况来调整数字式万用表的参数，以获得最佳测量结果。

- 1 -。

数字万用表检测二极管的方法
一、准备工作。

1.1 咱们得有一块数字万用表，这可是检测二极管的好帮手。

1.2 然后，找几个要检测的二极管，注意别拿坏得没法看的那种，不然检测也没意义。

二、检测步骤。

2.1 把数字万用表的旋钮转到二极管检测的挡位，一般都有专门的标识，可别转错了，不然啥也测不出来。

2.3 反过来，红表笔接负极，黑表笔接正极，这时候万用表应该显示“1”或者数值特别大，这表示二极管反向截止，也是好的表现。

要是这时候还有数值，而且数值不大，那这二极管多半是坏了，漏电流太大啦。

三、注意事项。

3.1 检测的时候，手别碰到表笔的金属部分，不然会影响检测结果，这叫“手别捣乱”。

3.2 对于一些表面看不出来正负极的二极管，得查查资料或者看看标识，可别瞎猜，不然容易出错。

用数字万用表检测二极管不是啥难事，只要咱们按照步骤来，仔细点，多测几次，就能把二极管的好坏搞得清清楚楚，明明白白。

这样在电路维修或者制作的时候，就不会因为二极管的问题而抓耳挠腮，焦头烂额啦！。

用数字万用表如何在路测量贴片二极管好
坏
当用数字万用表在路测量贴片二极管，可将万用表设置在标有二极管标志档位上，将表笔的笔锋修整的尽量尖细，或者是加接硬度较高纤细尖锐的金属，这样可避免触针在电路板上发生短路现象。

发光二极管：一般情况下，长脚为正。

用表笔测量时，两只测量比分别搭载二极管的两只脚上，注意距离，若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光；若没有读数，则将表笔反过来再测一次；如果两次测量都没有示数，表示此发光二极管已经损坏。

稳压二极管：有黑圈的一端为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。

如果两次测量都没有示数，表示此稳压二极管已经损坏。

整流二极管：有白色圈的为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。

如果两次测量都没有示数，表示此整流二极管已经损坏。

测量二极管的正确方法一、引言二极管是一种半导体器件，是电子学中最常用的元件之一。

在电路中，正确测量二极管的参数是非常重要的，因为它直接影响到电路的性能和稳定性。

本文将介绍正确测量二极管的方法。

二、准备工作1. 一个数字万用表；2. 一个二极管；3. 一根导线。

三、直流正向偏置电压测量1. 将数字万用表选择到电压测试模式，并将测试范围设置到直流电压（DCV）模式；2. 将红色测试笔连接到正极，黑色测试笔连接到负极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的正向偏置电压进行比较。

四、直流反向偏置电压测量1. 将数字万用表选择到电压测试模式，并将测试范围设置到直流电压（DCV）模式；2. 将红色测试笔连接到负极，黑色测试笔连接到正极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的反向偏置电压进行比较。

五、直流正向电流测量1. 将数字万用表选择到电流测试模式，并将测试范围设置到直流电流（DCA）模式；2. 将红色测试笔连接到二极管的正极，黑色测试笔连接到负极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的正向电流进行比较。

六、反向饱和电流测量1. 将数字万用表选择到电流测试模式，并将测试范围设置到直流电流（DCA）模式；2. 将红色测试笔连接到二极管的负极，黑色测试笔连接到正极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的反向饱和电流进行比较。

七、总结正确测量二极管的参数是非常重要的。

本文介绍了几种常用的测量方法，包括直流正向偏置电压测量、直流反向偏置电压测量、直流正向电流测量和反向饱和电流测量。

在实际操作中，还需要注意保持仪器和被测二极管的正确接线方式以及正确的测试范围。

用数字万用表如何测量二极管好坏
当用数字万用表在路测量二极管，可将万用表设置在标有二极管标志档位上，将表笔的笔锋修整的尽量尖细，或者是加接硬度较高纤细尖锐的金属，这样可避免触针在电路板上发生短路现象。

发光二极管：一般情况下，长脚为正。

用表笔测量时，两只测量比分别搭载二极管的两只脚上，注意距离，若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光；若没有读数，则将表笔反过来再测一次；如果两次测量都没有示数，表示此发光二极管已经损坏。

稳压二极管：有黑圈的一端为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。

如果两次测量都没有示数，表示此稳压二极管已经损坏。

整流二极管：有白色圈的为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。

如果两次测量都没有示数，表示此整流二极管已经损坏。

数字万用表判断二极管好坏的检测步骤...数字万用表判断二极管好坏的检测步骤第一步：检查两支表笔是否插接正确。

红表笔应插在“Ω／V”插孔中；黑表笔应插在公共端“COM”插孔中。

在确认表笔接插正确后，即可进行下一步操作。

第二步：量程挡的选择。

将挡位开关拨到“二极管带蜂鸣器挡”；按下数字万用表的电源开关“POWER”，当液晶屏上显示出起始符号“1”时，即可进行下一步。

第三步：二极管的测试操作。

对于极性标识明显的二极管，首先作正向测试：将正表笔（红色）接触其正极；负表笔（黑色）接触其负极。

由于数字万用表在二极管挡的测试状态下，两表笔之间具有2.6V左右的直流电压，红表笔为正电压；黑表笔为负电压，所以，这时二极管正向导通，液晶屏上显示的读数就是它的正向电阻值，正常应在500Ω～700Ω左右。

然后交换两支表笔作反向测试，由于这时二极管反向截止，液晶屏上显示起始符号“1”，表示其反向电阻值为“m”（无穷大）。

凡符合上述测试结果，说明被测二极管是好的；若反复交换表笔作正、反向测试，读数均为0或者接近0，且蜂鸣器响、指示灯亮，说明该被测二极管已经短路；若正、反向测试的读数均为“1”，说明该被测二极管已经断路；若反向测试时液晶屏上显示出不是“1”的其他读数，说明被测的二极管反向漏电。

以上测试结果中的短路、断路和漏电三种情况，被测的二极管均判断为损坏，不能在电路中使用。

对于极性标识不明、无法判断其正负极性的二极管，可反复交换表笔测试。

如果该被测二极管是好的，在测试过程中液晶屏上总会有正常的正、反向电阻值读数显示。

于是，当显示为500Ω～700Ω左右的正向电阻值读数时，红表笔所接就是该二极管的正极：黑表笔所接就是它的负极。

同理，当显示为无穷大的反向电阻值读数“1”时，则红表笔所接是它的负极；黑表笔所接是它的正极。

这样，极性标识不明二极管的正负极性就确切的判断出来了；其好坏的判断已经在反复交换表笔测试的过程中得到确定，正常、短路、断路或漏电仍然如前述。

二极管的引脚判别及其好坏的测量方法
二极管的引脚判别及其好坏的测量方法如下：
1. 判别极性：将万用表选在R×100挡或R×1k挡，两表笔分别接二极管的两个电极。

若测出的电阻值较小（硅管为几百欧姆到几千欧姆，锗管为
100Ω~1kΩ），说明是正向导通，此时黑表笔接的是二极管的正极，红表
笔接的则是负极；若测出的电阻值较大（几十千欧姆到几百千欧姆），为反向截止，此时红表笔接的是二极管的正极，黑表笔为负极。

2. 检测好坏：对于发光二极管，观测时，长脚为正。

用表测时若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光。

若没有读数，则将表笔反过来再测一次。

如果两次测量都没有示数，表示此发光二极管已经损坏。

对于稳压二极管，有黑圈的一端为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。

若没有，反过来再测一次。

如果两次测量都没有示数，表示此稳压二极管已经损坏。

对于整流二极管，有白色圈的为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。

若没有，反过来再测一次。

如果两次测量都没有示数，表示此整流二极管已经损坏。

以上内容仅供参考，建议查阅专业的电子技术书籍获取更全面和准确的信息。

关于数字万用表和指针万用表测量二极管正负极问题！
一个正常的二极管，用指针表的电阻档测，若处于导通状态，是不是黑表笔接触的一级为二极管的正极，红表笔为负极！用数字表测，若处于导通状态，结论正好相反（红表笔为正极）！是这样的吗首先要知道：
用指针式万用表测量二极管得出的是二极管的正反向电阻。

用数字式万用表测量二极管得出的是二极管的导通压降。

另外还要知道：
指针式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的负、正极。

数字式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的正、负极。

所以测量时有以下结果：
指针表的红笔接二极管正极、黑笔接负极（图1）时，二极管为反向连接，阻值为无穷大。

指针表的红笔接二极管负极、黑笔接正极（图2）时，二极管为正向连接，阻值很小（趋于导通）。

数字表的红笔接二极管正极、黑笔接负极（图3）时，二极管为正向连接，有零点几伏的压降。

数字表的红笔接二极管负极、黑笔接正极（图4）时，二极管为反向连接，无压降。

注：图3的显示值是正向测量示意性的，不同的二极管此值是随机的。

万用表测量二极管的方法步骤
今儿个咱们来摆一摆万用表测量二极管的方法步骤，这事儿对于爱鼓捣电子元件的朋友来说，那可是硬是要得的事情。

首先呢，你得有个万用表和二极管在手头。

万用表嘛，数字式的最好使，读数也方便。

二极管就看你手头有啥型号的了，长短脚分清楚，长脚是阳极，短脚是阴极。

万用表先调到二极管测试模式，就是那个有个二极管符号的挡位。

然后把二极管接到万用表上，阳极接红表笔，阴极接黑表笔，这个莫得搞错哦。

接下来，咱们测正向电压降。

把二极管阳极和阴极连通，万用表上显示的电压值就是二极管的正向电压降。

记得电压别超过二极管的最大额定电压，免得把它烧坏了。

再测反向电阻，还是把二极管阳极和阴极连通，只不过这次是看万用表上显示的电阻值。

这个值如果很大，说明二极管是好的；如果很小或者为零，那可能二极管就击穿了；如果正反电阻都很大，那可能是二极管开路了。

在测量的时候，还有些要注意的事情。

比如二极管别接在电路里头，免得测量结果不准确。

测完了记得把万用表挡位调到空挡或者交流电压最大挡，免得下次用时出问题。

万用表测量二极管，说起来简单，做起来也不难。

只要你按照步骤来，细心点，别搞错正负，一般都能测准。

学会了这个，以后电子电路出了啥子问题，也好自己排查一下，免得去找别人修，既省钱又方便。

好了，万用表测量二极管的方法步骤就摆到这里了，希望对各位朋友有所帮助。

有啥子不懂的，欢迎随时来问我。

如何用数字万用表判别二极管的极性
用数字式万用表判别二极管的极性
将数字万用表拨至二极管测试挡，用两支表笔分别接触二极管的两个电极，若万用表显示值在1V以下，说明二极管处于正向导通状态，这时红表笔接的是正极，黑表笔接的是负极（因为红表笔带正电，黑表笔带负电）；若显示溢出符号“1”，说明管子处于反向截止状态，这时黑表笔接的是正极，红表笔接的是负极。

用数字式万用表区分硅管与锗管
利用数字式万用表不仅能判定二极管的正、负极性，还能根据硅二极管与锗二极管的正向导通压降VF 的差异判别出硅管与锗管。

方法是把数字式万用表置于二极管测试挡，将红表笔接二极管正极、黑表笔接的负极，来测量二极管的正向导通压降VF值，如果显示0.150V～O. 300V，表明被测管是锗二极管；如果显示0. 500V～O. 800V，表明被测管是硅二极管。

数字式万用表检测二极管注意事项
(1)利用二极管检测挡测量正向电压时，若将晶体二极管的正、负极接反，将会显汞溢出符号“1”，这时可交换两支表笔再试。

(2)大功率整流二极管的VF值可达1V。

(3)不宜用数字式万用表的电阻挡检测二极管。

其原因在于数字式万用表电阻挡所提供的测试电流太小，而二极管属于非线性元件，正、反向电阻值与测试电流有很大关系，因此测试值与正常值相差很大，使单向导电性不明显，有时难以判定。

因此，应该使用二极管检测挡去检测二极管。

晶体二极管的主要故障
晶体二极管的主要故障有以下几种：
(1)短路。

(2)断路。

(3)性能不良。

万用表如何检测发光二极管引脚正负极及性能发光二极管简称为LED。

由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成，它是半导体二极管的一种，可以把电能转化成光能。

发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。

发光二极管已被广泛地应用于显示器、电视机采光装饰和照明。

如果发光二极管坏了，则很多电器上的显示则就失灵了，下面我们来看看如何检测发光二极管失灵现象。

判别引脚正、负极性发光二极管的开启电压为2V，而将万用表置于RXlk 挡及其以下各电阻挡时，表内电池电压仅为1.5V，比发光二极管的开启电压低，所以无论正向测量还是反向测量，都不可能使管子进入导通状态，管子不会发光，也就无法检测判断。

因此，用万用表检测发光二极管时，必须要使用RXlOk 挡。

将万用表置于RXlOk挡时，表内接有9V或15V高压电池，测试电压高于管子的开启电压，当正向测量时，能使发光二极管导通并发出光点。

检测具体操作如图1所示。

将万用表置于RXlOk挡，两支表笔分别与发光二极管的两个引脚相接，如果万用表指针向右偏转幅度超过表盘刻度的一半，同时管子能发出一个很微弱的光点（应注意仔细观察），表明表笔是正向测量的接法，此时黑表笔所接的引脚是正极，而红表笔所接的引脚是负极，如图1(a) 所示。

接着再将红、黑表笔对调后与管子的两引脚相接，这时为反向测量的接法，万用表指针应指在无穷大位置不动，且管子不发光，如图1(b)所示。

如果不管正向测量还是反向测量，万用表指针都偏转某一角度甚至为OΩ，且管子不发光，则说明被测发光二极管已击穿损坏。

如果测量过程中无论怎样调换表笔，万用表指针都不向右偏转，则说明被测发光二极管已开路损坏。

性能检测用万用表RX100挡，但要在黑表笔上串联2节1.5V 电池, 即电池负极与万用表的负输出端相连，电池的正极与黑表笔相连，经lkΩ电阻向发光二极管提供正向导通电流，如图所示。

再将黑表笔接发光二极管的正极，红表笔接负极，这时加至发光管的端电压为4.5V，该电压已超过管子的导通电压，发光二极管便会发出明亮的光来。
