塑胶壳体设计相关的局部设计规范，将这些局部设计规范合并起来，就是完成的壳体设计规范，理解了壳体设计的规范和原理，基本就算可以入门了； 螺丝柱是手机壳体最常见，也几乎是每个项目都会用到的结构，但一旦涉及不好，就会出现柱子缩水，螺丝柱爆柱，拉拔力不够等问题，直接影响到整机的可靠性，下面就针对螺丝柱的设计整理一下相关的设计规范： 1.设计原则 Ａ．螺丝柱高度、壁厚、孔径要适当，防止塑胶外观面缩水； Ｂ．螺丝柱应有足够的强度，防止断裂及变形。

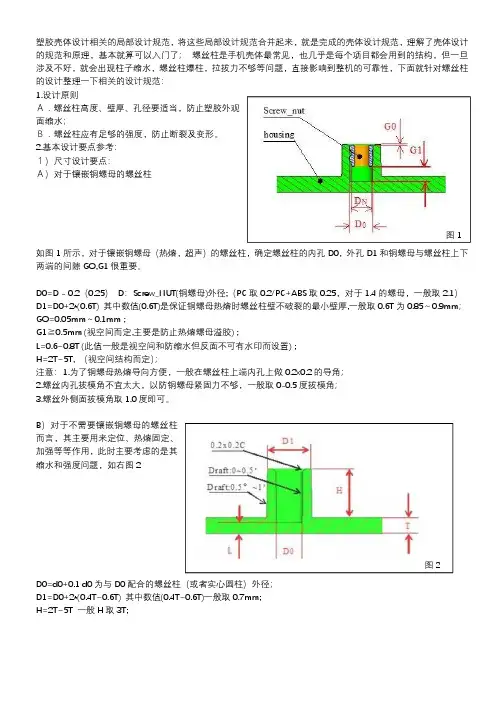

2.基本设计要点参考： １）尺寸设计要点： Ａ）对于镶嵌铜螺母的螺丝柱 图1如图1所示，对于镶嵌铜螺母（热熔，超声）的螺丝柱，确定螺丝柱的内孔D0，外孔D1和铜螺母与螺丝柱上下两端的间隙GO,G1很重要。
D0=D - 0.2（0.25） D：Screw_NUT(铜螺母)外径;（PC取0.2/PC+ABS取0.25，对于1.4的螺母，一般取 2.1） D1=D0+2*(0.6T) 其中数值(0.6T)是保证铜螺母热熔时螺丝柱壁不破裂的最小壁厚,一般取0.6T为0.85～0.9mm； GO=0.05mm～0.1mm ;G1≧0.5mm (视空间而定,主要是防止热熔螺母溢胶) ;L=0.6~0.8T (此值一般是视空间和防缩水但反面不可有水印而设置) ;H=2T~5T, （视空间结构而定）； 注意：1.为了铜螺母热熔导向方便，一般在螺丝柱上端内孔上做0.2x0.2的导角； 2.螺丝内孔拔模角不宜太大，以防铜螺母紧固力不够，一般取0-0.5度拔模角； 3.螺丝外侧面拔模角取 1.0度即可。
B）对于不需要镶嵌铜螺母的螺丝柱而言，其主要用来定位、热熔固定、加强等等作用，此时主要考虑的是其缩水和强度问题，如右图 2图2D0=d0+0.1 d0为与D0配合的螺丝柱（或者实心圆柱）外径； D1=D0+2*(0.4T~0.6T) 其中数值(0.4T~0.6T)一般取0.7mm;H=2T~5T 一般H取3T;Ｃ）螺丝柱与螺丝螺母的配合设计 如右图3所示，一般在螺丝柱上对PCBA进行定位，在螺丝柱外周做RIB的上表面限位PCBA之Z轴方向，Ｘ和Y轴方向可以利用螺丝柱外周做出小RIB 之外周来定位。

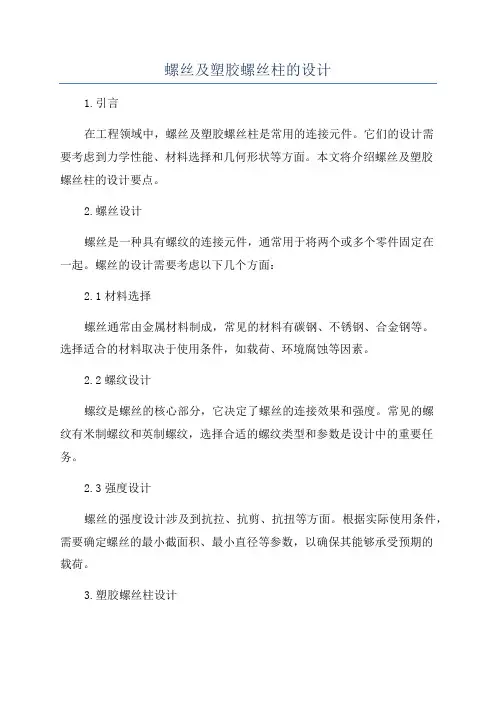

螺丝及塑胶螺丝柱的设计1.引言在工程领域中，螺丝及塑胶螺丝柱是常用的连接元件。
它们的设计需要考虑到力学性能、材料选择和几何形状等方面。
本文将介绍螺丝及塑胶螺丝柱的设计要点。
2.螺丝设计螺丝是一种具有螺纹的连接元件，通常用于将两个或多个零件固定在一起。
螺丝的设计需要考虑以下几个方面：2.1材料选择螺丝通常由金属材料制成，常见的材料有碳钢、不锈钢、合金钢等。
选择适合的材料取决于使用条件，如载荷、环境腐蚀等因素。
2.2螺纹设计螺纹是螺丝的核心部分，它决定了螺丝的连接效果和强度。
常见的螺纹有米制螺纹和英制螺纹，选择合适的螺纹类型和参数是设计中的重要任务。
2.3强度设计螺丝的强度设计涉及到抗拉、抗剪、抗扭等方面。
根据实际使用条件，需要确定螺丝的最小截面积、最小直径等参数，以确保其能够承受预期的载荷。
3.塑胶螺丝柱设计塑胶螺丝柱是一种用于连接塑胶件的特殊螺纹连接元件。
与金属螺丝相比，塑胶螺丝柱的设计有以下几个特点：3.1材料选择塑胶螺丝柱通常由耐用的塑料制成，通常选用高强度、耐磨损的塑料材料，如聚酰胺、聚醚酮等。
3.2螺纹设计塑胶螺丝柱的螺纹设计需要考虑到塑料材料的特性，如塑料的可塑性、弹性模量等。
一般建议采用深螺纹设计，以提高螺纹与塑胶件的连接强度。
3.3结构设计塑胶螺丝柱的结构设计需要考虑到材料的收缩率、热胀冷缩等因素。
通常采用有助于螺柱与塑胶件之间的连接的特殊结构，如螺纹锥形设计。
4.结论螺丝及塑胶螺丝柱的设计需要考虑到材料选择、螺纹设计和强度设计等方面。
合理的设计可以提高螺丝的连接效果和使用寿命，对于工程中的连接元件来说，具有重要的意义。
因此，在进行螺丝及塑胶螺丝柱的设计时，必须充分考虑以上因素，并结合实际需求进行优化设计。
塑胶螺丝柱设计标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!塑胶螺丝柱是一种用于连接和固定塑料零件的重要零部件。
塑胶壳体设计相关的局部设计规范，将这些局部设计规范合并起来，就是完成的壳体设计规范，理解了壳体设计的规范和原理，基本就算可以入门了； 螺丝柱是手机壳体最常见，也几乎是每个项目都会用到的结构，但一旦涉及不好，就会出现柱子缩水，螺丝柱爆柱，拉拔力不够等问题，直接影响到整机的可靠性，下面就针对螺丝柱的设计整理一下相关的设计规范：1.设计原则Ａ．螺丝柱高度、壁厚、孔径要适当，防止塑胶外观面缩水；Ｂ．螺丝柱应有足够的强度，防止断裂及变形。
2.基本设计要点参考：１）尺寸设计要点：Ａ）对于镶嵌铜螺母的螺丝柱如图1所示，对于镶嵌铜螺母（热熔，超声）的螺丝柱，确定螺丝柱的内孔D0，外孔D1和铜螺母与螺丝柱上下两端的间隙GO,G1很重要。
D0=D - 0.2（0.25） D：Screw_NUT(铜螺母)外径;（PC 取0.2/PC+ABS 取0.25，对于1.4的螺母，一般取2.1） D1=D0+2*(0.6T) 其中数值(0.6T)是保证铜螺母热熔时螺丝柱壁不破裂的最小壁厚,一般取0.6T 为0.85～0.9mm； GO=0.05mm～0.1mm ;G1≧0.5mm (视空间而定,主要是防止热熔螺母溢胶) ;L=0.6~0.8T (此值一般是视空间和防缩水但反面不可有水印而设置) ;H=2T~5T, （视空间结构而定）；注意：1.为了铜螺母热熔导向方便，一般在螺丝柱上端内孔上做0.2x0.2的导角；2.螺丝内孔拔模角不宜太大，以防铜螺母紧固力不够，一般取0-0.5度拔模角；3.螺丝外侧面拔模角取1.0度即可。
B）对于不需要镶嵌铜螺母的螺丝柱而言，其主要用来定位、热熔固定、加强等等作用，此时主要考虑的是其缩水和强度问题，如右图2D0=d0+0.1 d0为与D0配合的螺丝柱（或者实心圆柱）外径；D1=D0+2*(0.4T~0.6T) 其中数值(0.4T~0.6T)一般取0.7mm;H=2T~5T 一般H 取3T;图1 图2Ｃ）螺丝柱与螺丝螺母的配合设计如右图3所示，一般在螺丝柱上对PCBA进行定位，在螺丝柱外周做RIB的上表面限位PCBA之Z轴方向，X和Y轴方向可以利用螺丝柱外周做出小RIB 之外周来定位。

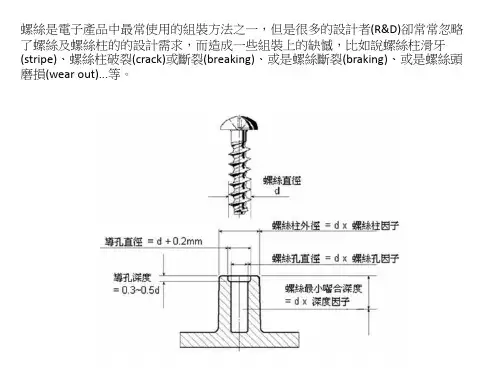

塑胶配件螺丝柱孔规程塑胶螺丝柱在产品装配中承载着重要的连接作用，设计上选择合适尺寸能增强零件间连接的牢固及耐用能力，同时亦考虑估计减低螺丝柱缩水外观缺陷，故对塑胶螺丝柱设计尺寸时需多加留意事项作如下说明：一，下图位最基本使用之螺丝柱设计，根据以下8个尺寸要领设计参考。
1.D=螺丝外径2. T=外观料厚3. DT=螺丝柱外径（建议为1.8D~2.5D）注：外径太细会引致螺丝柱爆裂，但太大亦会引致外观缩水。
4. DL=螺丝孔直径（建议为0.7D~0.85D）5. De=螺丝引入直径（建议为D+0.1~0.5mm）注：用作引入螺丝，由于该部分没有受压与螺丝牙，相对应力不大，能防止螺丝因应力而爆裂6. P=螺丝贯入深度（建议通常螺丝贯入深度为2.5D~4D）注：螺丝上进工件后螺丝咀与螺丝孔底须有至少1.0mm空间作存放碎屑以及防止螺丝咀接触到柱底而产生应力。
7. H=螺丝柱高度（建议最好为4D以下），但需根据实际产品结构需要而定注：a.螺丝孔底与外观表面间之料位建议为0.6T（T为料厚），以减少外观因螺丝柱引致的缩水现象。
b.螺丝柱底围边需最少加R0.5mm，螺丝孔内之围边亦须最少加R0.5mm。
c.通常螺丝柱外径出模角度须为0.5°，螺丝孔出模角度也须最少为0.25°d.如螺丝柱超长，需要考虑其结构牢固性，建议螺丝柱四周增加筋条作加强。
8. t1=螺丝头承托料厚（建议为2.0~3.0mm）注：此料厚与塑料有所关系，如PP之类较软的塑胶料，须保持最少3.0mm料厚，以免螺丝上进工件后过分压扁部分塑胶料减弱承托力。
二，常用塑胶螺丝柱应用尺寸参数注：螺丝公称直径乘以系数例如：ABS塑胶件用M3螺丝时，螺丝孔直径为3X0.8=2.4mm+0.5°拔模斜度；螺丝柱外径为3X2.0=6mm+0.5°拔模斜度。
注意事项1、设计螺丝柱尺寸是，尽量使用标准螺丝和相关的通用尺寸，以简化生产工艺2、因塑胶件较易变形，故设计螺丝柱时需增加倒角以便装配。
塑胶壳体设计相关的局部设计规范，将这些局部设计规范合并起来，就是完成的壳体设计规范，理解了壳体设计的规范和原理，基本就算可以入门了； 螺丝柱是手机壳体最常见，也几乎是每个项目都会用到的结构，但一旦涉及不好，就会出现柱子缩水，螺丝柱爆柱，拉拔力不够等问题，直接影响到整机的可靠性，下面就针对螺丝柱的设计整理一下相关的设计规范：1.设计原则Ａ．螺丝柱高度、壁厚、孔径要适当，防止塑胶外观面缩水；Ｂ．螺丝柱应有足够的强度，防止断裂及变形。
2.基本设计要点参考：１）尺寸设计要点：Ａ）对于镶嵌铜螺母的螺丝柱如图1所示，对于镶嵌铜螺母（热熔，超声）的螺丝柱，确定螺丝柱的内孔D0，外孔D1和铜螺母与螺丝柱上下两端的间隙GO,G1很重要。
D0=D - 0.2（0.25） D：Screw_NUT(铜螺母)外径;（PC 取0.2/PC+ABS 取0.25，对于1.4的螺母，一般取2.1） D1=D0+2*(0.6T) 其中数值(0.6T)是保证铜螺母热熔时螺丝柱壁不破裂的最小壁厚,一般取0.6T 为0.85～0.9mm； GO=0.05mm～0.1mm ;G1≧0.5mm (视空间而定,主要是防止热熔螺母溢胶) ;L=0.6~0.8T (此值一般是视空间和防缩水但反面不可有水印而设置) ;H=2T~5T, （视空间结构而定）；注意：1.为了铜螺母热熔导向方便，一般在螺丝柱上端内孔上做0.2x0.2的导角；2.螺丝内孔拔模角不宜太大，以防铜螺母紧固力不够，一般取0-0.5度拔模角；3.螺丝外侧面拔模角取1.0度即可。
B）对于不需要镶嵌铜螺母的螺丝柱而言，其主要用来定位、热熔固定、加强等等作用，此时主要考虑的是其缩水和强度问题，如右图2D0=d0+0.1 d0为与D0配合的螺丝柱（或者实心圆柱）外径；D1=D0+2*(0.4T~0.6T) 其中数值(0.4T~0.6T)一般取0.7mm;H=2T~5T 一般H 取3T;图1 图2Ｃ）螺丝柱与螺丝螺母的配合设计如右图3所示，一般在螺丝柱上对PCBA进行定位，在螺丝柱外周做RIB的上表面限位PCBA之Z轴方向，X和Y轴方向可以利用螺丝柱外周做出小RIB 之外周来定位。

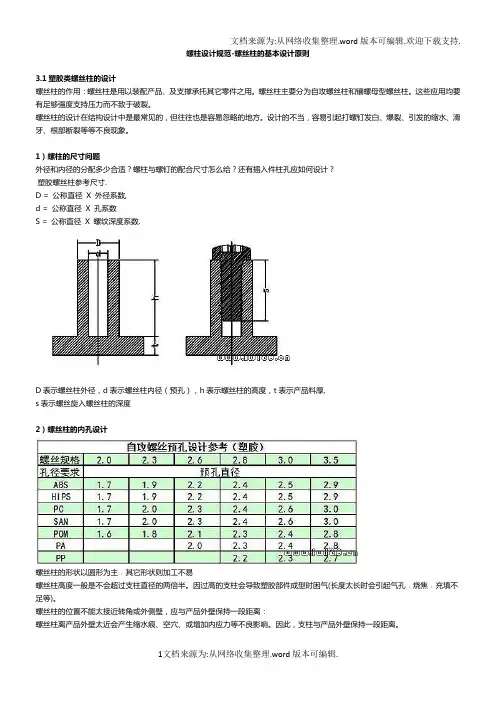

螺柱设计规范-螺丝柱的基本设计原则3.1塑胶类螺丝柱的设计螺丝柱的作用：螺丝柱是用以装配产品、及支撑承托其它零件之用。
螺丝柱主要分为自攻螺丝柱和镶螺母型螺丝柱。
这些应用均要有足够强度支持压力而不致于破裂。
螺丝柱的设计在结构设计中是最常见的，但往往也是容易忽略的地方。
设计的不当，容易引起打螺钉发白、爆裂、引发的缩水、滑牙、根部断裂等等不良现象。
1）螺柱的尺寸问题外径和内径的分配多少合适？螺柱与螺钉的配合尺寸怎么给？还有插入件柱孔应如何设计？塑胶螺丝柱参考尺寸.D = 公称直径X 外径系数,d = 公称直径X 孔系数S = 公称直径X 螺纹深度系数.D表示螺丝柱外径，d表示螺丝柱内径（预孔），h表示螺丝柱的高度，t表示产品料厚,s表示螺丝旋入螺丝柱的深度2）螺丝柱的内孔设计螺丝柱的形状以圆形为主﹐其它形状则加工不易螺丝柱高度一般是不会超过支柱直径的两倍半。
因过高的支柱会导致塑胶部件成型时困气(长度太长时会引起气孔﹐烧焦﹐充填不足等)。
螺丝柱的位置不能太接近转角或外侧壁，应与产品外壁保持一段距离：螺丝柱离产品外壁太近会产生缩水痕、空穴、或增加内应力等不良影响。
因此，支柱与产品外壁保持一段距离。
3）螺丝柱的强度问题：加强筋怎么加？尺寸和形状如何定？另外也要考虑到筋位省模的问题。
螺丝柱尽量不要单独使用，应尽量连接至外壁或辅以三角加强筋，目的是加强支柱的强度及使胶料流动更顺畅。
(三角加强筋对改善薄壁支柱的胶料流动特别适用)设计螺丝柱时，增加根部R角、增加螺丝柱壁厚在一定程度上加强了螺丝柱的强度，但同时也会有缩水的风险；因此，支柱的设计须要从这两方面取得平衡。
4）螺柱的配合问题：（1）螺丝柱的口部倒斜角有利于装配时导正, 这样可以避免开始锁螺丝时易锁偏的问题.（2）跟螺丝柱配合的另一柱子口部有一个凹台，起到导向作用，可以减小螺丝一开始时的应力。
有利于两结构件的装配。
5）螺丝柱的缩水问题：胶厚不均引起的缩水、应力集中引起断裂等问题的避免和解决措施。
