如何設計塑膠螺絲柱尺寸?
前序:
塑膠螺絲柱在產品裝配中承載著重要的聯接作用, 設計上選擇合適尺寸能增強零件
間聯接的牢固及耐用能力, 同時亦考慮顧及減低螺絲柱縮水外觀缺陷. 故對塑膠螺絲柱
設計尺寸時需多加留意事項作如下說明:
1) 常用塑膠螺絲柱基本尺寸要求
下圖為我司最基本使用之塑膠螺絲柱設計, 根據以下8 個尺寸要領作設計參考.
1. D = 螺絲外徑.
2. T = 外觀料厚.
3. DT = 螺絲柱外徑—建議為1.8D~2.5D.
注: 外徑太細會引致螺絲柱爆裂, 但太大亦會引致外觀縮水.
4. DL = 螺絲孔直徑—建議為0.7D~0.85D.
注: 如電木等較脆之物料, 建議以方孔取代圓孔, 留意方孔角位須至少加R0.2mm.
5. De = 螺絲引入孔直徑—建議為D +0.1mm ~ 0.5mm 深.
注: 用作引入螺絲, 由於該部份沒有受壓於螺絲牙, 相對應力不大, 能防止螺
絲因應力而爆裂.
6. P = 螺絲貫入深度—建議通常螺絲貫入深度為2.5D~4D.
注: 螺絲上進工件後螺絲咀與螺絲孔底須有至少1.0 mm 空間作存放碎屑及防
止螺絲咀接觸到柱底而產生應力.
7. H = 螺絲柱高度—建議最好為4D 以下, 但須跟據實際產品結構需要而決定.
注: a).螺絲孔底與外觀表面間之料位建議為0.6T (T 為料厚), 以減少外觀因螺
絲柱引致的縮水現象.
b).螺絲柱底圍邊須最少加R0.5mm, 螺絲孔內之圍邊亦須最少加R0.5mm.
c).通常螺絲柱外徑出模角度須為0.5°DFT, 螺絲孔之出模角度亦須最少為
0.25° DFT.
d).如螺絲柱超長, 需考慮其結構牢固性, 建議螺絲柱四週增加火箭骨或圍根作加強.
8. t1 = 螺絲頭承扥料厚—建議為2.0~3.0mm.
注: 此料厚與塑料有所關係, 如PP 之類較軟之塑膠料, 須保持最少3.0 mm 料
厚, 以免螺絲上進工件後過份壓扁部分塑膠料減弱承托力.

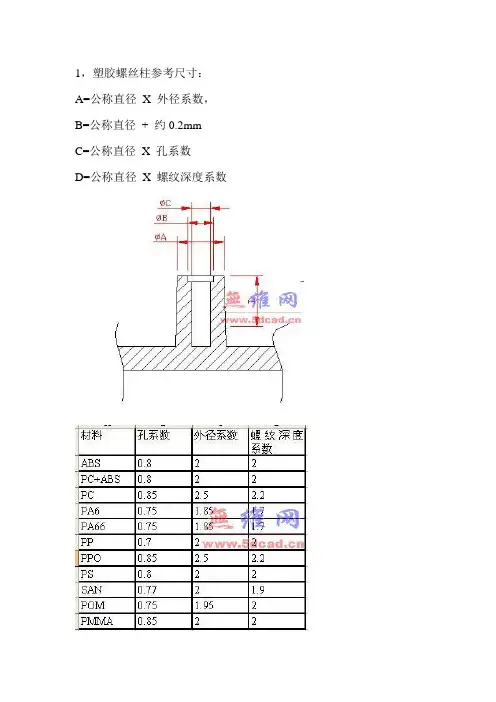

2). 常用塑膠螺絲柱應用尺寸參數(以牙紋為AB/BT TYPE 的M3/M4 螺絲為主)
例如, ABS 塑膠件用M3 螺絲時, 螺絲孔直經為3 x 0.80 = 2.4mm
+0.25°DFT
螺絲柱外徑為3 x 2.0 = 6.0mm +0.5°DFT。
3). 關於設計塑膠螺絲柱一些注意事項
1. 設計螺絲柱尺寸時, 儘量使用標準螺絲和相關之通用尺寸, 以簡化生產工藝.
2. 因塑膠件較易變形, 故設計螺絲柱時需增加倒角以便裝配. (如下圖所
示).
3. 電木及其他較脆之物料, 須採用方孔作存放碎屑. (如下圖所示).
注: 此方孔尺寸適用於M3 螺絲.
4. 外觀上有要求不能存有明顯縮水, 其螺絲柱需利用特別設計聯接盒身外觀部位.
A). 螺絲柱底部增加避空位如圖<一>所示:
注: a).行CORE 高度最好不少於8.0MM,但需考慮實際空間的限制因素.
b).肩扥寬度最好做至0.5MM, 肩扥過寬黨螺絲柱受到外力時會拉長.
c).出模角度最好不少於5 度.
B). 螺絲柱與盒身採用骨位聯接如圖<二>所示:
