触摸屏Cover Lens基础知识简介共30页文档

盖板玻璃（COVER LENS）培训教材一、手机盖板玻璃简介盖板玻璃即保护玻璃，通常叫做cover glass，又或者叫做cover lens，盖板玻璃作为触控器件的一个重要组成部件，其主要任务是：保护LCD、透光性能好、装饰触控器件外观等作用。

其主要性能有：A、极好的表面光洁度；B、极高的表面硬度和超强的抗划伤能力；C、较好的表面强度；D、精确的尺寸控制；E、具有极好的金属视觉效果。

F、表面硬度高，莫氏硬达8H，耐划伤，透光度良好二、LENS装配关系：三、LENS的定位安装方式2、层压式：将LENS压在两件之间此种安装方式，LENS须在外壳模具厂组装好再运到客户工厂，因运输生产过程中产生的不良高，且在有时候连外壳也要报废，另外LENS和外壳一般都是两个供应商，不良责任难以区分，不利处理。

因此建议不要使用此种安装方式3、热熔式一般只有Flash LED LENS多采用此种安装方式，LCD LENS & CAM LENS用此种方式弊端同上，不建议使用四、LENS的选材LENS一般有三种材料：1、PMMA 透光性好≥91%，表面硬度稍高，通过硬化处理后可达3H以上，手机上常被采用。

2、PC 表面硬度不够，而且透光性也不好，手机上用的较少。

3、玻璃透光性好，表面硬度高，可以达到7H以上，可以做到很薄（0.4mm）。

但是工艺流程复杂，价格稍高。

LENS选材主要从以下几个方面考虑：1、要有高的强度；2、要有好的耐刮性能；3、要有高的透光性；4、要有好的环境适应性；5、长时间不变质；目前LENS的材料以玻璃的性能最好，盖板玻璃一般选用的玻璃是钠钙玻璃（其主要是由SiO2、CaO、Na2O等组成），其中SiO2——玻璃的形成体，决定玻璃的热膨胀系数，热稳定性、化学稳定性、软化温度、耐热性、硬度、机械强度、黏度等；CaO——玻璃的修饰体，起稳定剂的作用，可增加玻璃的化学稳定性和机械强度，含量过高会使玻璃发脆易破。

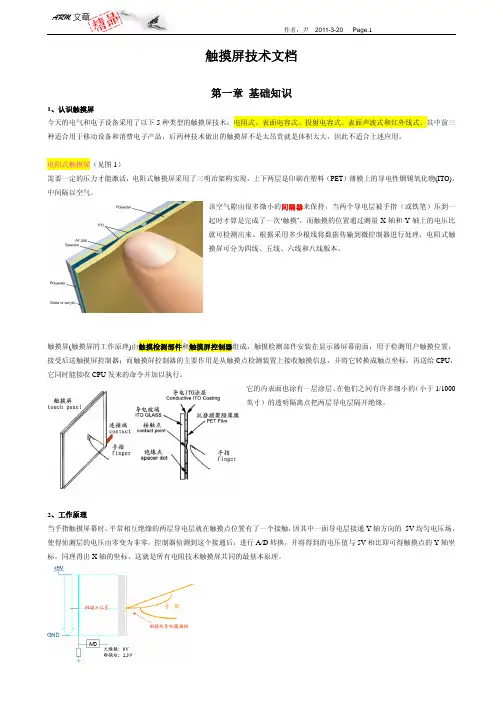

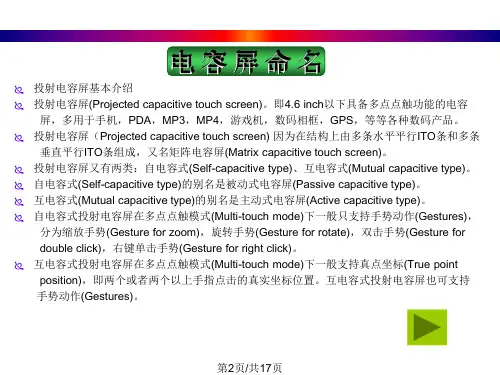

触摸屏技术文档第一章基础知识1、认识触摸屏今天的电气和电子设备采用了以下5种类型的触摸屏技术：电阻式、表面电容式、投射电容式、表面声波式和红外线式。

其中前三种适合用于移动设备和消费电子产品，后两种技术做出的触摸屏不是太昂贵就是体积太大，因此不适合上述应用。

电阻式触摸屏（见图1）需要一定的压力才能激活，电阻式触摸屏采用了三明治架构实现，上下两层是印刷在塑料（PET）薄膜上的导电性铟锡氧化物(ITO)，中间隔以空气。

该空气隙由很多微小的间隔器来保持，当两个导电层被手指（或铁笔）压到一起时才算是完成了一次‘触摸’，而触摸的位置通过测量X轴和Y轴上的电压比就可检测出来。

根据采用多少根线将数据传输到微控制器进行处理，电阻式触摸屏可分为四线、五线、六线和八线版本。

触摸屏(触摸屏的工作原理)由触摸检测部件和触摸屏控制器组成，触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。

它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。

2、工作原理当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Y轴方向的 5V均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通后，进行A/D转换，并将得到的电压值与5V相比即可得触摸点的Y轴坐标，同理得出X轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。

1. 电阻式触摸屏是表面覆盖触摸响应薄膜的透明玻璃板。

2. 电阻式触摸屏面板有两个电阻层(氧化铟锡)组成，中间是一层很薄的分隔层。

3. 电阻触摸屏的两个薄膜层组成一个电阻网络，充当触摸位置检测功能的分压电路。

4. 触摸屏会在电阻网络组成的分压器上引起电压变化，这个电压用于确定触摸屏幕的触点位置。

Lens基本参数一）有效焦距EFL有效焦距(Effect Focal Length)是从透镜的主点到焦点在光轴上的距离。

根据EFL的大小可将Lens分为：标准镜头38㎜＜EFFL＜61㎜广角镜头（Wide）EFFL＜38㎜望远镜头（Tele）EFFL＞61㎜二）光圈数FNO.FNO.=EFL/入瞳直径＝1/相对孔径相对孔径=入瞳直径/EFL，系统的入光量与相对孔径的平方成正比FNO.可分为：Infinite:平行光系统使用的FNO.Working FNO.:Working Distance 时使用的FNO.三）总长 Total Track定义：系统的第一面至像面间的距离。

它决定整个光学系统的外形的大小。

四）后焦 BFL后焦（Back Focal Length）是指在最佳成像距离lens最后一个面至像面在光轴上的距离。

BFL可分为：光学后焦：指Lens最后一个光学面顶点至像面的距离机械后焦：指Lens Barrel最后一个机械面至像面的距离五）视场定义为一个光路系统中，可以成像的范围。

视场的表示：物高：所能成像的物的大小（在有限远时）半场角：光学系统习惯是一个对称系统，所以通常都只取一半视场角做为定义（在无限远时）。

六）放大率 Magnification：垂轴放大率：又称之为放大率，是指当对象通过一个Lens组件成像后，在像面(Image)上所成像的高度与物高的比率。

其余两种为：横向放大率及角放大率。

公式 : M=Image size/Object size简易法:M=像距/物距，只能用于物像空间介质相同时。

Lens基本知识一）主面主点主面的定义：所谓的主面就是在Lens系统中放大率为+1的两个共轭面主面的位置：Lens系统均有两个主面，分为前主面和后主面或者称之为物方主面和像方主面，在高斯光学中，主面为一与光轴相垂直的平面主点的定义：所谓的主点就是主面与光轴的交点，它可分为前主点和后主点主点的位置：主点位于光轴上，是主面与光轴的交点二）Lens系统中光束的限制在任何Lens系统对能够进入系统的光束都有一定的选择性，而这些功能是通过光阑来实现的。
