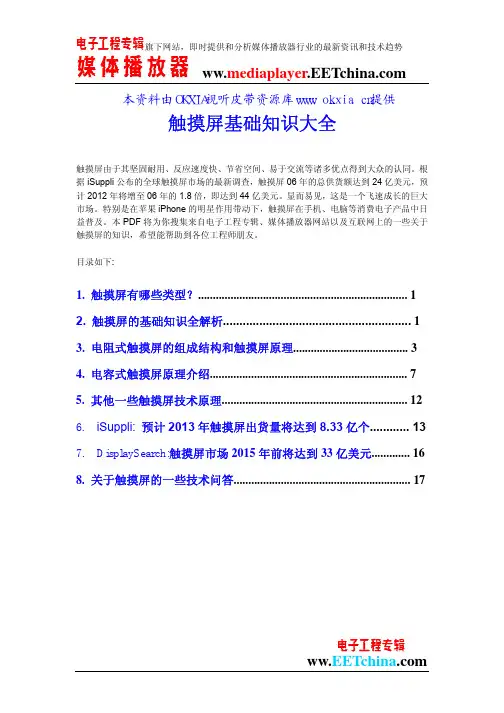

旗下网站，即时提供和分析媒体播放器行业的最新资讯和技术趋势本资料由ＯＫＸＩＡ视听皮带资源库ｗｗｗ．ｏｋｘｉａ．ｃｎ提供触摸屏基础知识大全触摸屏由于其坚固耐用、反应速度快、节省空间、易于交流等诸多优点得到大众的认同。
根 据 iSuppli 公布的全球触摸屏市场的最新调查，触摸屏 06 年的总供货额达到 24 亿美元，预 计 2012 年将增至 06 年的 1.8 倍，即达到 44 亿美元。
显而易见，这是一个飞速成长的巨大 市场。
特别是在苹果 iPhone 的明星作用带动下，触摸屏在手机、电脑等消费电子产品中日 益普及。
本 PDF 将为你搜集来自电子工程专辑、媒体播放器网站以及互联网上的一些关于 触摸屏的知识，希望能帮助到各位工程师朋友。
目录如下:1. 触摸屏有哪些类型？....................................................................... 1 2. 触摸屏的基础知识全解析......................................................... 1 3. 电阻式触摸屏的组成结构和触摸屏原理....................................... 3 4. 电容式触摸屏原理介绍................................................................... 7 5. 其他一些触摸屏技术原理............................................................... 12 6. 7. iSuppli: 预计 2013 年触摸屏出货量将达到 8.33 亿个............ 13 DisplaySearch:触摸屏市场 2015 年前将达到 33 亿美元............. 168. 关于触摸屏的一些技术问答............................................................ 17旗下网站，即时提供和分析媒体播放器行业的最新资讯和技术趋势1.触摸屏有哪些类型？ 触摸屏主要有八种不同的技术－电阻式、表面电容式、投射电容式、表面声波式、红外式、 弯曲波式、有源数字转换器式和光学成像式。
调制传递函数(MTF)一）MTF 的定义：MTF 调制度=最大亮度-最小亮度/最大亮度+最小亮度 景物有景物的调制度(M 景)，影像有影像的调制度(M 影)理想的Lens 系统的MTF 值为1, 但由于实际的Lens 系统中各种像差的存在及介质的吸收等作用，都会使MTF 产生较大的衷减． 二）MTF 的意义及作用在Lens 系统中，MTF 是对Lens 系统的总体评价参数．在设计阶段，可通过相关的光学设计软件对所设计的Lens 进行模拟；在制造阶段，可以对Lens 实体进行MTF 的测试．故在当今的光学领域ＭTF 有着极其广泛的应用 三）MTF 特性1.在MTF 曲线中，当空间频率为零时，其MTF 值为为１，而之后随着空间频率的增加而下降，当降至一定程度时，人眼或其它感光组件就无法对其进行分辨．注：人眼对MTF 的极限分辨值为0.07（或0.05）。
于此值时人眼已无法分辨其对比度。
2.斜向入射时，通常都会根据斜向角度的轴分为径向(Saggital)和切向(Tangental)通常简写为S 和T 方向，而这两个方向的MTF 值会不同，就一般而言，S 的MTF 值会优于T 的MTF 值五）光学玻璃为传统常用的主要光学材料，一般的光学玻璃的光波透明范围为350nm~2500nm, 在低于400nm时已开始中显示对光的强烈吸收。
其分类主要有冕牌及火石两大系列。
光学晶体也是一种较常用的光学材料，如在光学仪器及光通信组件中均有较多的应用。
有些光学晶体的波带很宽，且性能特异，可以应用到红外或紫外等特殊场合。
另，很多晶体具有双折射的性质，可以用来制造偏振组件。
光学塑胶材料常用的主要有PMMA(压克力)、ＰＣ（聚碳酸脂）等材料，塑胶光学组件可以用注射成形的方法,生产效率高且成本低,特别是一些具有非球面的光学组件,如果要靠传统的研磨加工方法则成本很高且效率很低,故民用的非球面光学组件大部分为塑胶成形而得。
镀膜材料在Lens系统中，有时为了达到一定的功能或效果需在组件表面上加镀不同的膜层。
L E N S知识总结L E N S知识总结LENS知识Lens作为手机的一个非常重要的部件，承载非常重要的任务：保护LCD ，透光良好，外观装饰作用等。
(一)Lens通用材料：1) PMMA：目前手机上的LENS都是用PMMA材料透光性好≥91%，表面硬度高，通过表面硬化处理（hard coating）后可达到3H 以上注塑用的主要有：IH830（LG）， VRL-40（三菱），ＭＩ－７（法国ATO）其中透光率IH830（93%）＝ＭＩ－７(93%)＞VRL-40(92%)表面硬度三种基本差不多。
抗冲击性能：VRL-40＝ＭＩ－７＞IH830价格：ＭＩ－７＞VRL-40＞IH830综合考虑：通常采用较多的是VRL-40。
板材有：NR200（三菱）2)PC：因其表面硬度不能达到要求，且透光性差于PMMA 在手机上很少被采用。
Lens常用的工艺有：硬化：通常板材成形后的表面硬度较低，因此需要对镜片的表面进行硬化。
可以单面硬化也可以双面硬化。
硬化原理是通过在树脂表面增加一层较硬的涂层来提高树脂表面的硬度。
镜片的硬化方式主要有：将镜片浸渍（Dipping）在硬化液中和在镜片表面进行喷涂（Spray coating）。
Spray coating方式适合用在大型平板,但缺点是平整度不易控制。
Dipping方式,可以控制到相当高的平整度,适合用于较小的镜片。
通过硬化，镜片的表面硬度可以提高2级以上。
由于硬化液的折/反射率和PMMA、PC不同，因此在强化后镜片表面容易出现彩虹的现象。
PC上出现彩虹的现象更为显著，而且很难避免。
镜片上孔及凹凸的区域，容易在硬化时造成硬化液堆积，因此在设计结构时需要注意。
强化工序需要LENS上有一特殊的手柄,在制做塑胶模具时要注意。
强化不同的塑料,使用不同的药水。
强化后的LENS,表面印刷也要使用特殊工艺才能保证附着力。
镀膜：出于镜片装饰需要，镜片上会有一些镀膜。
常见的镀膜方式有溅射镀膜和蒸发镀膜。
