触摸屏基础知识

WEINVIEW威纶触摸屏从入门到精通(下)目录•威纶触摸屏基础操作与设置•高级功能应用与开发•通讯协议与数据交换技术•行业应用案例分析与实践•威纶触摸屏选型指南与注意事项•总结回顾与展望未来发展趋势01威纶触摸屏基础操作与设置01020304主界面工具栏导航栏属性窗口界面介绍及基本功能显示当前操作状态，提供快捷菜单和常用功能图标。

包含常用操作按钮，如打开、保存、打印等。

显示选中对象的属性信息，可进行修改。

显示当前位置及可导航的项目列表。

屏幕分辨率设置触摸灵敏度调整背光亮度调节触摸屏参数设置与优化根据实际需求调整屏幕分辨率，以获得最佳显示效果。

通过调整触摸灵敏度，优化触摸响应速度和准确性。

根据环境光线和使用需求，调节背光亮度以节省电能和保护眼睛。

掌握常用快捷键，如复制、粘贴、撤销等，提高操作效率。

快捷键使用手势操作多任务处理利用手势进行快速操作，如滑动、缩放、旋转等。

通过分屏或多任务功能，同时处理多个任务，提高工作效率。

030201常用操作技巧与快捷键使用常见故障现象故障原因分析故障排除步骤预防措施与建议故障诊断与排除方法分析故障产生的原因，如硬件故障、软件问题等。

了解常见的故障现象，如触摸失灵、显示异常等。

提供预防措施和日常维护建议，减少故障发生的可能性。

根据故障现象和原因，采取相应的排除步骤，如重启设备、更新软件等。

02高级功能应用与开发宏编程与脚本编写宏编程基本概念了解宏编程的定义、作用及其在威纶触摸屏中的应用场景。

宏编程语法与规则学习威纶触摸屏宏编程的语法规则，包括变量定义、条件判断、循环语句等。

脚本编写实例通过实例演示如何在威纶触摸屏中编写脚本，实现复杂的逻辑控制和数据处理功能。

03数据显示技术阐述如何将处理后的数据以图表、曲线等形式在触摸屏上直观展示。

01数据采集方法介绍威纶触摸屏支持的数据采集方式，如通过PLC 、传感器等获取实时数据。

02数据处理技术讲解如何对采集到的数据进行处理，包括数据格式转换、数值计算、统计分析等。

目录•触摸屏基础知识•Proface触摸屏产品介绍•界面设计与编程入门•高级功能应用与开发•通信协议与网络连接配置•系统维护与故障排除技巧触摸屏基础知识触摸屏定义与原理触摸屏定义触摸屏是一种可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械式的按钮面板，并借由液晶显示画面制造出生动的影音效果。

触摸屏工作原理触摸屏系统一般包括触摸屏控制器（卡）和触摸检测装置两个部分。

其中，触摸屏控制器（卡）的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。

常见触摸屏类型及其特点•电阻式触摸屏：利用压力感应进行控制，结构简单，成本低。

但电阻式触控较受制于其物理局限性，如透光率较低，高线数的大侦测面积造成处理器负担等。

•电容式触摸屏：利用人体的电流感应进行工作，可以支持多点触控技术且不像电阻式触摸屏反应迟钝。

•红外线式触摸屏：在屏幕周边成对安装红外线发射管和红外线接收管，对应形成横竖交叉的红外线矩阵。

当手指在屏幕上触摸时，会挡住经过该点的横竖红外线，从而判断出触摸点在屏幕的位置。

•表面声波式触摸屏：触摸屏的左上角和右下角各固定了竖直和水平方向的超声波发射换能器，右上角则固定了两个相应的超声波接收换能器。

当手指或其它物体触摸屏幕时，会阻止一部分声波能量的传递，从而改变了接收器信号，通过计算即可得出触摸点的位置。

触摸屏应用领域工业控制领域01触摸屏作为一种最新的电脑输入设备，是目前最简单、方便、自然的一种人机交互方式。

它赋予了多媒体以崭新的面貌，是极富吸引力的全新多媒体交互设备。

医疗设备领域02随着医疗电子技术的飞速发展，触摸屏在医疗设备中的应用也越来越多。

办公自动化领域03触摸屏简单易用、功能强大、节省空间等优点使其在办公自动化领域得到了广泛的应用。

Proface触摸屏产品介绍发展历程经过数十年的发展，Proface已经成为触摸屏行业的领导者，其产品在工业自动化、智能制造等领域得到广泛应用。

人机界面触摸屏基本知识一、概述本实训设备采用的触摸屏为三菱公司的GT1155型号，它可以同时显示256种不同的色彩，灯管寿命较高。

如今，人机界面已经成为高级设备控制终端的流行装置，它可以方便地将CPU的内部寄存器和继电器展示出来，并且加以编辑及控制。

它使工控设备的操作和控制更加容易，更能体现出现代高科技的便利。

人机界面触摸屏（以下简称触摸屏）可以将对外设的CPU内部的参数进行监控。

使编制的程序更加直观和方便。

打开触摸屏电源，如果没有安装工程画面则就会出现“未安装引导对象工程数据。

请从绘图软件进行安装。

未找到工程数据。

按下确认按钮，请打开工程数据。

”点击“OK”进入相关设置，如下图所示。

如果在电源开启后，没有显示任何中文，则需要安装OS，详细安装情况见“7.OS安装与工程下载”(1) 主菜单显示应用程序中可以设置的菜单项。

触摸各菜单项目后，就会显示出该设置画面或者下一个选择项目画面。

(2) 系统信息切换按钮是用来切换应用程序上的语言和系统报警的语言的按钮。

在上述画面的情况下，触摸按钮后，在弹出的画面中选择“中文”，GOT将重新启动，应用程序上的语言将被切换为中文。

3.4.2人机界面触摸屏软件安装及连接与下载1．编程软件的安装a、在三向公司配送的光盘里找到关于人机界面GOT的文件夹，里面有个“GT Designer2”软件，在安装之前先打开“EnvMEL”文件夹，安装运行环境，运行“EnvMEL”里的“Setup.exe”，安装软件所需的运行环境。

b、安装完运行环境后，在回到“GT Designer2”文件夹下，运行“GTD2-C.exe”，等弹出欢迎画面后，选择“GT Designer2安装”，按照提示将软件安装完毕，先安装再运行2．编程软件的使用简介本实训设备配置的是“GT Designer2”，利用它可以随心所欲地编制触摸屏的控制画面。

参考画面的实例是用“GT Designer2”编制。

先从产品配送的光盘里找到“人机界面”的内容，然后安装“GT Designer2”软件。

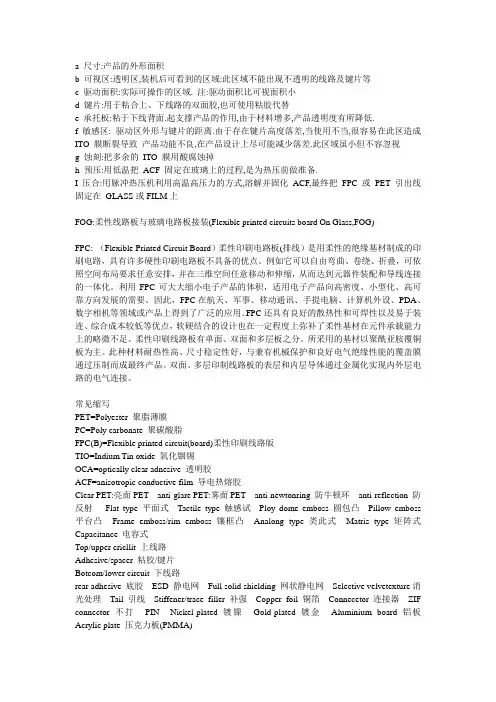

a 尺寸:产品的外形面积b 可视区:透明区,装机后可看到的区域:此区域不能出现不透明的线路及键片等c 驱动面积:实际可操作的区域. 注:驱动面积比可视面积小d 键片:用于粘合上、下线路的双面胶,也可使用粘胶代替e 承托板:粘于下线背面.起支撑产品的作用,由于材料增多,产品透明度有所降低.f 敏感区: 驱动区外形与键片的距离.由于存在键片高度落差,当使用不当,很容易在此区造成ITO 膜断裂导致产品功能不良,在产品设计上尽可能减少落差.此区域虽小但不容忽视g 蚀刻:把多余的ITO 膜用酸腐蚀掉h 预压:用低温把ACF 固定在玻璃上的过程,是为热压前做准备.I 压合:用脉冲热压机利用高温高压力的方式,溶解并固化ACF,最终把FPC 或PET 引出线固定在GLASS或FILM上FOG:柔性线路板与玻璃电路板接装(Flexible printed circuits board On Glass,FOG)FPC: （Flexible Printed Circuit Board）柔性印刷电路板(排线）是用柔性的绝缘基材制成的印刷电路，具有许多硬性印刷电路板不具备的优点。

例如它可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。

利用FPC可大大缩小电子产品的体积，适用电子产品向高密度、小型化、高可靠方向发展的需要。

因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用。

FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

柔性印刷线路板有单面、双面和多层板之分。

所采用的基材以聚酰亚胺覆铜板为主。

此种材料耐热性高、尺寸稳定性好，与兼有机械保护和良好电气绝缘性能的覆盖膜通过压制而成最终产品。

双面、多层印制线路板的表层和内层导体通过金属化实现内外层电路的电气连接。

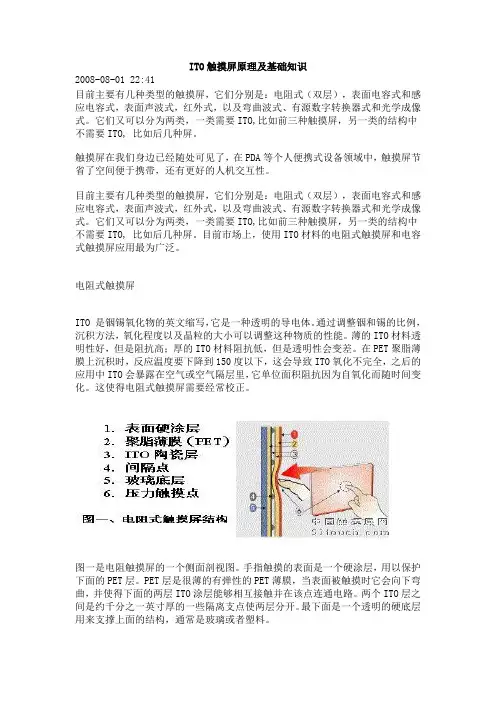

ITO触摸屏原理及基础知识2008-08-01 22:41目前主要有几种类型的触摸屏，它们分别是：电阻式（双层），表面电容式和感应电容式，表面声波式，红外式，以及弯曲波式、有源数字转换器式和光学成像式。

它们又可以分为两类，一类需要ITO,比如前三种触摸屏，另一类的结构中不需要ITO, 比如后几种屏。

触摸屏在我们身边已经随处可见了，在PDA等个人便携式设备领域中，触摸屏节省了空间便于携带，还有更好的人机交互性。

目前主要有几种类型的触摸屏，它们分别是：电阻式（双层），表面电容式和感应电容式，表面声波式，红外式，以及弯曲波式、有源数字转换器式和光学成像式。

它们又可以分为两类，一类需要ITO,比如前三种触摸屏，另一类的结构中不需要ITO, 比如后几种屏。

目前市场上，使用ITO材料的电阻式触摸屏和电容式触摸屏应用最为广泛。

电阻式触摸屏ITO 是铟锡氧化物的英文缩写，它是一种透明的导电体。

通过调整铟和锡的比例，沉积方法，氧化程度以及晶粒的大小可以调整这种物质的性能。

薄的ITO材料透明性好，但是阻抗高；厚的ITO材料阻抗低，但是透明性会变差。

在PET聚脂薄膜上沉积时，反应温度要下降到150度以下，这会导致ITO氧化不完全，之后的应用中ITO会暴露在空气或空气隔层里，它单位面积阻抗因为自氧化而随时间变化。

这使得电阻式触摸屏需要经常校正。

图一是电阻触摸屏的一个侧面剖视图。

手指触摸的表面是一个硬涂层，用以保护下面的PET层。

PET层是很薄的有弹性的PET薄膜，当表面被触摸时它会向下弯曲，并使得下面的两层ITO涂层能够相互接触并在该点连通电路。

两个ITO层之间是约千分之一英寸厚的一些隔离支点使两层分开。

最下面是一个透明的硬底层用来支撑上面的结构，通常是玻璃或者塑料。

电阻触摸屏的多层结构会导致很大的光损失，对于手持设备通常需要加大背光源来弥补透光性不好的问题，但这样也会增加电池的消耗。

电阻式触摸屏的优点是它的屏和控制系统都比较便宜，反应灵敏度也很好。

触摸屏培训资料（一）引言概述触摸屏技术是一种现代化的交互方式，已经广泛应用于各种设备和系统中。

为了充分发挥触摸屏的功能，需要专门的培训资料来指导用户正确地使用和操作触摸屏。

本文档将介绍和解释触摸屏的基本知识和技巧，帮助读者快速上手并提高使用效果。

正文内容1. 触摸屏的基本原理1.1 电容触摸屏原理1.2 电阻触摸屏原理1.3 表面声波触摸屏原理1.4 其他类型触摸屏的原理介绍1.5 触摸屏的优缺点分析2. 触摸屏的常见手势操作2.1 单指触摸操作2.2 双指触摸操作2.3 多指触摸操作2.4 旋转、缩放和拖拽手势操作2.5 其他常见的触摸屏手势操作3. 触摸屏的使用技巧和注意事项3.1 触摸屏的保养与清洁3.2 如何准确地点击、滑动和拖拽3.3 触摸屏的快捷操作技巧3.4 避免误操作和屏幕反应延迟的解决方法3.5 触摸屏在特殊环境下的适应性和限制4. 触摸屏的适用场景与应用案例4.1 商业展示与交互应用4.2 智能手机和平板电脑的触摸屏应用4.3 医疗设备和工业控制系统的触摸屏应用4.4 汽车导航和娱乐系统的触摸屏应用4.5 其他领域触摸屏应用的创新案例介绍5. 触摸屏常见问题解答和故障排除5.1 如何识别触摸屏故障类型5.2 常见的触摸屏问题及解决办法5.3 如何避免触摸屏问题出现的常见误区5.4 有关触摸屏维修和更换的注意事项5.5 触摸屏故障排除的高级技巧和维修方法总结通过本文档的学习，读者将掌握触摸屏的基本原理、常见手势操作、使用技巧和注意事项。

同时，了解触摸屏的适用场景和应用案例，并能够解决触摸屏常见问题和故障排除。

希望读者能够通过本文档快速上手并提高触摸屏的使用效果。

触摸屏技术触摸屏知识入门-特点-分类篇:触摸屏技术和原理等基本知识讲解。

以下内容由买购网整理，提供给您参考。

触摸屏技术触摸屏技术给消费电子领域带来的巨大的变化，设备的界面变得更加友好而易用，只需要手指轻轻的接触和触摸，就能将您的物理的碰触转变为数字代码。

AT&T过去的广告语是，所有你需要做的就是拿起电话“伸出手臂，触摸世界”。

即使是对工程师来讲，如此简单的模拟通话也因此马上变得去繁变简。

但是，有时电话交流还是不够，在这种情况下，一图胜千言，所以有了界面友好的触摸屏。

想象一下用手在屏幕上模拟并实时的完成了你最新的电路设计，随后你马上可以把图片以电子方式发给感兴趣的同事。

虽然触摸屏接口可能是数字的，但是人机接口是纯模拟的。

有了触摸屏，你可以把物理的碰触转变为数字代码。

消费类产品设计工程师可以从很多种技术中选取不同的触摸屏技术。

最常用的屏技术包括：阻性、容性、SAW 或者红外。

市面上最流行的触摸屏是阻性的，因为它从本质上讲价优且稳定。

阻性触摸屏有四、五、七或八线等类型，最常用的是四线。

四线阻性触摸屏面板是矩形的，顶层很柔韧；涂覆一层透明传导的ITO（氧化铟锡）材料；空气层和隔离空间；又一层透明的ITO；一个固定层。

柔韧的面板顶层在有触压时会导致两个传导层接触。

除非有压力，否则几乎不可见的隔离层会让两个ITO 层分开。

当用笔尖或者手指触碰柔韧的顶层，压力导致两个ITO层接触。

此时，该层银墨传导棒会把来自该层反向端的电压进行传递，在另一个ITO层，你可以通过高阻SAR结构ADC来探察触碰点位置。

这个ADC会把来在上层的碰触产生的电压转换为数字量。

例如，当x+到x-间有2.5v电压，笔尖的触碰位置大概在x轴的三分之一处，在y+和y-端的电压大概就是0. 833v。

因为面板的阻性分压关系，这个电压与x+和x-间施加的电压成比例。

当在y层的传导棒上施加电压，你就可以感知y方向的位置，然后通过ADC在x+和x-轴上探察笔尖的y方向位置。

触摸屏技术参数内容介绍首先，触摸方式是指触摸屏的感应方式，主要分为电阻式触摸屏、电容式触摸屏和电磁式触摸屏三种。

电阻式触摸屏是最常见的触摸屏技术，它通过两层导电板之间产生的电流变化来实现触摸功能。

这种触摸屏对触摸物体要求较高，可以使用手指、笔等物体进行触摸操作，支持多点触控。

电容式触摸屏是近年来最流行的触摸屏技术，它通过玻璃表面涂布的一层透明导电膜和玻璃下方的传感电极层来感应触摸。

电容式触摸屏对触摸物体的要求较低，可以使用手指或者带有电容物质的触控笔等物体进行触摸操作，支持多点触控。

电磁式触摸屏是一种使用电磁感应原理的触摸屏技术。

它需要底部的触摸板上放置一个带有电磁感应器的触摸笔，通过感应触摸笔的位置来实现触摸操作。

这种触摸屏对触摸物体的要求较高，只能使用带有电磁感应器的触控笔进行触摸操作。

其次，触摸精度是指触摸屏能够准确感应到触摸位置的能力。

触摸精度一般以像素为单位来表示，通常有1/2、1/4、1/8等不同的等级。

触摸屏的触摸精度越高，用户触摸的位置就越准确。

触摸分辨率是指触摸屏能够感应到的触摸点密度，即屏幕上的每个单元区域内可以感应到的触摸点的数量。

触摸分辨率决定了触摸屏的绘制能力以及对多点触控的支持能力。

触摸个数是指触摸屏可以同时感应到的触摸点的数量。

触摸屏支持的触摸个数能够影响到用户的操作体验，如同时进行多点触控操作时会得到更流畅的操作效果。

触摸屏材质是指触摸屏所使用的材料。

常见的触摸屏材质有玻璃、塑料等。

玻璃材质的触摸屏具有较高的硬度和耐磨性，可以实现较高的触控精度和清晰度，适合在高端设备中使用。

塑料材质的触摸屏相对较为柔软轻薄，适合在便携设备和大尺寸屏幕中使用。

总结起来，触摸屏技术参数包括触摸方式、触摸精度、触摸分辨率、触摸个数以及触摸屏材质等。

不同的触摸屏技术参数会影响触摸屏的使用体验和适用场景。

用户在选择触摸屏设备时可根据实际需求和预算进行选择。

ITO触摸屏原理及基础知识2008-08-01 22:41目前主要有几种类型的触摸屏，它们分别是：电阻式（双层），表面电容式和感应电容式，表面声波式，红外式，以及弯曲波式、有源数字转换器式和光学成像式。

它们又可以分为两类，一类需要ITO,比如前三种触摸屏，另一类的结构中不需要ITO, 比如后几种屏。

触摸屏在我们身边已经随处可见了，在PDA等个人便携式设备领域中，触摸屏节省了空间便于携带，还有更好的人机交互性。

目前主要有几种类型的触摸屏，它们分别是：电阻式（双层），表面电容式和感应电容式，表面声波式，红外式，以及弯曲波式、有源数字转换器式和光学成像式。

它们又可以分为两类，一类需要ITO,比如前三种触摸屏，另一类的结构中不需要ITO, 比如后几种屏。

目前市场上，使用ITO材料的电阻式触摸屏和电容式触摸屏应用最为广泛。

电阻式触摸屏ITO 是铟锡氧化物的英文缩写，它是一种透明的导电体。

通过调整铟和锡的比例，沉积方法，氧化程度以及晶粒的大小可以调整这种物质的性能。

薄的ITO材料透明性好，但是阻抗高；厚的ITO材料阻抗低，但是透明性会变差。

在PET聚脂薄膜上沉积时，反应温度要下降到150度以下，这会导致ITO氧化不完全，之后的应用中ITO会暴露在空气或空气隔层里，它单位面积阻抗因为自氧化而随时间变化。

这使得电阻式触摸屏需要经常校正。

图一是电阻触摸屏的一个侧面剖视图。

手指触摸的表面是一个硬涂层，用以保护下面的PET层。

PET层是很薄的有弹性的PET薄膜，当表面被触摸时它会向下弯曲，并使得下面的两层ITO涂层能够相互接触并在该点连通电路。

两个ITO层之间是约千分之一英寸厚的一些隔离支点使两层分开。

最下面是一个透明的硬底层用来支撑上面的结构，通常是玻璃或者塑料。

电阻触摸屏的多层结构会导致很大的光损失，对于手持设备通常需要加大背光源来弥补透光性不好的问题，但这样也会增加电池的消耗。

电阻式触摸屏的优点是它的屏和控制系统都比较便宜，反应灵敏度也很好。
