威纶触摸屏MT6100i使用

关于威纶屏与欧姆龙PLC 的485通信试验一．试验目的：了解威纶通触摸屏与OMRON的CP1H系列PLC的485通信试验其中触摸屏做主站，两个PLC做从站。

二．材料：1.威纶通触摸屏型号MT6100I （软件EB8000）2.OMRON的PLC型号：CP1H-XA40DT-D 2个（软件CX-Programmer）3.PLC附件CP1W-CIF11 2个。

4.开关电源直流24V开关电源一个5.电线若干。

三．接线按求接好电线，触摸屏电源为24VDC；PLC电源为24VDC；通讯线在屏的COM1通信口（D型9針）需要注意的是MT61OOI屏有两个COM1通信口（一个为RS485 2/4W母头,一个为rs232公头）我们选择前者。

打开EB8000软件查看帮助中通信线的制作。

2号脚和1号脚分别为RX+和RX-，RX+连接到2个CP1W-CIF11通信口的SDB+或RDB+；RX-连接CP1W-CIF11通信口的SDB-或RDB-。

四.CP1W-CIF11的设置:把CP1W-CIF11上的拨码开关的1、2、3、5、6号脚打到ON的位置。

五．PLC设置：其中模式应选择Host link, 波特率，通信位数，停止位，校验方式等应与触摸屏设置一致。

单元号即为站号。

两个PLC设置不能一样。

我这里一个为1，一个为2。

（因为PLC有两个通信端口，所以设置时应视选择的端口来设置串口1还是串口2）。

六．PLC程序，因为是试验，所以写了一个简单的启动与停止程序。

程序写好后下载到PLC中在下载时一定要记得把设置也下载到PLC中，完成后把PLC断电重启，七．触摸屏程序:打开编程软件EB8000,新建一个文件,在系统参数设置中新增一个设备（多个PLC在同一485网络下不要多次新增设备，否则会报COM1端口已被占用。

）,在PLC类型中选择OMRON CJ/CS/CP ;接口类型中选择RS485 2W;COM设置见下图,设置完成后点确定.然后在屏幕创建四个位元件.请注意,在地址栏中一个为W1#0.00,一个为W2#0.00分别对应站号为1的PLC的W0.00位和站号为2的PLC的W0.00位依次建立四个按键分别为第一个PLC启动,第一个PLC停止,第二个PLC启动,第二个PLC停止,完成后保存再编译,然后下载到触摸中.八.实验:有触摸屏上按下第一个PLC启动,电脑监控第一个PLC程序发现W1.00有输出,按下第一个PLC停止,W1.00停止输出.然后监控第二个PLC程序,程序运行正确.至此,实验完成了一个触摸屏与两个PLC之间的485通讯完全正确.可以正常使用.。

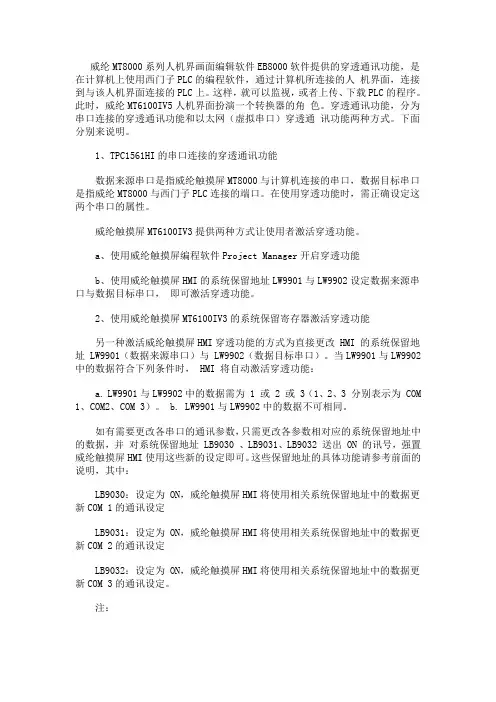

威纶MT8000系列人机界画面编辑软件EB8000软件提供的穿透通讯功能，是在计算机上使用西门子PLC的编程软件，通过计算机所连接的人机界面，连接到与该人机界面连接的PLC上。

这样，就可以监视，或者上传、下载PLC的程序。

此时，威纶MT6100IV5人机界面扮演一个转换器的角色。

穿透通讯功能，分为串口连接的穿透通讯功能和以太网（虚拟串口）穿透通讯功能两种方式。

下面分别来说明。

1、TPC1561HI的串口连接的穿透通讯功能数据来源串口是指威纶触摸屏MT8000与计算机连接的串口，数据目标串口是指威纶MT8000与西门子PLC连接的端口。

在使用穿透功能时，需正确设定这两个串口的属性。

威纶触摸屏MT6100IV3提供两种方式让使用者激活穿透功能。

a、使用威纶触摸屏编程软件Project Manager开启穿透功能b、使用威纶触摸屏HMI的系统保留地址LW9901与LW9902设定数据来源串口与数据目标串口，即可激活穿透功能。

2、使用威纶触摸屏MT6100IV3的系统保留寄存器激活穿透功能另一种激活威纶触摸屏HMI穿透功能的方式为直接更改 HMI 的系统保留地址 LW9901（数据来源串口）与 LW9902（数据目标串口）。

当LW9901与LW9902中的数据符合下列条件时， HMI 将自动激活穿透功能：a. LW9901与LW9902中的数据需为 1 或 2 或 3（1、2、3 分别表示为 COM1、COM2、COM 3）。

b. LW9901与LW9902中的数据不可相同。

如有需要更改各串口的通讯参数，只需更改各参数相对应的系统保留地址中的数据，并对系统保留地址 LB9030 、LB9031、LB9032 送出 ON 的讯号，强置威纶触摸屏HMI使用这些新的设定即可。

这些保留地址的具体功能请参考前面的说明，其中：LB9030：设定为 ON，威纶触摸屏HMI将使用相关系统保留地址中的数据更新COM 1的通讯设定LB9031：设定为 ON，威纶触摸屏HMI将使用相关系统保留地址中的数据更新COM 2的通讯设定LB9032：设定为 ON，威纶触摸屏HMI将使用相关系统保留地址中的数据更新COM 3的通讯设定。

关于威纶屏与欧姆龙PLC 的485通信试验一．试验目的：了解威纶通触摸屏与OMRON的CP1H系列PLC的485通信试验其中触摸屏做主站，两个PLC做从站。

二．材料：1.威纶通触摸屏型号MT6100I （软件EB8000）2.OMRON的PLC型号：CP1H-XA40DT-D 2个（软件CX-Programmer）3.PLC附件CP1W-CIF11 2个。

4.开关电源直流24V开关电源一个5.电线若干。

三．接线按求接好电线，触摸屏电源为24VDC；PLC电源为24VDC；通讯线在屏的COM1通信口（D型9針）需要注意的是MT61OOI屏有两个COM1通信口（一个为RS485 2/4W母头,一个为rs232公头）我们选择前者。

打开EB8000软件查看帮助中通信线的制作。

2号脚和1号脚分别为RX+和RX-，RX+连接到2个CP1W-CIF11通信口的SDB+或RDB+；RX-连接CP1W-CIF11通信口的SDB-或RDB-。

四.CP1W-CIF11的设置:把CP1W-CIF11上的拨码开关的1、2、3、5、6号脚打到ON的位置。

五．PLC设置：其中模式应选择Host link, 波特率，通信位数，停止位，校验方式等应与触摸屏设置一致。

单元号即为站号。

两个PLC设置不能一样。

我这里一个为1，一个为2。

（因为PLC有两个通信端口，所以设置时应视选择的端口来设置串口1还是串口2）。

六．PLC程序，因为是试验，所以写了一个简单的启动与停止程序。

程序写好后下载到PLC中在下载时一定要记得把设置也下载到PLC中，完成后把PLC断电重启，七．触摸屏程序:打开编程软件EB8000,新建一个文件,在系统参数设置中新增一个设备（多个PLC在同一485网络下不要多次新增设备，否则会报COM1端口已被占用。

）,在PLC类型中选择OMRON CJ/CS/CP ;接口类型中选择RS485 2W;COM设置见下图,设置完成后点确定.然后在屏幕创建四个位元件.请注意,在地址栏中一个为W1#0.00,一个为W2#0.00分别对应站号为1的PLC的W0.00位和站号为2的PLC的W0.00位依次建立四个按键分别为第一个PLC启动,第一个PLC停止,第二个PLC启动,第二个PLC停止,完成后保存再编译,然后下载到触摸中.八.实验:有触摸屏上按下第一个PLC启动,电脑监控第一个PLC程序发现W1.00有输出,按下第一个PLC停止,W1.00停止输出.然后监控第二个PLC程序,程序运行正确.至此,实验完成了一个触摸屏与两个PLC之间的485通讯完全正确.可以正常使用.。

四辊卷板机电气控制系统说明书本电气控制系统由日本OMRON公司生产的CJM1 PLC与台湾威纶科技公司生产的MT6100i彩色触摸式显示器组成，通过RS232通讯连接。

该控制系统具有体积小，功能强，维修方便等特点，具备触摸开关、数据显示、数据编辑、报警等功能。

通过触摸键来控制屏幕之间的切换，可完成调试模式、手动模式和程控模式下的各个功能部件的操作。

具体操作方法如下：控制系统上电后，PLC与MT6100i通讯完成后,首先显示开始屏幕。

延时5秒后自动进入手动模式，在手动模式和程控制模式之间可相互切换。

机床在无零位时进入调试模式进行调试，一经调好就不再需要进入调试模式，调试模式必须在自动进入手动模式之前在开始屏幕进行选择。

MT6100i触摸屏与操作面板配合，方可实现各个功能部件的操作。

各操作按钮功能如下：SB0 急停SB1 油泵起动SB2 上升SB3 下降SA1 升降点动/联动选择SB4 升降停止SB5 正向卷板SB6 反向卷板SB7 卷板停止SA2 卷板点动/联动选择操作油泵起动按钮SB1，油泵电机运行正常后，方可进行下一步的操作。

1. 调试模式系统上电进入开始屏幕（图1）后，顺序按“长”和“司”，系统进入调试模式（图2）。

该模式是为系统调试时专门设置的，不具备保护和互锁功能,所以待系统调试正常后不允许使用该模式。

该模式除具备手动模式的基本功能外，还具有调平前、后、下辊光电编码器和设定前、后、下辊基准零位等功能。

图21.1调平光编功能调试机床时,油缸在最底位置时,按下调平按钮，方可操作同升同降按钮。

否则，操作同升同降按钮有可能损坏机器。

1.1.1“前未调平”触摸键按“前未调平”触摸键，弹出调平光编对话框（图3）。

选择“是”，关闭对话框，显示“前已调平”(图4)；选择“否”不进行屏蔽操作，并关闭对话框。

图3图4同理，操作“后未屏蔽”、“下未屏蔽”触摸键。

1.2基准位设定功能当机床在调试时，辊子上升到最顶端，经检测找平基准后，此时可以使用基准位设定功能来确认辊子基准位，辊子两端数显均为最大值。

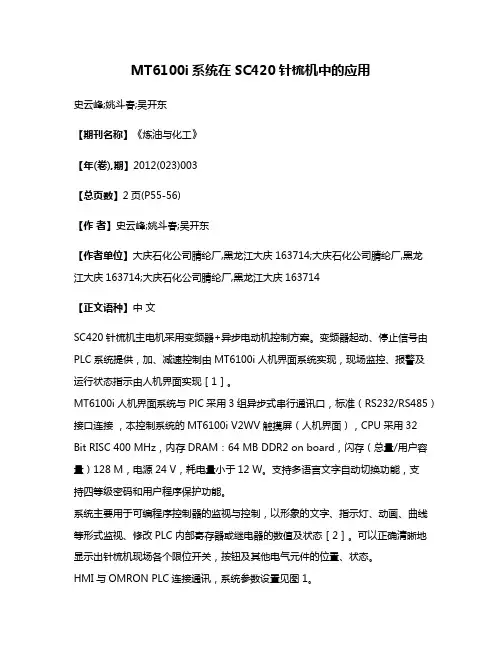

MT6100i系统在SC420针梳机中的应用史云峰;姚斗春;吴开东【期刊名称】《炼油与化工》【年(卷),期】2012(023)003【总页数】2页(P55-56)【作者】史云峰;姚斗春;吴开东【作者单位】大庆石化公司腈纶厂,黑龙江大庆163714;大庆石化公司腈纶厂,黑龙江大庆163714;大庆石化公司腈纶厂,黑龙江大庆163714【正文语种】中文SC420针梳机主电机采用变频器+异步电动机控制方案。

变频器起动、停止信号由PLC系统提供，加、减速控制由MT6100i人机界面系统实现，现场监控、报警及运行状态指示由人机界面实现［1］。

MT6100i人机界面系统与PlC采用3组异步式串行通讯口，标准（RS232/RS485）接口连接，本控制系统的MT6100i V2WV触摸屏（人机界面），CPU采用32 Bit RISC 400 MHz，内存DRAM：64 MB DDR2 on board，闪存（总量/用户容量）128 M，电源24 V，耗电量小于12 W。

支持多语言文字自动切换功能，支持四等级密码和用户程序保护功能。

系统主要用于可编程序控制器的监视与控制，以形象的文字、指示灯、动画、曲线等形式监视、修改PLC内部寄存器或继电器的数值及状态［2］。

可以正确清晰地显示出针梳机现场各个限位开关，按钮及其他电气元件的位置、状态。

HMI与OMRON PLC连接通讯，系统参数设置见图1。

通过威伦通EB8000软件中的各个不同的图形元件和PLC设置的I/0地址进行图形编译［3］。

显示急停开关SP1的状态，可以利用位状态指示灯元件，读取的PLC地址IR20201。

，见图2。

根据系统的特点及实际使用情况，界面设计由主控画面，监控画面，操作画面，设定画面，以及故障说明等［4］。

（1）主控画面。

从主控画面可选择进入各控制及运行画面等，见图3。

（2）工控监控在工控监控画面，可随时监测限位及开关的状态，变频器主机的运行速度值等，见图4。

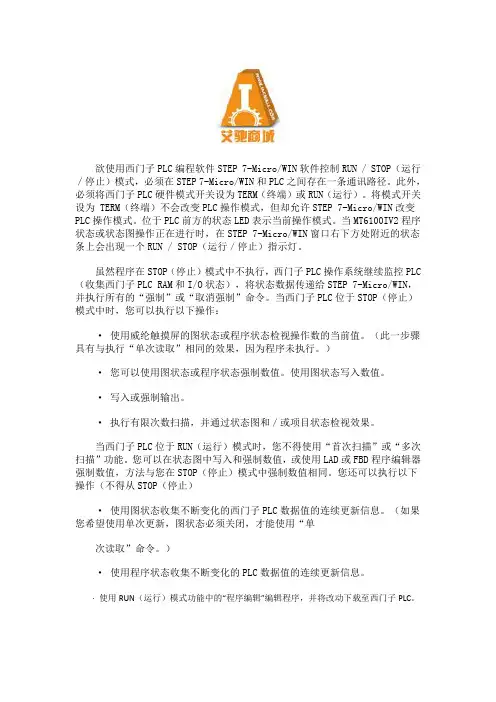

欲使用西门子PLC编程软件STEP 7-Micro/WIN软件控制RUN / STOP（运行／停止）模式，必须在STEP 7-Micro/WIN和PLC之间存在一条通讯路径。

此外，必须将西门子PLC硬件模式开关设为TERM（终端）或RUN（运行）。

将模式开关设为 TERM（终端）不会改变PLC操作模式，但却允许STEP 7-Micro/WIN改变PLC操作模式。

位于PLC前方的状态LED表示当前操作模式。

当MT6100IV2程序状态或状态图操作正在进行时，在STEP 7-Micro/WIN窗口右下方处附近的状态条上会出现一个RUN / STOP（运行／停止）指示灯。

虽然程序在STOP（停止）模式中不执行，西门子PLC操作系统继续监控PLC （收集西门子PLC RAM和I/O状态），将状态数据传递给STEP 7-Micro/WIN，并执行所有的“强制”或“取消强制”命令。

当西门子PLC位于STOP（停止）模式中时，您可以执行以下操作：·使用威纶触摸屏的图状态或程序状态检视操作数的当前值。

（此一步骤具有与执行“单次读取”相同的效果，因为程序未执行。

）·您可以使用图状态或程序状态强制数值。

使用图状态写入数值。

·写入或强制输出。

·执行有限次数扫描，并通过状态图和／或项目状态检视效果。

当西门子PLC位于RUN（运行）模式时，您不得使用“首次扫描”或“多次扫描”功能。

您可以在状态图中写入和强制数值，或使用LAD或FBD程序编辑器强制数值，方法与您在STOP（停止）模式中强制数值相同。

您还可以执行以下操作（不得从STOP（停止）·使用图状态收集不断变化的西门子PLC数据值的连续更新信息。

（如果您希望使用单次更新，图状态必须关闭，才能使用“单次读取”命令。

）·使用程序状态收集不断变化的PLC数据值的连续更新信息。

·使用RUN（运行）模式功能中的“程序编辑”编辑程序，并将改动下载至西门子PLC。

NematronPV6100i/8000i系列一．Nematron 6100i/8000i系列触摸屏通信接口触摸屏有两个COM（1个RS-485/232 ，1个RS-232），只需要其中一个与控制器通信即可。

1.串口通信接口触摸屏串口与BB控制器的通信设置：串口通信定义表1 COM1 [RS-232] and COM2 [RS-232]引脚定义表2 COM1 [RS-485],COM3[RS-485]and COM3 [RS-232]引脚定义2. USB接口USB主机接口可以接入USB鼠标和USB键盘。

USB客户接口可以下载程序。

二．触摸屏的组态软件ViewBuilder8000安装ViewBiulder8000组态软件，运行程序。

点击File→New,弹出对话框,选择需要的触摸屏型号，点击OK。

弹出系统设置system parameter settings对话框，点击New，，新建PLC设备。

PLC 类型选择MOSBUS RTU，PLC I/F选择合适的通信方式，点击Settings进行通信参数的设定，如下图。

按照系统流程布局，创建人机主界面。

按照需要的功能和逻辑，创建完所有的人机画面，并进行需要的组态和功能配置。

点击Option→Function Properties，设置如下，则在程序进行下载时，ViewBiulder8000自动保存并编译文件。

程序设置完后，必须编译并且编译无错误才进行下载。

注意：触摸屏USB接口连接上后，如果触摸屏内部没有安装驱动的话，会弹出窗口，安装驱动。

安装时，手动选择路径，选择安装文件路径下的usbdriver文件夹，确定安装。

触摸屏数据显示单元的设置：PLC名称，数据地址，以及数据类型。

该单元主要是用于显示从现场仪表采集来的模拟量读数，如温度变送器，压力变送器等。

通过设定与RTU通信的数据地址Address来读取数值。

在Numeric Format选项卡下，data format选择数据类型，勾选mask时，数据将以星号显示，多用于密码的输入等。

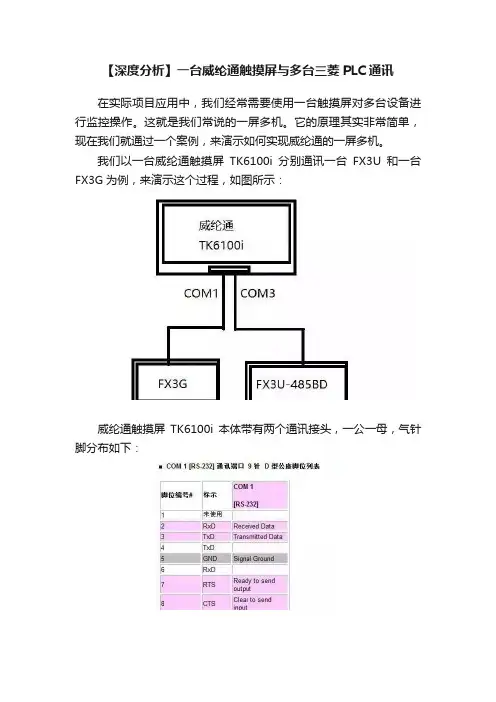

【深度分析】一台威纶通触摸屏与多台三菱PLC通讯在实际项目应用中，我们经常需要使用一台触摸屏对多台设备进行监控操作。

这就是我们常说的一屏多机。

它的原理其实非常简单，现在我们就通过一个案例，来演示如何实现威纶通的一屏多机。

我们以一台威纶通触摸屏TK6100i分别通讯一台FX3U和一台FX3G为例，来演示这个过程，如图所示：威纶通触摸屏TK6100i本体带有两个通讯接头，一公一母，气针脚分布如下：由上图可以看出，其公头只有232接口，而三菱串口方式为422，要选择485 4W方式，所以只能使用母头。

母头COM1通讯端口支持485通讯方式两线制和四线制，即2W和4W，还有COM3的两线制。

3U的PLC，采用485BD作为连接对象，,通讯方式可选择两线制或4线制，3G的PLC为编程口通讯，只能选择4线制，本屏的母接头只有一个4线制通讯方式，故3G的PLC选择为COM1通讯端口4线制，3U的PLC为COM3通讯端口2线制。

触摸屏设置：新建文件，选择好触摸屏型号，添加1号PLC，FX3G。

PLC设置如下：点击确定后再点击新增，此时选择FX2332/485BD，设置如下：设置完成后的设备如下：PLC方面的设置：3G的PLC，由于是编程口，不用设置3U的PLC，采用485BD，故需要对通讯参数进行设置打开三菱编程软件，新建3U PLC文件，打开参数设置，设置如下：分别编写PLC的程序，我们用一个按钮点亮一个指示灯。

FX3G:FX3U:触摸屏画面制作控制3U PLC新建按钮和指示灯控制3G PLC新建按钮和指示灯效果如下：到这里为止，触摸屏和PLC的设置及程序就全部完成了。

GZDW程控直流屏利用说明书1．简介GZDW系列程控直流电源屏是采纳了现今直流领域最先进的高频开关电源与PLC、液晶显示屏操纵相组合的方式，结合本公司连年研制的一套系统软件而组成的新一代无人职守直流电源产品。

它的各部份元件都选用了目前国内外最适合、高靠得住的器件。

同传统直流屏相较，它的显示操作单元选用了液晶显示屏，采纳人机对话方式直观操作；它的监控单元选用了高速、高性能的PLC，采纳对直流屏各组成单元实时扫描实现全面监测和闭环操纵；它功率输出单元采纳高频开关技术和冗余配置，输出电压电流都具有很高的精度和很低的纹波系数；它的电池选用了高性能免保护系列电池。

GZDW程控直流电源屏设计参照了电力部《DL/T45P-2000》技术标准，能靠得住知足输配电系统正常或非正常状态下的直流操纵电源和高低电压开关分合闸的供电需求，并能直接实现“四遥”。

它普遍适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。

本产品自动化程度高，作为常规操作它对值班人员的专业知识要求并非高，利用本直流屏时，可详细遵循本利用手册标准操作。

2．利用环境海拨高度不超过于2000米。

环境温度-10～＋50℃。

日平均相对湿度不大于95％，月平均相对湿度不大于90％。

无强烈振动和冲击，无强烈电磁场干扰。

周围无严峻尘土、爆炸危险介质、侵蚀金属和破坏绝缘的有害气体、导电微粒和严峻的霉菌。

垂直倾斜度不大于5度。

3．技术指标三相交流输入电压380V（+10%，-10%），频率50 HZ±。

操纵母线直流输出电压：220V。

操纵母线直流输出电流额定值：3.2A。

免保护全密封铅酸蓄电池的电池容量额定值：32AH。

直流屏在秒内瞬时输出电流值：64A。

操纵母线电压稳固度≤±%。

操纵母线电压纹波系数≤±%。

恒流精度≤±%。

合闸母线电压≤+15%，-10%。

最大限流输出电流(A)：1.2I N。

效率≥90%。

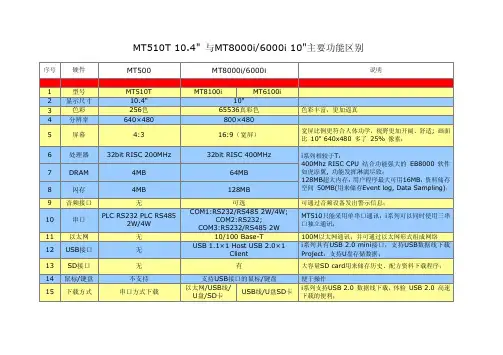

威纶通触摸屏：威纶通触摸屏是威纶通开发的电阻屏。

产品简介：威纶通系列全部型号触摸面板全线内置电源隔离保护器，支持MPI 187.5K连接，不用额外花费购买转换器；常规产品分辨率均为800×480以上，均采用EB8000同一套软件，具有强大的兼容能力，能适用于市面上95%常见的PLC、变频器、工控机等自动化设备。

威纶通所有型号均支持软件免费下载，且威纶通提供的软件全部都有正版授权，不用担心版权以及更新问题。

威纶通所有触摸屏均为电阻屏，因此在使用的时候需要用比较坚硬的物体来触摸操控。

公司简介：威纶通成立于1995年，它一个集生产、研发、销售触摸屏于一体的专业级品牌，1997年威纶通首度进入中国大陆，15年来，威纶通扎根于工业触摸屏，深耕细作，已经成为世界专业触摸屏的著名品牌，与同行业相比，已经连续5年销量第一。

产品系列：威纶通产品分i、X、MT和WT四个系列。

威纶通人机界面型号：TK6070iH,TK6102iV3,MT6100iV3,WT3010,MT506MV,MT6056i, MT6070iH,MT6100i,MT8070iH,MT8100i,MT8104iH,MT8104x, MT8121x,MT8150x。

威纶触摸屏：威纶是威纶通的简称。

威纶通科技有限公司（WEINVIEW CO.,LTD）是集研发、生产、制造、销售于一体的金牌人机界面供应商，基于先进的人机沟通技巧和品牌化发展理念，在生产自动化、过程自动化领域提供多种选择的优质人机界面产品、解决方案及服务。

WEINVIEW品牌专注于中国HMI市场，已广泛应用于机械、纺织、电气、包装、化工等行业公司发展：威纶通始终用最严格的标准鞭策自身发展：视品质为生命，采用世界先进的仪器设备，运用标准化作业程序执行管制；与国际标准同步，2004年通过国际知名认证公司SGS的9001-2000验证，2005年获得CE、UL、RoHS认证；做真正地球公民，在行业内率先采用符合先进环保标准的无铅零件和制造工艺，用实际行动为企业道德印上金牌品质保证，一路保持行业领先优势。

基于触摸屏MT6100iv3的矿用提升机电控系统电机电流监控设计【摘要】电机是矿用提升机系统的心脏，电机的稳定工作直接影响到整个系统，在与湘潭晟兴科技合作的矿用提升机电控系统监控中，采用威纶通的MT6100iv3触摸屏与系统的西门子S7-300通讯，及时获取系统电机电流数值，并对电机电流进行趋势图显示、动态检视、数据保存、历史数据查询、异常数据报警等功能监控，设计的监控功能完备、界面美观、操作方便、系统反应迅速，等到了用户的好评。

【关键词】矿用提升机；电机电流；触摸屏矿用提升机主要由电动机、减速器、卷筒（或摩擦轮）、制动系统、深度指示系统、测速限速系统和操纵系统等组成，目前矿井提升机采用的有交流绕线型感应电动机和直流电动机两种。

中、小型提升机，以前者为主，这是因为它具有设备简单、基建投资少、操作维护容易等优点，选用JR1410-8型电动机，W=280KW；U=6000V；η=0.915。

一旦提升机失去控制，就会发生超速、过卷事故，轻者影响正常生产，严重的造成重大人员伤亡事故。

由此可见，解决提升机电机监控问题，是防止提升机严重事故的关键。

1、电机电流实时监控设计在系统主监控画面中实时显示主电机电流趋势图，刷新频率为1Hz，采样的电机电流数据由S7-300通过MPI总线传送给HMI，具体是通过PLC的DB33中的起始地址为100，数据格式为32-bit-Float。

可通过HMI电流显示图中的暂停键暂停刷新，暂停后暂停键转变为启动键，按启动键开始数据刷新，可点击屏幕进行相应采样点的检视，具体检视的电机电流值在左下角数据框中显示。

按清除键，趋势图中的电机电流采样数值清除，重新进行采样显示。

2、电机电流数据保存及历史数据查询在矿用提升机系统中，电机电流以及绞车速度等关键数据的记录相当重要，通过分析提升机工作的数据，可得知系统的工作状态，特别是在系统发生故障时，可通过分析历史运行数据寻找发生故障的原因，便于系统的维护改造。

方案设计：1、某客户的项目中要使用5台MT6100i的触摸屏，其中3台触摸屏要分别与PLC单独通讯，同时需要使用另外2台设备作为监控这3台触摸屏的数据内容。

客户的具体网络结构如下图所示：解决方案：鉴于客户使用的是MT6100i型号的触摸屏不能走以太网通讯只能走RS485总线通讯。

根据客户的要求为客户制定的方案是：在1,2，3号触摸屏中分别添加对应PLC的驱动同时添加Modbus Server驱动以便供4,5号触摸屏读取其内容，同时需要在4,5号触摸屏上添加Modbus RTU驱动用来读取1,2,3号触摸屏中的内容。

由于客户的上述的RS485网络总线中出现了多主机的现象，所以建议客户将1号触摸屏使用不同的RS485串口组网，这样就避免了上述问题。

修改后的网络如下所示：2、触摸屏与西门子的通讯问题问题描述：某客户使用MT8070iH触摸屏和西门子s7-226的PLC通讯，PLC的2个串口一个连接DCS，一个连接流量计，客户希望同时和触摸屏通讯；解决方法：客户提出使用EM277模块，由于我们的触摸屏不支持西门子的EM277模块，所以此方案否决。

根据客户的实际情况，提供以下两种方案：方案一：1：因为与流量计是采用MODBUS协议通讯，所以建议客户使用该通讯口与我们HMI通讯。

2：然后在HMI上添加MODBUS通讯驱动，与流量计通讯，读取数据3：读取得到的数据使用定时式资料传输把数据传送至PLC或者DCS系统。

方案二：建议客户配置一个西门子的以太网模块，然后通过以太网口与我们的触摸屏进行通讯。

3、触摸屏设置成MODBUS SERVER接收数据出错问题问题描述：某客户把上位机设置为Modbus主站，将触摸屏MT8070iH设置为Modbus从站，通讯时好时坏，通讯好的时间占少数。

具体配置图如下：Array解决方法：1、客户在触摸屏的画面程序中添加了两个Modbus从站；2、将两个触摸屏之间通过以太网通讯，也就是在触摸屏中添加一个远端触摸屏来访问远端的MT8070iH；修改后，Modbus通讯正常。
