四大材料刀具的性能与选择刀具材料的发展对切削技术的进步起着决定性的作用。
本文介绍了切削中所使用的金刚石、聚晶立方氮化硼、陶瓷、硬质合金、高速钢等刀具材料的性能及适用范围。
刀具损坏机理是刀具材料合理选用的理论基础，刀具材料与工件材料的性能匹配合理是切削刀具材料选择的关键依据，要根据刀具材料与工件材料的力学、物理和化学性能选择刀具材料，才能获得良好的切削效果。
就活塞在切削加工时的刀具材料选用作了阐述。
高速钢：活塞加工中铣浇冒口、铣横槽及铣膨胀槽用铣刀，钻油孔用钻头等都为高速钢材料。
硬质合金：YG、YD系列硬质合金刀具被广泛应用于铝活塞加工的各个工序中，特别是活塞粗加工和半精加工工序。
立方氮化硼：立方氮化硼刀具被用于镶铸铁环活塞的车削铸铁环槽工序中。
同时也应用于活塞立体靠模的加工中。
金刚石：金刚石刀具可利用金刚石材料的高硬度、高耐磨性、高导热性及低摩擦系数实现有色金属及耐磨非金属材料的高精度、高效率、高稳定性和高表面光洁度加工。
在切削铝合金时，PCD刀具的寿命是硬质合金刀具的几十倍甚至几百倍，是目前铝活塞精密加工的理想刀具，已经应用于精车活塞环槽、精镗活塞销孔、精车活塞外圆、精车活塞顶面及精车活塞燃烧室等精加工工序中。
刀具材料性能的优劣是影响加工表面质量、切削加工效率、刀具寿命的基本因素。
切削加工时，直接担负切削工作的是刀具的切削部分。
刀具切削性能的好坏大多取决于构成刀具切削部分的材料、切削部分的几何参数及刀具结构的选择和设计是否合理。
切削加工生产率和刀具耐用度的高低、刀具消耗和加工成本的多少、加工精度和表面质量的优劣等等，在很大程度上都取决于刀具材料的合理选择。
正确选择刀具材料是设计和选用刀具的重要内容之一。
每一品种刀具材料都有其特定的加工范围，只能适用于一定的工件材料和切削速度范围。
不同的刀具材料和同种刀具加工不同的工件材料时刀具寿命往往存在很大的差别，例如：加工铝活塞时，金刚石刀具的寿命是YG类硬质合金刀具寿命的几倍到几十倍；YG类硬质合金刀具加工含硅量高、中、低的铝合金时其寿命也有很大的差别。
金刚石刀具生产工艺
金刚石刀具生产工艺是指将金刚石作为刀具材料进行加工和制造的工艺流程。
金刚石是目前已知最硬的物质，具有非常优异的耐磨性，因此被广泛应用于刀具制造领域。
下面将介绍金刚石刀具生产的一般工艺流程，包括原材料准备、金刚石刀具粗加工、精加工、热处理和涂层等步骤。
首先，金刚石刀具的生产需要准备好金刚石颗粒和刀具基体材料。
金刚石颗粒可通过化学合成或天然矿石提取得到，而刀具基体材料则根据需要选择合适的金属材料，如高速钢、硬质合金等。
接下来是金刚石刀具的粗加工。
将金刚石颗粒与刀具基体进行混合后，通过高温高压的方式使金刚石颗粒牢固地固结在刀具基体上。
这一步骤通常使用烧结或镶嵌的方法进行。
然后是金刚石刀具的精加工。
通过磨削、切割、抛光等方法对已固结金刚石的刀具基体进行修整和加工，以达到所需的外形和尺寸精度。
这一步骤需要使用高精度的机床和磨具进行操作。
完成精加工后，金刚石刀具需要经过热处理来提高其硬度和耐磨性。
热处理可以通过淬火、回火等方法进行，以改善金刚石与刀具基体之间的结合强度，并使其具有更好的耐磨性能。
最后是涂层工艺。
涂层是在金刚石刀具的表面形成一层保护膜，用于提高其耐高温、耐磨和耐腐蚀等性能。
常用的涂层材料有金属氮化物、碳化物等。
涂层工艺通常采用物理气相沉积或化
学气相沉积等方法进行。
综上所述，金刚石刀具的生产工艺包括原材料准备、金刚石刀具粗加工、精加工、热处理和涂层等步骤。
通过这些工艺流程，可以制造出耐磨耐用的金刚石刀具，用于各种切削加工和磨削工艺中。

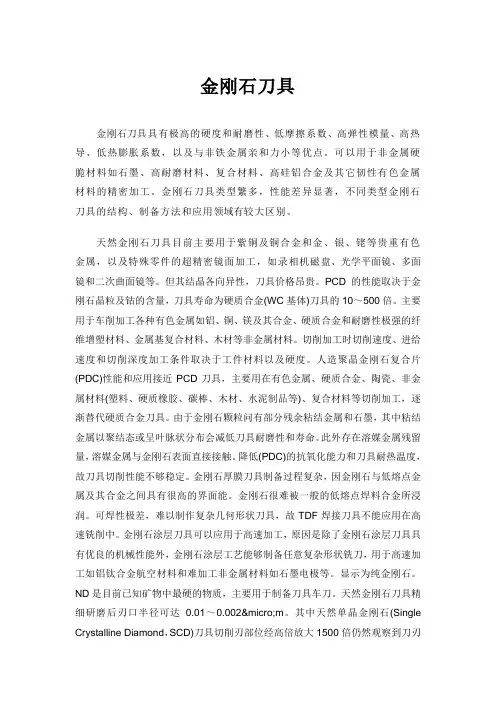

金刚石刀具金刚石刀具具有极高的硬度和耐磨性、低摩擦系数、高弹性模量、高热导、低热膨胀系数，以及与非铁金属亲和力小等优点。
可以用于非金属硬脆材料如石墨、高耐磨材料、复合材料、高硅铝合金及其它韧性有色金属材料的精密加工。
金刚石刀具类型繁多，性能差异显著，不同类型金刚石刀具的结构、制备方法和应用领域有较大区别。
天然金刚石刀具目前主要用于紫铜及铜合金和金、银、铑等贵重有色金属，以及特殊零件的超精密镜面加工，如录相机磁盘、光学平面镜、多面镜和二次曲面镜等。
但其结晶各向异性，刀具价格昂贵。
PCD的性能取决于金刚石晶粒及钴的含量，刀具寿命为硬质合金(WC基体)刀具的10～500倍。
主要用于车削加工各种有色金属如铝、铜、镁及其合金、硬质合金和耐磨性极强的纤维增塑材料、金属基复合材料、木材等非金属材料。
切削加工时切削速度、进给速度和切削深度加工条件取决于工件材料以及硬度。
人造聚晶金刚石复合片(PDC)性能和应用接近PCD刀具，主要用在有色金属、硬质合金、陶瓷、非金属材料(塑料、硬质橡胶、碳棒、木材、水泥制品等)、复合材料等切削加工，逐渐替代硬质合金刀具。
由于金刚石颗粒问有部分残余粘结金属和石墨，其中粘结金属以聚结态或呈叶脉状分布会减低刀具耐磨性和寿命。
此外存在溶媒金属残留量，溶媒金属与金刚石表面直接接触。
降低(PDC)的抗氧化能力和刀具耐热温度，故刀具切削性能不够稳定。
金刚石厚膜刀具制备过程复杂，因金刚石与低熔点金属及其合金之间具有很高的界面能。
金刚石很难被一般的低熔点焊料合金所浸润。
可焊性极差，难以制作复杂几何形状刀具，故TDF焊接刀具不能应用在高速铣削中。
金刚石涂层刀具可以应用于高速加工，原因是除了金刚石涂层刀具具有优良的机械性能外，金刚石涂层工艺能够制备任意复杂形状铣刀，用于高速加工如铝钛合金航空材料和难加工非金属材料如石墨电极等。
显示为纯金刚石。
ND是目前已知矿物中最硬的物质，主要用于制备刀具车刀。
天然金刚石刀具精细研磨后刃口半径可达0.01～0.002µm。

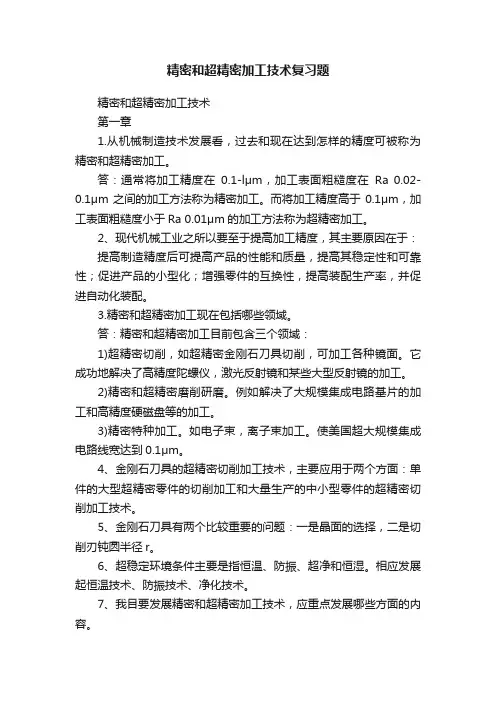

精密和超精密加工技术复习题精密和超精密加工技术第一章1.从机械制造技术发展看，过去和现在达到怎样的精度可被称为精密和超精密加工。
答：通常将加工精度在0.1-lμm，加工表面粗糙度在Ra 0.02-0.1μm之间的加工方法称为精密加工。
而将加工精度高于0.1μm，加工表面粗糙度小于Ra 0.01μm的加工方法称为超精密加工。
2、现代机械工业之所以要至于提高加工精度，其主要原因在于：提高制造精度后可提高产品的性能和质量，提高其稳定性和可靠性；促进产品的小型化；增强零件的互换性，提高装配生产率，并促进自动化装配。
3.精密和超精密加工现在包括哪些领域。
答：精密和超精密加工目前包含三个领域：1)超精密切削，如超精密金刚石刀具切削，可加工各种镜面。
它成功地解决了高精度陀螺仪，激光反射镜和某些大型反射镜的加工。
2)精密和超精密磨削研磨。
例如解决了大规模集成电路基片的加工和高精度硬磁盘等的加工。
3)精密特种加工。
如电子束，离子束加工。
使美国超大规模集成电路线宽达到0.1μm。
4、金刚石刀具的超精密切削加工技术，主要应用于两个方面：单件的大型超精密零件的切削加工和大量生产的中小型零件的超精密切削加工技术。
5、金刚石刀具有两个比较重要的问题：一是晶面的选择，二是切削刃钝圆半径r。
6、超稳定环境条件主要是指恒温、防振、超净和恒湿。
相应发展起恒温技术、防振技术、净化技术。
7、我目要发展精密和超精密加工技术，应重点发展哪些方面的内容。
答：根据我国的当前实际情况，参考国外的发展趋势，我国应开展超精密加工技术基础的研究，其主要内容包括以下几个方面：1)超精密切削磨削的基本理论和工艺；2)超精密设备的精度，动特性和热稳定性；3)超精密加工精度检测及在线检测和误差补偿；4)超精密加工的环境条件；5)超精密加工的材料。
第二章8、金刚石刀具超精密切削的切削速度应如何选择?答：超精密切削实际选择的切削速度，经常是根据所使用的超精密机床的动特性和切削系统的动特性选取，即选择振动最小的转速，因为在该转速时表面粗糙度最小，加工质量最高，获得高质量的加工表面是超精密切削的首要问题。
金刚石刀具的正确使用时间:2010-04-19 09:17来源:未知作者:admin 点击:145次金刚石刀具是指用天然单晶金刚石(nd)及性能与之相近的人造金刚石(pcd)作成切削部分的刀具。
用金刚石刀具加工铜、铝等有色金属和非金属耐磨材料时特别有效,其切削速度可比硬质合金高一个数量级(例如铣削铝合金的切削速度为3000～4000m/min,高的甚至可达7000m/min),刀具寿命比硬质合金高几十、甚至几百倍。
金刚石刀具过去主要用于精加工,近十几年来由于改进了人造金刚石的生产工艺,控制了原料纯度和晶粒尺寸,采用了复合材料和热压工艺等,应用范围不断扩大,除适合于一般的精加工和半精加工外,还可用于粗加工。
金刚石刀具的硬度极高、耐磨性好、刃口锋利、刃部表面粗糙度值小、摩擦因数低、抗粘结性好和热导率高,切削时不易粘刀及产生积屑瘤,加工表面质量好。
加工有色金属时,表面粗糙度值可达rz=0.1～0.05μm,加工精度可达it6～it5,能有效地加工非铁金属材料和非金属材料,如铜、铝等有色金属及其合金、陶瓷、未烧结的硬质合金、各种纤维和颗粒加强的复合材料、塑料、橡胶、石墨、玻璃和各种耐磨木材(尤其是实心木和胶合板、mdf等复合材料)。
但金刚石刀具的韧性差,热稳定性低,与铁族元素接触时有化学反应,在700～800℃时将碳化(即石墨化),一般不适于加工钢铁材料。
1.金刚石刀具的类型目前生产上常用的金刚石刀具有四类:人造聚晶金刚石(pcd)刀具、人造聚晶金刚石复合片(pcd/cc)刀具、金刚石材料涂层刀具以及电镀金刚石刀具。
其中,以前两类刀具使用最多。
它们通常是先制成刀片,然后采用粘接、镶焊或机夹方式固定在刀柄或刀体上使用。
金刚石刀具可用于制造车刀、镗刀、铣刀、钻头、铰刀、成形刀和切齿刀等刀具。
(1)pcd刀具pcd又称金刚石烧结体,它是在高温、高压下,通过钴等金属结合剂将许多人造金刚石的单晶粉聚晶成的多晶体材料。
金刚石的刀具发展与技术侯文文0840202211摘要：本文主要对金刚石刀具的分类、加工方法、金刚石刀具的发展现状及应用领域作了简单的介绍，对聚晶金刚石刀具的刃磨技术作了详细的研究分析。
1、引言：随着现代加工制造业对高速切削加工的要求不断提高，对于各种难切削复合材料、工程陶瓷材料等，传统的切削加工刀具已不能满足高速切削的需要，而超硬切削刀具是解决以上问题的有效手段，其中，金刚石刀具的应用较为广泛。
金刚石具有极高的硬度、良好的耐磨性和导热性、低摩擦系数和热膨胀系数，在现代切削加工中体现出难以替代的优越性，被誉为当代提高生产率最有希望的刀具材料之一。
目前，金刚石刀具在机械加工中的应用日渐普及，已成为现代材料加工中不可或缺的重要工具。
2、金刚石刀具的基本介绍2.1 天然金刚石(ND)刀具为天然金刚石拉蔓峰谱，具有以下特征：(1)1332尖锋处显示存在金刚石。
(2)波型幅度(FWHM)为4.1cm-1显示为纯金刚石。
ND是目前已知矿物中最硬的物质，主要用于制备刀具车刀。
天然金刚石刀具精细研磨后刃口半径可达0.01～0.002µm。
其中天然单晶金刚石(Single Crystalline Diamond，SCD)刀具切削刃部位经高倍放大1500倍仍然观察到刀刃光滑。
SCD车削铝制活塞时Ra可达到4µm，而在同样切削条件下用PCD 刀具加工时的表面粗糙时的Ra为15～50µm。
故采用SCD刀具配合精密车床进行精密和超精密加工，可获得镜面表面。
2.2 聚晶金刚石(PCD)刀具PCD是高温超高压条件下通过钴等金属结合剂将金刚石微粉聚集烧结合成的多晶体材料，又称烧结金刚石。
聚晶金刚石刀具整体烧结成铣刀，用于铣削加工，PCD晶粒呈无序排列状态，属各向同性，硬度均匀，石墨化温度为550℃。
刀具具有高硬度、高导热性、低热胀系数、高弹性模量和低摩擦系数。
刀刃非常锋利等特点。
金刚石刀具标准金刚石刀具的标准主要包括对其物理性能、制造工艺、几何参数、使用性能等方面的详细规定。
以下是一些关于金刚石刀具标准的信息：1.物理性能标准：硬度：金刚石刀具的硬度极高，约为HV10000（维氏硬度）。
导热性：PCD（聚晶金刚石）刀具的导热系数非常高，约700W/mK，有利于散热和延长刀具使用寿命。
热膨胀系数：PCD的热膨胀系数远低于硬质合金，使得在高温加工条件下仍能保持良好的尺寸稳定性，有助于提高加工精度。
2.制造工艺标准：金刚石颗粒大小：根据用途和精度要求，金刚石刀具的金刚石颗粒度可分为粗粒度、中粒度和细粒度三个级别，分别对应不同的加工应用和切削性能。
结合剂成分与含量：金刚石刀具性能受到金刚石晶粒与结合剂（如钴）含量的影响，标准会规定合适的配方比例以保证刀具的强度和耐磨性。
3.几何参数标准：刀具的前角、后角、主偏角、副偏角、刃倾角等几何参数都有严格的公差范围，以满足不同材料和加工方式的需求。
4.使用性能标准：刀具寿命：金刚石刀具因其优异的耐磨性和耐热性，其寿命普遍远高于硬质合金刀具，具体标准可能涉及到连续切削长度或切削次数等指标。
加工精度：根据国家或行业标准，金刚石刀具在使用过程中应能达到规定的加工精度和表面粗糙度要求。
5.国内标准：国内对于金刚石刀具的质量和生产有专门的国家标准，例如提到的“燕矶标准”是中国国家金刚石刀具生产标准的一部分，由国家和地方技术监督部门联合制定，以确保产品质量和一致性。
要了解具体的金刚石刀具标准，可以查阅相关国家标准，如GB/T系列标准，以及行业标准等官方发布的详细文档。
此外，国际上也有一些ISO标准对金刚石刀具的生产和检测进行了规定。
熊建武周进陈湘舜（湖南铁道职业技术学院机电工程系，湖南株洲 412001）摘要：金刚石是切削有色金属的优选刀具材料。
本文阐述了金刚石刀具材料的特性，切削加工铝合金时PCD刀具材料粒度和复合片厚度、几何角度、切削用量的选择。
关键词：金刚石；刀具材料；粒度；切削用量；选择The Choice of the Material and the Cutting Parameter when Aluminum Alloy Cutted by Diamond Cutting-toolsXIONG Jian-wu,ZHOU Jin,CHEN Xiang-shun (Department of Machine and Electricity Enginerring,Hunan Railway Professional-Technology College,Zhuzhou 412001 China) Abstract：Diamond is the best material of cutting-tools to cut nonferrous metals.This paper discussed the specific property of diamond cutting-tools,the choice of the size and thickness of PCDcutting-tools,the choice of degree of cutting-tools and cutting parameter,when the aluminum alloy cutted by diamond cutting-tools.Key words：diamond;material of cutting-tools;size;cutting parameter;choice1 金刚石刀具材料的特性适合于切削加工铝合金金刚石的热稳定性比较差，切削温度达到8000C时，其硬度就会大大降低。
超硬刀具金刚石刀具介绍PCD聚晶金刚石刀具;CVD金刚石膜刀具(物理涂层)PVD物理涂层金刚石刀具PCBN聚晶立方氮化硼刀具;一、概述超硬刀具材料是指比陶瓷材料更硬的刀具材料。
包括：单晶金刚石、聚晶金刚石(PCD)、聚晶立方氮化硼(PCBN)和CVD金刚石等。
超硬刀具主要是以金刚石和立方氮化硼为材料制作的刀具，其中以人造金刚石复合片(PCD)刀具及立方氮化硼复合片(PCBN)刀具占主导地位。
许多切削加工概念，如绿色加工、以车代磨、以铣代磨、硬态加工、高速切削、干式切削等都因超硬刀具的应用而起，故超硬刀具已成为切削加工中不可缺少的重要手段。
随着科技的进步，制造业的高速发展，CNC 加工技术的迅猛发展以及数控机床的普遍使用，超硬刀具的生产及应用也越来越广泛。
PCD和PCBN刀具已广泛应用于机械加工的各个行业，如汽车零部件的切削加工，强化木地板的加工等，极大地促进了切削加工及先进制造技术的飞速发展。
二、切削材料及超硬材料发展史3、金刚石、超硬材料的特性与作用众所周知，金刚石材料的成分是碳，金刚石与铁系有亲和力，切削过程中，金刚石的导热性优越，散热快，但是要注意切削热不宜高于700度，否则会发生石墨化现象，工具会很快磨损。
因为金刚石在高温下和W、Ta、Ti、Zr、Fe、Ni、Co、Mn、Cr、Pt等会发生反应，与黑色金属(铁碳合金)在加工中会发生化学磨损，所以，金刚石不能用于加工黑色金属只能用在有色金属和非金属材料上，而CBN即使在1000oC的高温下，切削黑色金属也完全能胜任。
已成为未来难加工材料的主要切削工具材料。
一般超硬材料指的是人造金刚石、人造CBN。
这两种材料的同时存在，起到了互补的作用、可以覆盖当前与今后发展的各种新型材料的加工，对整个切削加工领域极为有利。
1．PCD金刚石烧结体（PCD）的出现，在许多方面代替了天然单晶金刚石。
PCD与天然金刚石比较，价格便宜，且刃磨远比天然金刚石方便，所以其应用、推广特别迅速。
