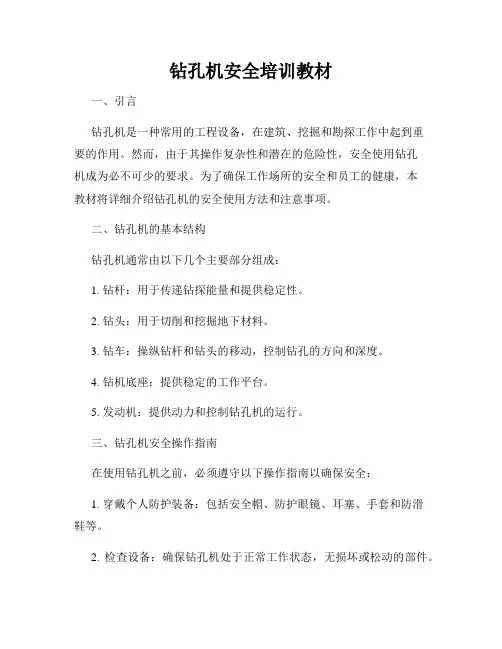

钻孔机安全培训教材一、引言钻孔机是一种常用的工程设备，在建筑、挖掘和勘探工作中起到重要的作用。

然而，由于其操作复杂性和潜在的危险性，安全使用钻孔机成为必不可少的要求。

为了确保工作场所的安全和员工的健康，本教材将详细介绍钻孔机的安全使用方法和注意事项。

二、钻孔机的基本结构钻孔机通常由以下几个主要部分组成：1. 钻杆：用于传递钻探能量和提供稳定性。

2. 钻头：用于切削和挖掘地下材料。

3. 钻车：操纵钻杆和钻头的移动，控制钻孔的方向和深度。

4. 钻机底座：提供稳定的工作平台。

5. 发动机：提供动力和控制钻孔机的运行。

三、钻孔机安全操作指南在使用钻孔机之前，必须遵守以下操作指南以确保安全：1. 穿戴个人防护装备：包括安全帽、防护眼镜、耳塞、手套和防滑鞋等。

2. 检查设备：确保钻孔机处于正常工作状态，无损坏或松动的部件。

3. 设置工作区域：清理工作区域，远离其他人员和障碍物。

4. 确定地下情况：在开始钻孔之前，了解地下的土壤、岩石类型和地下管线的位置。

5. 使用正确的钻头：选择适当的钻头以适应不同类型的地下材料。

6. 控制钻孔深度：根据需要设置钻杆的长度，确保不会超过规定的深度。

7. 稳定机器：确保钻孔机底座平稳，并使用支撑物防止机器晃动或倾倒。

8. 控制振动：减轻振动对人体的影响，避免长时间暴露于振动环境中。

9. 加强通风：钻孔过程中产生的粉尘和废气可能对员工的健康造成影响，应提供足够的通风系统。

四、钻孔机事故防范措施为了防止事故的发生，需要采取以下预防措施：1. 培训和教育：对操作人员进行全面的钻孔机安全培训，并定期进行相关知识的复习和更新。

2. 定期检查和维护：定期检查钻孔机的工作状态，包括润滑系统、制动器以及传动和控制装置等。

3. 随时检测环境：使用气体检测仪检测任何有害气体和粉尘的存在，并采取相应的措施。

4. 建立紧急预案：制定紧急预案，以应对事故和突发情况，并确保人员熟悉和掌握相应的应急程序。

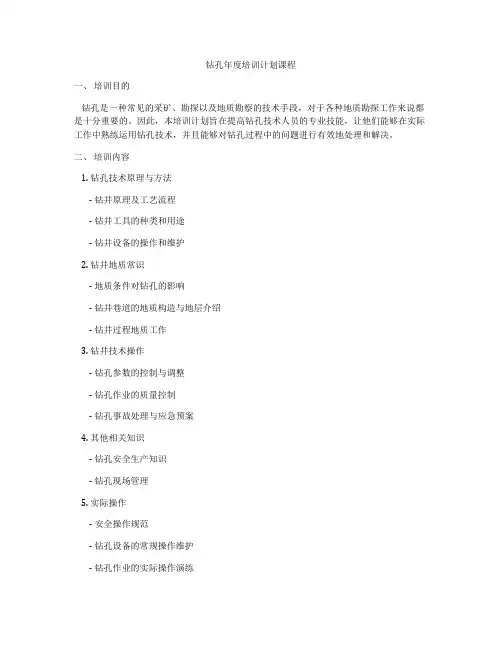

钻孔年度培训计划课程一、培训目的钻孔是一种常见的采矿、勘探以及地质勘察的技术手段，对于各种地质勘探工作来说都是十分重要的。

因此，本培训计划旨在提高钻孔技术人员的专业技能，让他们能够在实际工作中熟练运用钻孔技术，并且能够对钻孔过程中的问题进行有效地处理和解决。

二、培训内容1. 钻孔技术原理与方法- 钻井原理及工艺流程- 钻井工具的种类和用途- 钻井设备的操作和维护2. 钻井地质常识- 地质条件对钻孔的影响- 钻井巷道的地质构造与地层介绍- 钻井过程地质工作3. 钻井技术操作- 钻孔参数的控制与调整- 钻孔作业的质量控制- 钻孔事故处理与应急预案4. 其他相关知识- 钻孔安全生产知识- 钻孔现场管理5. 实际操作- 安全操作规范- 钻孔设备的常规操作维护- 钻孔作业的实际操作演练三、培训时间安排本次培训计划将持续为期10天，具体时间安排如下：第一天：钻孔技术原理与方法第二天：钻井地质常识第三天：钻井技术操作第四天：其他相关知识第五至九天：实际操作第十天：总结与考核四、培训方式本次培训将采用理论教学与实际操作相结合的方式进行。

其中，理论知识将由专业技术人员讲解，并结合案例进行分析讨论；实际操作将在现场设备上进行演练，由经验丰富的操作人员进行指导。

五、培训考核为了确保培训成果的有效性，本次培训将设置考核环节：1. 理论考核：针对本次培训内容进行笔试考核，成绩合格者方可进行实际操作考核；2. 实际操作考核：针对培训内容进行实际操作考核，合格者方可获得培训结业证书。

六、培训人员本次培训面向所有从事钻孔技术工作的专业技术人员，包括钻孔技术操作人员、钻孔设备维护人员等。

七、培训保障为了确保培训的顺利进行，公司将提供培训所需的设备和场地，并保障培训师资力量的到位。

八、培训效果评估培训后，公司将对参训人员的实际工作表现进行跟踪评估，并将其纳入绩效考核体系，以评估本次培训的有效性。

九、培训总结通过本次培训，参训人员将能够掌握钻孔技术的基本知识和操作技能，增强安全意识，提高工作效率，为公司的钻孔工作提供有力支持。

钻孔培训教材一．钻孔的三大原材料：钻针；盖板；垫板1）钻针（Drill Bit）1. 钻针的材料：采用硬质合金材料制造。

它是一种钨钴类合金，是以碳化钨（WC）粉末为基体，以钴（CO）作粘结剂，经加压烧结而成，它具有高硬度，非常耐热，有较高的强度，适用于高速切削；但韧性差，非常脆。

2. 钻针的组成部分：钻尖（drill point）.退屑槽（Flute）.握柄（handle shank）常用钻针直径范围：0.1---6.5mm钻针总长：35.6---38.2mm套环的颜色使用有十几种，每一种颜色可代表一种钻径规格。

相同颜色一轮回相差0.5mm。

3. 钻针的种类3.1 UC型钻针：一般直径从0.1mm—0.55mm，此种钻针所钻孔孔壁粗糙度较小，孔位精度较差。

3.2 ST型钻针：一般直径从0.6mm—3.175mm，此种钻针所钻孔孔壁粗糙度较差，但孔位精度较好。

3.3 SX型：槽刀，用于钻槽孔4．钻针的常见缺陷大头，小头，分离，重叠，缺口，偏心2）盖板(Entry Board)1. 作用：A. 定位。

B. 散热。

C. 减少毛头。

D．钻头清洁。

E．防止压力脚直接压伤板面。

2. 材料：A．复合材料—--是用木浆纤维或纸材，配合酚醛树脂当成黏着剂热压而成的。

其材质与单面板基材相似，价格最便宜。

B．铝箔压合材料—---是用薄的铝箔压合在上下两层，中间填去脂及化学品的纯木屑C．铝合金板—--5-30MIL，各种不同合金组成，价格最贵3）垫板(Back-up Board)1.作用：A．保护钻机台面B．防止出口性毛头（Exit burr）C. 降低钻针温度，减少钻头扭断D．清洁钻针沟槽中的胶渣E．充分贯穿印制板2.材料A、酚醛树脂板----俗称电木板，以比较软质的酚醛树脂板较理想，使用太厂硬的垫板，易导致钻针刃部断裂、缺口、产生锯齿状、异常磨耗等问题。

B、纸质压合板-----因太软、平整度不够，易生毛刺、排屑不良、小孔径易塞孔等问题。

钻孔培训教材一.钻孔的三大原材料：钻针；盖板；垫板1)钻针(Drill Bit )1 .钻针的材料：采用硬质合金材料制造.它是一种鸨钻类合金,是以碳化鸨( WC)粉末为基体,以钻(CO)作粘结剂,经加压烧结而成,它具有高硬度,非常耐热, 有较高的强度,适用于高速切削；但韧性差,非常脆.2 .钻针的组成局部：钻尖(drill point).退屑才® ( Flute).握柄(handle shank常用钻针直径范围：0.1---6.5mm钻针总长：35.6---38.2mm套环的颜色使用有十几种,每一种颜色可代表一种钻径规格.相同颜色一轮回相差0.5mm.3 .钻针的种类3.1 UC型钻针：一般直径从0.1mm—0.55mm,此种钻针所钻孔孔壁粗糙度较小,孔位精度较差.3.2 ST型钻针：一般直径从0.6mm— 3.175mm,此种钻针所钻孔孔壁粗糙度较差,但孔位精度较好.3.3 SX型：槽刀,用于钻槽孔4 .钻针的常见缺陷大头,小头,别离,重叠,缺口,偏心2)盖板(Entry Board)1 .作用：A.定位.B.散热.C.减少毛头.D.钻头清洁.E.预防压力脚直接压伤板面.2 .材料：A.复合材料一--是用木浆纤维或纸材,配合酚醛树脂当成黏着剂热压而成的.其材质与单面板基材相似,价格最廉价.B.铝箔压合材料一---是用薄的铝箔压合在上下两层,中间填去脂及化学品的纯木屑C.铝合金板一--5-30MIL ,各种不同合金组成,价格最贵3〕垫板〔Back-up Board〕1.作用：A .保护钻机台面B.预防出口性毛头〔Exit burr〕C.降低钻针温度,减少钻头扭断D.清洁钻针沟槽中的胶渣E.充分贯穿印制板2.材料A、酚醛树脂板----俗称电木板,以比拟软质的酚醛树脂板较理想, 使用太厂硬的垫板,易导致钻针刃部断裂、缺口、产生锯齿状、异常磨耗等问题.B、纸质压合板-----因太软、平整度不够,易生毛刺、排屑不良、小孔径易塞孔等问题.C、铝合金板-----平整度好,且不伤钻针,但价格贵.二.加工条件的设定1 .切削速度：每分钟切削距离.公式：切削速度=主轴转速〔rpm〕 *3.14*钻针直径〔mm〕 /1000切削速度的最大值是由钻针材质来决定的,切削速度是否恰当,可从钻针的磨损情况来判断.如果横刃磨损太快,说明切削速度太慢,假设主切削刃靠近外径处磨损太快,表示切削速度太快.理想的切削速度是钻针横刃与主绿削刃磨损相同速度.2 .进刀速度：每分钟主轴下降距离.公式：进刀速度〔m/min尸主轴转速〔rpm〕 *进刀量〔um/rev〕 /1000钻针直径变化的时候,进刀速度也跟着改变.直径小的钻针,进刀速度就必须小一点.3 .主轴转速：主轴每分钟旋转多少圈公式：转速〔rpm〕=[切肖।J速度〔m/min〕*1000 ] / [钻针直径〔mm〕 *3.14]4 .进刀量：主轴每旋转一圈所钻入距离.公式：进刀量〔um/rev〕=进刀速度〔m/min〕/主轴转速〔rpm〕三.钻孔分类1、一步钻加工即每一个孔穴一次钻孔加工完成,不管是双层或多层板,为最常用的一般钻孔加工方式,其操作比拟简单,钻孔速度较快.2、分步钻孔加工即每一个小孔,用屡次钻孔来穿透.3、预定钻孔加工要更换钻针加工,先用小的钻针钻一次,再用大的钻针在小的根底上钻一次.4、盲孔加工即未透孔,孔未贯穿基板上,或下或两面边.四、钻孔品质检查工程及对后制程的影响孔大孔小：影响插件及成品孔径,后制程定位以及断路孔多孔少：影响插件,后制程定位以及断路/短路孔偏移位：会使线路短路或断路,造成电测open/short孔未穿：影响孔径,插件和导通孔壁粗糙：影响电镀孔铜的附着力刮伤：使线路短路,不导通,造成电测OPEN现象氧化：影响镀铜时面铜与底铜的结合力爆孔：使镀铜时孔铜与面铜断开孔塞批锋：污染镀铜槽液,影响孔径和插件及成品外观问题残胶：会使电镀时内层铜与孔铜断开,发生电测OPEN的现象五、钻孔常见缺陷及成因分析：A.孔偏原因：• 钻针摇摆晃动〔主轴精度〕•加工参数不佳,•铝片有折痕或异物•销钉松脱•靶孔不正•程式使用错误•集尘不良•钻针不良B.孔径错误原因•钻针使用错误・原资料错误•钻针研磨次数过多造成退屑槽长度不够C,毛头或孔塞原因♦钻针有缺口•板材之间有异物•加工参数不佳•集尘不良•贴胶不牢,铝片未紧贴板材•垫板重复使用•叠板数过高D.孔未穿原因• 断针・下限设置错误・垫板不平整六：孔的分类1. PTH:镀通孔---孔壁镀覆金属而用来连接内层或外层的导电图形的孔.2. NPTH:非镀通孔----用于pcb板不同层中导电图形之间电气连接〔如埋孔,盲孔〕但不能插装组件引腿或其他增强材料的镀通孔.3.盲孔：仅延伸到PCB板的一个外表的导通孔,不贯穿板材.4.埋孔：未延伸到PCB板外表的导通孔,埋于板材内.5.定位孔：用于钻孔,线路曝光,防焊印刷,成型等制程的定位.6.量针孔：用于检验所钻孔直径是否正确.7.切片孔：切片位置,用于检查钻孔孔壁粗糙度.PCB制程简介一. PCB应用简介PCB英文(Printed Circuit Board)印刷电路板的简称.PCB几乎我们能见到的电子设备都离不开它,小到电子手表、计算器、通用电脑,大到计算机、通迅电子设备、军用武器系统,只要有集成电路等电子元器件,它们之间电气互连都要用到PCBo它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性,如特性阻抗等.二. PCB简单流程双面板：发料——薄铜(Sue© 钻孔(Drill) 镀铜(Cu plating) 线路(D/F)——防焊(S/M)——加工(Ni/Au)(硬金,软金,化金)——成型(Rout), 冲型(Punch)-----电测(ET)——成品检验(FQC)——包装(Packing)——出货多层板：发料-----内层线路-----压合-----薄铜------钻孔------镀铜——外层线路------防焊------加工(硬金,软金,化金) ——成型,冲型-----电测------ 成品检验——包装——出货三. 板材在各制程中的形态发料前——Sheet,发料后至成型前——Panel,成型后至出货——Strip或Set或Unit, 客户插件使用------- Piece四. 各制程简单流程及要点(双面板)1 .发料1) .定义：cut lamination根据客户需求裁板,尽量有效的使用大基板.2) .基板材料：铜箔,PP (玻璃纤维glass fiber和环氧树脂oxide resin)常用基板的材质是FR4和BT.玻璃纤维的特性：1.高强度2.抗热与火3.抗化性4.防潮5.热性质良好6.电性好3) . TG:玻璃态转化温度,高TG温度是＞170C,高TG的特性：1.抗湿性2. 抗化性3.抗溶剂性4.抗热性5.尺寸安定性4) .铜箔厚度：1OZ=36um , 1/2OZ , 1/3OZ2 .薄铜1）.定义:SUEP 〔surface uniform etching process 外表均匀蚀刻制程.利用硫酸对铜面的咬蚀功能,通过限制药水的浓度,温度和线速,来到达我们所需要的铜厚.2）.流程：上板----蚀薄铜----下板-----烘烤3）.三大要素：浓度,温度,速度4）.使用药水：硫酸,双氧水,安定剂,纯水3 .钻孑L 〔同上〕4 .镀铜1）.目的：Cu plating,通过镀铜制程,使所钻之孔壁及外表覆上一层铜,到达上下导通的目的.2）.流程：去毛头〔通过磨刷轮对板面磨刷,去除钻孔留下的批峰,毛刺,以到达板面平整的效果〕----除胶渣〔去除钻孔过程中因高温而熔于孔壁上的残胶〕――PTH〔镀通孔,以化学的方式,在孔壁和外表镀上一层薄铜作为电镀的基地〕—电镀3）.使用药水：膨松剂,中和剂,氧化剂,高锐酸盐,硫酸铜,硫酸,双氧水, 纯水4）.除胶渣的四种方法：1.浓硫酸法,2.重铭酸法,3.电浆法,4.碱性高钮酸盐法〔常用〕5）.限制要点：浓度,温度,速度,,电流密度〔ASF:在电极上每单位面积所通过的电流〕6）.电镀的方式：湿式水平电镀〔产量增加及空间的节省,减少药水的带出, 有较佳的外表均匀性,但设备本钱较高〕,湿式垂直电镀7）.电镀均厚水平：throwing powerHL铜厚度/电镀面铜厚度8）.纵横比二原板厚/电镀后孔径五.线路1）.目的：Dry film ,通过药水蚀刻,于板面上形成线路连接各导通孔,以到达所需的电气性质.2） .流程：前处理〔去除基板外表异物及油脂,并于铜面形成足够之粗糙度,以增加干膜与铜面的结合力〕----压膜〔利用热及压力将干膜紧密贴覆于铜面上〕----曝光〔通过UV光照射,于干膜上形成线路图形,透明的局部为需要保存下来的铜面,黑色局部为需要去除的铜面〕-----显影〔通过碱性显影液,将曝光后黑色局部的干膜去除) ——蚀刻(通过酸性蚀刻液,将显影出来的铜面蚀刻掉——剥膜(通过高浓度的碱性溶液,将铜面上因被曝光而保存的干膜去除掉)——烘烤------AOI3）.前处理种类：1.刷磨法：本钱低,制程简单,但薄板不易刷,容易产生刷痕基板涨缩不易限制.2 .喷砂法：pumice,外表粗糙均匀程度比刷磨法好,尺寸安定性好,薄板与细线均可,但pumice容易残留板面,机器不易维护.3 .化学法：硫酸,双氧水,常用前处理方式,本钱较高.4) . AOI : automated optics ispection自动光学检测.通过CCD镜头,将板面摄像,然后与电脑内的原始资料比对,可检测出线路是否有短路,断路,以及孔位是否正确.5) .使用药水：显影液(碳酸钠),氨水,,硫酸,双氧水,纯水6) .蚀刻因子：etch factor,蚀刻不尽(under etch),过度蚀刻(over etch),水池效应：新鲜药液被积水阻挠,无法有效的和铜面反响,称之为pudding水池效应.7) .CCD： charge coupled device感光元件,可用来当摄像机,依种类不同,可分为平面式,线性,彩色,灰阶,高画素(pixel)8) . AOI缺点判断方法, C形态比对1 .标准母板比拟法匚特征比对2 .设计规那么检查9) .解析度：dpi (dots per inchi)每一pixel所代表的尺寸.假设CCD的画素为1280*1026,在1026方向拍到的范围为7.2mm,那么解析度=7200um/1026pixel=7um/pixel=25.4/0.007dpi=3629dpi,由止匕可见,同大小的CCD, 拍照范围越大越粗糙六.防焊(绿漆)1).目的：S/M (Solder Mask) 1.防焊：留出板上待焊通孔及Pad,将所有线路及铜面都覆盖住,预防波焊时造成的短路,并节省焊锡的用量2 .护板：预防湿气及各种电解质的侵害使线路氧化而危害电气性质,并预防外来的机械伤害以维持板面良好的绝缘.3 .绝缘：由于板子越来越薄,现宽距越来越细, 故导体间的绝缘问题日渐突出.2) .流程：CZ前处理(pre-treatment去除外表油脂及异物,并粗化铜面,以促进绿漆与铜面的结合力) ---------------------- 印刷(printing网版印刷) ---------- 前烘烤(semi-curing 赶走油墨内的溶剂,使油墨局部硬化,不致在曝光时粘底片) ------- 曝光(exposuring将需要显影位置,用底片挡点设计遮住,进行uv光照射) -------------- 显影(developing) -------- 后烘烤(post-curing使油墨完全硬化) ---------- 后uv光(post-uv) 3) .网版水平：一般水准线宽可达7-8mil,间距可达10-15mil.网版印刷的注意要点：油墨黏度,网版目数,对位精度,刮刀硬度,速度,下压量4) .烤箱种类：「箱形烤箱Rack 式j隧道式烤箱侧夹(产能及品质较佳)L夹式-上火5) .油墨分类：用途分类：r抗蚀刻油墨映像形成法分类「网版印刷法防焊油墨y<文字油墨、影像显影法I其它绝缘材料硬化法分类：r热硬化型UV硬化型热压制型I其它6).油墨组成：环氧树脂,填充剂,色料,补助剂7).防焊方式：浸涂型(Dip coating)滚涂型(Roller coating) 帘涂型(Curtain coating) 静电喷涂型(Electrostatic spraying)电着型(Electro deposition)ER刷型(Screen printincj)。

钻孔站基本知识培训教材钻孔站基本知识培训教材钻孔站作为需要进行土地勘测和建筑施工的必要设施之一，其作用是探测地下水埋藏位置、水位深度和地层分布等信息，为工程设计提供基础数据和实验结果，因此在钻孔站建设、运行及维护过程中，均需要掌握基本知识。

一、钻孔站的分类1. 钻探土样站：主要用于采集土样，确定地质结构，探测岩土层的物理和力学性质。

2. 钻探水文站：主要用于监测地下水位变化及水质情况，了解地下水的演变规律，为水文预报提供依据。

3. 勘探测试站：主要用于进行钻探试验和测量测试，如地层位移、应力变形、三维成像等，为工程设计提供实验结果。

二、钻孔技术1. 钻探设备：依据不同的钻探类型，需要选择不同的钻探设备，如钻管、钻杆、绳索、钢丝绳等。

2. 钻孔方法：包括往复式、旋转式、顶锤式和热钻法等，需要依据具体情况选择合适的钻孔方法。

3. 钻孔技术：钻孔站的建设、运行及维护均需要掌握必要的钻孔技术，如钻探速度、冲击频率、钻井液等。

三、钻孔站的装置1. 基础设施：钻孔站建设前需要进行场地勘测、地质勘探等工作，确定钻孔站的布局和建设方式。

2. 测量仪器：钻孔站运行和维护中需要使用的设备有地质电涌仪、数据采集仪、测水器等。

3. 资源保障：钻孔站运行需要保障电力、水资源等，钻探设备也需要定期维护保养。

四、钻孔站的使用1. 钻孔前准备：确定钻孔类型、钻探深度和钻探位置，安排钻探队伍和设备，检查设备状态和技术指标等。

2. 钻孔过程控制：监控钻井液的流量、浓度和温度，控制冲击力和速度，注意钻探进展情况，遇到异常情况及时停止削进并处理。

3. 钻孔后处理：将获取的土样进行标记、测量、分析，记录数据和实验结果，做好文档和数据存储工作。

总之，钻孔站作为土地勘测和建筑施工的重要设施，需要掌握基本知识和技术，不断学习和创新，提高钻孔效率和数据准确性，为工程建设质量提供保障。
