电主轴的介绍 090404041009

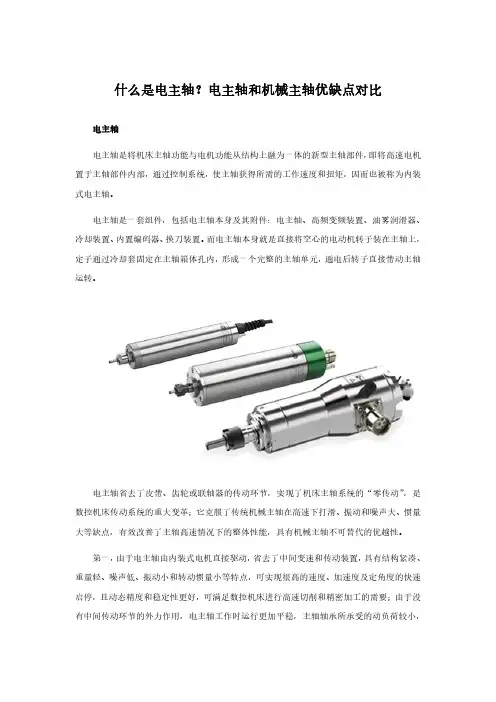

什么是电主轴？电主轴和机械主轴优缺点对比电主轴电主轴是将机床主轴功能与电机功能从结构上融为一体的新型主轴部件，即将高速电机置于主轴部件内部，通过控制系统，使主轴获得所需的工作速度和扭矩，因而也被称为内装式电主轴。

电主轴是一套组件，包括电主轴本身及其附件：电主轴、高频变频装置、油雾润滑器、冷却装置、内置编码器、换刀装置。

而电主轴本身就是直接将空心的电动机转子装在主轴上，定子通过冷却套固定在主轴箱体孔内，形成一个完整的主轴单元，通电后转子直接带动主轴运转。

电主轴省去了皮带、齿轮或联轴器的传动环节，实现了机床主轴系统的“零传动”，是数控机床传动系统的重大变革；它克服了传统机械主轴在高速下打滑、振动和噪声大、惯量大等缺点，有效改善了主轴高速情况下的整体性能，具有机械主轴不可替代的优越性。

第一，由于电主轴由内装式电机直接驱动，省去了中间变速和传动装置，具有结构紧凑、重量轻、噪声低、振动小和转动惯量小等特点，可实现很高的速度、加速度及定角度的快速启停，且动态精度和稳定性更好，可满足数控机床进行高速切削和精密加工的需要；由于没有中间传动环节的外力作用，电主轴工作时运行更加平稳，主轴轴承所承受的动负荷较小，延长了其精度寿命；利用交流变频和矢量控制技术，电主轴可在额定转速范围内实现无极变速，以适应机床工作时各种工况和负载变化的需要。

第二，电主轴的电机内藏式结构使其从机床的传动系统和整体结构中相对独立出来，形成一个功能相对完整的“主轴单元”，从而促进了机床结构的模块化。

电主轴厂商根据机床的用途、结构、性能参数等特征形成标准化、系列化的产品，供机床制造商选用，改变了传统机床厂商“大而全”的生产模式，缩短了机床的研发和生产周期，更加适应快速多变的市场环境。

此外，标准化、系列化的电主轴产品易于形成专业化、规模化的生产能力，从而促进制造成本的降低。

第三，某些高档数控机床，如并联运动机床、五面体加工中心、小孔和微孔加工机床等，由于加工工艺和加工对象的特殊性，其对主轴的转速、精度以及机床的结构都有特殊要求。

电主轴的工作原理电主轴是机床上的一种重要装置，用于加工工件时进行高速旋转，通常被用于车床、铣床、钻床等机床中。

电主轴可以提高工作效率和加工精度，是现代机械制造中不可或缺的一部分。

本文将从电主轴的工作原理、构成和性能几个方面来详细介绍电主轴的相关知识。

一、工作原理电主轴的工作原理基于电机的旋转运动，利用电机的动力来带动机床上的刀具进行高速旋转。

电主轴的构成主要由电机、轴承、主轴壳体、冷却系统以及传动系统组成。

电机作为电主轴的动力源，通常采用直流电机或交流电机，其带动主轴壳体与主轴进行旋转。

轴承作为主轴的支撑装置，能够承受主轴的径向和轴向负载，使得主轴在高速旋转时不会发生轴承摩擦、振动等毛病。

主轴壳体是电主轴的主要部分之一，可以起到固定轴承、保护主轴和机床的作用。

主轴壳体的材质通常使用优质铸铁或铸钢、铝合金等。

冷却系统主要用来降低电主轴温度，主要包括内冷却和外冷却。

冷却水能在高速旋转时有效的降低电主轴的温度，提高机床的生产效率。

传动系统是电主轴运转的重要部分之一，通常由齿轮传动、同步传动、传动带传动等几种。

齿轮传动是一种传动方式，其结构简单、可靠性高、传动精度高，因此在数控机床中最常用。

同步传动是电主轴开发较晚的传动方式，优点是转矩大、效率高、振动小，但同时成本也高；传动带传动则是将电主轴带转附加在主动装置（如变速器）上，结构简单、精度较高。

二、电主轴的构成电主轴主要由电机、轴承、主轴壳体、传动装置、冷却系统、电气控制系统等几部分组成，其中电机是电主轴的最核心部分，它利用电能将机床切削刀具旋转起来。

电机通常使用交流电机或直流电机。

其中交流电机由于功率较小，多用于中小型加工机床的电主轴上；而直流电机由于功率较大、可调速范围广，通常用于大型加工机床上。

轴承是电主轴的支撑部分，它承受主轴的重量和旋转产生的离心力，是保证电主轴稳定运转的重要部分。

轴承的动力性能与材料决定了电主轴的运转速度和加工精度。

为保证电主轴低温低振动的运转状态，轴承数量通常有两个以上。

金属切削机床电主轴资料总结报告2016.5目录一、电主轴简介 (3)二、电主轴的性能 (3)1.电主轴的静态特性 (3)2.电主轴的动态特性 (4)三、电主轴的润滑，冷却方式 (4)1.液体冷却 (4)2.空气强制冷却 (5)四、电主轴的振动问题 (5)五、电主轴的支撑方式 (6)六、参考文献 (6)一、电主轴简介电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术。

高速数控机床主传动系统取消了带轮传动和齿轮传动。

机床主轴由内装式电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床的“零传动”。

这种主轴电动机与机床主轴“合二为一”的传动结构形式，使主轴部件从机床的传动系统和整体结构中相对独立出来，因此可做成“主轴单元”，俗称“电主轴”。

电主轴的主要特点如下：(1)电主轴系统减少了高精密齿轮等关键零件，消除了齿轮传动误差。

(2)减少了主轴的振动，减小了噪声，提高了主轴的回转精度。

(3)用交流变频调速和矢量控制，输出功率大，调速范围宽，功率一扭矩特性好。

(4)机械结构简单，转动惯量小，快速响应性好，能实现很高的速度和加速度及定角度的快速准停。

二、电主轴的性能1.电主轴的静态特性电主轴的静刚度简称主轴刚度，是机床主轴系统重要的性能指标，它反映主轴单元抵抗静态外载荷的能力，与负荷能力及抗振性密切相关。

主轴单元的弯曲刚度足，定义为使主轴前端产生单位径向位移d时，在位移方向所需施加的力f，轴单元的轴向刚度，定义为使主轴轴向产生单位位移时，在轴向所需施加的力。

一般情况，弯曲刚度远比轴向刚度重要，是衡量主轴单元刚度的重要指标，通常用来代指主轴的刚度。

它与主轴单元的悬伸量、跨距、几何尺寸、主轴材料的物理性能及轴承刚度有关。

2.电主轴的动态特性机床的主轴一轴承系统的动态特性在很大程度上决定了机床的加工质量和切削能力。

当切削过程中出现较大的振动时，会使刀具出现剧烈的磨耗或破损，也会增加主轴轴承和机床导轨承受的动态载荷，从而降低其寿命和精度保持性。

电主轴技术讲座第二讲电主轴的基本参数与结构_一_电主轴（Electrospindle）是一种将电能转换为机械能的装置，常用于数控机床、加工中心等设备中。

本讲座将介绍电主轴的基本参数与结构。

一、电主轴的基本参数2. 功率（Power）：电主轴的功率是指单位时间内产生的机械功率，单位为千瓦（kW）。

功率的选择要根据切削力和材料的硬度等因素来确定，一般在2-50kW之间。

3. 扭矩（Torque）：电主轴的扭矩是指主轴承受的力矩大小，单位为牛顿米（Nm）。

扭矩的大小直接影响主轴的加工能力和稳定性，一般在2-500Nm之间。

4. 刚度（Stiffness）：电主轴的刚度是指主轴的抗弯、抗扭能力，也是主轴受力时的变形量。

刚度的高低决定了电主轴的动态性能和稳定性。

二、电主轴的结构电主轴的结构主要包括电机、轴承、刀具接口等部分。

1. 电机（Motor）：电主轴的电机一般采用交流电机或直流电机，根据需要可选择不同类型和功率的电机。

电机通过电能转换为机械能，驱动主轴旋转。

2. 轴承（Bearing）：电主轴的轴承用于支撑和定位主轴，承受主轴的径向和轴向力。

轴承的选用要考虑到主轴的转速、扭矩和刚度等参数，常用的轴承类型有深沟球轴承、角接触球轴承等。

3. 刀具接口（Tool Interface）：电主轴的刀具接口用于安装不同类型和规格的切削工具，包括刀柄、刀具夹持装置等。

刀具接口的选择要匹配主轴的规格和电机的功率，以确保切削工具的安全可靠。

三、电主轴的工作原理电主轴的工作原理是利用电能将电机旋转起来，并通过轴承将旋转的力传递给刀具，实现切削加工的效果。

其工作过程一般可分为以下几个步骤：1.电能输入：将电能输入到电机中，通过电机的换能作用将电能转换为机械能。

2.主轴旋转：电机的转子开始旋转，通过电机的驱动将力矩传递给主轴。

3.轴承支撑：轴承将主轴支撑，防止主轴在高速旋转时产生过大的振动和变形。

4.刀具安装：将切削工具安装在刀具接口上，用于进行切削加工。

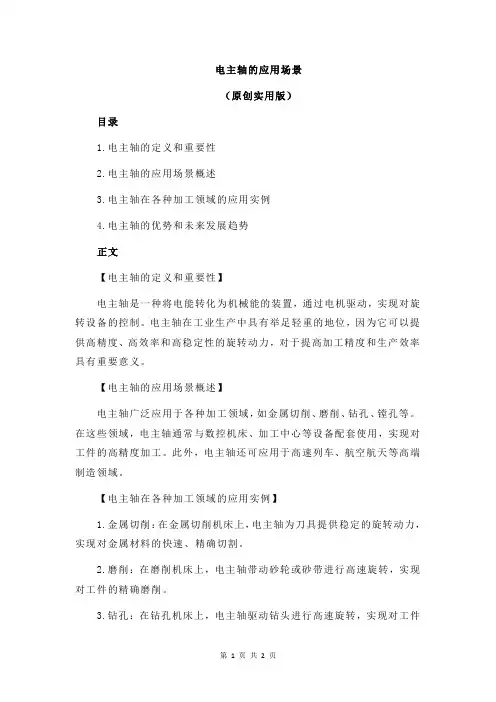

电主轴的应用场景
（原创实用版）
目录
1.电主轴的定义和重要性
2.电主轴的应用场景概述
3.电主轴在各种加工领域的应用实例
4.电主轴的优势和未来发展趋势
正文
【电主轴的定义和重要性】
电主轴是一种将电能转化为机械能的装置，通过电机驱动，实现对旋转设备的控制。

电主轴在工业生产中具有举足轻重的地位，因为它可以提供高精度、高效率和高稳定性的旋转动力，对于提高加工精度和生产效率具有重要意义。

【电主轴的应用场景概述】
电主轴广泛应用于各种加工领域，如金属切削、磨削、钻孔、镗孔等。

在这些领域，电主轴通常与数控机床、加工中心等设备配套使用，实现对工件的高精度加工。

此外，电主轴还可应用于高速列车、航空航天等高端制造领域。

【电主轴在各种加工领域的应用实例】
1.金属切削：在金属切削机床上，电主轴为刀具提供稳定的旋转动力，实现对金属材料的快速、精确切割。

2.磨削：在磨削机床上，电主轴带动砂轮或砂带进行高速旋转，实现对工件的精确磨削。

3.钻孔：在钻孔机床上，电主轴驱动钻头进行高速旋转，实现对工件
的精确钻孔。

4.镗孔：在镗孔机床上，电主轴带动镗刀进行高速旋转，实现对工件的内孔镗削。

【电主轴的优势和未来发展趋势】
电主轴具有以下优势：
1.高精度：电主轴采用精密轴承和润滑系统，能够实现高精度的旋转运动。

2.高效率：电主轴具有较高的转速和扭矩，能够提高加工效率。

3.高稳定性：电主轴采用闭环控制系统，能够实现对旋转速度和位置的精确控制，提高加工稳定性。

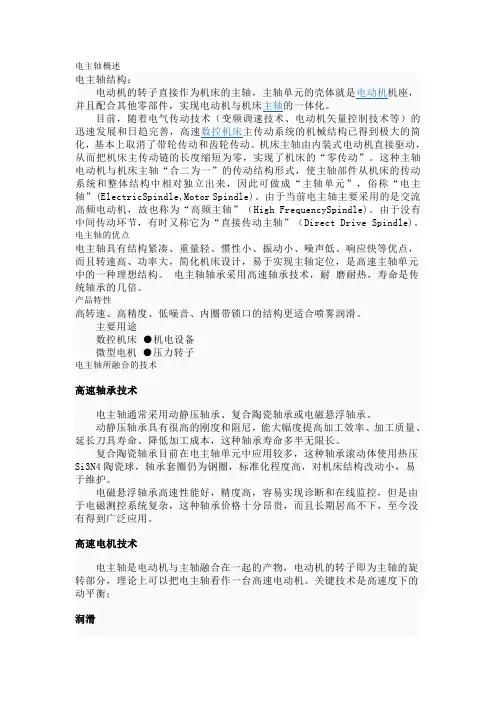

电主轴概述迅速发展和日趋完善，高速数控机床主传动系统的机械结构已得到极大的简化，基本上取消了带轮传动和齿轮传动。

机床主轴由内装式电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床的“零传动”。

这种主轴电动机与机床主轴“合二为一”的传动结构形式，使主轴部件从机床的传动系统和整体结构中相对独立出来，因此可做成“主轴单元”，俗称“电主轴”(ElectricSpindle,Motor Spindle)。

由于当前电主轴主要采用的是交流高频电动机，故也称为“高频主轴”（High FrequencySpindle)。

由于没有中间传动环节，有时又称它为“直接传动主轴”（Direct Drive Spindle)。

电主轴的优点电主轴具有结构紧凑、重量轻、惯性小、振动小、噪声低、响应快等优点，而且转速高、功率大，简化机床设计，易于实现主轴定位，是高速主轴单元中的一种理想结构。

电主轴轴承采用高速轴承技术，耐磨耐热，寿命是传统轴承的几倍。

产品特性高转速、高精度、低噪音、内圈带锁口的结构更适合喷雾润滑。

主要用途数控机床●机电设备微型电机●压力转子电主轴所融合的技术高速轴承技术电主轴通常采用动静压轴承、复合陶瓷轴承或电磁悬浮轴承。

动静压轴承具有很高的刚度和阻尼，能大幅度提高加工效率、加工质量、延长刀具寿命、降低加工成本，这种轴承寿命多半无限长。

复合陶瓷轴承目前在电主轴单元中应用较多，这种轴承滚动体使用热压Si3N4陶瓷球，轴承套圈仍为钢圈，标准化程度高，对机床结构改动小，易于维护。

电磁悬浮轴承高速性能好，精度高，容易实现诊断和在线监控，但是由于电磁测控系统复杂，这种轴承价格十分昂贵，而且长期居高不下，至今没有得到广泛应用。

高速电机技术电主轴是电动机与主轴融合在一起的产物，电动机的转子即为主轴的旋转部分，理论上可以把电主轴看作一台高速电动机。

关键技术是高速度下的动平衡；润滑电主轴的润滑一般采用定时定量油气润滑；也可以采用脂润滑，但相应的速度要打折扣。

电主轴的工作原理、典型结构及优点打印引用发布时间：2010-04-25电主轴是高速数控加工机床的“心脏部件”，本文介绍了电主轴的工作原理、典型结构，阐述了电主轴的关键技术，总结了其发展趋势.1、概述由于高速加工不但可以大幅度提高加工效率，而且还可以显著提高工件的加工质量，所以其应用领域非常广泛，特别是在航空航天、汽车和模具等制造业中。

于是，具有高速加工能力的数控机床已成为市场新宠。

目前，国内外各著名机床制造商在高速数控机床中广泛采用电主轴结构，特别是在复合加工机床、多轴联动、多面体加工机床和并联机床中。

电主轴是高速数控加工机床的“心脏部件”，其性能指标直接决定机床的水平，它是机床实现高速加工的前提和基本条件。

2、电主轴的工作原理、典型结构及优点2.1 电主轴的工作原理电主轴就是直接将空心的电动机转子装在主轴上，定子通过冷却套固定在主轴箱体孔内，形成一个完整的主轴单元，通电后转子直接带动主轴运转。

2.2电主轴的典型结构电主轴单元典型的结构布局方式是电机置于主轴前、后轴承之间（如图所示），其优点是主轴单元的轴向尺寸较短，主轴刚度大，功率大，较适合于大、中型高速数控机床；其不足是在封闭的主轴箱体内电机的自然散热条件差，温升比较高。

1主轴箱体 2冷却套 3冷却水进口 4定子 5转子 6套筒7冷却水出口 8转轴 9反馈装置 10主轴前轴承 11主轴后轴承2.3电主轴的优点电主轴省去了带轮或齿轮传动，实现了机床的“零传动”，提高了传动效率。

电主轴的刚性好、回转精度高、快速响应性好，能够实现极高的转速和加、减速度及定角度的快速准停（C轴控制），调速范围宽。

3、电主轴的关键技术“电主轴”的概念不应简单理解为只是一根主轴套筒，而应该是一套组件，包括：定子、转子、轴承、高速变频装置、润滑装置、冷却装置等。

因此电主轴是高速轴承技术、润滑技术、冷却技术、动平衡技术、精密制造与装配技术以及电机高速驱动等技术的综合运用。

3.1电主轴的高速轴承技术实现电主轴高速化精密化的关键是高速精密轴承的应用。

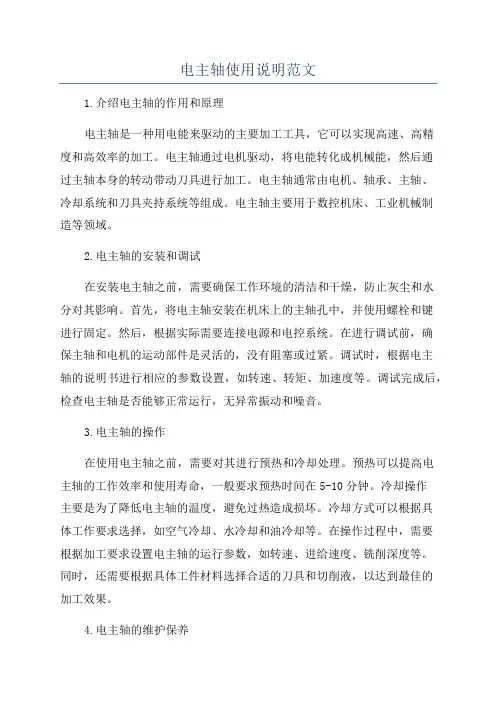

电主轴使用说明范文1.介绍电主轴的作用和原理电主轴是一种用电能来驱动的主要加工工具，它可以实现高速、高精度和高效率的加工。

电主轴通过电机驱动，将电能转化成机械能，然后通过主轴本身的转动带动刀具进行加工。

电主轴通常由电机、轴承、主轴、冷却系统和刀具夹持系统等组成。

电主轴主要用于数控机床、工业机械制造等领域。

2.电主轴的安装和调试在安装电主轴之前，需要确保工作环境的清洁和干燥，防止灰尘和水分对其影响。

首先，将电主轴安装在机床上的主轴孔中，并使用螺栓和键进行固定。

然后，根据实际需要连接电源和电控系统。

在进行调试前，确保主轴和电机的运动部件是灵活的，没有阻塞或过紧。

调试时，根据电主轴的说明书进行相应的参数设置，如转速、转矩、加速度等。

调试完成后，检查电主轴是否能够正常运行，无异常振动和噪音。

3.电主轴的操作在使用电主轴之前，需要对其进行预热和冷却处理。

预热可以提高电主轴的工作效率和使用寿命，一般要求预热时间在5-10分钟。

冷却操作主要是为了降低电主轴的温度，避免过热造成损坏。

冷却方式可以根据具体工作要求选择，如空气冷却、水冷却和油冷却等。

在操作过程中，需要根据加工要求设置电主轴的运行参数，如转速、进给速度、铣削深度等。

同时，还需要根据具体工件材料选择合适的刀具和切削液，以达到最佳的加工效果。

4.电主轴的维护保养定期维护保养可以提高电主轴的使用寿命和稳定性。

首先，保持电主轴的工作环境清洁，防止灰尘和异物进入。

其次，定期检查电主轴的运动部件，如轴承是否磨损、润滑油是否充足等。

如果发现异常情况，需要及时进行维修或更换部件。

同时，根据使用频率和工作时间，定期更换润滑油和切削液，以保持电主轴的正常运行。

此外，还要注意避免过载和冲击，避免长时间高温运行，以避免电主轴受损。

5.电主轴的故障排除总结电主轴的使用需要注意安装和调试、操作规范、维护保养和故障排除等问题。

正确的操作和维护，可以保证电主轴的正常运行，并提高工作效率和加工质量。

电主轴的工作原理电主轴是一种使用电能驱动的设备，其工作原理是通过电流产生的电磁力使其旋转，从而实现对工件的加工。

下面将详细介绍电主轴的工作原理。

电主轴由电机、电枢和主轴等部分组成。

电机是电主轴的动力源，它通过电源供电，并将电能转化为机械能。

通常情况下，电机采用直流电机或异步电机，其中直流电机根据不同的激励方式可分为直流制动电机、直流调速电机和直流无刷电机等。

在电主轴的工作中，电流首先通过电枢。

电枢是电主轴的旋转部分，它位于主轴内部，负责传递电流和转动能量。

电枢通常由电磁线圈和磁铁组成。

当电流通过电磁线圈时，会在电磁线圈周围产生磁场，同时与主轴内的磁铁相互作用，从而使电枢旋转。

电主轴的转动能量源于电流通过电磁线圈时产生的电磁力。

电流通过电磁线圈产生的磁场会与主轴内的磁铁相互作用，这种作用力会导致电枢旋转。

电磁力的大小与电流大小以及电磁线圈与磁铁的距离有关。

通常情况下，为了提高电主轴的转动能力，可以增大电流或减小电磁线圈与磁铁的距离。

除了电磁力，电枢还需要克服一些摩擦力和惯性力等外力，这些外力对电主轴的转动产生一定的影响。

为了减小这些外力对电主轴转动的影响，可以采取一些措施，如使用优质的轴承、减小电枢和主轴之间的间隙等。

电枢与主轴之间的转动传递通过轴承完成。

轴承不仅起到支撑和定位的作用，还可以减小因电枢与主轴之间的直接接触而产生的摩擦力。

通常情况下，电主轴采用高精度的精密轴承，以确保电主轴的稳定性和精度。

总结起来，电主轴的工作原理是通过电流通过电磁线圈产生的电磁力，使电枢与主轴产生相互作用，从而实现电主轴的转动。

电枢通过轴承与主轴相连，并通过电机的供电使电枢旋转。

电主轴的精度和稳定性取决于电磁力的大小以及电枢与主轴之间的间隙和摩擦力等因素。

电主轴的应用非常广泛，特别适用于需要高速、高精度加工的领域，如数控机床、电子设备制造等。

电主轴的工作原理具有简单、高效、可控性强等特点，因此在现代工业生产中得到了广泛的应用和发展。

电主轴的应用场景
摘要：
1.电主轴的定义和作用
2.电主轴的应用场景
3.电主轴在不同场景下的优势
正文：
【电主轴的定义和作用】
电主轴是一种将电能转化为机械能的装置，主要应用于高速、高精度的机械加工场合。

电主轴通过将电能传递给电机，驱动电机转动，从而实现对工件的加工。

相较于传统的机械主轴，电主轴具有更高的转速、更高的精度和更低的噪音，因此在现代机械加工领域得到了广泛应用。

【电主轴的应用场景】
1.数控机床：电主轴在数控机床上的应用最为广泛，可以实现对各种金属和非金属材料的高速、高精度加工。

2.精密磨床：精密磨床对加工精度要求很高，电主轴可以提供稳定的高转速，满足精密磨床的高精度加工需求。

3.高速铣床：高速铣床需要高转速、高精度的切削速度，电主轴可以实现连续高速运转，提高加工效率。

4.木工机械：在木工机械中，电主轴可以实现对木材的高精度、高速度的加工，提高家具制造的精度和效率。

5.玻璃加工：在玻璃加工领域，电主轴可以实现对玻璃的高精度切割和磨边，提高玻璃制品的品质。

【电主轴在不同场景下的优势】
1.高转速：电主轴可以实现高转速运转，提高加工效率，尤其在高速铣床和精密磨床等场景下，效果尤为显著。

2.高精度：电主轴的精度可以达到微米级别，满足精密加工的要求，提高产品品质。

3.低噪音：相较于传统机械主轴，电主轴的噪音大大降低，提高了工作环境的舒适度。

4.节能环保：电主轴的能耗较低，减少了能源消耗，符合绿色环保的发展趋势。

电主轴详细参数及安装电主轴是一种用于机床和自动化设备的电动驱动装置，常用于高精度加工和高速切削过程中。

电主轴的详细参数和安装步骤如下：一、电主轴的详细参数：1.功率：电主轴的功率通常以千瓦（kW）为单位，表示电主轴的驱动能力。

功率越高，表示电主轴可以提供更大的切削力和速度。

2. 转速范围：电主轴的转速范围通常以转/分钟（rpm）为单位，在机床加工中，转速通常会根据加工工件的材料和要求进行调整。

3.切削力：切削力是指电主轴在切削过程中对工件施加的力量，通常以牛顿（N）为单位。

高切削力可以提高加工效率，但也会对工件和机床产生较大的负荷。

4.扭矩：扭矩是指电主轴在旋转时产生的力矩，通常以牛顿·米（Nm）为单位。

扭矩越大，表示电主轴可以提供更强的切削力和转动力，适用于加工较硬的材料。

5.尺寸和重量：电主轴的尺寸和重量通常根据机床和设备的要求进行设计。

尺寸小、重量轻的电主轴常用于小型机床和精密加工。

6.冷却方式：电主轴在高速运转时会产生大量的热量，因此通常需要通过冷却系统来进行降温。

常见的冷却方式包括水冷却和风冷却。

7.精度：电主轴的精度是指其转轴的偏差程度，通常以微米（μm）为单位。

高精度的电主轴可以提供更高的加工精度和表面光洁度。

二、电主轴的安装步骤：1.准备工作：确定电主轴的安装位置，并清理安装区域。

检查电主轴和相关附件是否完好无损。

2.安装底座：根据电主轴的尺寸和机床的要求，选择合适的底座，并按照底座的安装说明进行安装。

3.安装轴承和套筒：根据电主轴的设计要求，将轴承和套筒安装在底座上。

注意轴承和套筒的安装方向，以确保电主轴的转动平稳。

4.安装电机：将电主轴的电机安装在底座上，并连接电源和控制线路。

调整电机的位置和方向，以确保其与轴承和套筒对应地连接。

5.安装飞轮和传动装置：根据机床和设备的要求，安装电主轴的飞轮和传动装置。

调整飞轮和传动装置的位置和距离，确保其与电机和轴承的连接正确。

6.连接冷却系统：根据电主轴的冷却方式，连接相应的冷却系统。

电主轴原理
电主轴是数控机床上的重要部件，它是驱动刀具进行切削加工的关键装置。

电
主轴的原理涉及到电机、传动装置、轴承等多个方面，下面将对电主轴的原理进行详细介绍。

电主轴的工作原理主要包括电机驱动、传动装置和轴承支撑。

首先，电机产生
动力，通过传动装置将动力传递给主轴，主轴在轴承的支撑下实现旋转，从而驱动刀具进行切削加工。

电机是电主轴的动力来源，通常采用交流电机或直流电机，其转速和功率需根据加工需求进行调节。

传动装置通常包括皮带传动、齿轮传动、联轴器等，用于将电机的转速和扭矩传递给主轴。

轴承支撑是保证主轴旋转精度和稳定性的关键，通常采用滚动轴承或滑动轴承，以承受主轴的径向和轴向载荷，并减小摩擦阻力，降低磨损。

电主轴的原理还涉及到主轴的动态平衡和温升控制。

主轴在高速旋转时会产生
离心力，导致振动和噪音，影响加工精度和表面质量，因此需要进行动态平衡处理。

温升控制是指主轴在长时间高速运转时会产生热量，需要通过冷却装置或润滑系统进行散热，以保持主轴的温度在合适范围内，避免热变形和润滑不良。

除此之外，电主轴的原理还包括主轴的加工能力和刚性。

主轴的加工能力取决
于电机的功率和转速，不同的加工工艺需要不同的主轴加工能力。

而主轴的刚性则决定了主轴在加工过程中的稳定性和精度，刚性越高，加工精度越高。

总的来说，电主轴的原理涉及到电机驱动、传动装置、轴承支撑、动态平衡、
温升控制、加工能力和刚性等多个方面，这些方面相互作用，共同保证了电主轴在数控机床加工中的稳定性和精度。

通过深入了解电主轴的原理，可以更好地应用和维护电主轴，提高加工效率和加工质量。

机床电主轴一、电主轴概述机床主轴由内装式电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床的“零传动”。

这种主轴电动机与机床主轴“合二为一”的传动结构形式，使主轴部件从机床的传动系统和整体结构中相对独立出来，因此可做成“主轴单元”，俗称“电主轴”(ElectricSpindle,Motor Spindle)。

二、电机内置及直接驱动好处：1、带轮或者齿轮传动会在高速下加剧振动，产生噪音影响加工效果。

2、高速加工需要快速准停，直接驱动会较少转动惯量。

3、电机内置可提高主轴刚度，提高了系统固有频率。

4、运行平稳，延长寿命。

5、结构简单紧凑，便于专业化生产。

三、原理1、电主轴由无外壳电机、主轴、轴承、主轴单元壳体、驱动模块和冷却装置等组成。

2、电机的转子采用压配方法与主轴做成一体，主轴则由前后轴承支承。

电机的定子通过冷却套安装于主轴单元的壳体中。

3、主轴的变速由主轴驱动模块控制，而主轴单元内的温升由冷却装置限制。

4、在主轴的后端装有测速、测角位移传感器，前端的内锥孔和端面用于安装刀具。

四、结构图1、轴壳轴壳是高速电主轴的主要部件. 轴壳的尺寸精度和位置精度直接影响主轴的综合精度. 通常将轴承座孔直接设计在轴壳上. 电主轴为加装电机定子,必须开放一端. 大型或特种电主轴,可将轴壳两端均设计成开放型.2、转轴转轴是高速电主轴的主要回转主体. 它的制造精度直接影响电主轴的最终精度. 必须对转轴进行严格动平衡测试. 部分安装在转轴上的零件也应随转轴一起进行动平衡测试.3、轴承高速电主轴的核心支承部件是高速精密轴承. 轴承技术是超高速主轴系统的一项关键技术。

采用较多的轴承形式有1磁悬浮轴承、2动静压轴承、3和陶瓷球轴承。

因电主轴的最高转速取决于轴承的大小、布置和润滑方法,所以这种轴承必须具有高速性能好、动负荷承载能力高、润滑性能好、发热量小的优点。

4、定子与转子高速电主轴的定子由具有高导磁率的优质矽钢片迭压而成. 转子是中频电机的旋转部分,它的功能是将定子的电磁场能量转换成机械能. 转子由转子铁芯、鼠笼、转轴三部分组成. 五、精度保证电主轴内部高速电机的发热会引起主轴轴承温升从而影响精度与动平衡在安装之前确定主轴预紧力，以防止影响主轴刚度或者降低主轴精度为确定主轴轴承预紧力，进行了预紧力测试试验为保证主轴的动平衡，对主轴进行粗动平衡（不装定子）和精动平衡合理的控制轴承与端盖和主轴的配合间隙，为控制轴承与端盖轴承安装孔的间隙，将端盖内孔按轴承外环配镗保证间隙0—0.005 ，主轴轴承支撑径按轴承内环配磨间隙0.003—0.008 为确保调整垫两面的平行度，减少因调整垫不平行对主轴精度和预紧力的影响，调整垫配磨后，进行研磨，保证调整垫平行在0.002以内，内外调整垫差控制在0.055根据测量前轴承座实际深度，前轴承座孔组件实际高度，配磨法兰盘端面保证间隙0.04，对于主轴上旋转零件，加工时必须严格控制零件的端跳和径向跳动，控制主轴组件不平衡量G<=2 以内为控制主轴前后轴承温度，测量主轴静刚度，在不安装定子和转子情况下组装床头箱，进行运车试验为使定子顺利压入床头箱内，装配前将向体内涂抹润滑脂为解决转子热装问题，对转子进行加热试验为防止渗漏，对水套和定子进行打压试验主轴定子安装过程中冷却套与箱体之间是间隙配合，为保证定子安装时顺利滑入箱体，且不漏水，加工时将必须严格控制冷却套与箱体之间是间隙在0.02-0.04之间主轴转子安装过程中，由于其与主轴之间是过盈配合，转子需加热后热装在主轴上，如何解决转子热装问题，以及转子热装后主轴变形的问题是转子装配的关键安装完毕后检测热装后转子对主轴支撑轴线跳动是否<=0.04，为进一步减小电主轴不平衡量，定子热装主轴上后，对主轴组件进行精动平衡将电主轴安装在动平衡机上，调整电主轴平衡环上的螺钉，保证主轴组件的不平衡量G<=0.4六、电主轴常见故障分析1、电主轴出现故障大致可分为机械故障和电气故障两大类。

电主轴的工作原理电主轴是一种用于机床加工的关键部件，它能够实现高速旋转，并提供必要的切削力和转矩。

本文将详细介绍电主轴的工作原理，包括结构组成、工作过程和性能特点等方面。

一、电主轴的结构组成电主轴主要由机电、轴承、主轴、冷却系统和传感器等组成。

1. 机电：电主轴通常采用交流机电或者直流机电，其功率大小取决于加工需求。

机电通过提供旋转力矩来驱动主轴进行高速旋转。

2. 轴承：轴承用于支撑和定位主轴，保证其稳定运转。

常见的轴承类型有滚动轴承和滑动轴承，可根据加工需求选择合适的轴承。

3. 主轴：主轴是电主轴的核心部件，负责承载切削工具和传递切削力。

主轴通常由高强度合金钢制成，具有良好的刚性和耐磨性。

4. 冷却系统：电主轴在高速旋转过程中会产生大量热量，为了避免过热对加工质量的影响，需要配备冷却系统，通过循环冷却液来控制温度。

5. 传感器：传感器用于监测电主轴的转速、温度和振动等参数，以确保其正常运行并及时发现异常情况。

二、电主轴的工作过程电主轴的工作过程可以分为启动阶段、稳定运行阶段和住手阶段。

1. 启动阶段：当电主轴启动时，机电会提供足够的起动力矩，使主轴开始旋转。

同时，冷却系统开始工作，确保主轴的温度在安全范围内。

2. 稳定运行阶段：一旦电主轴达到设定的转速，进入稳定运行阶段。

此时，机电通过恒定的电流供应持续提供驱动力矩，主轴保持稳定的旋转速度。

3. 住手阶段：当加工任务完成或者需要住手电主轴时，机电会逐渐减小电流供应，使主轴逐渐减速住手。

冷却系统继续工作，将主轴冷却至安全温度。

三、电主轴的性能特点1. 高速旋转：电主轴能够实现高速旋转，提供足够的切削速度和切削力，适合于高效率的加工需求。

2. 高精度：电主轴采用精密轴承和优质材料制成，具有较低的振动和轴向偏移，可保证加工精度。

3. 高刚性：主轴采用高强度合金钢制成，具有良好的刚性和抗变形能力，可承受较大的切削力和转矩。

4. 自动监测：电主轴配备传感器，能够实时监测转速、温度和振动等参数，及时发现异常情况并采取相应措施。

电主轴结构电主轴是现代加工技术中的一种超精密机床主轴，广泛用于机械加工、汽车零件加工、光学加工、电子加工等领域。

电主轴本质上是一种集成式机电传动系统，由电机、主轴、轴承、冷却器、传感器等组成。

电主轴的质量、性能和稳定性直接影响到加工品质和加工效率。

下面就来简单介绍一下电主轴的结构。

1. 电机：电主轴的动力来源是电机，它可以是永磁同步电机、异步电机或直流电机。

电机必须要能够提供足够的动力和转矩，以便使主轴在高速、重负荷和连续工作状态下能够正常运转。

2. 主轴：主轴是电主轴的核心部分，它承载着工件和刀具，完成工件的切削加工过程。

主轴可以采用不同的加工方式，如铣床、车床、磨床、钻床等，因此主轴结构也有所不同。

主轴的材质通常为高强度合金钢或高速度钢，同时经过特殊的表面处理和热处理，在加工过程中能够耐高温、高速和高载荷。

3. 轴承：轴承是支撑主轴和工件的关键部件，它的质量和性能直接决定了电主轴的精度和寿命。

轴承通常采用高速、刚性和精密性强的角接触球轴承、高速铜壳涡流轴承、高速滚珠轴承等。

这些轴承具有自润滑、耐磨、精度高、速度快等优点，能够在高速、高温、高负荷、连续工作的环境下运行。

4. 冷却器：冷却器是电主轴的重要组成部分，它主要用于冷却轴承和主轴，降低摩擦产生的热量和保证电主轴的稳定运转。

冷却器通常采用空气冷却和水冷却两种方式，根据不同的加工环境和设备要求选择不同的冷却方式。

5. 传感器：传感器是电主轴中的重要组成部分，它主要用于监测和控制电主轴的运行状态。

常见的传感器有转速传感器、温度传感器、振动传感器和位移传感器等。

通过传感器获取数据，可以实时监测电主轴的转速、温度、振动和位置等参数，确保电主轴能够在合适的条件下进行加工工作。

综上所述，电主轴的结构复杂、精密度高、稳定性好，是现代制造业中不可或缺的一种精密加工设备。

电主轴在制造、加工领域的应用越来越广泛，其技术和研发方向也在不断发展，未来将有更多的新型电主轴出现。

电主轴⼑⽚知识简介电主轴是最近⼏年在数控机床领域出现的将机床主轴与主轴电机融为⼀体的新技术，它与直线电机技术、⾼速⼑具技术⼀起，将会把⾼速加⼯推向⼀个新时代。

电主轴是⼀套组件，它包括电主轴本⾝及其附件：电主轴、⾼频变频装置、油雾润滑器、冷却装置、内置编码器、换⼑装置剪板机⼑⽚等。

电主轴所融合的技术：2. ⾼速轴承技术：电主轴通常采⽤复合陶瓷轴承，耐磨耐热，寿命是传统轴承的⼏倍；有时也采⽤电磁悬浮轴承，或静压轴承，内外圈不接触，理论上寿命⽆限长。

3. ⾼速电机技术：电主轴是电机与主轴融合在⼀起的产物，电机的转⼦即为主轴的旋转部分，理论上可以把电主轴看作⼀台⾼速电机，其关键技术是⾼速度下的动平衡。

4. 润滑：电主轴的润滑⼀般采⽤定时定量油⽓润滑；也可以采⽤脂润滑⼑⽚，但相应的速度要打折扣。

所谓定时，就是每隔⼀定的时间间隔注⼀次油，所谓定量，就是通过⼀个叫做定量阀的器件，精确地控制每次润滑油的注油量。

⽽油⽓润滑，指的是润滑油在压缩空⽓的携带下，被吹⼊陶瓷轴承。

油量控制很重要，太少，起不到润滑作⽤；太多，在轴承⾼速旋转时会因油的阻⼒⽽发热。

5. 冷却装置：为了尽快给⾼速运⾏的电主轴散热，通常对电主轴的外壁通以循环冷却剂，冷却装置的作⽤是保持冷却剂的温度。

6. 内置脉冲编码器：为了实现⾃动换⼑以及刚性攻丝，电主轴内置⼀脉冲编码器，以实现准确的相位控制以及与进给的配合。

7. ⾃动换⼑装置：为了适⽤于加⼯中⼼，电主轴配备了能进⾏⾃动换⼑圆⼑⽚的装置，包括碟形簧、拉⼑油缸。

8. ⾼速⼑具的装卡⽅式：⼴为熟悉的BT、ISO⼑具，已被实践证明不适合于⾼速加⼯。

这种情况下出现了HSK、SKI等⾼速⼑柄。

9. ⾼频变频装置：要实现电主轴每分钟⼏万甚⾄⼗⼏万转的转速，必须⽤⾼频变频装置来驱动电主轴的内置⾼速电机，变频器的输出频率甚⾄需要达到⼏千Hz。
