振幅调制与解调设计报告
⾼频电⼦线路课程设计实验报告
《振幅调制与解调电路设计》
信息学院 09电⼦B班吴志平 0915212020
⼀、设计⽬的：1、通过实验掌握调幅与检波的⼯作原理。
2、掌握⽤集成模拟乘法器实现全载波调幅和抑制波双边带调幅的⽅法和过程，并研究已调波与⼆输⼊信号的关系。
3、进⼀步了解调幅波的原理，掌握调幅波的解调⽅法。
4、掌握⽤集成电路实现同步检波的的⽅法。
5、掌握调幅系数测量与计算的⽅法。
⼆、设计内容：1．调测模拟乘法器MC1496正常⼯作时的静态值。
2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。
3．实现抑⽌载波的双边带调幅波。
4．完成普通调幅波的解调
5．观察抑制载波的双边带调幅波的解调
三、设计原理：
幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。变化的周期与调制信号周期相同。即振幅变化与调制信号的振幅成正⽐。通常称⾼频信号为载波信号，低频信号为调制信号，调幅器即为产⽣调幅信号的装置。
调幅波的解调即是从调幅信号中取出调制信号的过程，通常称之为检波。调幅波解调⽅法有⼆极管包络检波器和同步检波器，在此，我们主要研究同步检波器。
同步检波器：利⽤⼀个和调幅信号的载波同频同相的载波信号与调幅波相乘，再通过低通滤波器滤除⾼频分量⽽获得调制信号。
本设计采⽤集成模拟器1496来构成调幅器和解调器。
图4－1为1496芯⽚内部电路图，它是⼀个四象限模拟乘法器的基本电路，电路采⽤了两组差动对由V1—V4组成，以反极性⽅式相连接；⽽且两组差分对的恒流源⼜组成⼀对差分电路，即V5与V6，因此恒流源的控制电压可正可负，
以此实现了四象限⼯作。D、V7、V8为差动放⼤器 V5与 V6的恒流源。进⾏调幅时，载波信号加在 V1—V4的输⼊端，即引脚的⑧、⑩之间；调制信号加在差动放⼤器V5、V6的输⼊端，即引脚的①、④之间，②、③脚外接 1KΩ电位器，以扩⼤调制信号动态范围，⼰调制信号取⾃双差动放⼤器的两集电极（即引出脚（6）、（12）之间）输出。
高频电子线路(胡宴如 耿苏燕 主编)
习题解答
目 录
第２章 小信号选频放大器 1
第3章 谐振功率放大器 4
第4章 正弦波振荡器 10
第5章 振幅调制、振幅解调与混频电路 22
第6章 角度调制与解调电路 38
第7章 反馈控制电路 49
第2章 小信号选频放大器
2.1 已知并联谐振回路的求该并联回路的谐振频率、谐振电阻及通频带。
[解]
2.2 并联谐振回路如图P2.2所示，已知：信号源内阻负载电阻求该回路的谐振频率、谐振电阻、通频带。
[解]
2.3 已知并联谐振回路的求回路的L和Q以及时电压衰减倍数。如将通频带加宽为300 kHz，应在回路两端并接一个多大的电阻?
[解]
当时
而
由于所以可得
2.4 并联回路如图P2.4所示,已知： 。试求该并联回路考虑到影响后的通频带及等效谐振电阻。
[解]
2.5 并联回路如图P2.5所示，试求并联回路2－3两端的谐振电阻。已知：(a)、、，等效损耗电阻，；(b) 、，、。
[解]
2.6 并联谐振回路如图P2.6所示。已知：，，，，，匝比，，试求谐振回路有载谐振电阻、有载品质因数和回路通频带。
[解] 将图P2.6等效为图P2.6(s)，图中
2.7 单调谐放大器如图2.2.4(a)所示。已知放大器的中心频率，回路线圈电感，，匝数匝，匝，匝，，晶体管的参数为：、、、。试求该大器的谐振电压增益、通频带及回路外接电容Ｃ。
[解]
2.8 单调谐放大器如图2.2.4(a)所示。中心频率，晶体管工作点电流，回路电感，，匝比，，、，，试求该放大器的谐振电压增益及通频带。
[解]
第３章 谐振功率放大器
3.1 谐振功率放大器电路如图3.1.1所示，晶体管的理想化转移特性如图P3.1所示。已知：，，回路调谐在输入信号频率上，试在转移特性上画出输入电压和集电极电流波形，并求出电流导通角及、、的大小。
[解] 由可作出它的波形如图P3.1(2)所示。

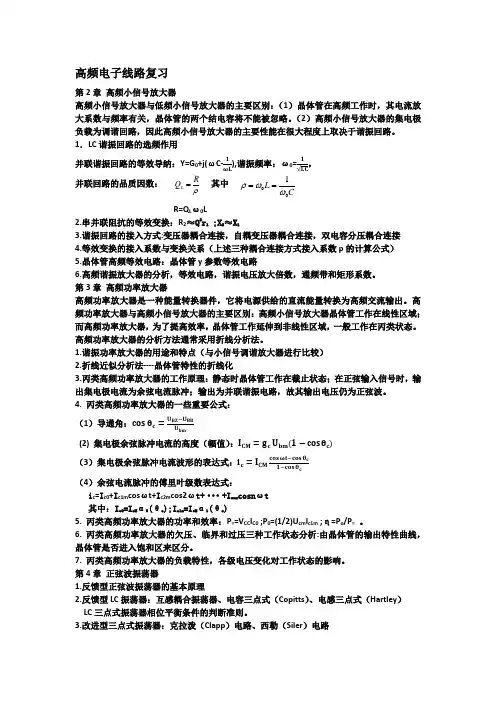

高频电子线路复习
第2章 高频小信号放大器
高频小信号放大器与低频小信号放大器的主要区别：（1）晶体管在高频工作时，其电流放大系数与频率有关，晶体管的两个结电容将不能被忽略。（2）高频小信号放大器的集电极负载为调谐回路，因此高频小信号放大器的主要性能在很大程度上取决于谐振回路。
1．LC谐振回路的选频作用
并联谐振回路的等效导纳：Y=G0+j(ωC-
),谐振频率：ω0=
，
并联回路的品质因数： 其中
R=QLω0L
2.串并联阻抗的等效变换：R2≈Q2r1 ;X2≈X1
3.谐振回路的接入方式:变压器耦合连接，自耦变压器耦合连接，双电容分压耦合连接
4.等效变换的接入系数与变换关系（上述三种耦合连接方式接入系数p的计算公式）
5.晶体管高频等效电路：晶体管y参数等效电路
6.高频谐振放大器的分析，等效电路，谐振电压放大倍数，通频带和矩形系数。
第3章 高频功率放大器
高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换为高频交流输出。高频功率放大器与高频小信号放大器的主要区别：高频小信号放大器晶体管工作在线性区域；而高频功率放大器，为了提高效率，晶体管工作延伸到非线性区域，一般工作在丙类状态。高频功率放大器的分析方法通常采用折线分析法。
1.谐振功率放大器的用途和特点（与小信号调谐放大器进行比较）
2.折线近似分析法----晶体管特性的折线化
3.丙类高频功率放大器的工作原理：静态时晶体管工作在截止状态；在正弦输入信号时，输出集电极电流为余弦电流脉冲；输出为并联谐振电路，故其输出电压仍为正弦波。
4. 丙类高频功率放大器的一些重要公式：
（1）导通角：
(2) 集电极余弦脉冲电流的高度（幅值）：
（3）集电极余弦脉冲电流波形的表达式：
（4）余弦电流脉冲的傅里叶级数表达式：
《高频电子电路》(王卫东版)课后答案下载
《高频电子电路》(王卫东版)内容简介
绪论
0.1通信系统的组成
0.2发射机和接收机的组成
0.3本书的研究对象和任务
第1章高频小信号谐振放大器
1.1LC选频网络
1.1.1选频网络的基本特性
1.1.2LC选频回路
1.1.3LC阻抗变换网络
__1.1.4双耦合谐振回路及其选频特性
1.2高频小信号调谐放大器
1.2.1晶体管的高频小信号等效模型
1.2.2高频小信号调谐放大器
1.2.3多级单调谐放大器
__1.2.4双调谐回路谐振放大器
__1.2.5参差调谐放大器 1.2.6谐振放大器的稳定性
1.3集中选频放大器
1.3.1集中选频滤波器
1.3.2集成宽带放大器
1.3.3集成选频放大器的应用
1.4电噪声
1.4.1电阻热噪声
1.4.2晶体三极管噪声
1.4.3场效应管噪声
1.4.4噪声系数
__小结
习题1
第2章高频功率放大器
2.1概述
2.2高频功率放大器的工作原理
2.2.1工作原理分析
2.2.2功率和效率分析
2.2.3D类和E类功率放大器简介
2.2.4丙类倍频器 2.3高频功率放大器的动态分析
----------DL2.FBD2.3.1高频功率放大器的动态特性
2.3.2高频功率放大器的负载特性
2.3.3高频功率放大器的调制特性
2.3.4高频功率放大器的放大特性
2.3.5高频功率放大器的调谐特性
2.3.6高频功放的高频效应
2.4高频功率放大器的实用电路
2.4.1直流馈电电路
2.4.2滤波匹配网络
2.4.3高频谐振功率放大器设计举例
