《工厂供电》课程教学大纲课程名称：工厂供电课程类型：专业技术课程课程学时：48学时课程编号：ELEC1005课程目标：本课程旨在培养学生对工厂供电系统的理论知识和实际应用的理解和应用能力。
通过本课程的学习，学生应具备工厂供电系统设计与维护的基本知识和能力。
课程内容：第一章：工厂供电基础知识1.1 工厂供电系统的概述1.2 工厂负荷特点及需求分析1.3 工厂电气设备及其电源要求第二章：工厂供电系统设计2.1 工厂供电系统的结构和布置2.2 工厂变电站设计与选型2.3 工厂配电系统设计与选型2.4 工厂电气线路设计与选型第三章：工厂供电系统调试与运行3.1 工厂供电系统调试原理3.2 工厂变电站调试与运行3.3 工厂配电系统调试与运行3.4 工厂电气设备运行与检修第四章：工厂供电系统维护与管理4.1 工厂供电系统维护与保养4.2 工厂供电系统事故处理与应急预案4.3 工厂供电系统能源优化和节能管理4.4 工厂供电系统监测与运行管理教学方法：本课程将采用理论与实践相结合的教学方法。
理论部分将通过课堂讲授和案例分析的方式进行；实践部分将通过实地考察和实验操作的方式进行。
教师还将引导学生进行小组讨论、课堂演示和开展小型实践项目。
教学评价：本课程将通过学生作业、课堂互动、实验报告、论文写作、实践能力考核等多种方式进行教学评价。
其中，学生实践能力考核的成绩占总评成绩的30%。
课程参考教材：1. 罗明义，《工厂供电》，中国电力出版社，2010年。
2. 杨德明，《工厂供电设计与运行》，中国电力出版社，2012年。
备注：本课程的教学大纲仅供参考，具体教学进度和内容根据教师和学生的实际需求而确定。
为了提高学生的综合能力，教师还应引导学生进行课程相关的实践项目，如实地考察、实验实训等。
通过课堂教学和实践训练的结合，学生将真正掌握工厂供电系统的设计与维护技术，为今后从事相关工作打下良好的基础。
第一章：工厂供电基础知识1.1 工厂供电系统的概述工厂供电系统是一个复杂而重要的电力系统，用于为工厂提供稳定、可靠的电力供应。
第一章 习题1-1 试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。
解：T1：6.3/121kv ；WL1：110KV ；WL 2：35KV 。
1-2试确定图1-24所示供电系统中各发电机和各变压器的额定电压。
解：G ：10.5kV ；T1：10.5/38.5kV ；T2：35/6.6kV ；T3：10/0.4kV 。
第二章 习题2-2 某机修车间,拥有冷加工机床52台，共200kw ；行车一台，共5.1kw(ε=15%)；通风机4台，共5kw ；点焊机3台，共10.5kw(ε=65%)。
车间采用220/380v 三相四线制（TN-C ）配电。
试确定该车间计算负荷P 30、Q 30、S 30和I 30。
解：① 对于冷加工机床，P e =200kW ，K d =0.2,cos φ=0.5,tan φ=1.73 P 30(1)=K d P e =0.2×200kW=40kW Q 30(1)=P 30tan φ=40×1.73kvar=69.2kvar ②对于行车组,P e =P N 25εεN=5.1%25%15=3.95Kw,K d =0.15, cos φ=0.5, tan φ=1.73P 30(2)= K d P e =0.15×3.95kW=0.59 kW Q 30(2)= P 30tan φ=0.59×1.73=1.02kvar③对于通风机组, P e = P N =5 kW, K d =0.8, cos φ=0.8, tan φ=0.75 P 30(3)= K d P e =0.8×5Kw=4kW Q 30(3)= P 30tan φ=4×0.75kvar=3kvar ④对于点焊机组, P e = P N100Nεε=10.5×%100%65=8.47 kW ，K d =0.35,cos φ=0.6, tan φ=1.33P 30(4)= K d P e =0.35×8.47 kW=2.96kW Q 30(4)= P 30tan φ=3.94 kvar=3.94 kvar 取需要系数 K ∑p =0.9,K ∑q =0.95总的有功计算负荷为：P 30=（P 30(1)+P30(2)+P 30(3)+P 30(4)）×K ∑p =（40+0.59+4+2.96）×0.9 =42.8（kW ）总的无功计算负荷为：Q 30=（Q 30(1)+Q 30(2)+Q 30(3)+Q 30(4)）×K ∑q =（69.2+1.02+3+3.94）×0.95 =77.3（kvar ） 视在计算负荷为：S 30=223030Q P +=223.778.42+=84.9视在电流为：I 30=S 30/3U N =84.9/(1.732×0.38)=1292-3 有一380v 三相线路，供电给35台小批生产的冷加工机床电动机，总容量为85kW ，其中较大容量的电动机有7.5kW ，4kW3台，3kW12台。

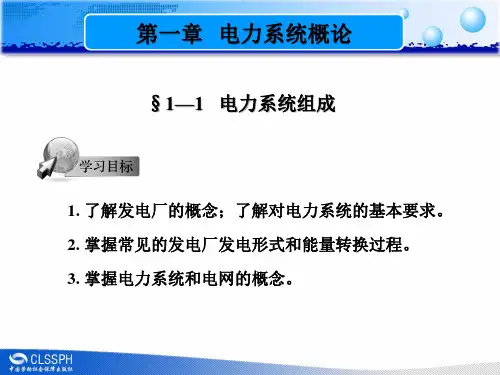

《工厂变配电技术习题册》参考答案第一章 电力系统概论§1-1 电力系统组成一、填空题1、直接取得2、煤炭 电力3、位能 热能4、太阳光能5、电力系统6、可靠7、电压二、选择题1、C2、C3、B三、判断题1、√2、×3、√4、√5、√6、×7、×四、简答题1、答：水力发电厂是利用水流的上下水位（落差），即水流的位能发电的。
当控制水流的闸门打开时，水流沿水管进入水轮机蜗壳室，冲动水轮机带动发电机发电。
其能量转换过程是：水流位能→机械能→电能。
2、答：由发电厂的电气设备、不同电压的电力网和电力用户的用电设备所组成的一个发电、变电、输电、配电和用电的整体，称为电力系统。
对电力系统的基本要求如下：⑴安全。
在电能的供应、分配和使用中，不应发生人身事故和设备事故。
⑵可靠。
应满足电能用户对供电可靠性的要求。
⑶优质。
应满足电能用户对电压和频率等质量的要求。
⑷经济。
供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。
3、答：火电厂是指火力发电厂，向用户提供电能。
热电厂是指除供电能外，同时还兼供热能的火电厂。
§1-2 电力系统的电压一、填空题1、5%2、10kV3、220/380二、选择题1、A2、B3、 C三、判断题1、√2、×3、√四、简答题答：由于电力线路允许的电压偏差一般为±5%，即整个线路允许有10‰的电压损失值，因此为了维持线路的平均电压在额定值，线路首端（电源端）的电压可较线路额定电压高5%，所以发电机额定电压规定高于同级电网定电压5%。
§1-3 电力系统中性点运行方式一、填空题1、不接地2、1103、经消弧线圈接地二、选择题1、A2、C3、C4、A5、C三、判断题1、√2、√四、简答题1、答：当电源中性点不接地的电立系统中发生单相接地时，三相用电设备的正常工作并未受到影响，因为线路的线电压无论其相位还是量值均未发生变化，因此三相用电设备仍能照常运行。
⼯⼚供配电课程设计⼯⼚供配电课程设计第⼀章、前⾔与⽬录1．前⾔众所周知，电能是现代⼯业⽣产的主要能源和动⼒。
电能既易于由其它形式的能量转换⽽来，⼜易于转换为其它形式的能量以供应⽤；电能的输送的分配既简单经济，⼜便于控制、调节和测量，有利于实现⽣产过程⾃动化。
因此，电能在现代⼯业⽣产及整个国民经济⽣活中应⽤极为⼴泛。
在⼯⼚⾥，电能虽然是⼯业⽣产的主要能源和动⼒，但是它在产品成本中所占的⽐重⼀般很⼩（除电化⼯业外）。
电能在⼯业⽣产中的重要性，并不在于它在产品成本中或投资总额中所占的⽐重多少，⽽在于⼯业⽣产实现电⽓化以后可以⼤⼤增加产量，提⾼产品质量，提⾼劳动⽣产率，降低⽣产成本，减轻⼯⼈的劳动强度，改善⼯⼈的劳动条件，有利于实现⽣产过程⾃动化。
从另⼀⽅⾯来说，如果⼯⼚的电能供应突然中断，则对⼯业⽣产可能造成严重的后果。
因此，做好⼯⼚供电⼯作对于发展⼯业⽣产，实现⼯业现代化，具有⼗分重要的意义。
由于能源节约是⼯⼚供电⼯作的⼀个重要⽅⾯，⽽能源节约对于国家经济建设具有⼗分重要的战略意义，因此做好⼯⼚供电⼯作，对于节约能源、⽀援国家经济建设，也具有重⼤的作⽤。
⼯⼚供电⼯作要很好地为⼯业⽣产务，切实保证⼯⼚⽣产和⽣活⽤电的需要，并做好节能⼯作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使⽤中，不应发⽣⼈⾝事故和设备事故。
（2）可靠应满⾜电能⽤户对供电可靠性的要求。
（3）优质应满⾜电能⽤户对电压和频率等质量的要求（4）经济供电系统的投资要少，运⾏费⽤要低，并尽可能地节约电能和减少有⾊⾦属的消耗量。
此外，在供电⼯作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，⼜要有全局观点，能顾全⼤局，适应发展。
2 、⽬录1、负荷计算和⽆功功率2、变电所的位置和型式的选择3、变电所主变压器台数和容量及主接线⽅案的选择4、短路电流计算5、变电所⼀次设备的选择与校验6、变电所⾼低压线路的选择7、变电所⼆次回路⽅案选择及继电保护整定8、防雷和接地装置的确定9、附录参考⽂献3、设计依据1）、设计总平⾯布置图2）、全⼚各车间负荷计算表如下：表1 阳光机械⼚负荷统计资料⼚房编号⽤电单位名称负荷性质设备容量/kw需要系数功率因数1 ⾦⼯车间动⼒360 0.2~0.3 0.60~0.65照明10 0.7~0.9 1.02 ⼯具车间动⼒360 0.2~0.3 0.60~0.65照明10 0.7~0.9 1.03 电镀车间动⼒310 0.4~0.6 0.70~0.80照明10 0.7~0.9 1.04 热处理车间动⼒260 0.4~0.6 0.70~0.80 照明10 0.7~0.9 1.05 装配车间动⼒260 0.3~0.4 0.65~0.75照明10 0.7~0.9 1.06 机修车间动⼒180 0.2~0.3 0.60~0.70照明 5 0.7~0.9 1.07 锅炉房动⼒180 0.4~0.6 0.60~0.70照明 2 0.7~0.9 1.08 仓库动⼒130 0.2~0.3 0.60~0.70照明 2 0.7~0.9 1.09 铸造车间动⼒360 0.3~0.4 0.65~0.70照明10 0.7~0.9 1.010 锻压车间动⼒360 0.2~0.3 0.60~0.65照明10 0.7~0.9 1.0宿舍住宅区照明460 0.6~0.8 1.03）、⼯⼚负荷情况：本⼚多数车间为两班制，年最⼤负荷利⽤⼩时为4800h，⽇最⼤负荷持续时间8h。
